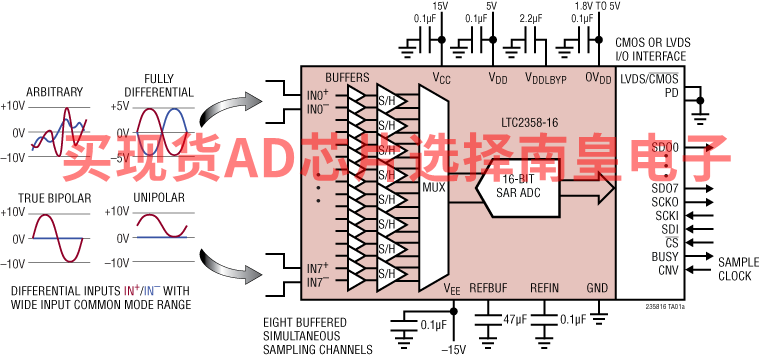

LTC2358-16是一款16位、低噪声8通道同步采样逐次逼近寄存器(SAR) ADC，具有缓冲差分、宽共模范围皮安输入。此SoftSpan ADC采用5V低电压电源和灵活的高压电源供电，并使用内部基准电压源和缓冲器，每个通道可基于转换独立配置，以接受±10.24V、0V至10.24V、±5.12V或0V至5.12V信号。也可禁用各个通道以提高剩余通道上的吞吐量。

LTC2358-16集成了皮安输入模拟缓冲器、宽输入共模范围和128dB CMRR，使ADC能够直接对各种信号进行数字化，所需电路板空间和功耗极小。此输入信号灵活性与±1LSB INL、16位无失码和94.2dB SNR相结合，使LTC2358-16非常适合许多需要宽动态范围的高压应用。

LTC2358-16支持引脚可选SPI CMOS（1.8V至5V）和LVDS串行接口。可在CMOS模式下采用单通道和八通道之间的数据输出，使用户能够优化总线宽度和吞吐量。

• 可编程逻辑控制器
• 工业过程控制
• 电力线监控
• 测试和测量

• 每通道吞吐量：200ksps
• 八个缓冲同步采样通道
• 最大输入漏电流：400pA/4nA（85°C/125°C时）

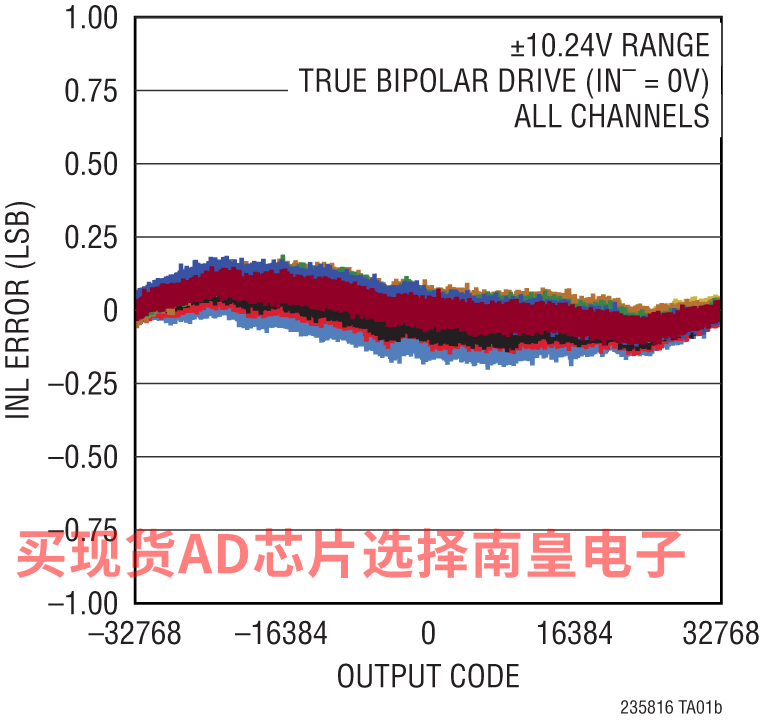

• ±1LSB INL（最大值，±10.24V范围）
• 保证16位、无失码
• 差分、宽共模范围输入
• 每通道SoftSpan输入范围：

  • ±10.24V、0V至10.24V、±5.12V、0V至5.12V
  • ±12.5V、0V至12.5V、±6.25V、0V至6.25V
• 单次转换SNR：94.2dB（典型值）
• −111dB THD（典型值，fIN = 2kHz时）
• 128dB CMRR（典型值，fIN = 200Hz时）
• 轨到轨输入过驱容差
• 集成基准电压源和缓冲器(4.096V)
• SPI CMOS（1.8V至5V）和LVDS串行I/O
• 内部转换时钟，无周期延迟
• 功耗：219mW（每通道27mW，典型值）
• 48引脚(7mm × 7mm)LQFP封装

LTC2358CLX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：25.31（100-499个）；20.85（1000+个）

LTC2358HLX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：33.33（100-499个）；27.45（1000+个）

LTC2358ILX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：29.05（100-499个）；23.93（1000+个）

DC2365A-E：LTC2358-16 Demo Board | Buffered Octal, 16-Bit, 200ksps Simultaneous Sampling SAR ADC (Requires DC590, DC2026 or DC890)

演示电路2365A突出显示了LTC2358系列缓冲输入ADC。LTC2358/LTC2357/LTC2353/LTC2333均为集成前端缓冲器的低噪声、高速、16/18位逐次逼近寄存器(SAR) ADC。这些ADC可接受宽共模范围。这些ADC具有毫伏输入和高CMRR，能够直接连接到各种传感器，而不会影响测量精度。该演示手册针对LTC2358-18，但适用于该系列中的所有器件，主要区别在于位数、通道数和最大采样速率。LTC2358-18具有灵活的SoftSpan接口，允许对每个通道上的输入电压范围进行转换控制。内部2.048V基准电压和2X缓冲器可简化基本操作，同时外部基准电压源可用于增加ADC的输入范围和SNR。
