LTC2357-16的基本参数
  • 制造厂商:AD
  • 产品类别:精密模数转换器- 20 MSPS
  • 技术类目:同步采样ADC
  • 功能描述:具 30VP-P 共模范围的缓冲 4 通道、16 位、每通道 350ksps、差分 ±10.24V ADC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC2357-16的产品详情:

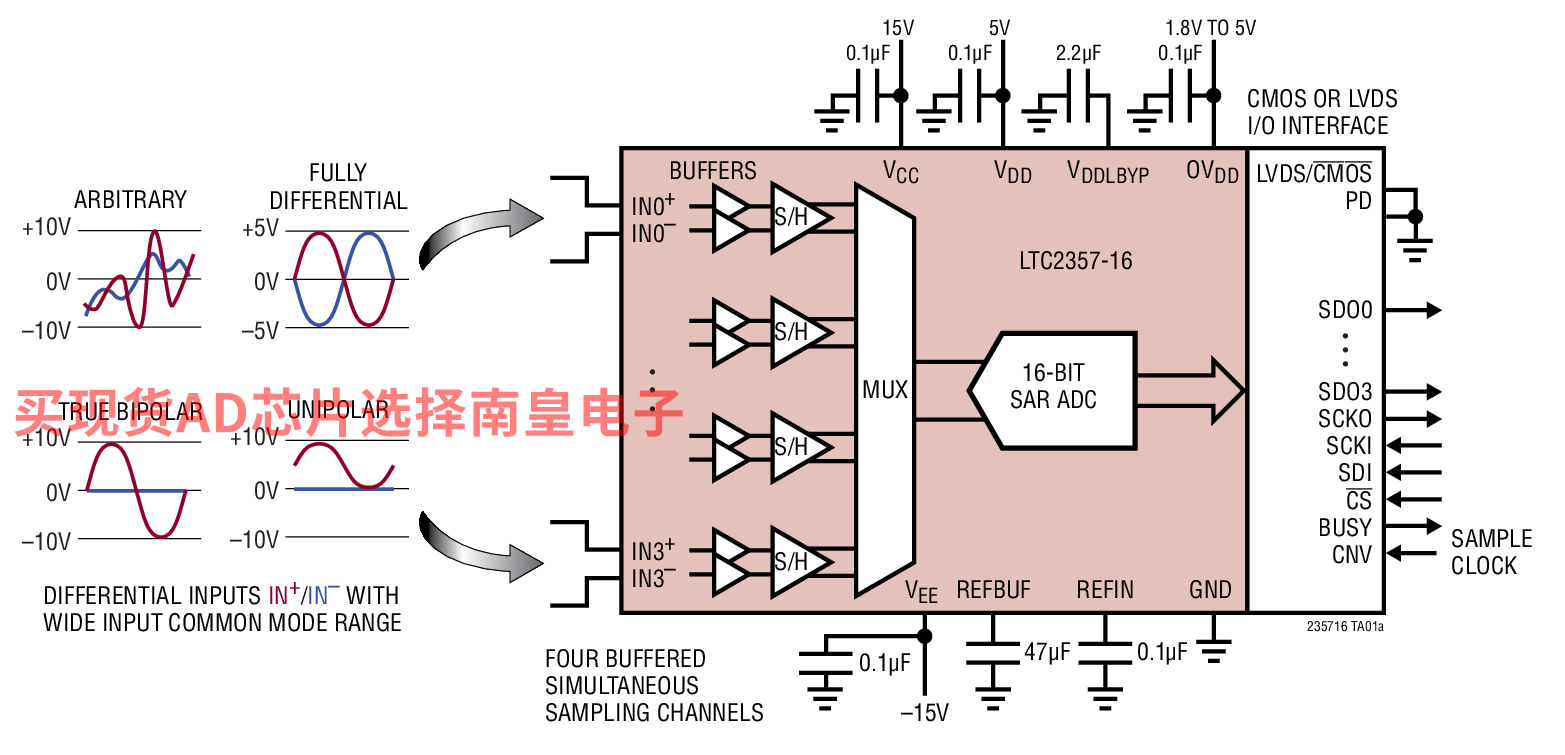

LTC2357-16 是一款 16 位、低噪声、4 通道同时采样逐次逼近型寄存器 (SAR) ADC,其具有缓冲差分、宽共模范围 pA 级输入。该 SoftSpanTM ADC 依靠一个 5V 低电压电源、灵活的高电压电源工作,并使用内部基准和缓冲器,其每个通道均可按“逐个转换”的方式进行独立配置,以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。另外,还可以停用个别通道以增加其余通道的吞吐量。

LTC2357-16 的集成化 pA 级输入模拟缓冲器、宽输入共模范围和 128dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理,而仅需采用极小的电路板空间和功率。这种输入信号灵活性,再加上 ±1LSB INL、无漏失码 (在 16 位) 和 94.2dB SNR,使 LTC2357-16 非常适合于许多要求宽动态范围的高电压应用。

LTC2357-16 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1~4 个数据输出线道,因而允许用户优化总线宽度和吞吐量。

应用

  • 可编程逻辑控制器
  • 工业过程控制
  • 电源线监察
  • 测试和测量
LTC2357-16的优势和特点:
  • 4 个缓冲通道的同时采样
  • 每通道 350ksps 吞吐速率
  • 500pA / 12nA 最大输入漏电流 (在 85°C / 125°C)
  • ±1LSB INL (最大值,±10.24V 范围)
  • 保证 16 位,无漏失码
  • 差分、宽共模范围输入
  • 每个通道的 SoftSpan 输入范围:
    • ±10.24V、0V 至 10.24V, ±5.12V、0V 至 5.12V
    • ±12.5V、0V 至 12.5V, ±6.25V、0V 至 6.25V
  • 94.2dB 单转换 SNR (典型值)
  • 在 fIN = 2kHz 时 THD 的典型值为 –110dB
  • 在 fIN = 200Hz 时 CMRR 的典型值为 128dB
  • 轨至轨输入过驱动容限
  • 集成的基准和缓冲器 (4.096V)
  • SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
  • 内部转换时钟,无周期延迟
  • 175mW 功耗 (每通道 44mW,典型值)
  • 48 引脚 (7mm x 7mm) LQFP 封装
LTC2357-16具体的完整产品型号参数及价格(美元):

LTC2357CLX-16#PBF,封装:48-Lead LQFP (7mm x 7mm),包装形式及数量:托盘,250,工作温度:0 to 70C,AD官网报价:20.24(100-499个);16.67(1000+个)

LTC2357HLX-16#PBF,封装:48-Lead LQFP (7mm x 7mm),包装形式及数量:托盘,250,工作温度:-40 to 70C,AD官网报价:27.98(100-499个);23.05(1000+个)

LTC2357ILX-16#PBF,封装:48-Lead LQFP (7mm x 7mm),包装形式及数量:托盘,250,工作温度:-40 to 85C,AD官网报价:23.31(100-499个);19.2(1000+个)

轻松满足您的AD芯片采购需求
LTC2357-16的评估套件:

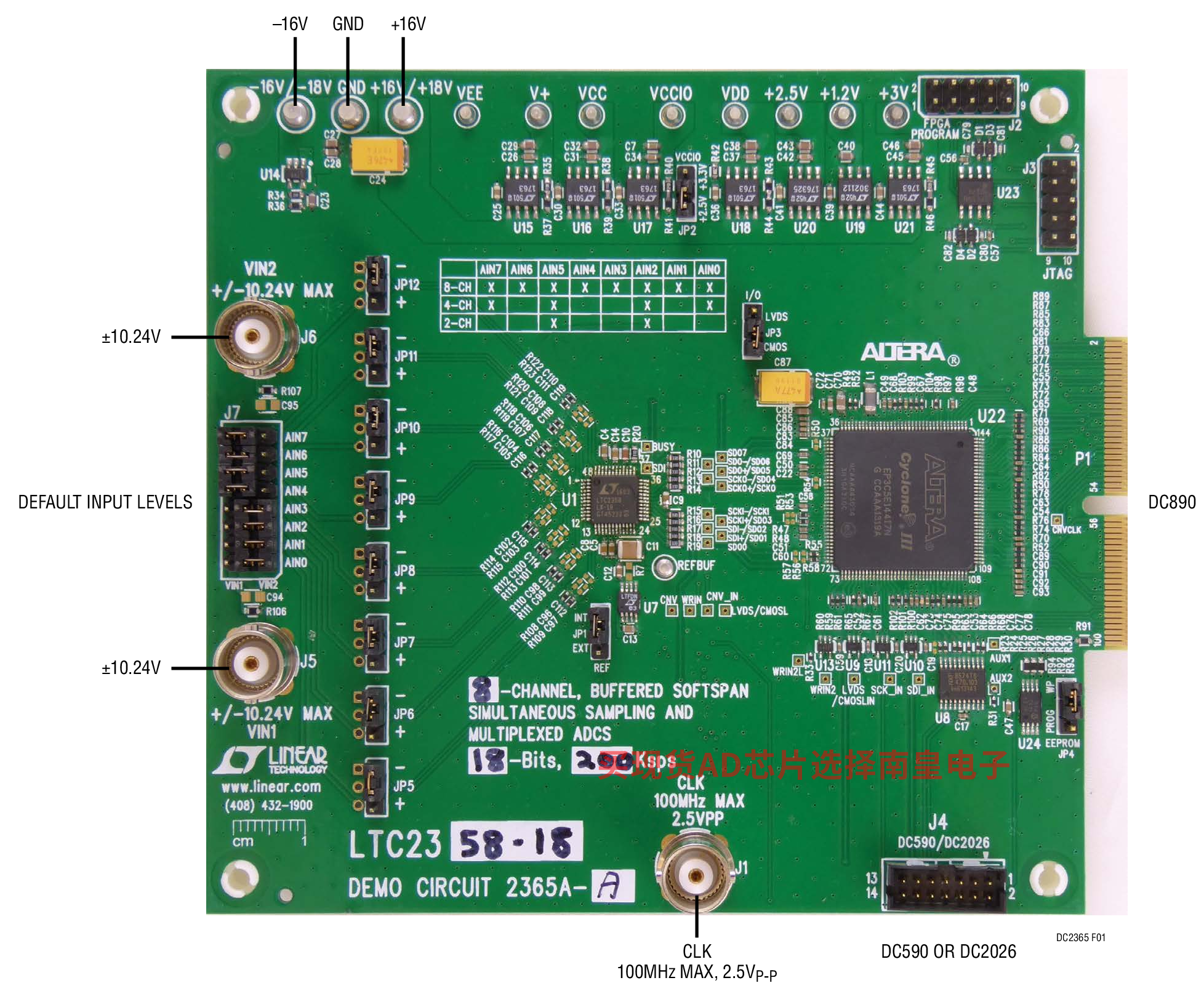

DC2365A-F:LTC2357-16演示板 | 缓冲四通道、16位、350ksps同步采样SAR ADC(需要DC590、DC2026或DC890)

演示电路2365A突出显示了LTC2358系列缓冲输入ADC。LTC2358/LTC2357/LTC2353/LTC2333均为集成前端缓冲器的低噪声、高速、16/18位逐次逼近寄存器(SAR) ADC。这些ADC可接受宽共模范围。这些ADC具有毫伏输入和高CMRR,能够直接连接到各种传感器,而不会影响测量精度。该演示手册针对LTC2358-18,但适用于该系列中的所有器件,唯一区别在于位数、通道数和最大采样速率。LTC2358-18具有灵活的SoftSpan接口,允许对每个通道上的输入电压范围进行转换控制。内部2.048V基准电压和2X缓冲器可简化基本操作,同时外部基准电压源可用于增加ADC的输入范围和SNR。
