- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：具停机功能的串行 12 位、3.5Msps 采样 ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

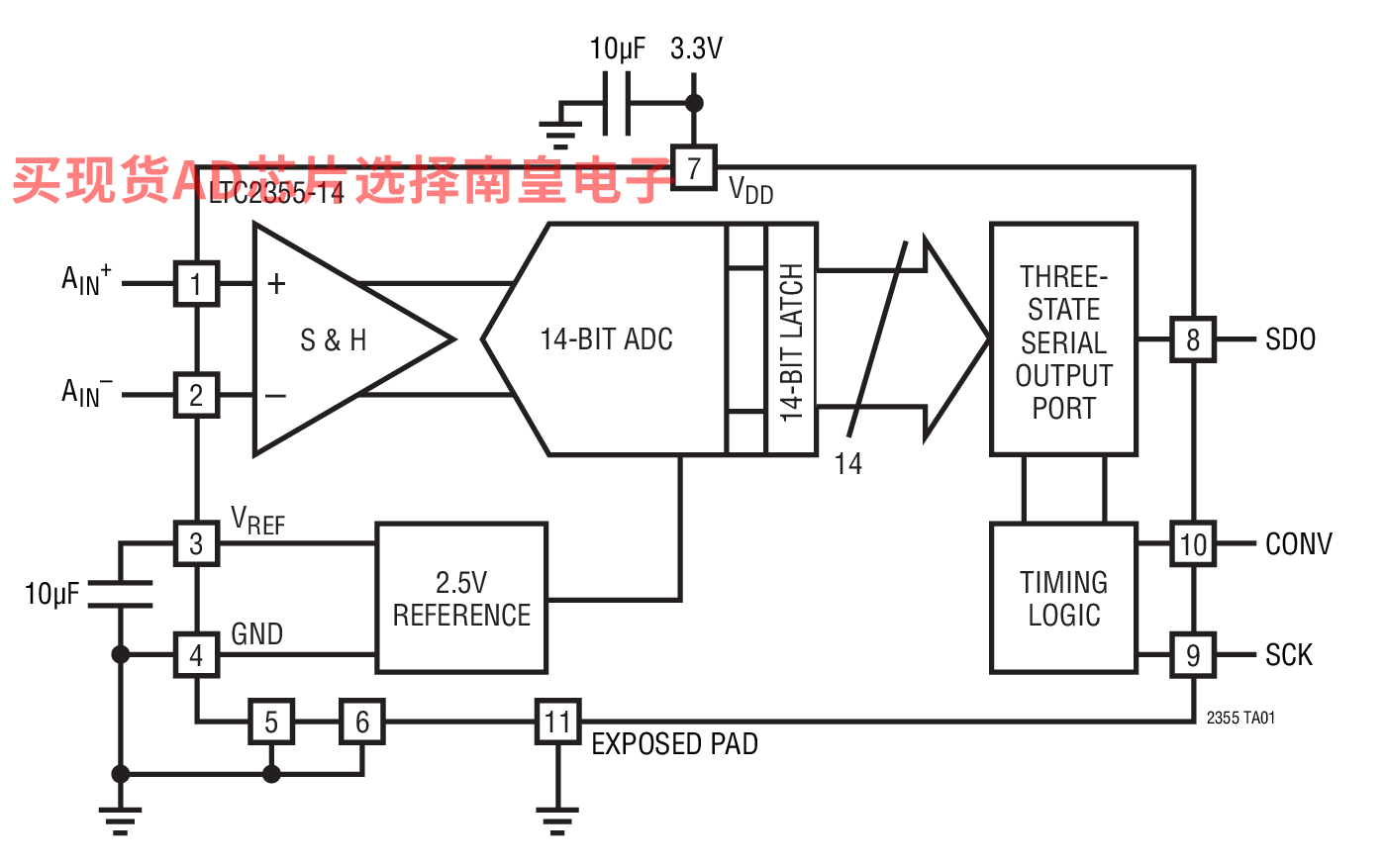

LTC2355-12 / LTC2355-14 是采用差分输入的 12 位 / 14 位、3.5Msps 串行 ADC。这些器件仅从单 3.3V 电源吸收 5.5mA 电流，并采用纤巧型 10 引脚 MSOP 封装。一种睡眠停机功能电路能够进一步将功耗降低至 13μW。速度、低功率与纤巧型封装的组合使 LTC2355-12 / LTC2355-14 成为高速、便携式应用的合适之选。
80dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量以免除接地环路和共模噪声。
这些器件可对 0V 至 2.5V 单极输入进行差分转换。AIN+ 和 AIN— 的绝对电压摆幅从地电位扩展至电源电压。
串行接口在一个 CONV 上升沿之后的 16 个时钟周期中发送转换结果，以获得与标准串行接口的兼容性。如果在位于转换操作其间的数据流之后提供两个额外的时钟周期以用作采集时间，则在使用一个 63MHz 时钟的情况下能够实现 3.5Msps 的全采样速率。
应用
- 通信
- 数据采集系统
- 不间断电源
- 多相电动机控制
- 多工数据采集
- RFID
- 3.5Msps 转换速率

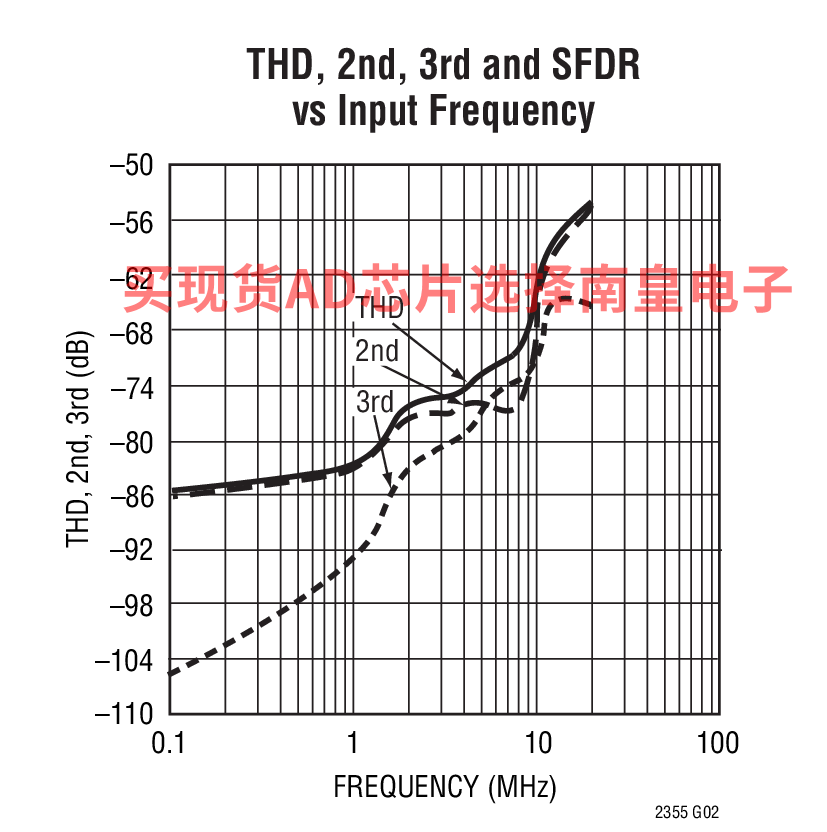

- 74.2dB SINAD (在 14 位)，71.1dB SINAD (在 12 位)
- 低功耗：18mW
- 3.3V 单电源操作
- 2.5V 内部带隙基准可被取代
- 三线式 SPI 兼容型串行接口
- 睡眠 (13μW) 停机模式
- 打盹 (4mW) 停机模式
- 80dB 共模抑制
- 0V 至 2.5V 单极输入范围

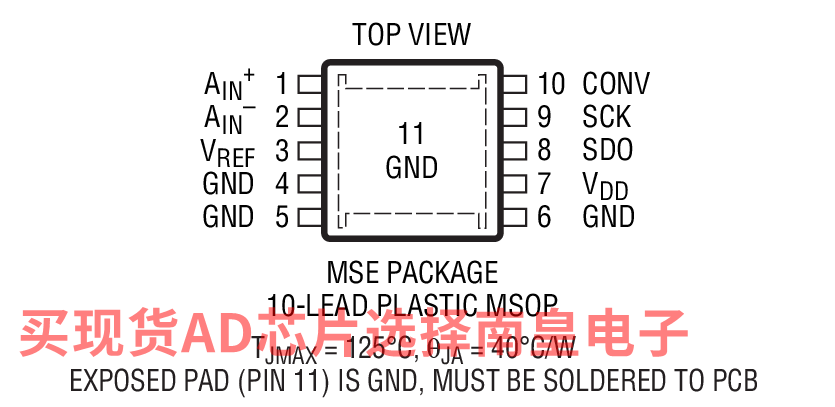

- 纤巧型 10 引脚 MSOP 封装
LTC2355CMSE-12#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：7.24（100-499个）；6.01（1000+个）
LTC2355CMSE-12#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.24（100-499个）；6.01（1000+个）
LTC2355IMSE-12#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：8.66（100-499个）；7.21（1000+个）
LTC2355IMSE-12#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.66（100-499个）；7.21（1000+个）

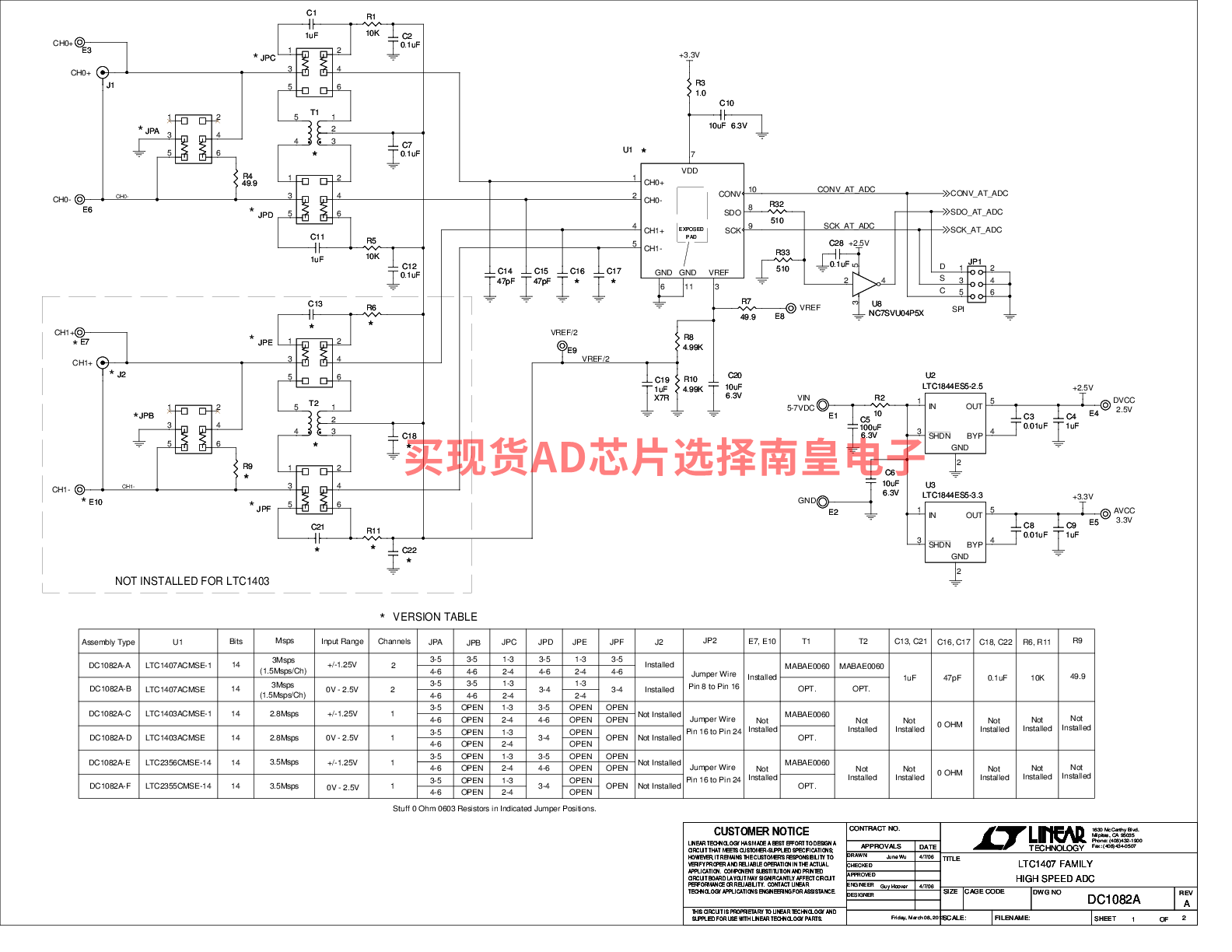

DC1082A-F：LTC2355-14, 14-bit, 1-channel 3.5Msps SAR ADC (Unipolar, requires DC890)
DC1082A-F: Demo Board for the LTC2355-14 Serial 14-Bit, 3.5Msps Sampling ADCs with Unipolar Input.
