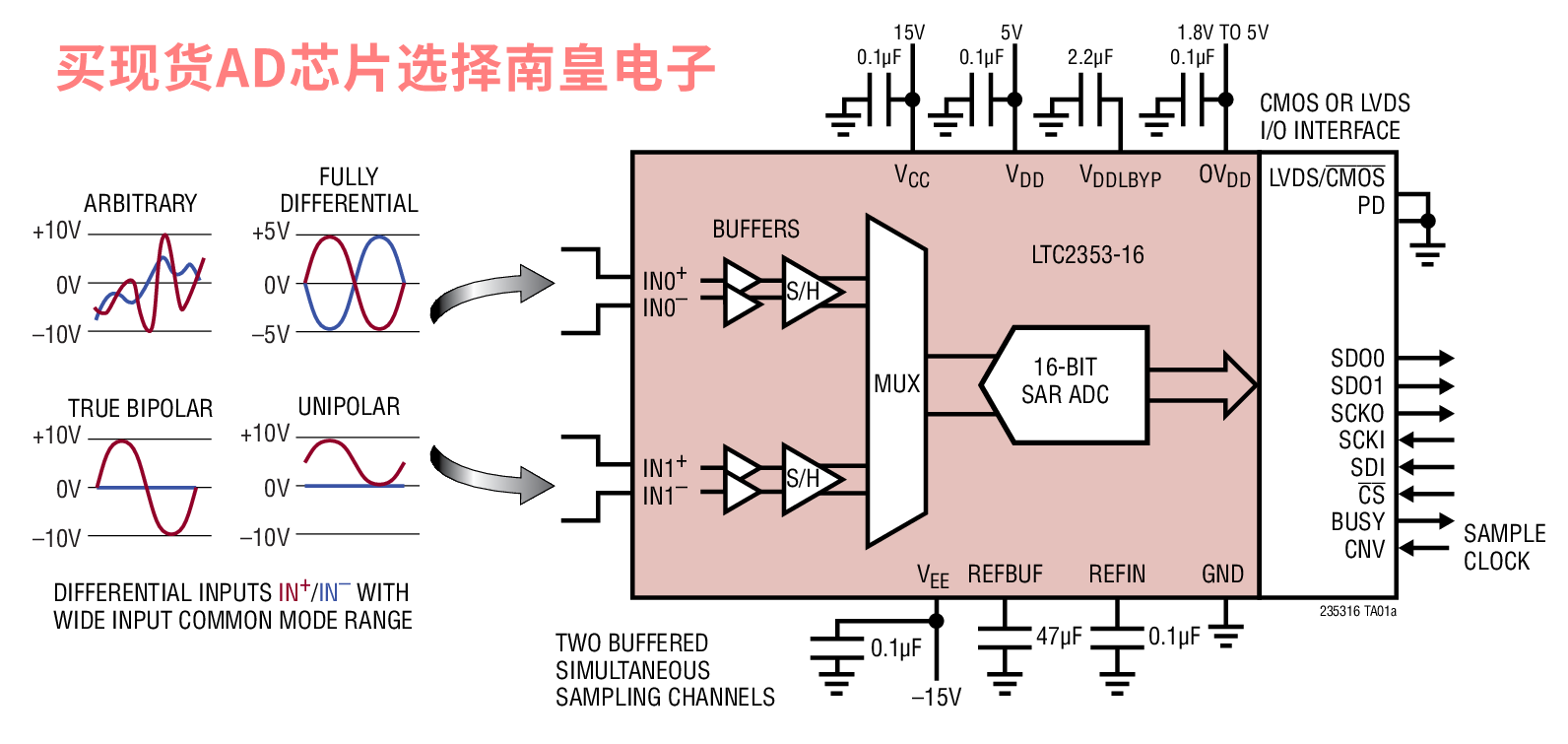

LTC2353-16 是一款 16 位、低噪声、两通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有缓冲差分、宽共模范围 pA 级输入。该 SoftSpanADC 依靠一个 5V 低电压电源、灵活的高电压电源工作，并使用内部基准和缓冲器，其两个通道均可按“逐个转换”的方式进行独立配置，以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。另外，还可以停用一个通道以增加另一个通道的吞吐量。

LTC2353-16 的集成化 pA 级输入模拟缓冲器、宽输入共模范围和 124dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，而仅需采用极小的电路板空间和功率。这种输入信号灵活性，再加上 ±1LSB INL、无漏失码 (在 16 位) 和 94.2dB SNR，使 LTC2353-16 非常适合于许多要求宽动态范围的高电压应用。

LTC2353-16 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1 个或 2 个数据输出线道，因而允许用户优化总线宽度和吞吐量。

应用

• 可编程逻辑控制器
• 工业过程控制
• 电源线监察
• 测试和测量

• 两个缓冲通道的同时采样
• 每通道 550ksps 吞吐速率
• 500pA / 12nA 最大输入漏电流 (在 85°C / 125°C)
• ±1LSB INL (最大值，±10.24V 范围)
• 保证 16 位，无漏失码
• 差分、宽共模范围输入
• 每个通道的 SoftSpan 输入范围：
• ±10.24V、 0V至 10.24V、 ±5.12V, 0V至 5.12V
• ±12.5V、0V 至 12.5V、 ±6.25V, 0V 至 6.25V
• 94.2dB 单转换 SNR (典型值)
• 在 fIN = 2kHz 时 THD 的典型值为 –110dB
• 在 fIN = 200Hz 时 CMRR 的典型值为 124dB
• 轨至轨输入过驱动容限
• 集成的基准和缓冲器 (4.096V)
• SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
• 内部转换时钟，无周期延迟
• 162mW 功耗 (典型值)

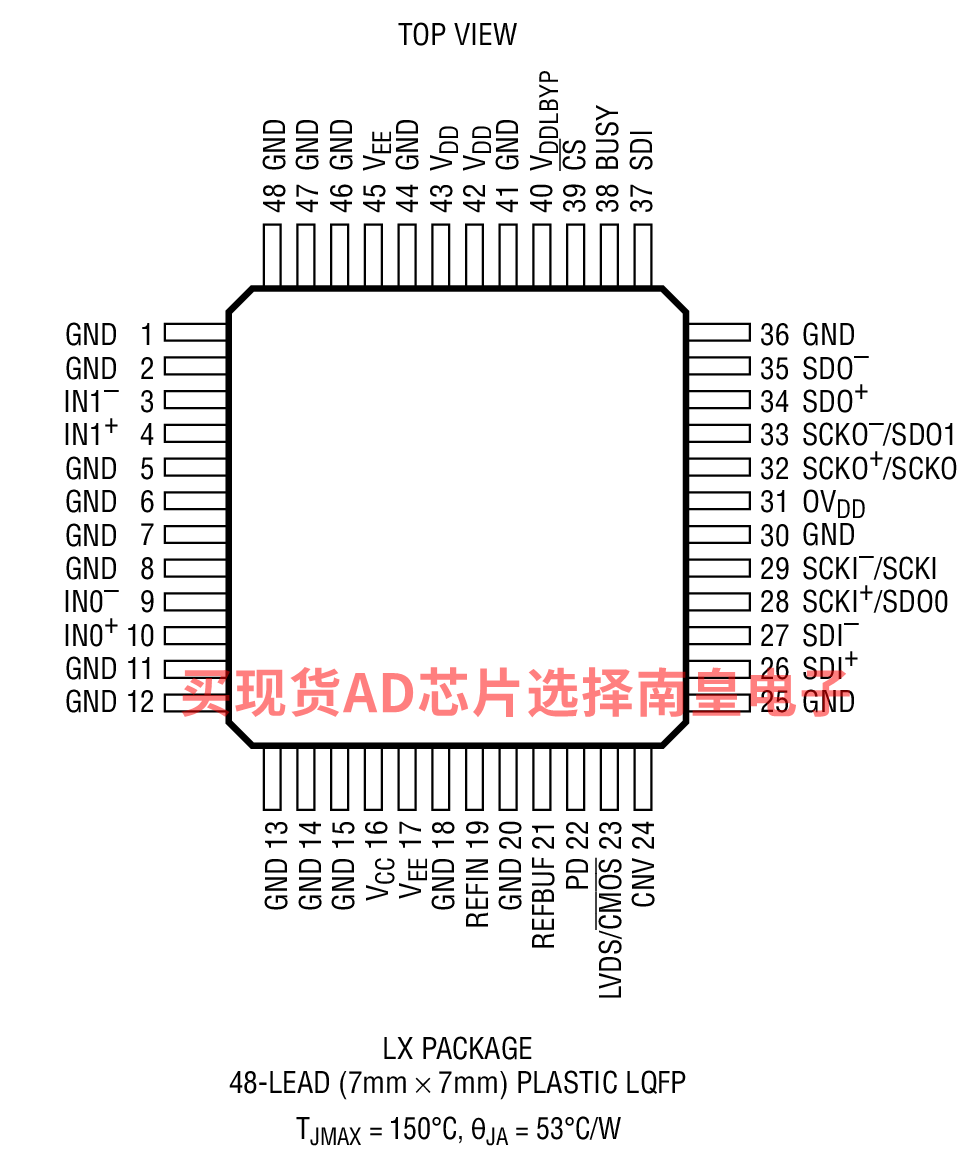

• 48 引脚 (7mm x 7mm) LQFP 封装

LTC2353CLX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：17.3（100-499个）；14.25（1000+个）

LTC2353HLX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：23.98（100-499个）；19.75（1000+个）

LTC2353ILX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：19.31（100-499个）；15.9（1000+个）
