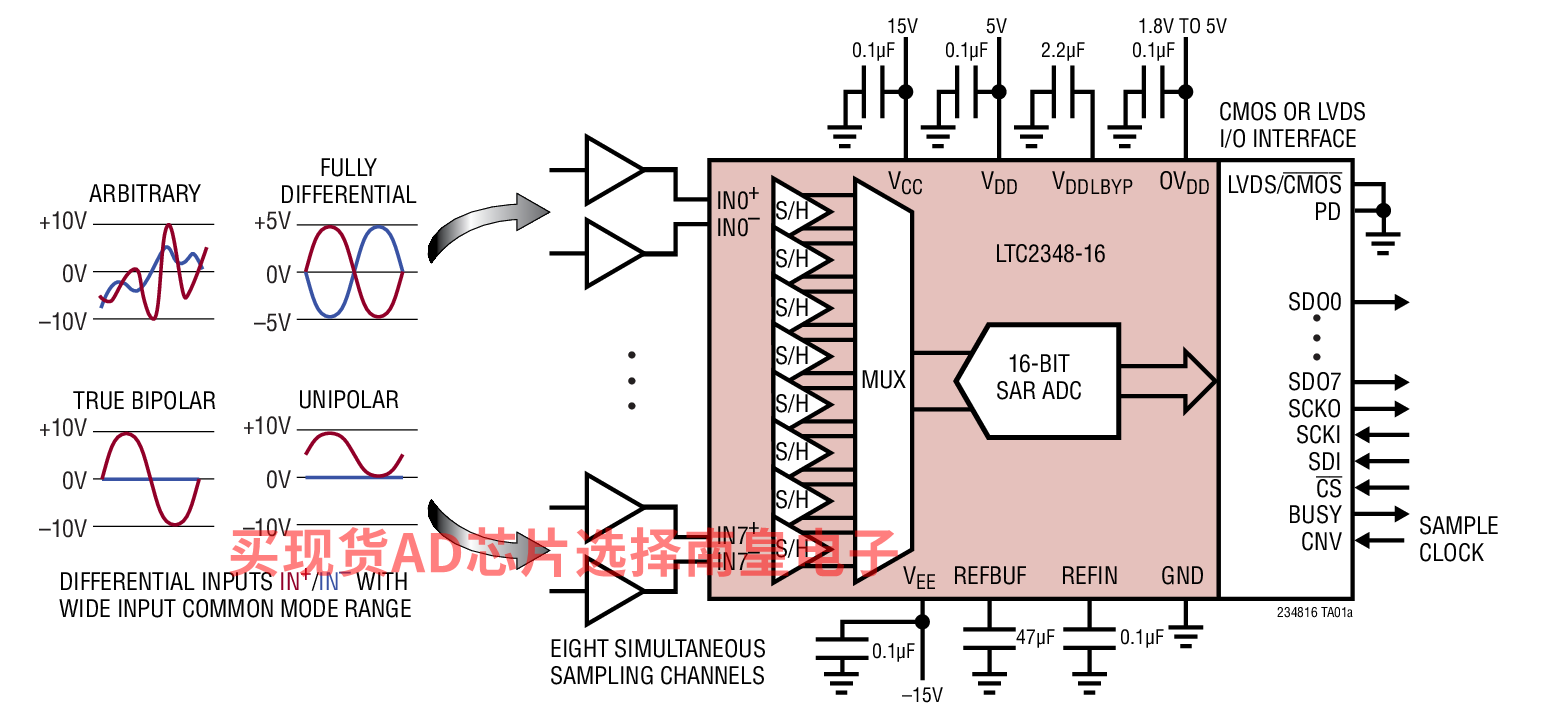

LTC2348-16 是一款 16 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其每个通道可按 “逐转换”的方式独立地进行配置，以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2348-16 模拟输入的宽输入共模范围和 118dB CMRR 使得该 ADC 能够直接对多种信号进行数字化处理，从而简化了信号链路设计。这种输入信号完整性，再加上 ±1LSB INL、无漏失码 (在 16 位) 和 94.4dB SNR，使 LTC2348-16 非常适合于许多要求宽动态范围的高电压应用。

LTC2348-16 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1~8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。

• 可编程逻辑控制器
• 工业过程控制
• 电源线监察
• 测试和测量

• 每通道 200ksps 吞吐速率
• 8 个同时采样通道

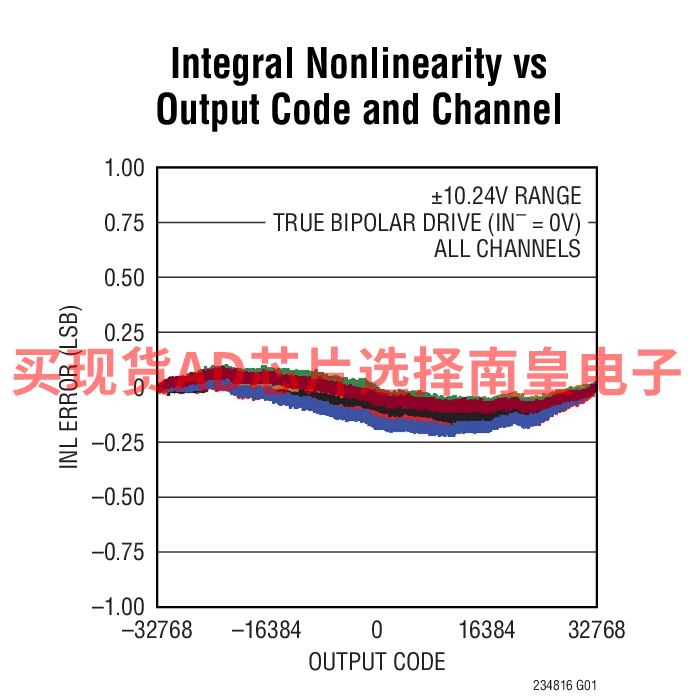

• ±1LSB INL (最大值)
• 保证 16 位，无漏失码
• 差分、宽共模范围输入
• 每个通道的 SoftSpan 输入范围：
  • ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
  • ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
• 94.4dB 单转换 SNR (典型值)
• 在 fIN = 2kHz 时 THD 的典型值为 −109dB
• 在 fIN = 200Hz 时 CMRR 的典型值为 118dB
• 轨至轨输入过驱动容限
• 保证运作至 125ºC
• 集成型基准和缓冲器 (4.096V)
• 2.5V 至 5V 外部基准输入范围
• SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
• 内部转换时钟，无周期延迟
• 140mW 功率耗散 (典型值)

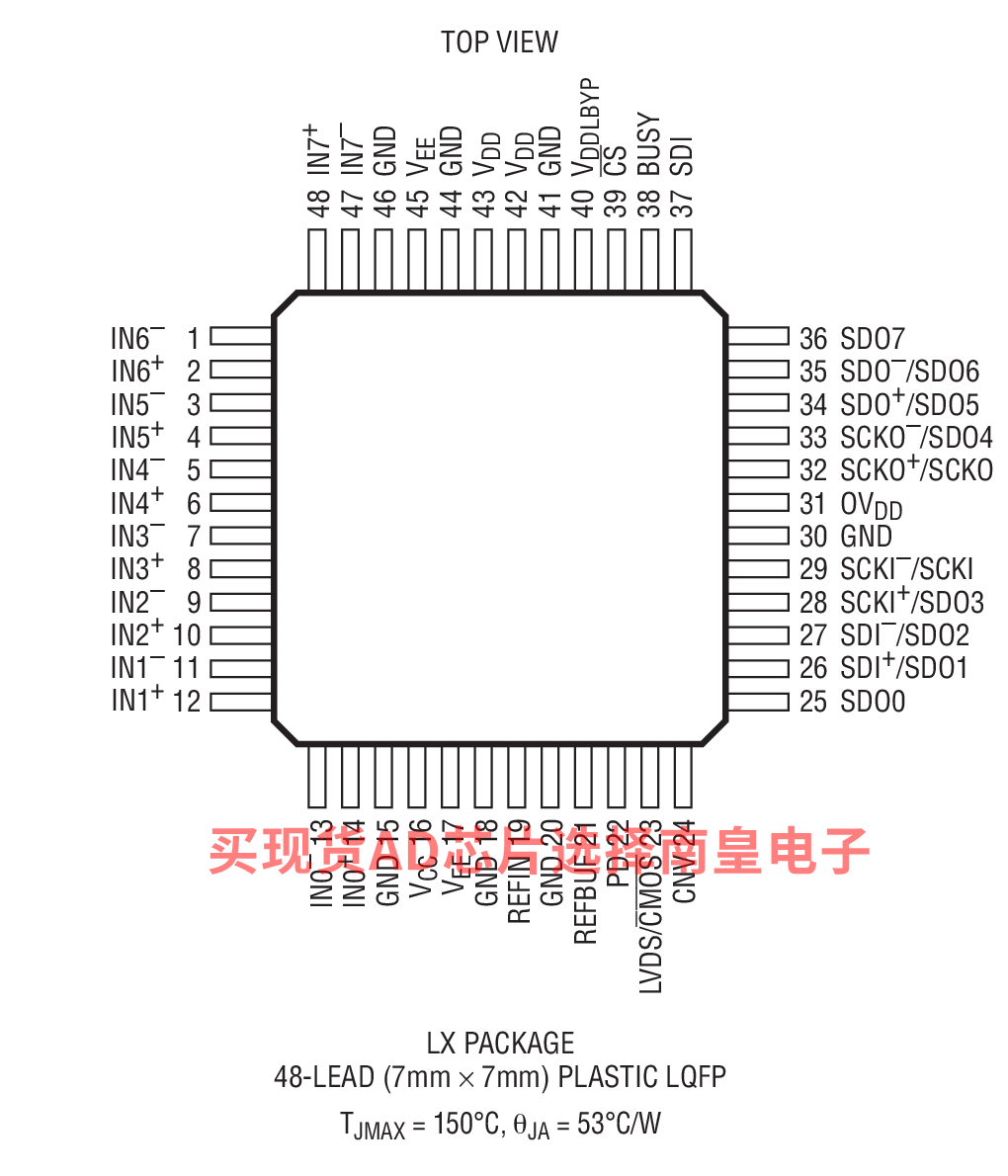

• 48 引脚 (7mm x 7mm) LQFP 封装



LTC2348CLX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：23.11（100-499个）；19.03（1000+个）

LTC2348HLX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：30.53（100-499个）；25.14（1000+个）

LTC2348ILX-16#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：26.58（100-499个）；21.89（1000+个）

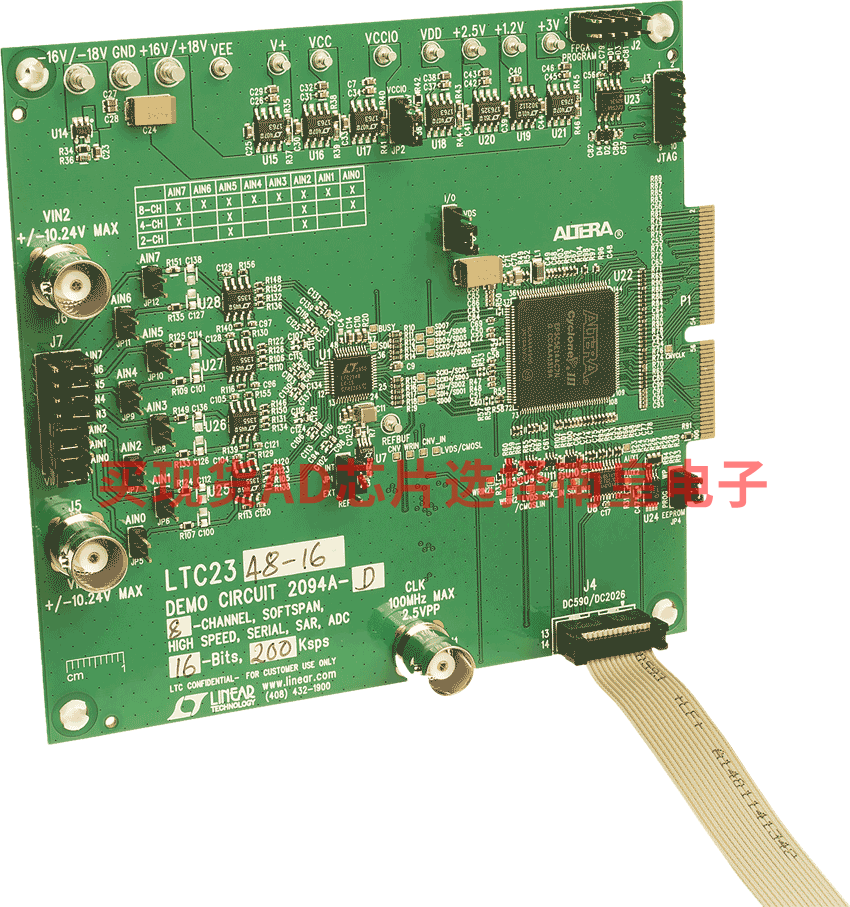

DC2094A-D：LTC2348-16演示板 | 八通道、16位、200ksps同步采样SAR ADC（需要DC590、DC2026或DC890）

演示电路2094A显示驱动LTC2348 ADC系列的正确方式。LTC2348/LTC2347/LTC2343均为低噪声、高速、同步采样16/18位逐次逼近寄存器(SAR) ADC。该演示手册针对LTC2348-18，但适用于该系列中的所有器件，主要区别在于位数、通道数和最大采样速率。LTC2348-18具有灵活的SoftSpan接口，允许对每个通道上的输入电压范围进行转换控制。内部2.048V基准电压和2X缓冲器可简化基本操作，同时外部基准电压源可用于增加ADC的输入范围和SNR。
