LTC2345-16的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：同步采样ADC
功能描述：具宽输入共模范围的 8 通道、16 位、200ksps、差分 SoftSpan ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2345-16的产品详情：

LTC2345-16 是一款 16 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan ADC 采用一个 5V 低电压工作电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行独立配置，以接受 ±4.096V、0V 至 4.096V、 ±2.048V、或 0V 至 2.048V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2345-16 模拟输入的宽输入共模范围和 102dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号完整性，再加上 ±1.25LSB INL、无漏失码 (在 16 位) 和 91dB SNR，使得 LTC2345-16 非常适合于许多要求宽动态范围的应用。

LTC2345-16 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1~8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。

应用

可编程逻辑控制器
工业过程控制
医疗成像
高速数据采集

LTC2345-16的优势和特点：

每通道 200ksps 吞吐速率
8 个同时采样通道
±1.25LSB INL (最大值)
保证 16 位，无漏失码
差分、宽共模范围输入
每个通道的 SoftSpan 输入范围：
- ±4.096V、0V 至 4.096V、±2.048V、0V 至 2.048V
- ±5V、0V 至 5V、±2.5V、0V 至 2.5V
91dB 单转换 SNR (典型值)
在 fIN = 2kHz 时 THD 的典型值为–113dB
在 fIN = 200Hz 时 CMRR 的典型值为 102dB
轨至轨输入过驱动容限
保证运作至 125℃
集成型基准和缓冲器 (4.096V)
SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
内部转换时钟，无周期延迟
81mW 功率耗散 (典型值)

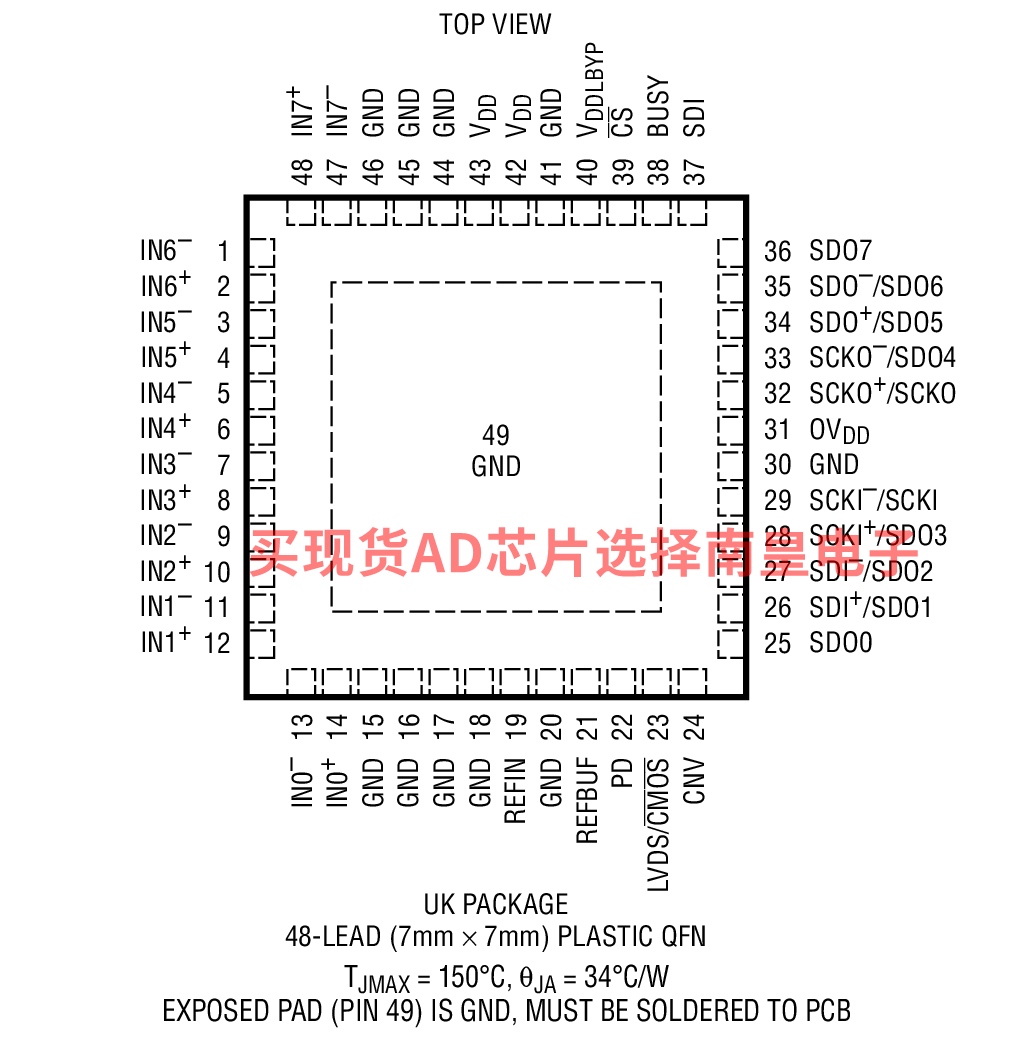

48 引脚 (7mm x 7mm) QFN 封装

LTC2345-16具体的完整产品型号参数及价格（美元）：

LTC2345CUK-16#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：19.42（100-499个）；16.01（1000+个）

LTC2345CUK-16#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：19.42（100-499个）；16.01（1000+个）

LTC2345HUK-16#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：25.62（100-499个）；21.12（1000+个）

LTC2345HUK-16#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：25.62（100-499个）；21.12（1000+个）

LTC2345IUK-16#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：22.29（100-499个）；18.37（1000+个）

LTC2345IUK-16#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：22.29（100-499个）；18.37（1000+个）

LTC2345-16的评估套件：

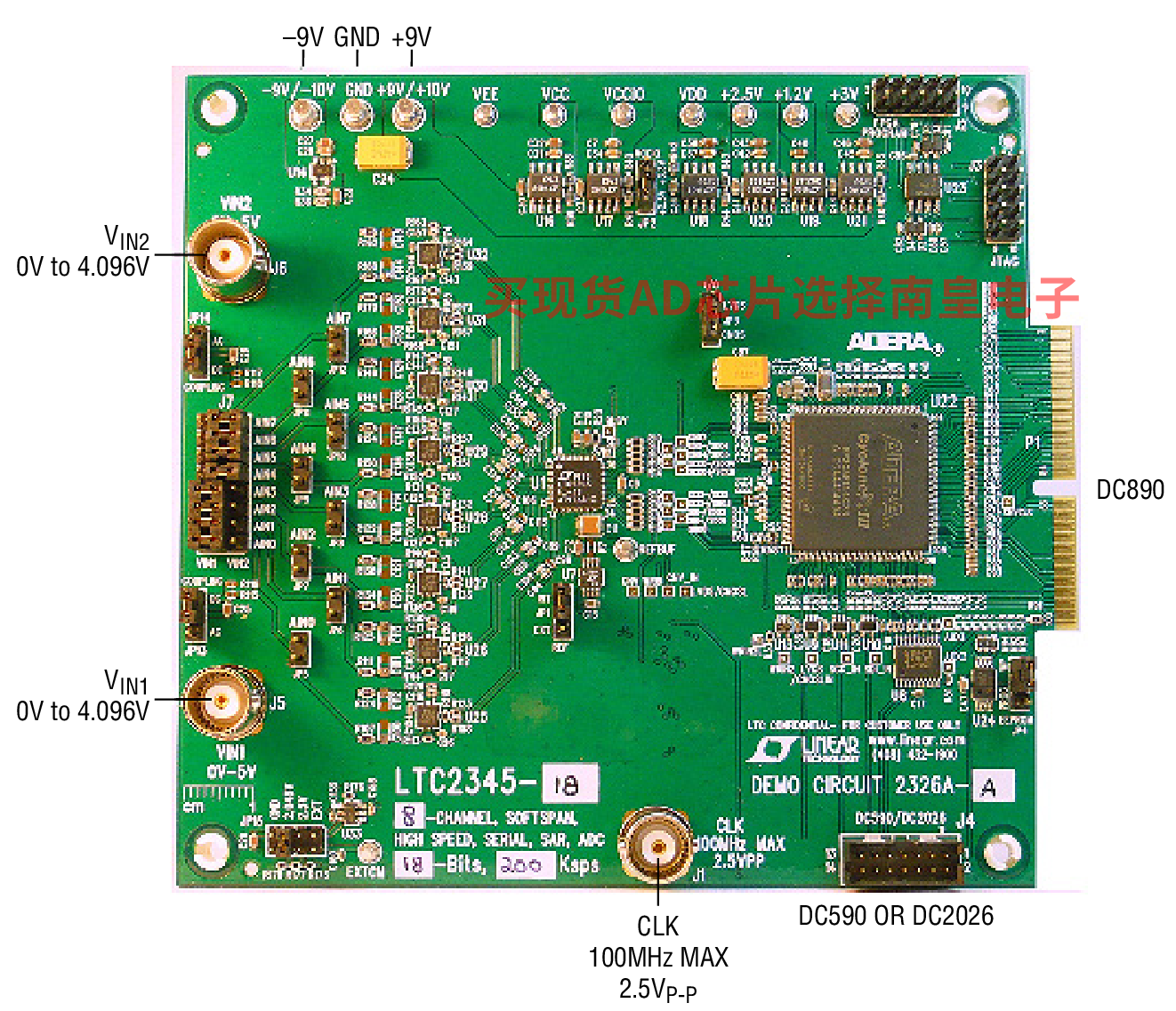

DC2326A-B：LTC2345-16 Demo Board | Octal, 16-Bit, 200ksps Simultaneous Sampling SAR ADC (Requires DC590, DC2026 or DC890)

Demonstration circuit 2326A shows the proper way to drive the LTC2345 ADC. The LTC2345 is a low noise, high speed, simultaneous sampling 16-/18-bit successive approximation register (SAR) ADC. The LTC2345 has a flexible SoftSpan interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2× buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.

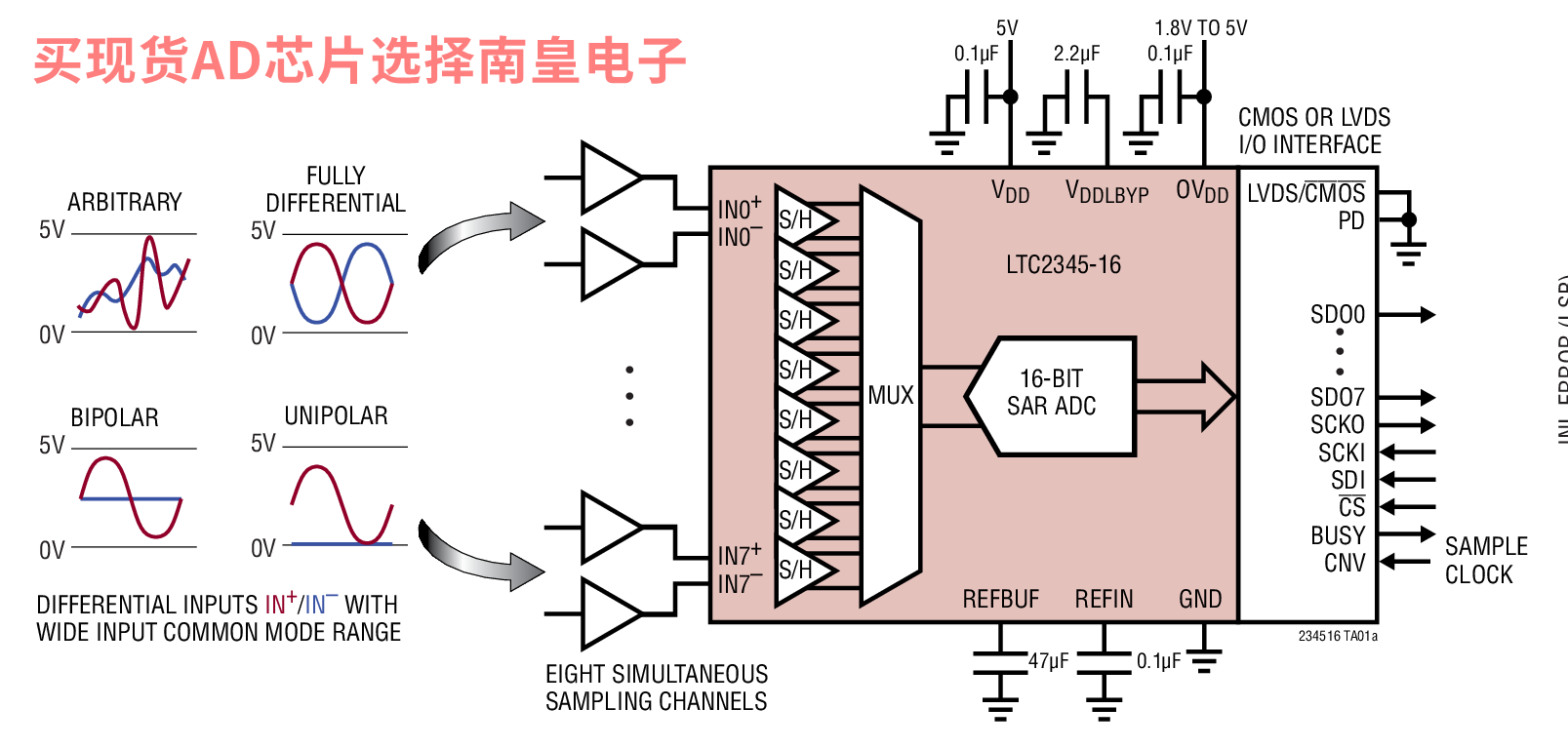

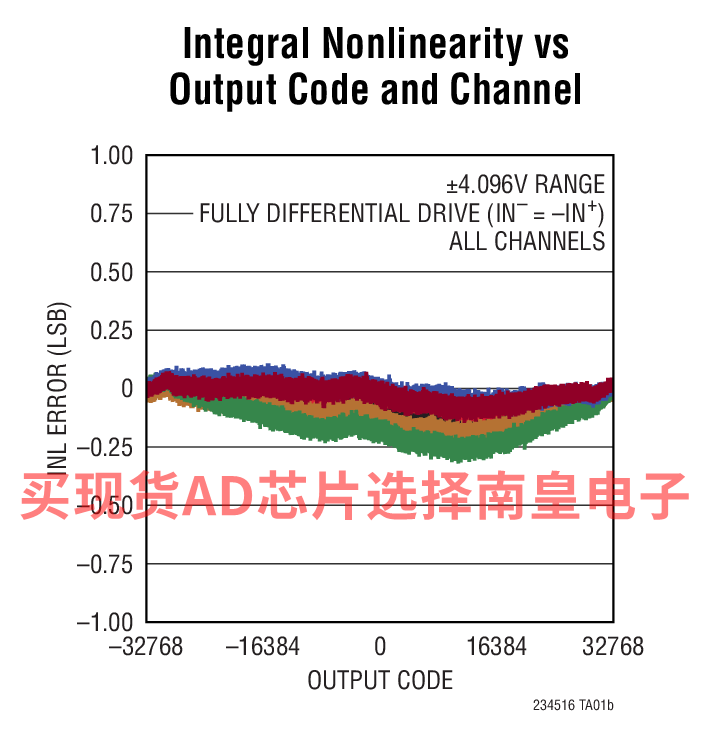

LTC2345-16的电路图解：

LTC2345-16的评估套件：
