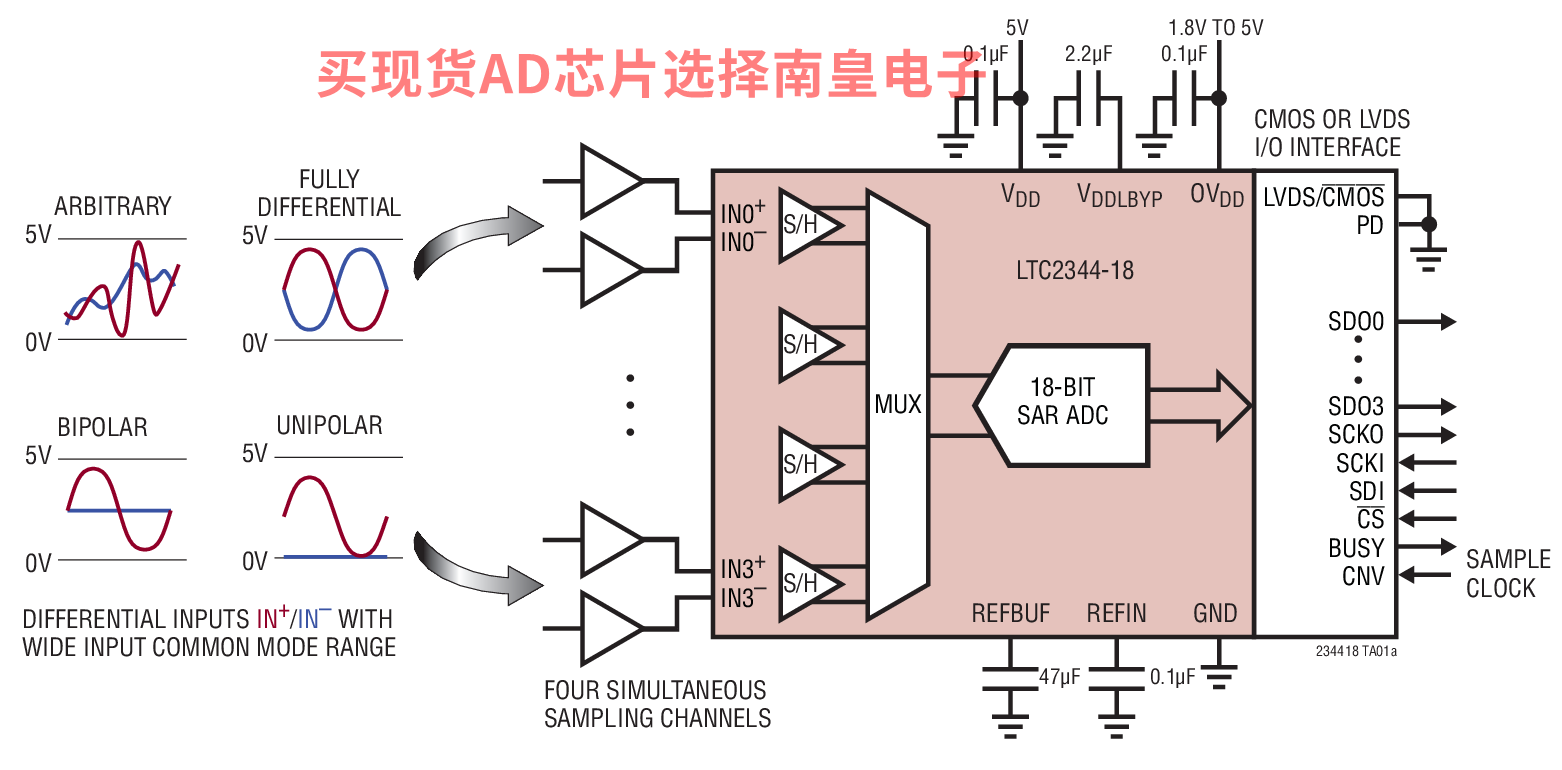

LTC2344-18 是一款 18 位、低噪声、4 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan ADC 采用一个 5V 工作电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行独立配置，以接受 ±4.096V、0V 至 4.096V、 ±2.048V、或 0V 至 2.048V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2344-18 模拟输入的宽输入共模范围和 102dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号灵活性，再加上 ±4LSB INL、无漏失码 (在18位) 和 95dB SNR，使得 LTC2344-18 非常适合于许多要求宽动态范围的应用。

LTC2344-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1 ~ 4 个数据输出线道，因而允许用户优化总线宽度和吞吐量。

• 可编程逻辑控制器
• 工业过程控制
• 医疗成像
• 高速数据采集

• 每通道400ksps 吞吐速率
• 4 个同时采样通道
• ±4LSB INL (最大值，±4.096V 范围)
• 保证18位，无漏失码
• 差分、宽共模范围输入
• 每个通道的 SoftSpan 输入范围：
  • ±4.096V、0V 至 4.096V、±2.048V、0V 至 2.048V
  • ±5V、0V 至 5V、±2.5V、0V 至 2.5V
• 95dB 单转换 SNR (典型值)
• 在 fIN = 2kHz 时的 -114dB THD (典型值)
• 在 fIN = 200Hz 时的 102dB CMRR (典型值)
• 轨至轨输入过驱动容限
• 保证运作至 125°C
• 集成型基准和缓冲器 (4.096V)
• SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
• 内部转换时钟，无周期延迟
• 81mW 功率耗散 (典型值)

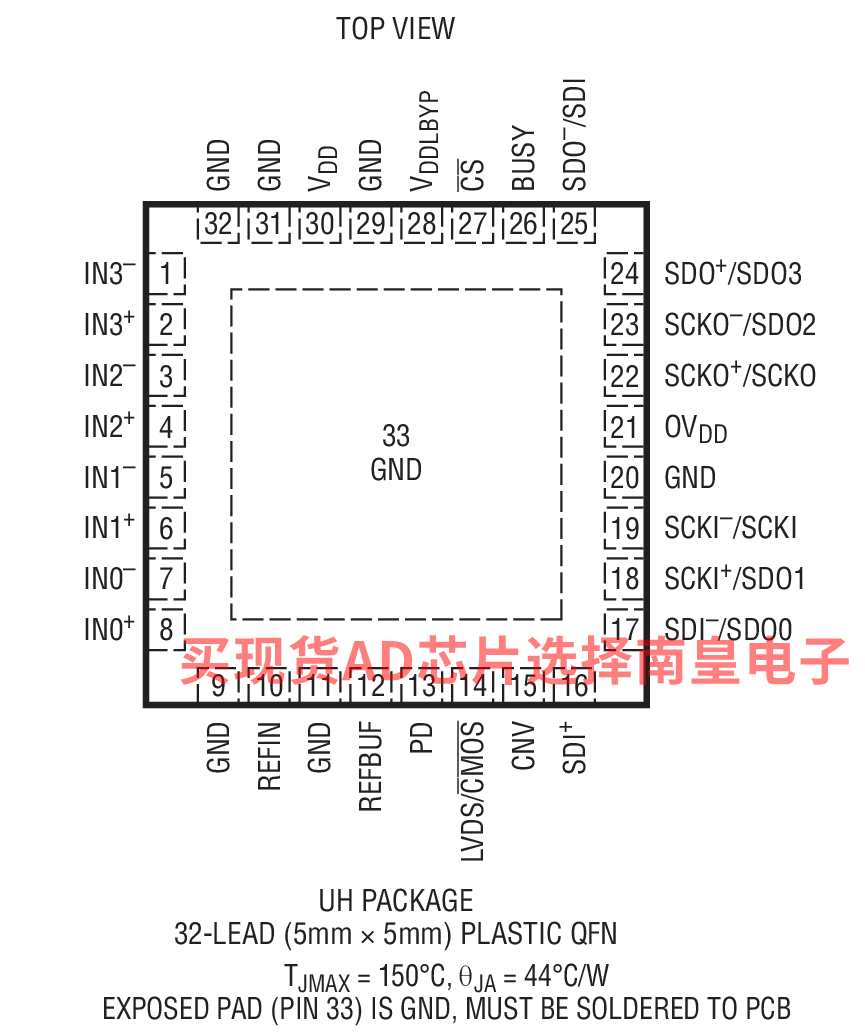

• 32 引脚 (5mm x 5mm) QFN 封装



LTC2344CUH-18#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：24.62（100-499个）；20.29（1000+个）

LTC2344CUH-18#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：24.62（100-499个）；20.29（1000+个）

LTC2344HUH-18#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：32.57（100-499个）；26.83（1000+个）

LTC2344HUH-18#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：32.57（100-499个）；26.83（1000+个）

LTC2344IUH-18#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：28.34（100-499个）；23.35（1000+个）

LTC2344IUH-18#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：28.34（100-499个）；23.35（1000+个）

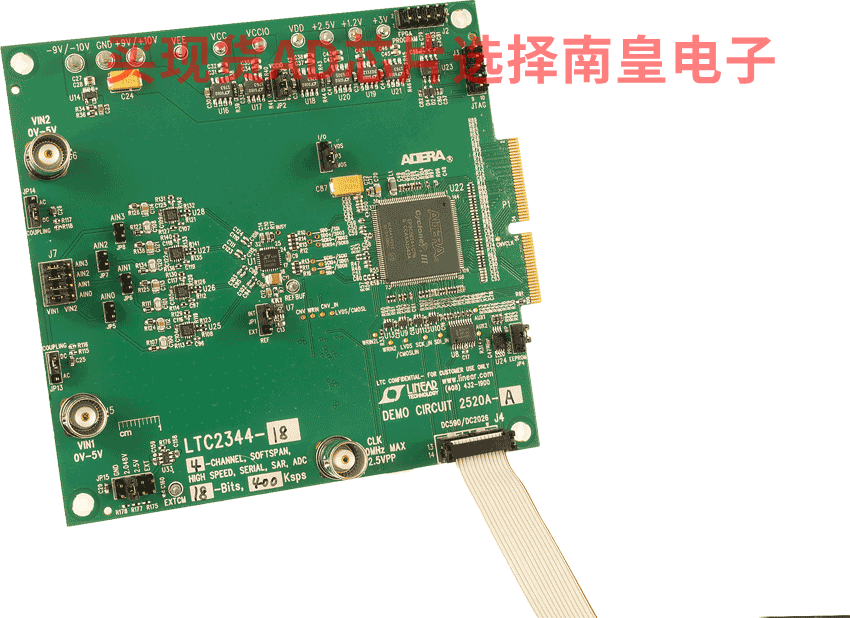

DC2520A-A：LTC2344-18 Demo Board | Quad, 18-Bit, 400ksps Differential ±5V Input SoftSpan ADC with Wide Input Common Mode Range (Requires DC590, DC2026, DC890)

Demonstration circuit 2520A shows the proper way to drive the LTC2344 ADC. The LTC2344 is a low noise, high speed, simultaneous sampling 16-/18-bit successive approximation register (SAR) ADC. The LTC2344 has a flexible SoftSpan interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2× buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.
