LTC2337-18（具 100dB SNR 的 18 位、500ksps、±10.24V 真正双极、全差分输入 ADC）-AD代理

LTC2337-18的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：具 100dB SNR 的 18 位、500ksps、±10.24V 真正双极、全差分输入 ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2337-18的产品详情：

LTC2337-18 是一款低噪声、高速 18 位逐次逼近型寄存器 (SAR) ADC，其具有全差分输入。LTC2337-18 采用单 5V 工作电源，具有一个 ±10.24V 的真正双极输入范围，从而使其非常适合于那些要求宽动态范围的高电压应用。LTC2337-18 实现了 ±4LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB SNR。

LTC2337-18 具有一个支持单触发的内置基准缓冲器和低漂移 (20ppm/ºC 最大值) 2.048V 温度补偿型基准。另外，LTC2337-18 还具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2337-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2337-18 仅消耗 35mW 的功率，并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功耗。此外，还提供了一种可将 LTC2337-18 的功耗降低至 300μW 的睡眠模式，以达到在待用期间进一步省电的目的。

应用

可编程逻辑控制器
工业过程控制
高速数据采集
便携式或紧凑型仪表
ATE

LTC2337-18的优势和特点：

500ksps 吞吐速率
±4LSB INL (最大值)
保证 18 位，无漏失码
全差分输入
真正的双极输入范围：±6.25V、±10.24V、±12.5V

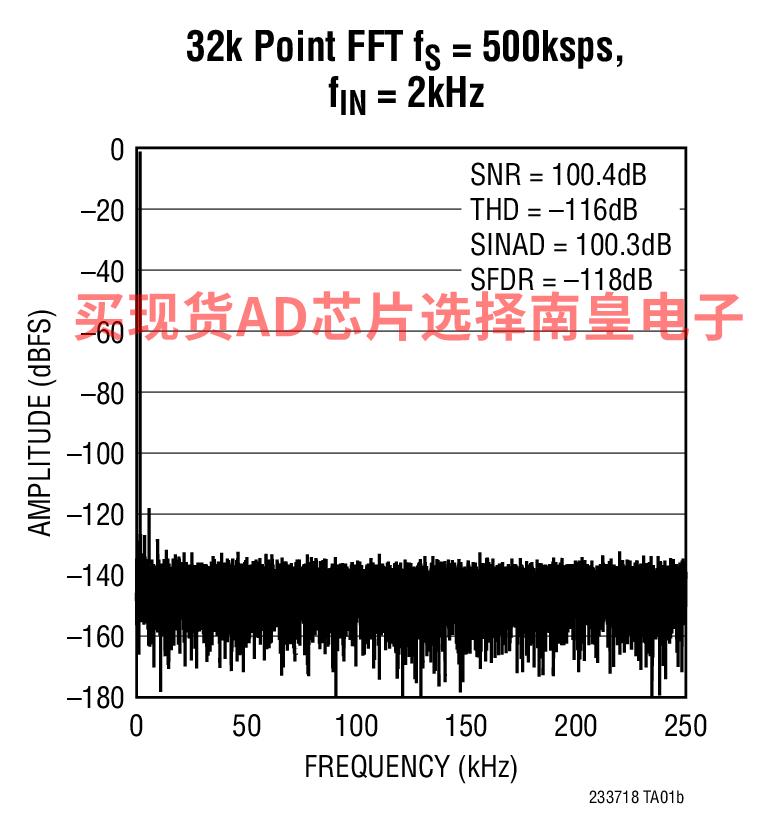

在 fIN = 2kHz 时的 SNR 典型值为 100dB
在 fIN = 2kHz 时的 THD 典型值为 –115dB
保证运作至 125ºC
单 5V 电源
低漂移 (20ppm/ºC 最大值) 2.048V 内部基准
支持单触发的内置基准缓冲器
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟
功耗为 35mW (典型值)

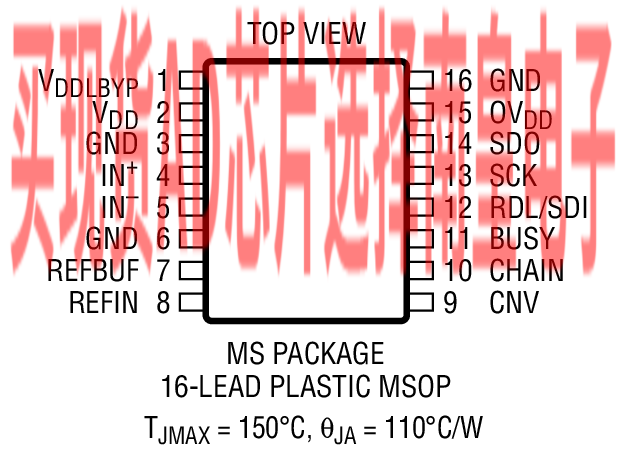

16 引脚 MSOP 封装

LTC2337-18具体的完整产品型号参数及价格（美元）：

LTC2337CMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：29.18（100-499个）；24.01（1000+个）

LTC2337CMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：29.18（100-499个）；24.01（1000+个）

LTC2337HMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：38.35（100-499个）；31.56（1000+个）

LTC2337HMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：38.35（100-499个）；31.56（1000+个）

LTC2337IMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：33.49（100-499个）；27.56（1000+个）

LTC2337IMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：33.49（100-499个）；27.56（1000+个）

LTC2337-18的评估套件：

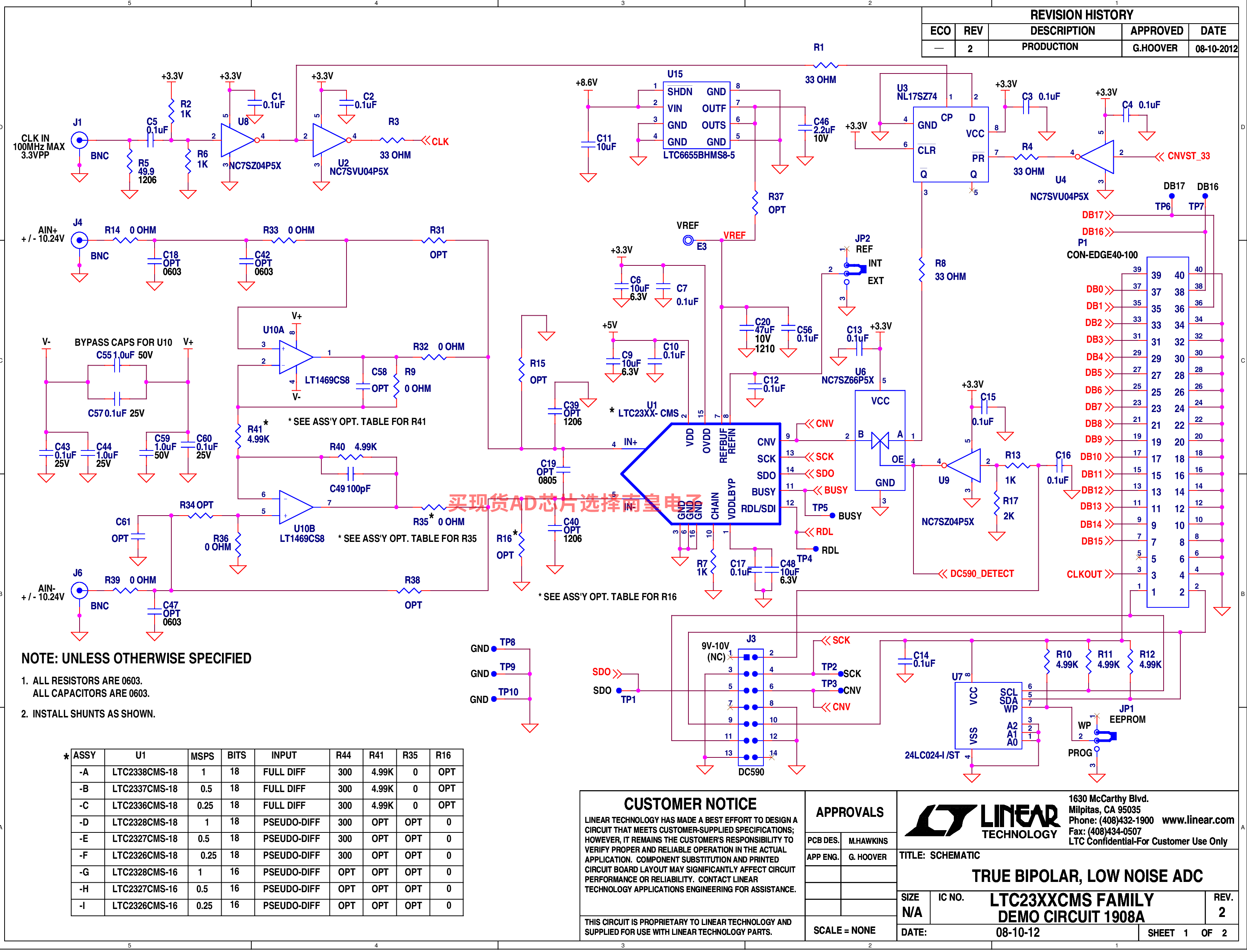

DC1908A-B：LTC2337-18 Demo Board | 18-Bit, 500ksps, Fully Differential SAR ADC with True Bipolar +/-10V Inputs. Requires DC590 or DC718

The LTC2338/LTC2337/LTC2336/LTC2328/LTC2327/LTC2326 are true bipolar, low power, low noise ADCs with serial outputs that can operate from a single 5V supply. The demo manual refers to the LTC2338-18 but applies to all parts in the family, the only difference being the maximum sample rates and the number of bits. The LTC2338-18 supports a ±20.48V fully differential input range with a 100dB SNR, consumes only 50mW and achieves ±4LSB INL max with no missing codes at 18 bits. The DC1908A demonstrates the DC and AC performance of the LTC2338?18 in conjunction with the DC590 QuikEval and DC718 PScope data collection boards.

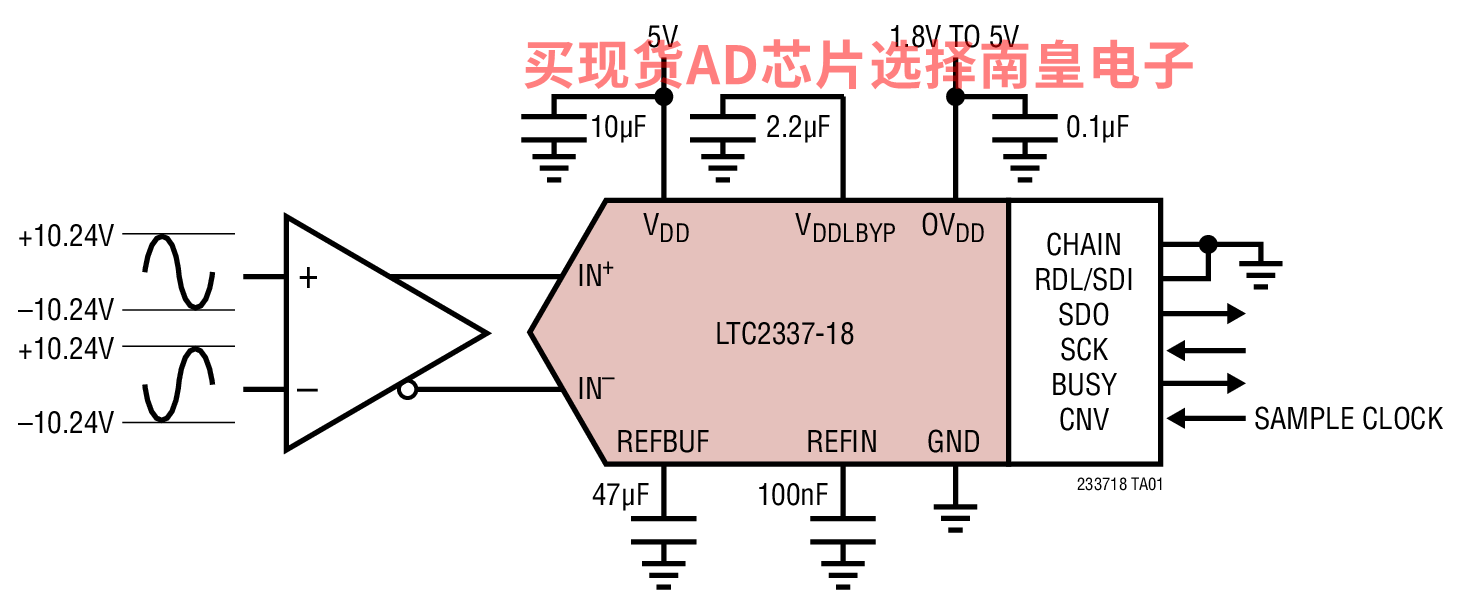

LTC2337-18的电路图解：

LTC2337-18的评估套件：
