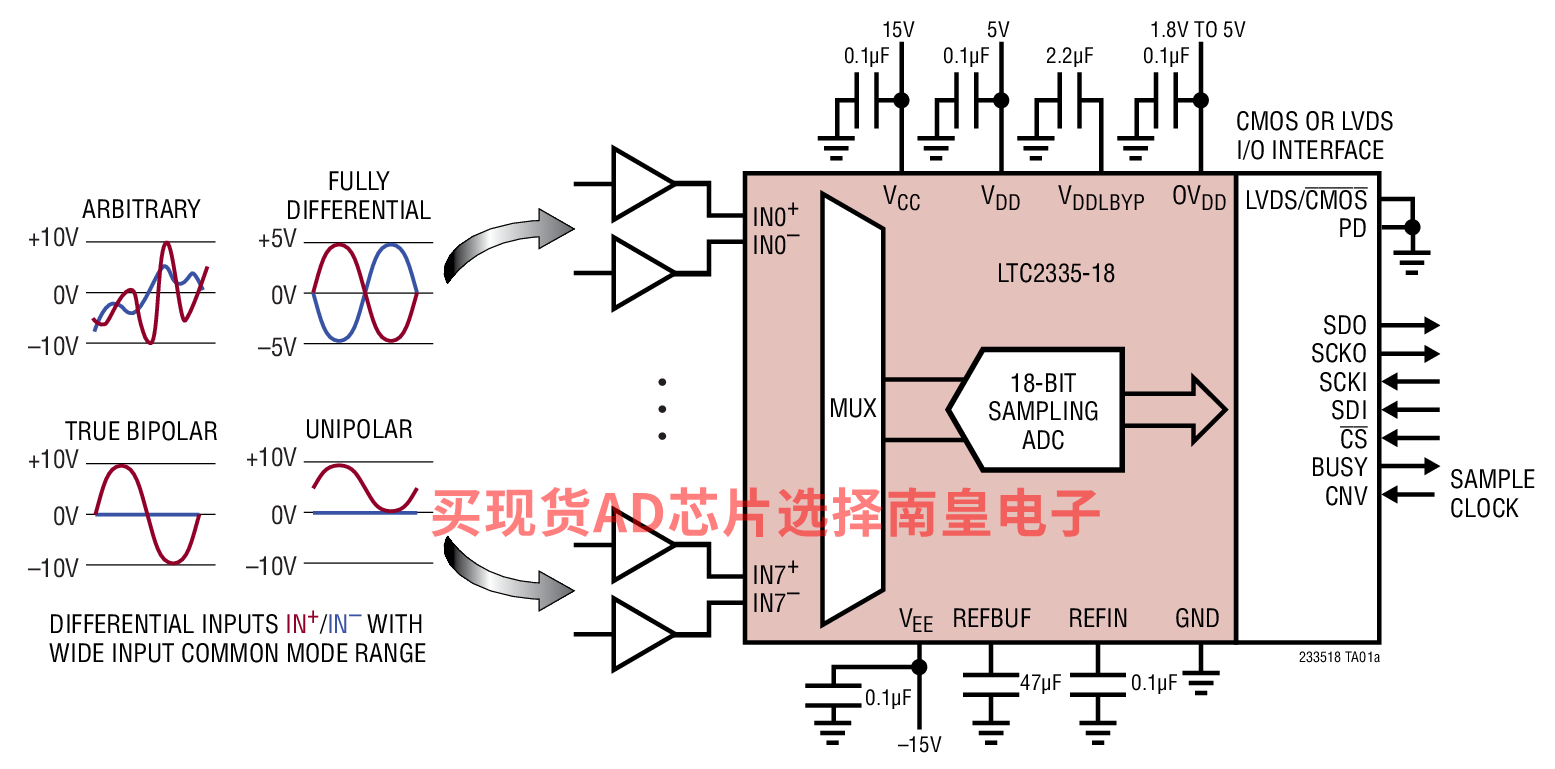

LTC2335-18 是一款 18 位、低噪声、8 通道多路复用逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其可按 “逐个转换” 的方式进行配置，以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。或者，也可以把该 ADC 设置为循环通过一系列的通道和范围，并不需要进一步的用户干预。

LTC2335-18 模拟输入的宽输入共模范围和 118dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号灵活性，再加上 ±3LSB INL、无漏失码 (在 18 位) 和 96.7dB SNR，使 LTC2335-18 非常适合于许多要求宽动态范围的高电压应用。

LTC2335-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。

• 可编程逻辑控制器
• 工业过程控制
• 电源线监察
• 测试和测量

• 1Msps 吞吐速率

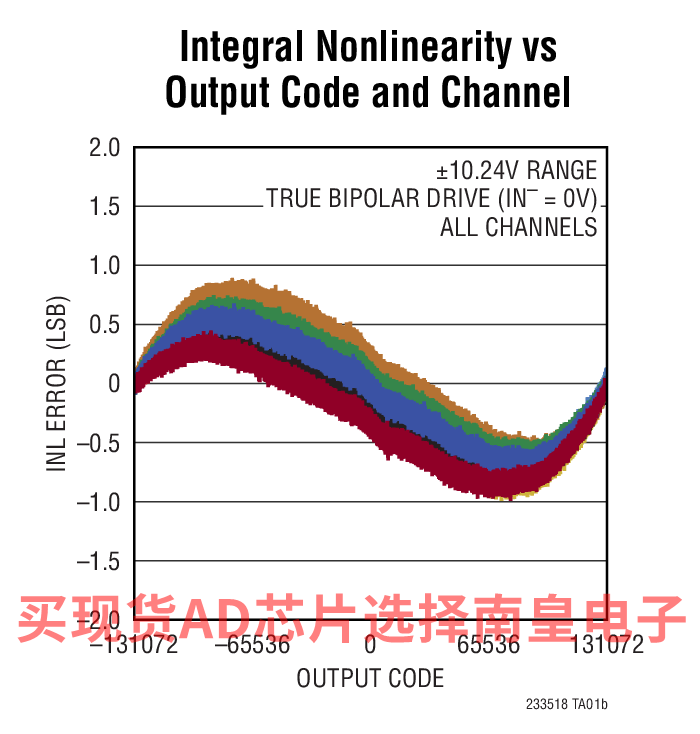

• ±3LSB INL (最大值，±10.24V 范围)
• 保证 18 位，无漏失码
• 差分、宽共模范围输入
• 具 SoftSpan 输入范围的 8 通道多路复用器：
  • ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
  • ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
• 96.7dB 单转换 SNR (典型值)
• 在 fIN = 2kHz 时 THD 的典型值为 –109dB
• 118dB CMRR，125dB 有源串扰 (典型值)
• 轨至轨输入过驱动容限
• 具无延迟控制功能的可编程排序器
• 保证运作至 125℃
• 集成型基准和缓冲器 (4.096V)
• SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
• 无流水线延迟，无周期延迟
• 180mW 功率耗散 (典型值)

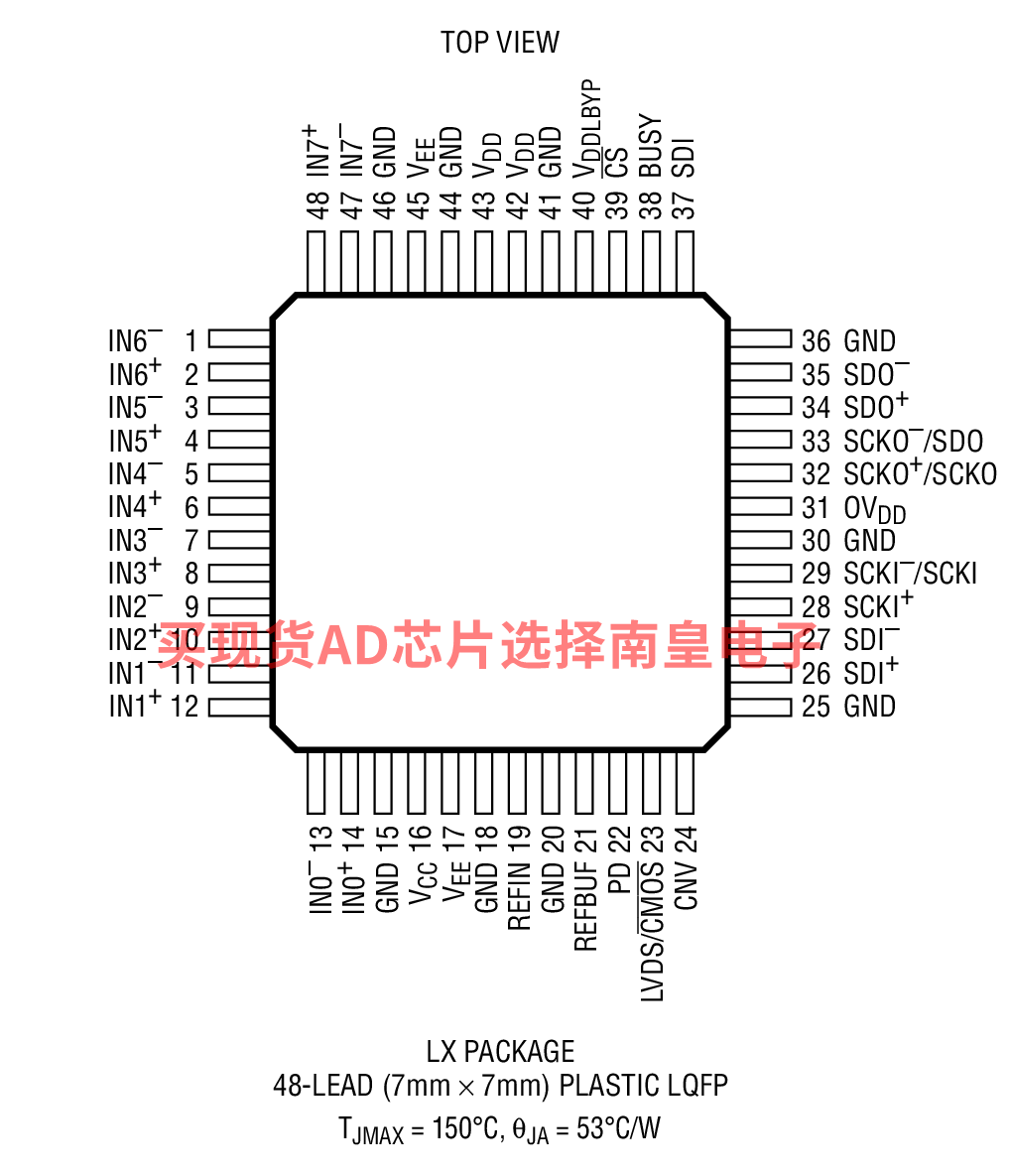

• 48 引脚 (7mm x 7mm) LQFP 封装



LTC2335CLX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：25.31（100-499个）；20.85（1000+个）

LTC2335HLX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：33.47（100-499个）；27.57（1000+个）

LTC2335ILX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：29.11（100-499个）；23.97（1000+个）

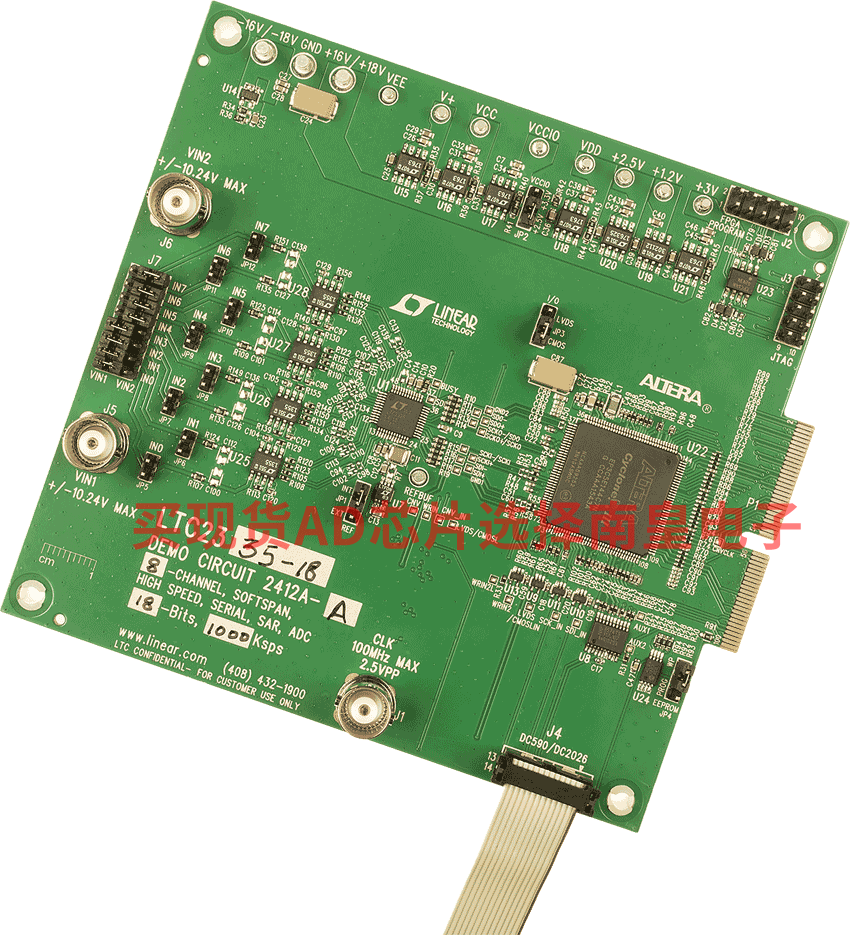

DC2412A-A：LTC2335-18 Demo Board | Octal, 18-Bit, 1Msps Multiplexed Input SAR ADC (requires DC590, DC2026 or DC890)

Demonstration circuit 2412A shows the proper way to drive the LTC2335 ADC. The LTC2335 is a low noise, high speed, 8-channel 16-/18-bit successive approximation register (SAR) ADC. The LTC2335 has a flexible SoftSpan interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2× buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.
