LTC2333-18（具 30VP-P 共模范围的缓冲 8 通道、18 位、800ksps、差分 ±10.24V ADC）-AD代理

LTC2333-18的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：多路复用模数转换器
功能描述：具 30VP-P 共模范围的缓冲 8 通道、18 位、800ksps、差分 ±10.24V ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2333-18的产品详情：

LTC2333-18 是一款 18 位、低噪声、8 通道多路复用逐次逼近型寄存器 (SAR) ADC，其具有缓冲差分、宽共模范围皮安 (pA) 级输入。该 SoftSpan ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其可按“逐个转换”的方式进行配置，以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。或者，也可以把该 ADC 设置为循环通过一系列的通道和范围，并不需要进一步的用户干预。

LTC2333-18 的集成化 pA 输入模拟缓冲器、宽输入共模范围和 128dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，仅需使用极小的电路板空间和功率。这种输入信号灵活性，结合 ±3LSB INL、无漏失码 (在 18 位) 和 96.4dB SNR，使 LTC2333-18 非常适合于许多要求宽动态范围的高电压应用。

LTC2333-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。

应用

直接传感器测量
可编程逻辑控制器
工业过程控制
测试和测量

LTC2333-18的优势和特点：

8 个缓冲多路复用通道
800ksps 吞吐速率
500pA / 12nA 最大输入漏电流 (在 85°C / 125°C)
±3LSB INL (最大值，±10.24V 范围)
保证 18 位，无漏失码
差分、宽共模范围输入
具 SoftSpan 输入范围的 8 通道多路复用器：
- ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
- ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
96.4dB 单转换 SNR (典型值)
在 fIN = 2kHz 时 THD 的典型值为–110dB
128dB CMRR，–125dB 有源串扰 (典型值)
420ns 阶跃响应 (全标度，0.005% 稳定)
轨至轨输入过驱动容限
具无延迟控制功能的可编程排序器
集成的基准和缓冲器 (4.096V)
SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
268mW 功耗 (典型值)

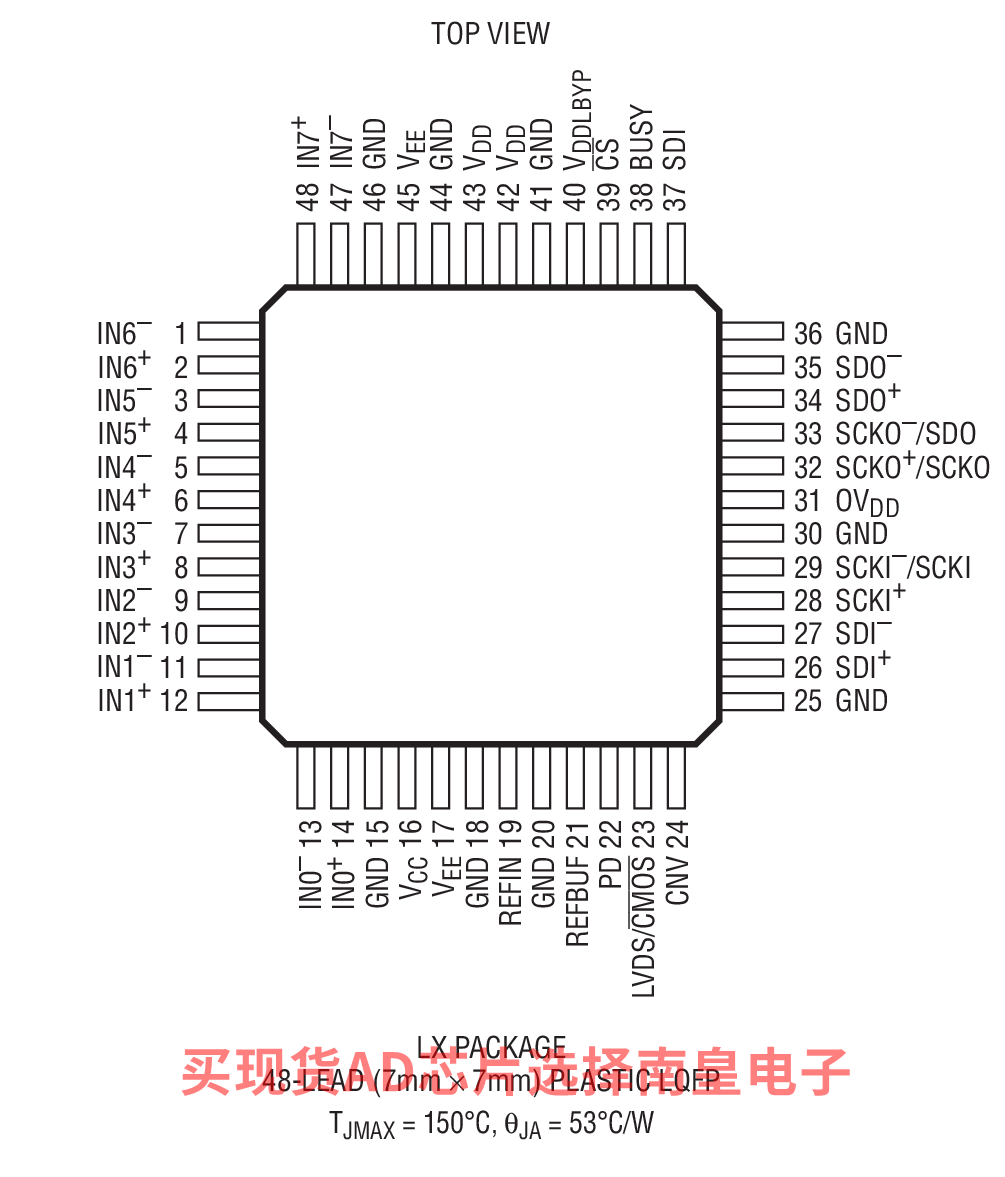

48 引脚 (7mm x 7mm) LQFP 封装

LTC2333-18具体的完整产品型号参数及价格（美元）：

LTC2333CLX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：29.26（100-499个）；24.09（1000+个）

LTC2333HLX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：38.69（100-499个）；31.87（1000+个）

LTC2333ILX-18#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：33.65（100-499个）；27.7（1000+个）

LTC2333-18的评估套件：

DC2365A-D：LTC2333-18 Demo Board | Buffered Octal, 18-Bit, 800Ksps Mux'd SAR ADC (Requires DC590, DC2026 or DC890)

Demonstration circuit 2365A highlights the LTC2358 family of buffered input ADCs. The LTC2358/LTC2357/LTC2353/LTC2333 are low noise, high speed, 16-/18-bit successive approximation register (SAR) ADCs with integrated front end buffers. These ADCs accept a wide common mode range. Pico-amp inputs and high CMRR enable these ADCs to connect directly to a wide range of sensors without compromising measurement accuracy. The demo manual refers to the LTC2358-18 but applies to all parts in the family, the only differences being the number of bits, number of channels and the maximum sample rate. The LTC2358-18 has a flexible SoftSpan interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2X buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.

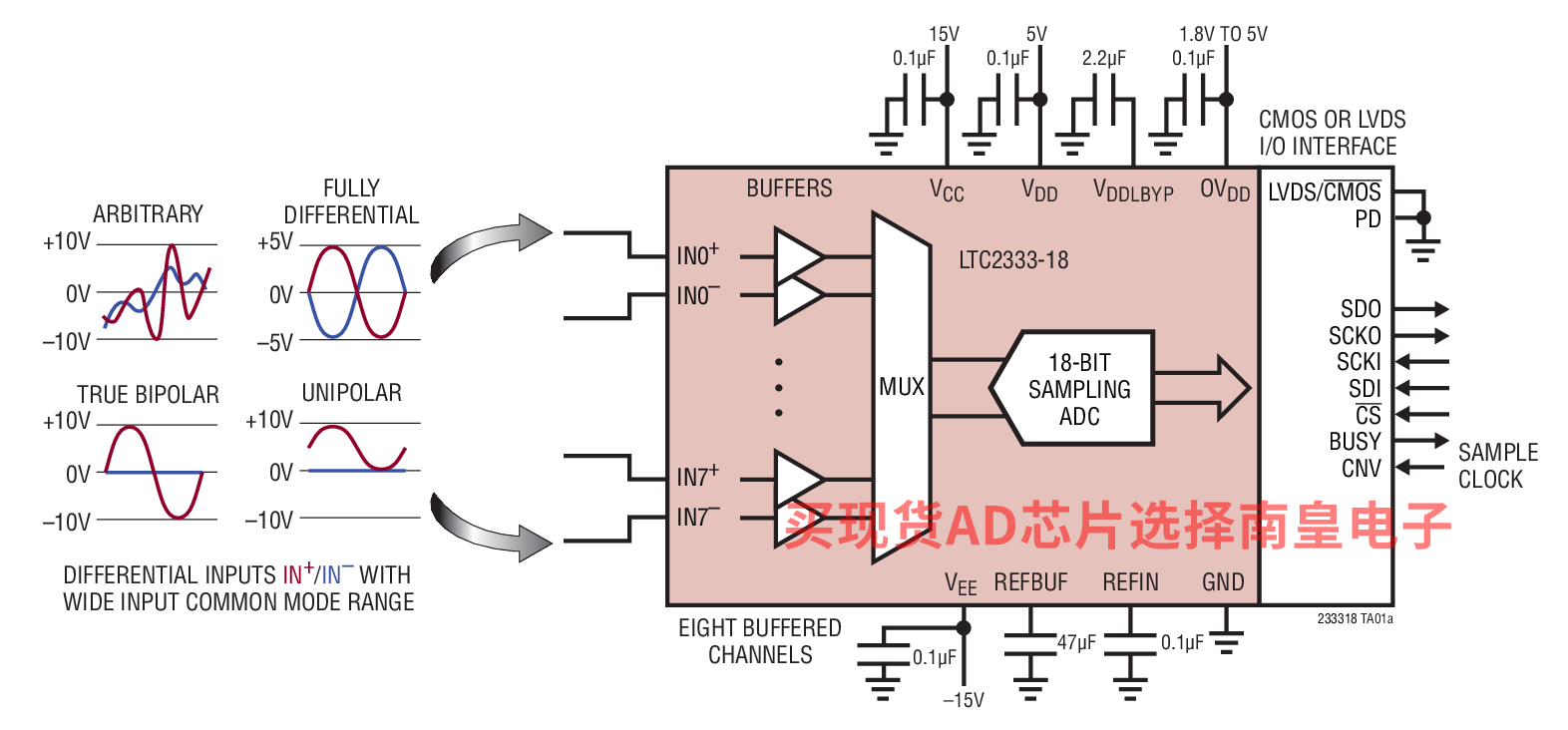

LTC2333-18的电路图解：

LTC2333-18的评估套件：
