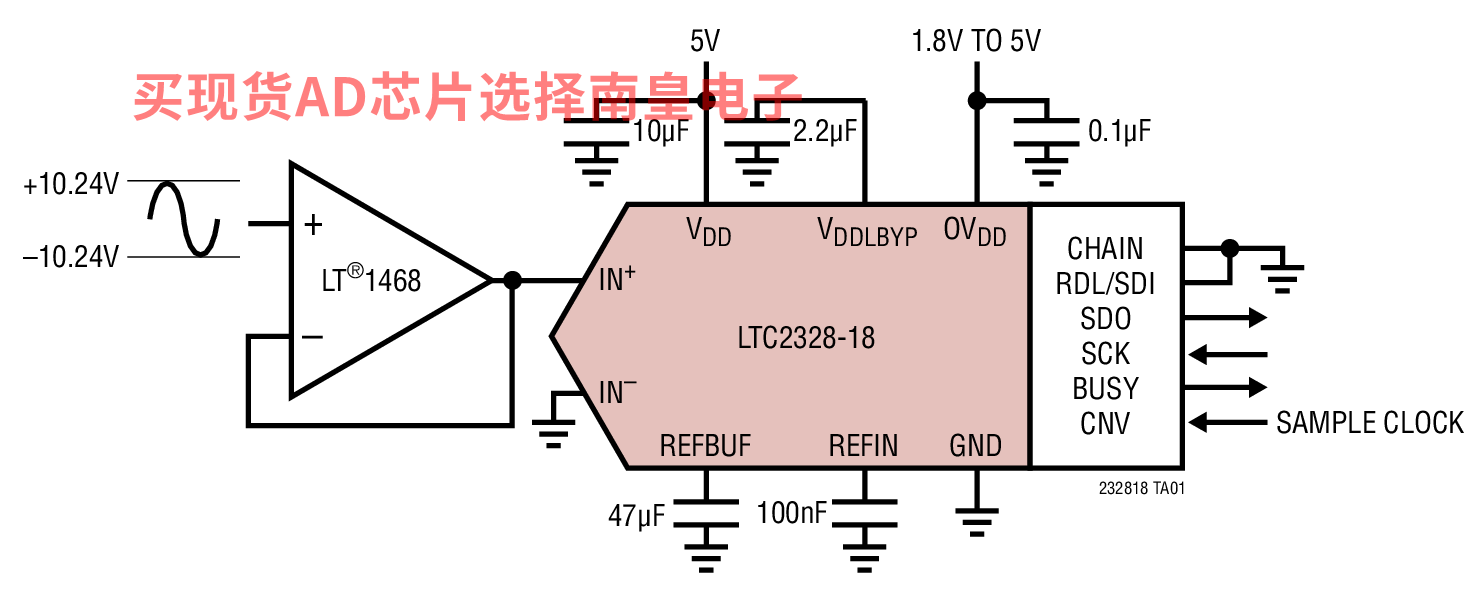

LTC2328-18 是一款低噪声、高速 18 位逐次逼近型寄存器 (SAR) ADC，其具有伪差分输入。LTC2328-18 采用单 5V 工作电源，具有一个 ±10.24V 的真正双极输入范围，从而使其非常适合于那些要求宽动态范围的高电压应用。LTC2328-18 实现了 ±5LSB INL (最大值)、无漏失码 (在 18 位) 和 95dB SNR。

LTC2328-18 具有一个支持单触发的内置基准缓冲器和低漂移 (20ppm/ºC 最大值) 2.048V 温度补偿型基准。另外，LTC2328-18 还具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时拥有一种菊链模式。1Msps 的高吞吐速率和无周期延迟特性使 LTC2328-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2328-18 仅消耗 50mW 的功率，并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功耗。此外，还提供了一种可将 LTC2328-18 的功耗降低至 300μW 的睡眠模式，以达到在待用期间进一步省电的目的。

• 可编程逻辑控制器
• 工业过程控制
• 高速数据采集
• 便携式或紧凑型仪表
• ATE

• 1Msps 吞吐速率
• ±5LSB INL (最大值)
• 保证 18 位，无漏失码
• 伪差分输入
• 真正的双极输入范围：±6.25V、±10.24V、±12.5V

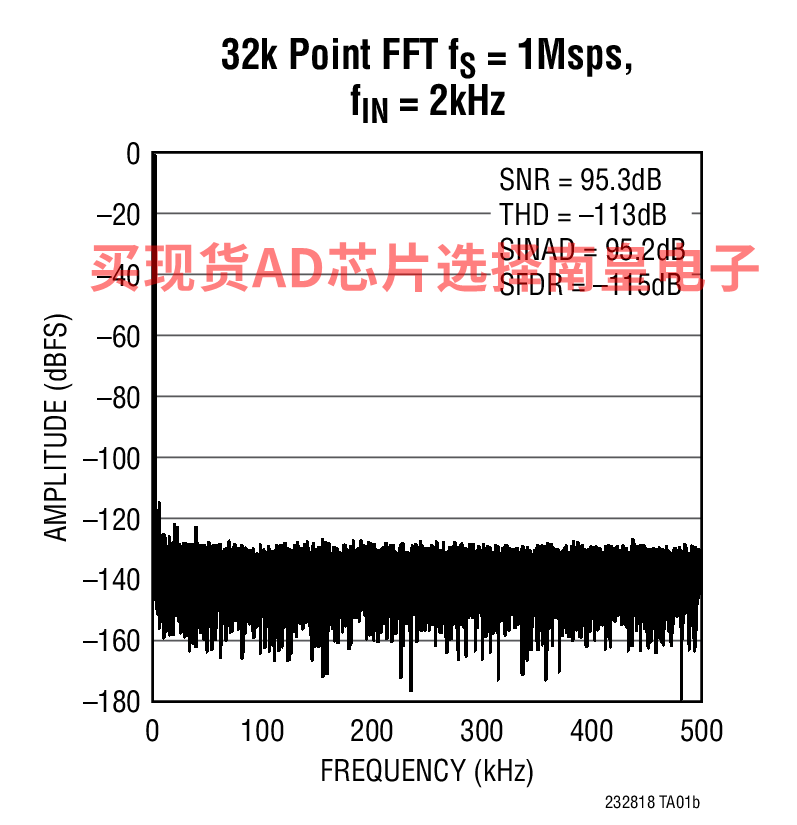

• 在 fIN = 2kHz 时的 SNR 典型值为 95dB
• 在 fIN = 2kHz 时的 THD 典型值为 –111dB
• 保证运作至 125ºC
• 单 5V 电源
• 低漂移 (20ppm/ºC 最大值) 2.048V 内部基准
• 支持单触发的内置基准缓冲器
• 无流水线延迟，无周期延迟
• 1.8V 至 5V I/O 电压
• 具菊链模式的 SPI 兼容型串行 I/O
• 内部转换时钟
• 功率耗散：50mW (典型值)

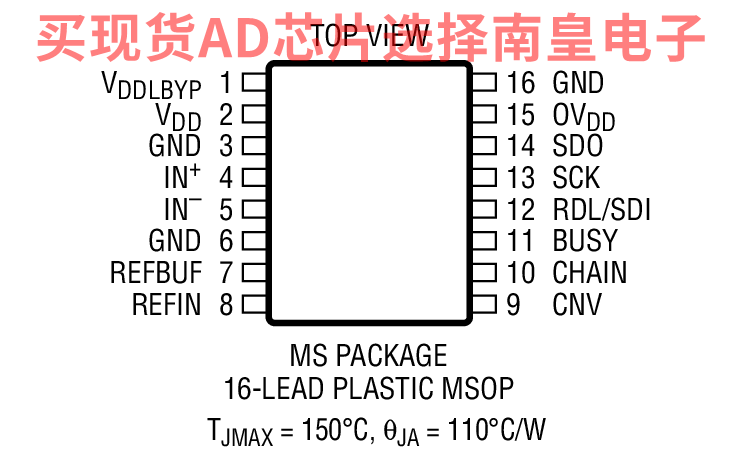

• 16 引脚 MSOP 封装

LTC2328CMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：38.98（100-499个）；32.08（1000+个）

LTC2328CMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：38.98（100-499个）；32.08（1000+个）

LTC2328HMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：51.54（100-499个）；42.42（1000+个）

LTC2328HMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：51.54（100-499个）；42.42（1000+个）

LTC2328IMS-18#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：44.86（100-499个）；36.92（1000+个）

LTC2328IMS-18#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：44.86（100-499个）；36.92（1000+个）

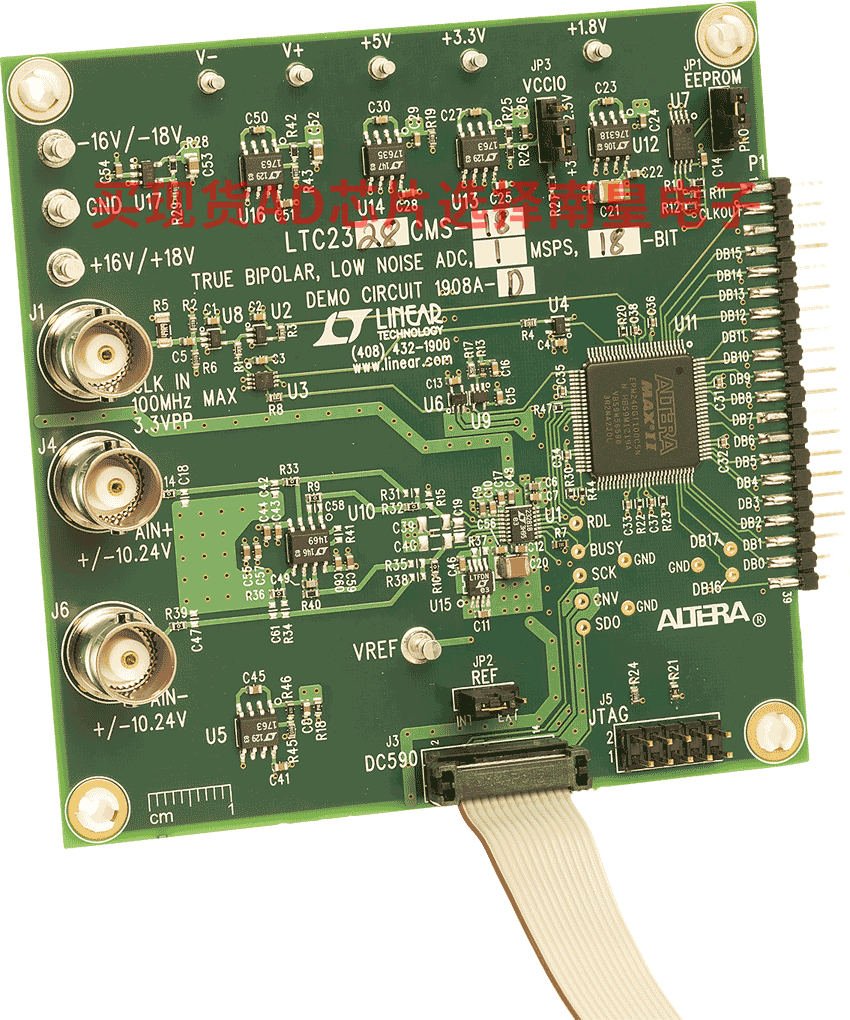

DC1908A-D：LTC2328-18演示板 | 具有真双极性+/-10V输入的18位、1Msps、单端SAR ADC。需要DC590或DC718

LTC2338/LTC2337/LTC2336/LTC2328/LTC2327/ LTC2326均为具有串行输出的真双极性、低功耗、低噪声ADC，可采用5V单电源供电。该演示手册针对LTC2338-18，但适用于该系列中的器件，主要区别在于最大采样速率和位数。LTC2338-18支持±20.48V全差分输入范围和100dB SNR，功耗仅为50mW，在18位下实现最大±4LSB INL无失码。DC1908A演示了LTC2338 18配合使用DC590 QuikEval和DC718 PScope数据采集板的直流和交流性能。使用DC590演示直流性能，如峰值至峰值噪声和直流线性度。
