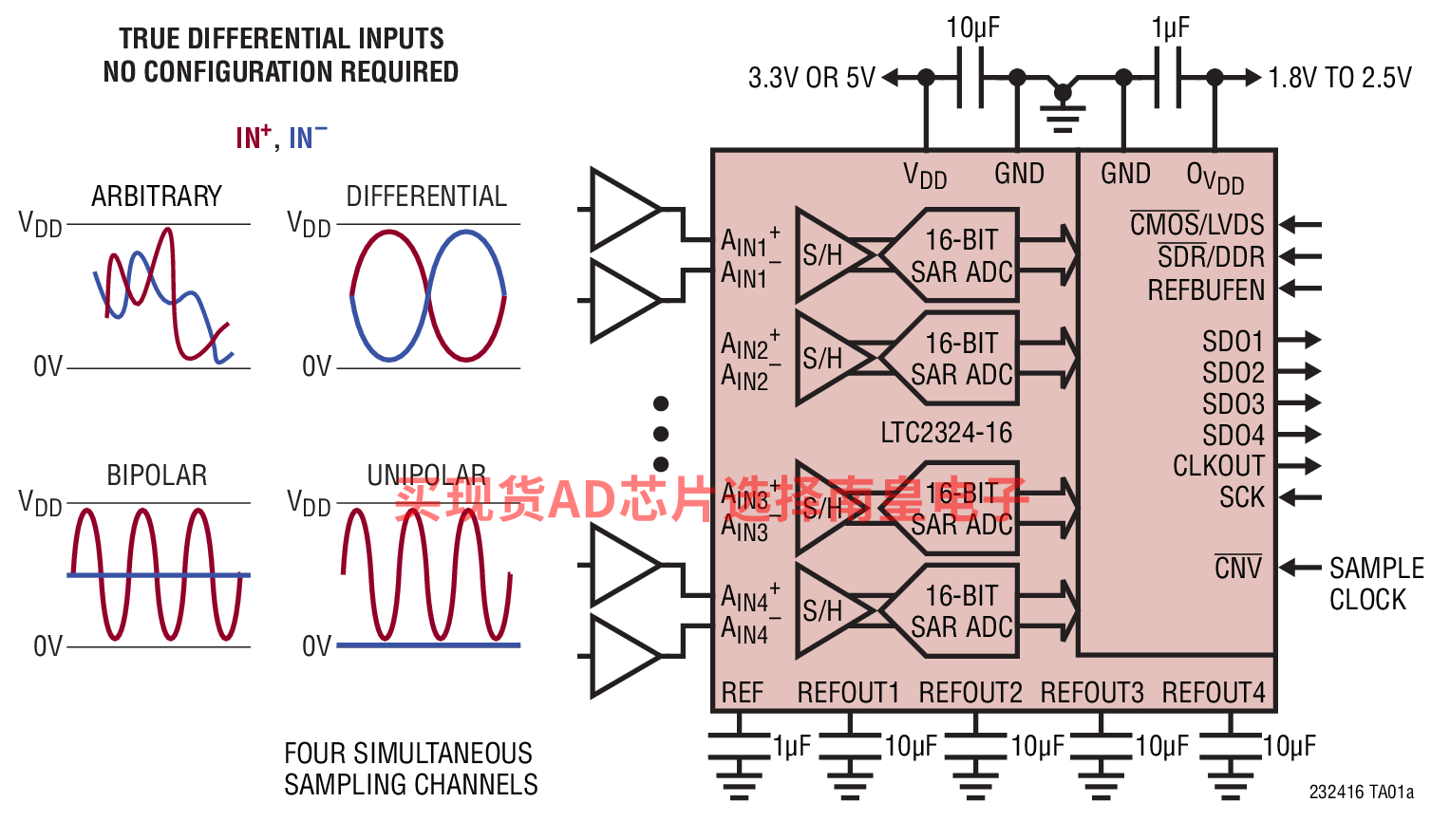

LTC2324-16 是一款低噪声、高速 4 通道 16 位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2324-16 采用单 3.3V 或 5V 电源工作，具有一个 8VP-P 差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2324-16 实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 82dB SNR。

LTC2324-16 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2324-16 还具有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 2Msps 的高吞吐速率和无延迟特性使 LTC2324-16 成为众多高速应用的理想选择。LTC2324-16 每个通道仅消耗 40mW 的功率，并提供了打盹和睡眠模式以把功耗降低至 26μW，从而达到在待用期间进一步省电的目的。

• 高速数据采集系统
• 通信
• 光网络
• 多相电机控制

• 每通道 2Msps 吞吐速率
• 4 个同时采样通道
• 保证 16 位，无漏失码
• 8VP-P 差分输入和宽输入共模范围

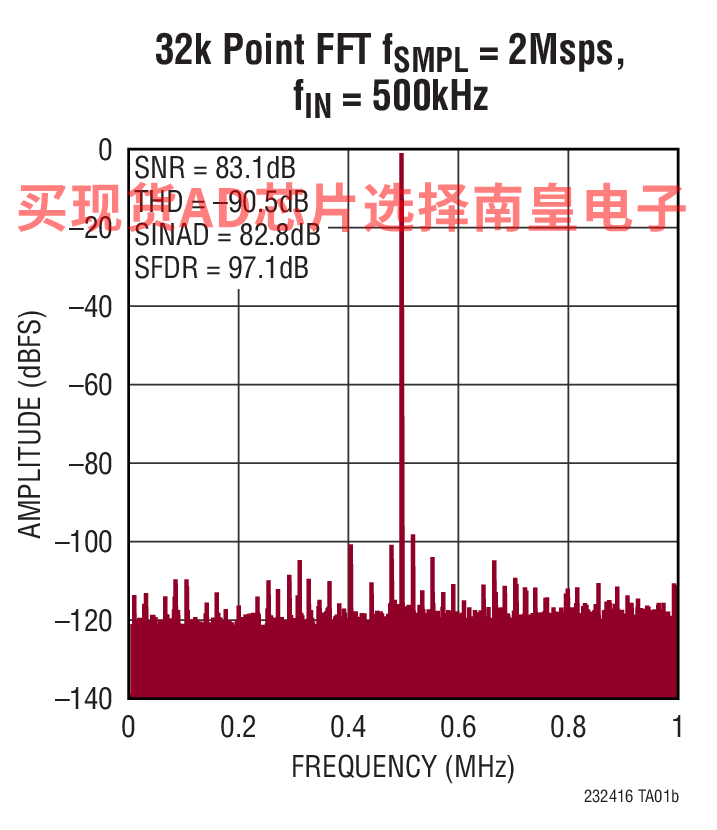

• 在 fIN = 500kHz 时的 SNR 典型值为 82dB
• 在 fIN = 500kHz 时的 THD 典型值为 –90dB
• 保证运作至 125°C
• 单 3.3V 或 5V 电源
• 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
• 1.8V 至 2.5V I/O 电压
• CMOS 或 LVDS SPI 兼容型串行 I/O
• 功耗：每通道 40mW (典型值)

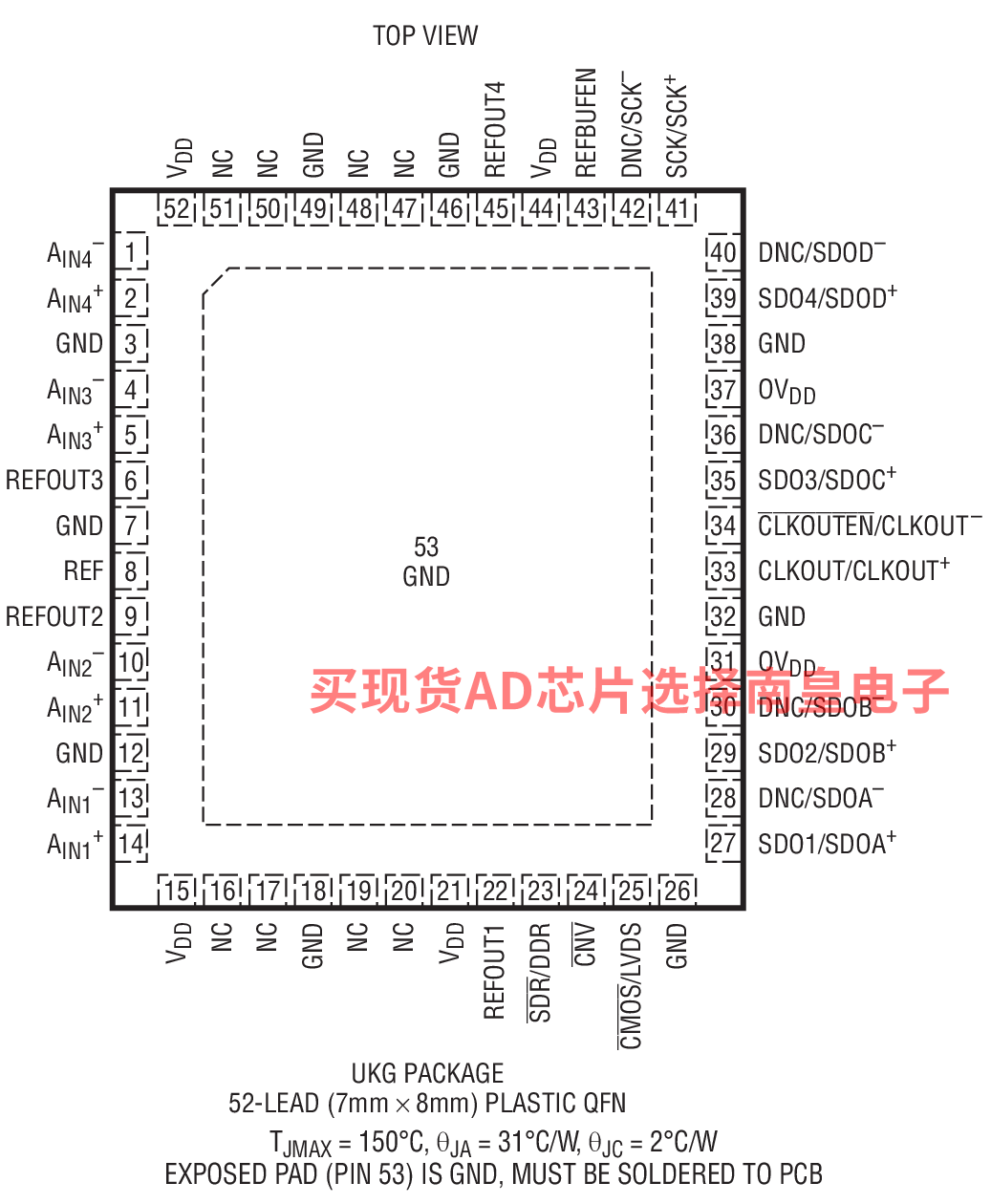

• 小外形 52 引脚 (7mm x 8mm) QFN 封装

LTC2324CUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：0 to 70C，AD官网报价：16.03（100-499个）；13.21（1000+个）

LTC2324CUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：16.03（100-499个）；13.21（1000+个）

LTC2324HUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 125C，AD官网报价：19.37（100-499个）；15.96（1000+个）

LTC2324HUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：19.37（100-499个）；15.96（1000+个）

LTC2324IUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：17.62（100-499个）；14.53（1000+个）

LTC2324IUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：17.62（100-499个）；14.53（1000+个）

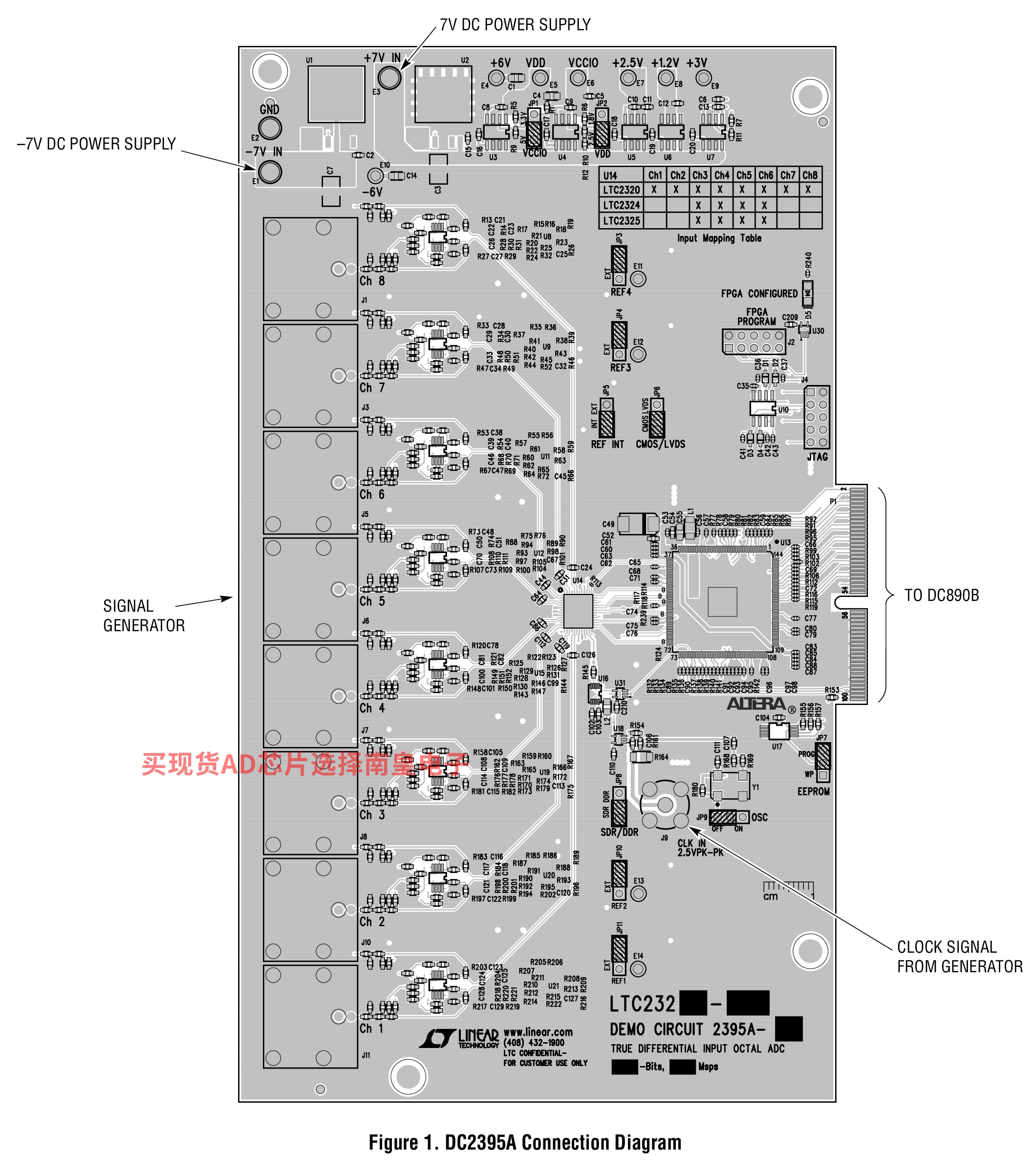

DC2395A-B：LTC2324-16 Demo Board | Quad, 16-Bit, 2Msps/ch Simultaneous Sampling SAR ADC (Requires DC890)

Demonstration circuit 2395A features the LTC2325/LTC2324/LTC2320 family. With up to 5Msps, these differential, multiple channel, 16-bit, serial, high speed successive approximation register (SAR) ADCs are available in a 52-lead QFN package. Each ADC has an internal 20ppm/°C maximum drift reference and an SPI-compatible serial interface that supports CMOS and LVDS logic. Note the demo board is configured for CMOS operation by default; see the note under JP8 for LVDS operation. The following text refers to the LTC2325, but applies to all members of the family, the only difference being the number of channels, the sample rate and/or the number of bits. The DC2395A demonstrates the DC and AC performance of the LTC2325 in conjunction with the DC890 PScope data collection board. Alternatively, by connecting the DC2395A into a customer application, the performance of the LTC2325 can be evaluated directly in that circuit.
