- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：同步采样ADC
- 功能描述：4 通道、12 位带符号位、每通道 2Msps、同时采样 ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

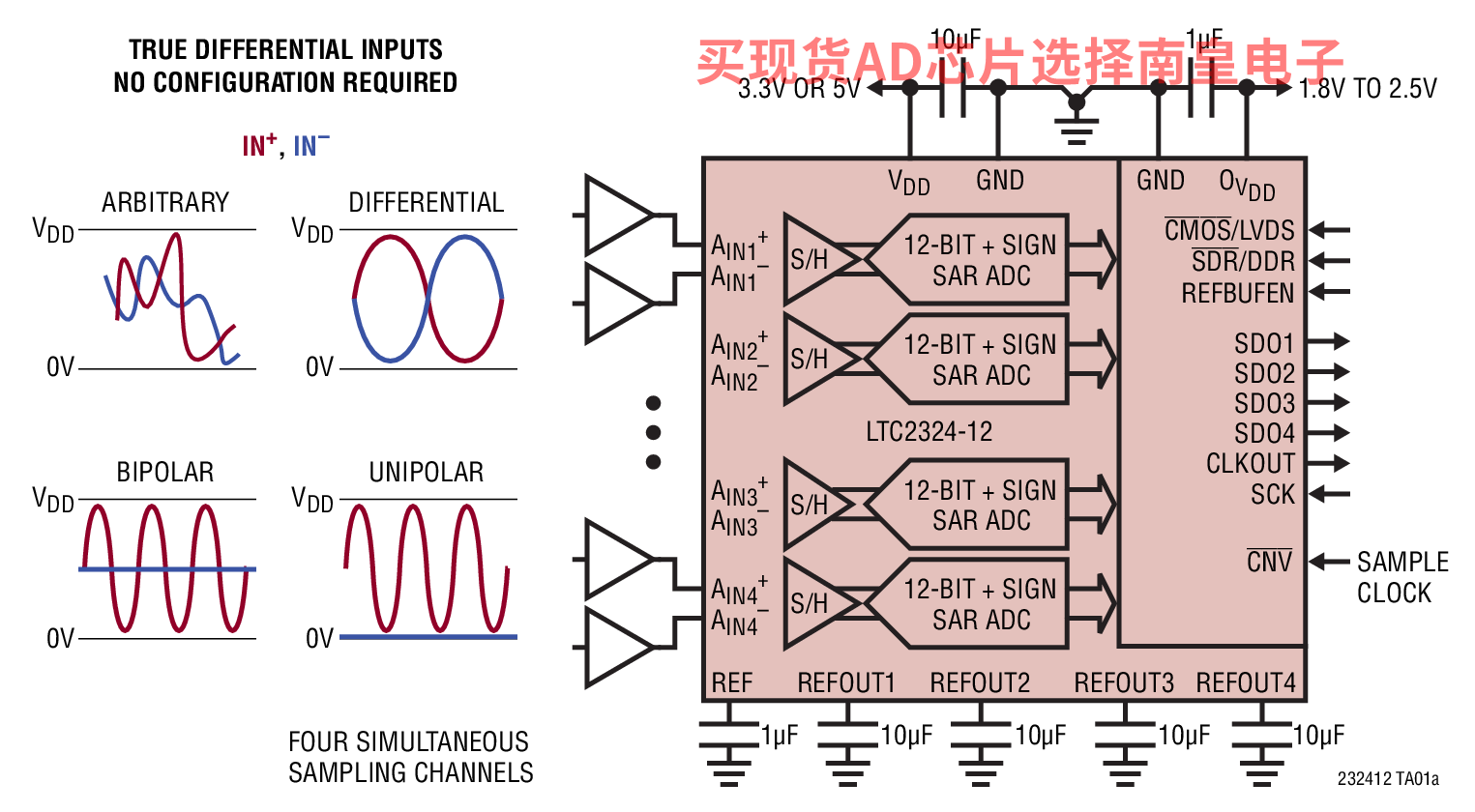

LTC2324-12 是一款低噪声、高速 4 通道 12 位带符号位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2324-12 采用单 3.3V 或 5V 电源工作，具有一个 8VP-P 差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2324-12 实现了 ±0.5LSB INL (最大值)、无漏失码 (在 12 位) 和 78dB SNR。
LTC2324-12 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2324-12 还具有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 2Msps 的高吞吐速率和无延迟特性使 LTC2324-12 成为众多高速应用的理想选择。LTC2324-12 每个通道仅消耗 40mW 的功率，并提供了打盹和睡眠模式以把功耗降低至 26μW，从而达到在待用期间进一步省电的目的。
应用
- 高速数据采集系统
- 通信
- 光网络
- 多相电机控制
- 每通道 2Msps 吞吐速率
- 4 个同时采样通道
- 保证 12 位，无漏失码
- 8VP-P 差分输入和宽输入共模范围

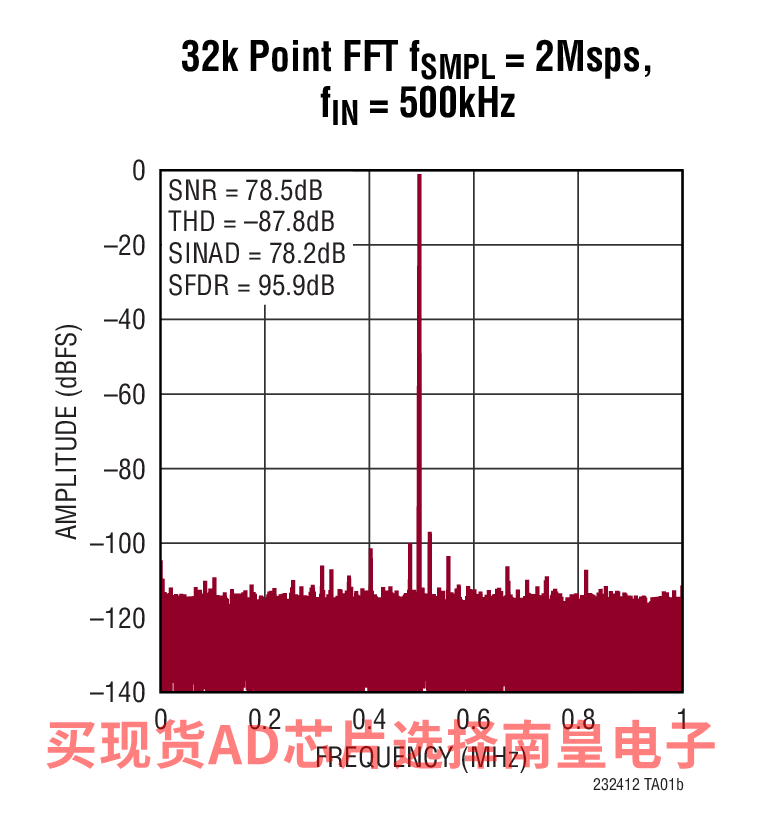

- 在 fIN = 500kHz 时的 SNR 典型值为 78dB
- 在 fIN = 500kHz 时的 THD 典型值为 –88dB
- 保证运作至 125°C
- 单 3.3V 或 5V 电源
- 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
- 1.8V 至 2.5V I/O 电压
- CMOS 或 LVDS SPI 兼容型串行 I/O
- 功耗：每通道 40mW (典型值)

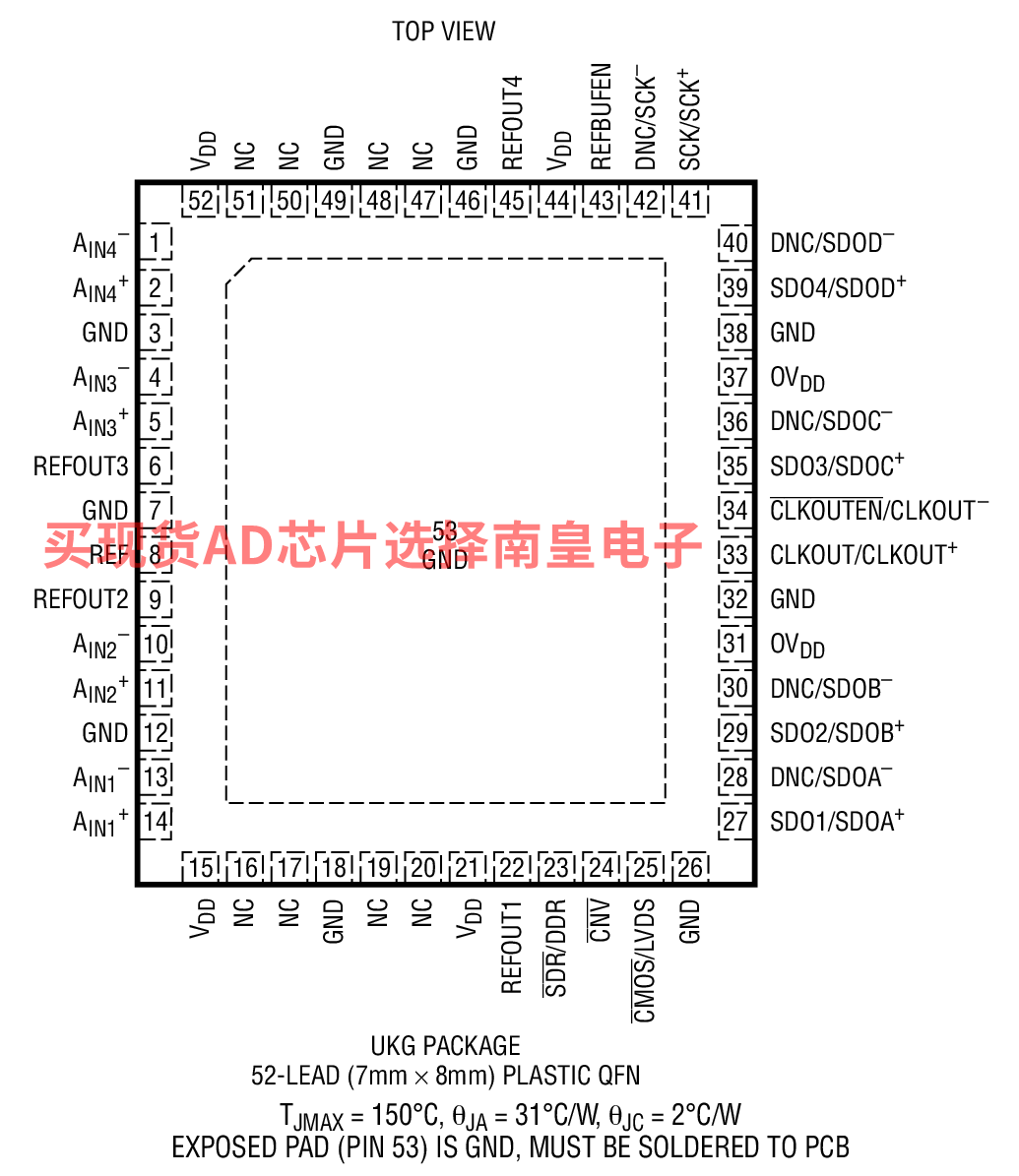

- 小外形 52 引脚 (7mm x 8mm) QFN 封装
LTC2324CUKG-12#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：0 to 70C，AD官网报价：9.35（100-499个）；7.71（1000+个）
LTC2324CUKG-12#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：9.35（100-499个）；7.71（1000+个）
LTC2324CUKG-14#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：0 to 70C，AD官网报价：13.35（100-499个）；11.01（1000+个）
LTC2324CUKG-14#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：13.35（100-499个）；11.01（1000+个）
LTC2324HUKG-12#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 125C，AD官网报价：11.42（100-499个）；9.42（1000+个）
LTC2324HUKG-12#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：11.42（100-499个）；9.42（1000+个）
LTC2324IUKG-12#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：10.42（100-499个）；8.59（1000+个）
LTC2324IUKG-12#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：10.42（100-499个）；8.59（1000+个）
DC2395A-H：LTC2324-12 演示板|四通道、12 位、每通道 2Msps 同步采样 SAR ADC（需要 DC890）
演示电路 2395A 内置 LTC2325 / LTC2324 / LTC2320 系列。这些差分、多通道、16 位、串行高速逐次逼近型寄存器 (SAR) ADC 具有高达 5Msps 的采样速率，采用 52 引脚 QFN 封装。每个 ADC 具有最大 20ppm/°C 的内部漂移基准电压源以及支持 CMOS 和 LVDS 逻辑的 SPI 兼容串行接口。请注意，该演示板默认配置为 CMOS 操作；有关 LVDS 操作，请参见 JP8 下的笔记。下文针对 LTC2325，但适用于该系列的所有产品，区别在于通道数、采样速率和/或位数。DC2395A 演示了 LTC2325 配合使用 DC890 PScope 数据采集板的直流和交流性能。或者，通过将 DC2395A 连接到客户应用，可直接在该电路中评估 LTC2325 的性能。
