LTC2321-16的基本参数
  • 制造厂商:AD
  • 产品类别:精密模数转换器- 20 MSPS
  • 技术类目:同步采样ADC
  • 功能描述:具宽输入共模范围的双通道、16 位、2Msps 差分输入 ADC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC2321-16的产品详情:

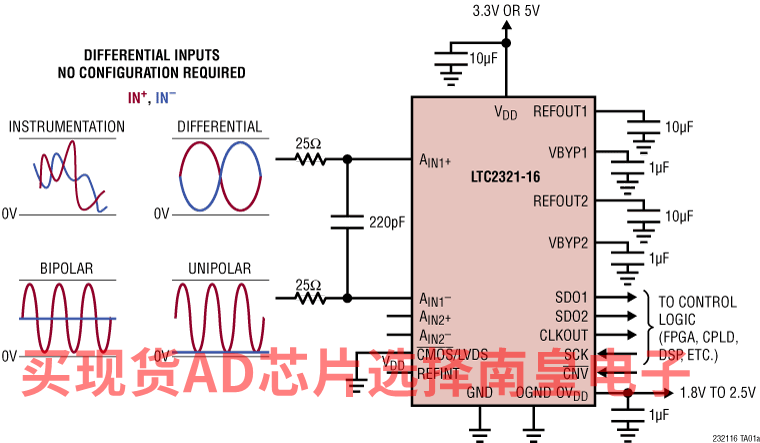

LTC2321-16 是一款低噪声、高速、双通道 16 位逐次逼近型寄存器 (SAR) ADC,其具有差分输入和宽输入共模范围。LTC2321-16 采用单 3.3V 或 5V 工作电源,具有一个 8VP-P 的差分输入范围,从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2321-16 实现了 ±4LSB INL (典型值)、无漏失码 (在 16 位) 和 81dB SNR。

LTC2321-16 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准。另外,LTC2321-16 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 2Msps 的高吞吐速率和无周期延迟特性使 LTC2321-16 成为众多高速应用的理想选择。LTC2321-16 每个通道仅消耗 31mW,并提供了打盹和睡眠模式以将功耗降低至 5μW,从而达到在待用期间进一步省电的目的。

应用

  • 高速数据采集系统
  • 通信
  • 远程数据采集
  • 成像
  • 光网络
  • 汽车
  • 多相电机控制
LTC2321-16的优势和特点:
  • 2Msps 吞吐速率
  • ±4LSB INL (典型值)
  • 保证 16 位,无漏失码
  • 8VP-P 差分输入和宽输入共模范围

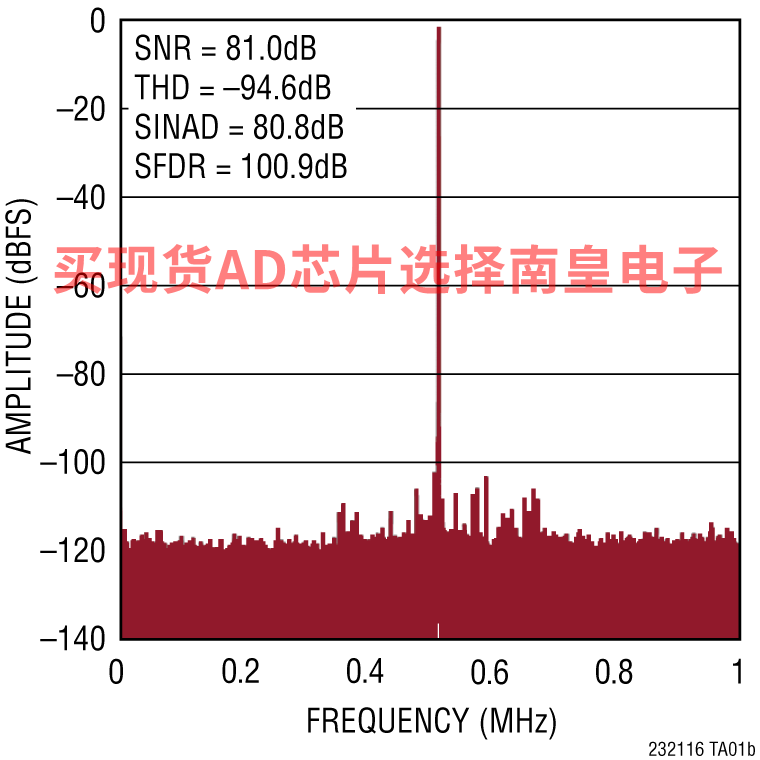

  • 在 fIN = 500kHz 时的 SNR 典型值为 81dB
  • 在 fIN = 500kHz 时的 THD 典型值为 –90dB
  • 无周期延迟
  • 保证运作至 125°C
  • 单 3.3V 或 5V 电源
  • 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
  • 1.8V 至 2.5V I/O 电压
  • CMOS 或 LVDS SPI 兼容型串行 I/O
  • 功耗:每通道为 31mW (典型值)

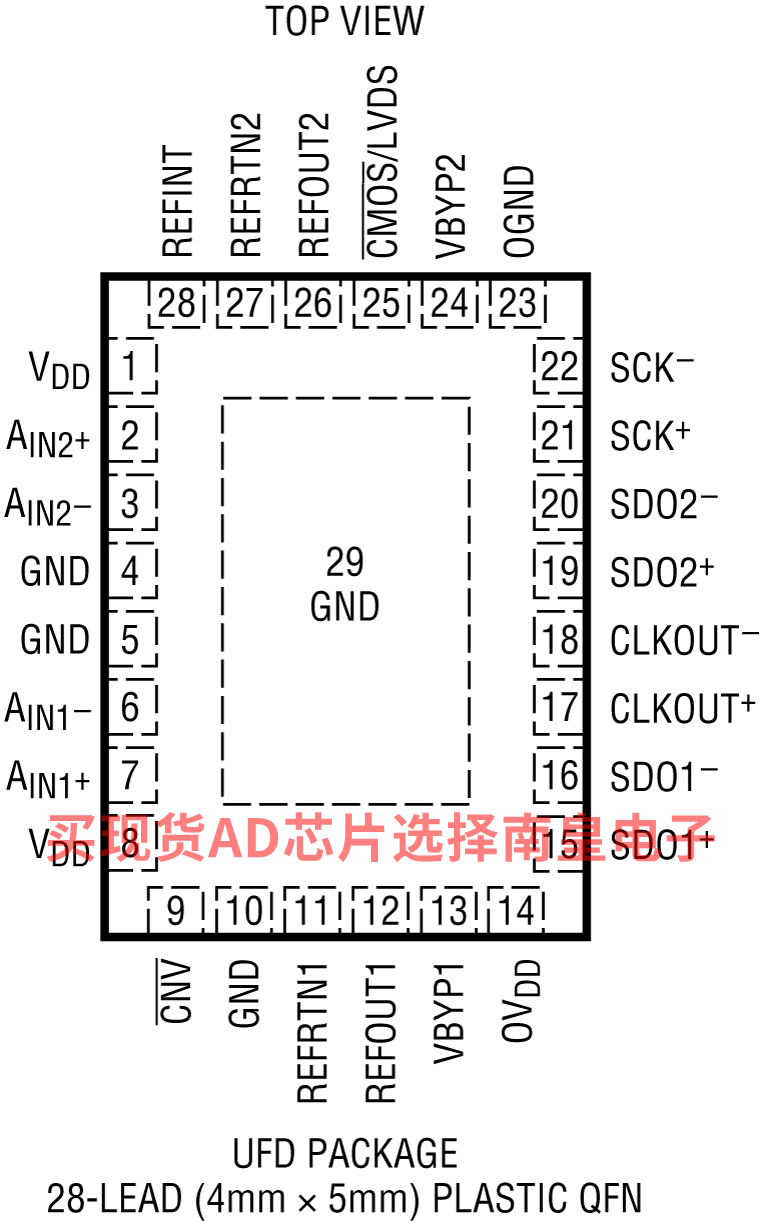

  • 小外形 28 引脚 (4mm x 5mm) QFN 封装
LTC2321-16具体的完整产品型号参数及价格(美元):

LTC2321CUFD-16#PBF,封装:28-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:管装,73,工作温度:0 to 70C,AD官网报价:13.35(100-499个);11.01(1000+个)

LTC2321CUFD-16#TRPBF,封装:28-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:13.35(100-499个);11.01(1000+个)

LTC2321HUFD-16#PBF,封装:28-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:管装,73,工作温度:-40 to 125C,AD官网报价:16.76(100-499个);13.82(1000+个)

LTC2321HUFD-16#TRPBF,封装:28-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:16.76(100-499个);13.82(1000+个)

LTC2321IUFD-16#PBF,封装:28-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:管装,73,工作温度:-40 to 85C,AD官网报价:14.7(100-499个);12.11(1000+个)

LTC2321IUFD-16#TRPBF,封装:28-Lead QFN (4mm x 5mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:14.7(100-499个);12.11(1000+个)

轻松满足您的AD芯片采购需求
LTC2321-16的评估套件:

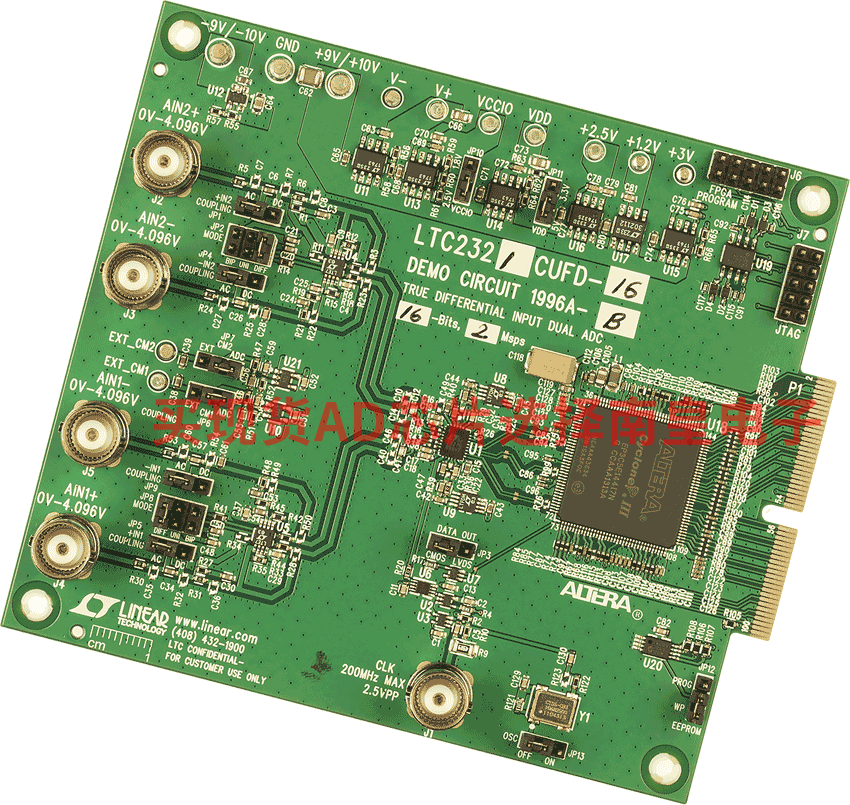

DC1996A-B:LTC2321-16演示板 | 双通道、16位2Msps真差分输入串行SAR ADC(需要DC890)

演示电路1996A内置LTC2323系列。这些差分、双通道、16位、串行高速逐次逼近型寄存器(SAR) ADC具有高达5Msps的采样速率,采用28引脚QFN封装。LTC2323系列具有20ppm/°C的内部基准电压源以及支持CMOS和LVDS逻辑的SPI兼容串行接口。请注意,该演示板默认配置为CMOS操作;有关LVDS操作,请参见JP3下的笔记。该演示手册针对LTC2323,但适用于该系列中的所有器件,主要区别在于采样速率和位数。
