LTC2321-12（具宽输入共模范围的双通道、12 位带符号位、2Msps 差分输入 ADC）-AD代理

LTC2321-12的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：同步采样ADC
功能描述：具宽输入共模范围的双通道、12 位带符号位、2Msps 差分输入 ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2321-12的产品详情：

LTC2321-12 是一款低噪声、高速、双通道 12 位带符号位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2321-12 采用单 3.3V 或 5V 工作电源，具有一个 8VP-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2321-12 实现了 ±0.5LSB INL (典型值)、无漏失码 (在 12 位) 和 73dB SNR。

LTC2321-12 具有一个内置的低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2321-12 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 2Msps 的高吞吐速率和零周期延迟特性使 LTC2321-12 成为众多高速应用的理想选择。LTC2321-12 每个通道仅消耗 30mW 的功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。

Applications

高速数据采集系统
通信
远程数据采集
成像
光网络
汽车
多相电机控制

LTC2321-12的优势和特点：

2Msps 吞吐速率
±0.5LSB INL (典型值)
保证 12 位，无漏失码
8VP-P 差分输入和宽输入共模范围

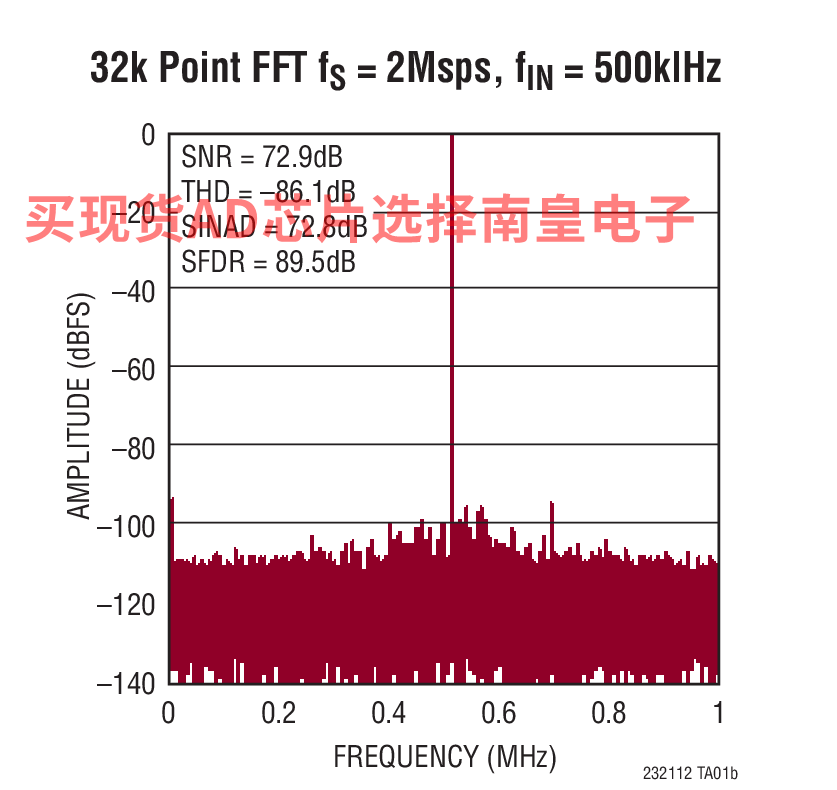

在 fIN = 500kHz 时的 SNR 典型值为 73dB
在 fIN = 500kHz 时的 THD 典型值为 –85dB
保证运作至 125ºC
单 3.3V 或 5V 电源
低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
1.8V 至 2.5V I/O 电压
CMOS 或 LVDS SPI 兼容型串行 I/O
功率耗散：每个通道为 30mW (典型值)

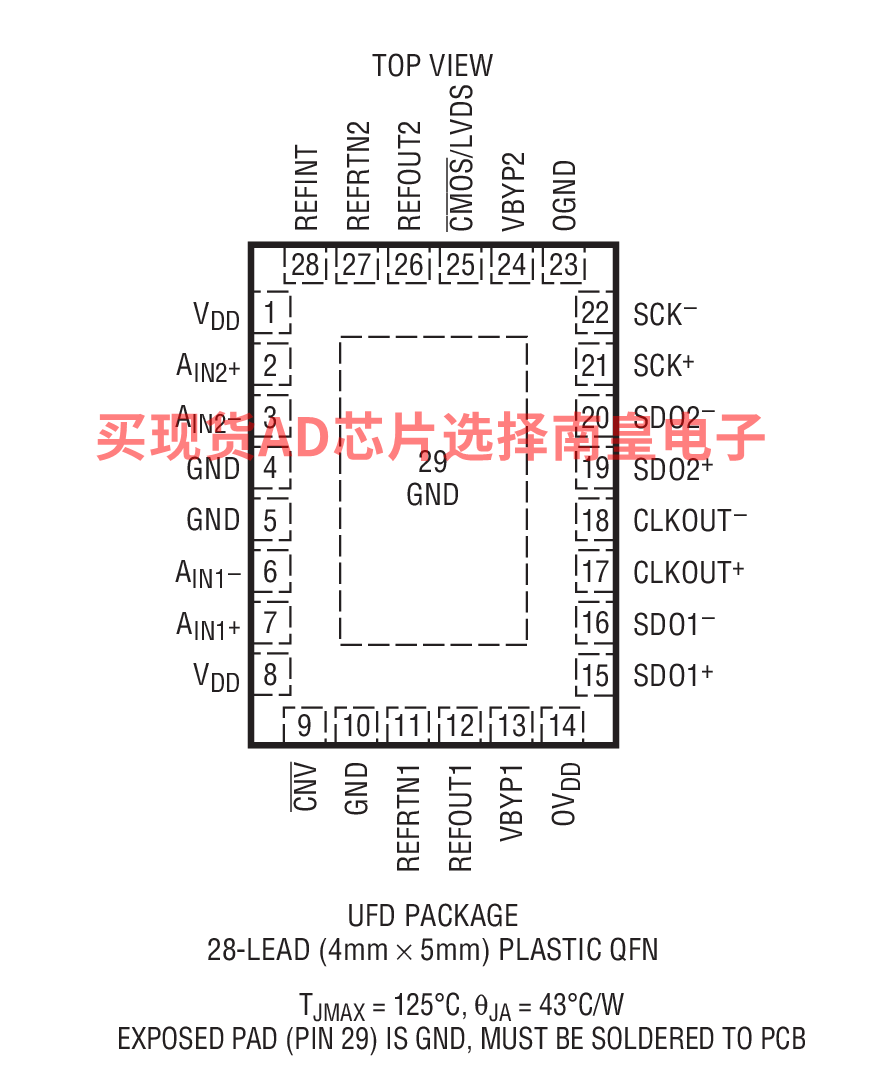

小外形 28 引脚 (4mm x 5mm) QFN 封装

LTC2321-12具体的完整产品型号参数及价格（美元）：

LTC2321CUFD-12#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：6.68（100-499个）；5.51（1000+个）

LTC2321CUFD-12#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.68（100-499个）；5.51（1000+个）

LTC2321HUFD-12#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：8.75（100-499个）；7.22（1000+个）

LTC2321HUFD-12#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：8.75（100-499个）；7.22（1000+个）

LTC2321IUFD-12#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：7.48（100-499个）；6.17（1000+个）

LTC2321IUFD-12#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.48（100-499个）；6.17（1000+个）

LTC2321-12的评估套件：

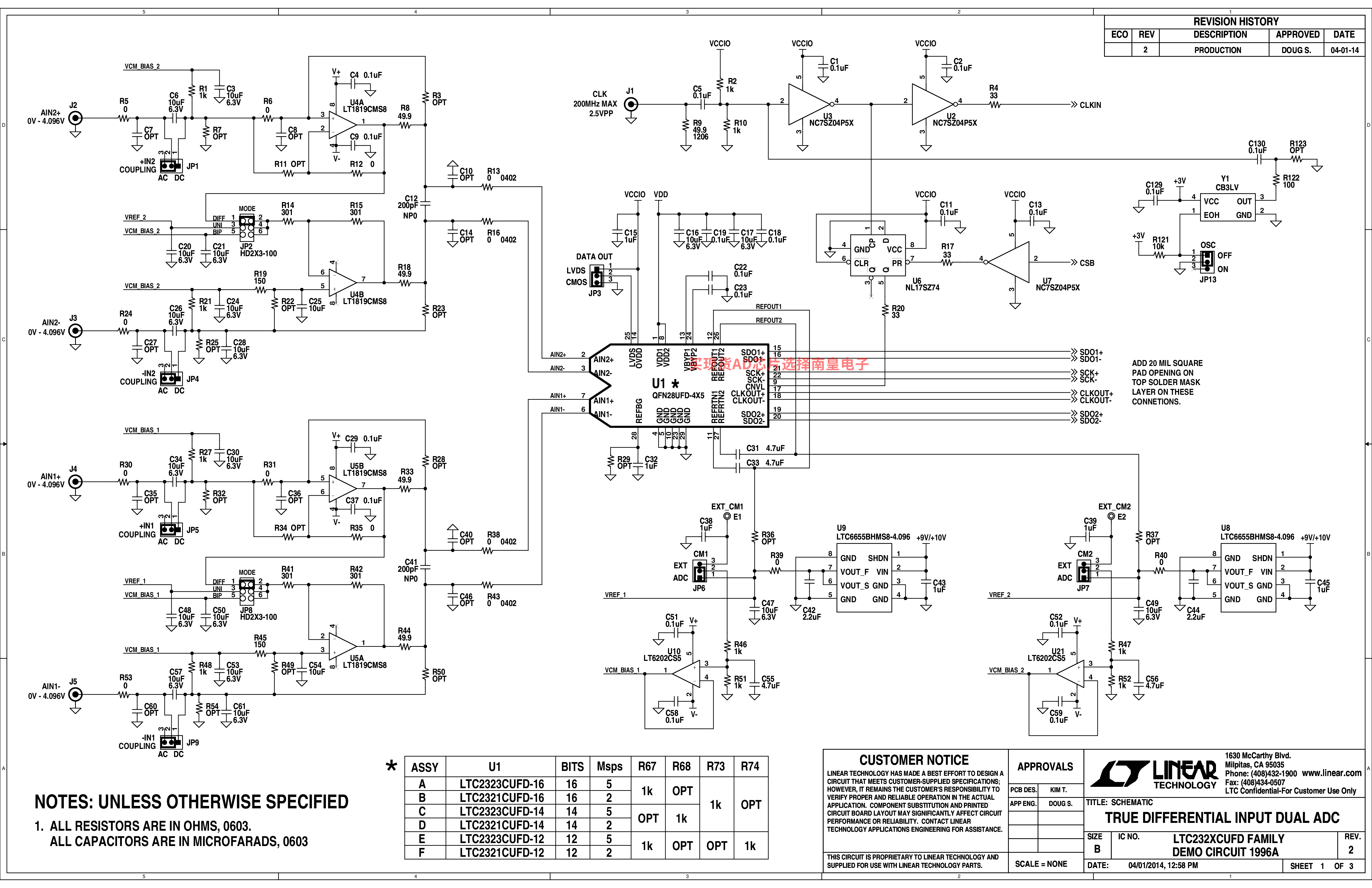

DC1996A-F：LTC2321-12 Demo Board | Dual, 12-Bit, 2Msps True Differential Input Serial SAR ADC (Requires DC890)

Demonstration circuit 1996A features the LTC2323 family. With up to 5Msps, these differential, dual channel, 16-bit, serial, high speed successive approximation register (SAR) ADCs are available in a 28-lead QFN package. The LTC2323 family has an internal 20ppm/°C reference and an SPI-compatible serial interface that supports CMOS and LVDS logic. Note the demo board is configured for CMOS operation by default; see the note under JP3 for LVDS operation. The demo manual refers to the LTC2323, but applies to all members of the family, the only difference being the sample rate and the number of bits.

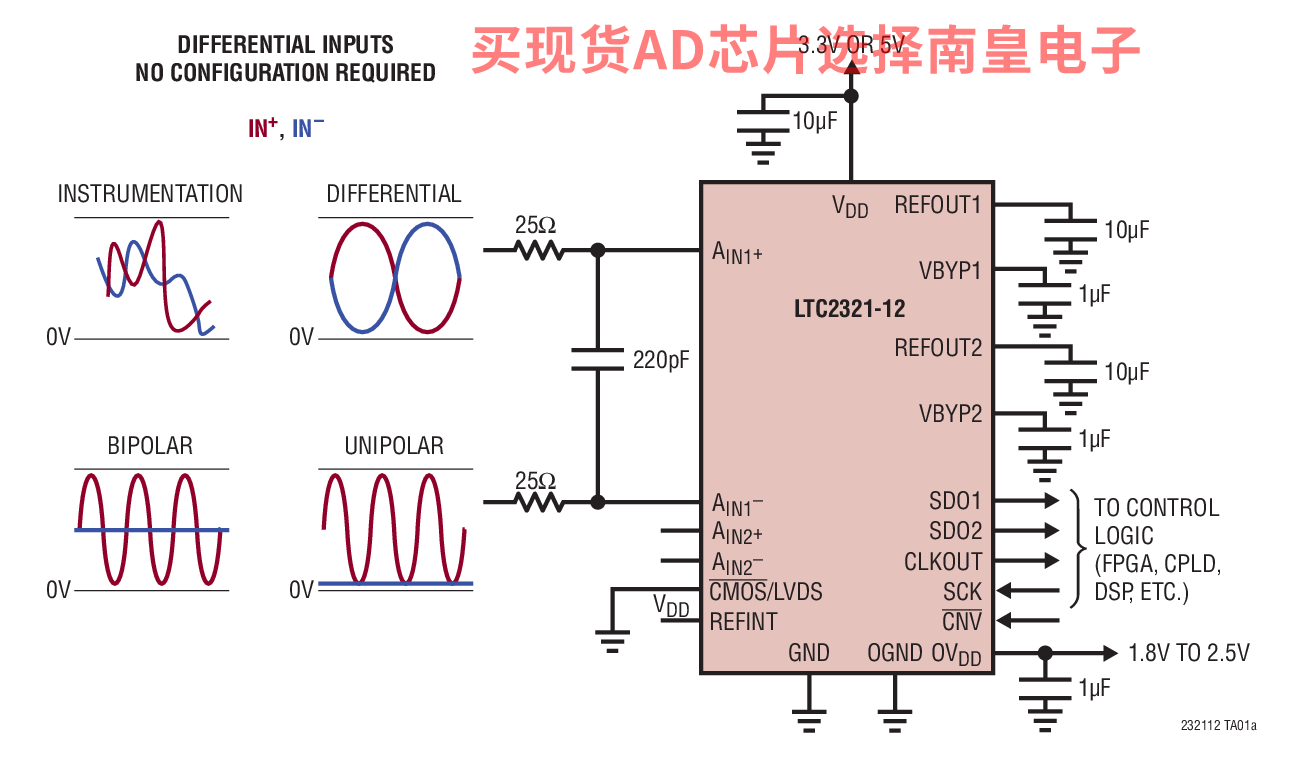

LTC2321-12的电路图解：

LTC2321-12的评估套件：
