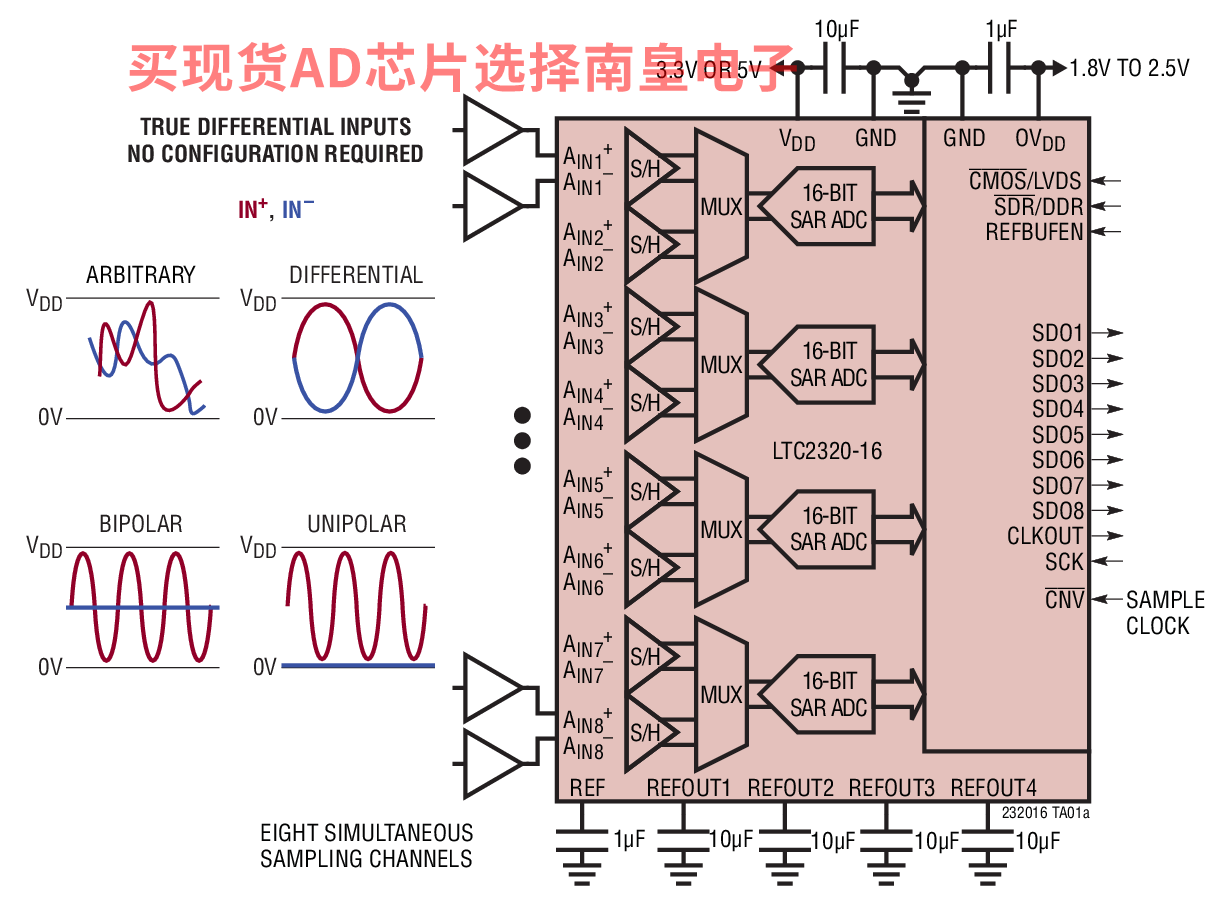

LTC2320-16 是一款低噪声、高速、8 通道 16 位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2320-16 采用单 3.3V 或 5V 工作电源，具有一个 8VP-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2320-16 实现了 ±2LSB INL (典型值)、无漏失码 (在 16 位) 和 82dB SNR。

LTC2320-16 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2320-16 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道1.5Msps 的高吞吐速率和无延迟特性使 LTC2320-16 成为众多高速应用的理想选择。LTC2320-16 每个通道仅消耗 20mW 的功率，并提供了打盹和睡眠模式以将功耗降低至 26μW，从而达到在待用期间进一步省电的目的。

• 高速数据采集系统
• 通信
• 光网络
• 多相电机控制



• 每通道 1.5Msps 吞吐速率
• 8 个同时采样通道
• 保证 16 位，无漏失码
• 8VP-P 差分输入和宽输入共模范围

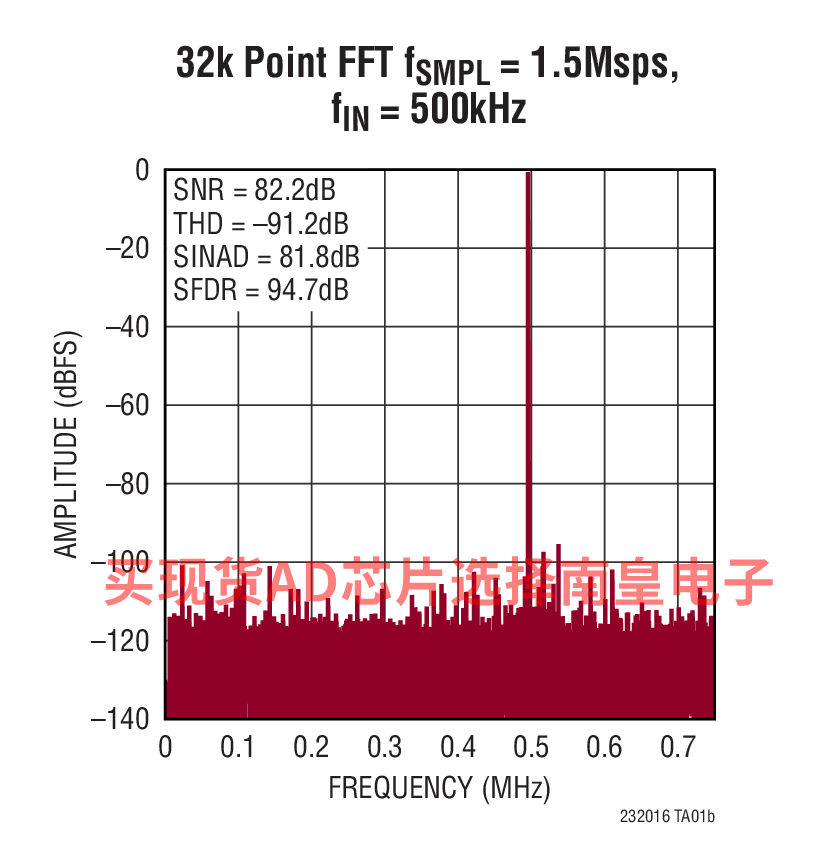

• 在 fIN = 500kHz 时的 SNR 典型值为 82dB
• 在 fIN = 500kHz 时的 THD 典型值为 –90dB
• 保证运作至 125°C
• 单 3.3V 或 5V 电源
• 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
• 1.8V 至 2.5V I/O 电压
• CMOS 或 LVDS SPI 兼容型串行 I/O
• 功耗为每个通道为 20mW (典型值)

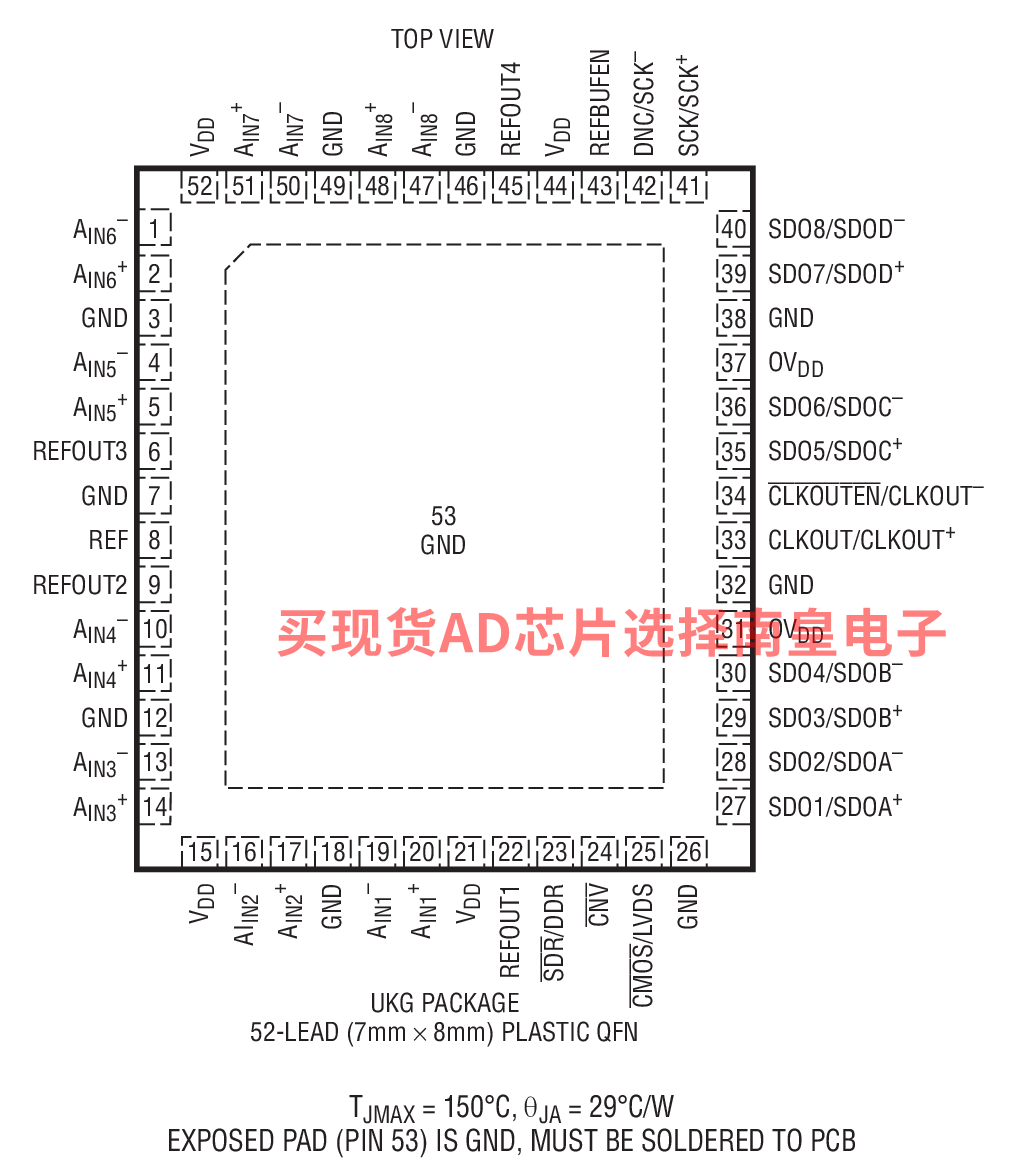

• 小外形 52 引脚 (7mm x 8mm) QFN 封装



LTC2320CUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：0 to 70C，AD官网报价：22.15（100-499个）；18.26（1000+个）

LTC2320CUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：22.15（100-499个）；18.26（1000+个）

LTC2320HUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 125C，AD官网报价：26.76（100-499个）；22.06（1000+个）

LTC2320HUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：26.76（100-499个）；22.06（1000+个）

LTC2320IUKG-16#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：24.09（100-499个）；19.86（1000+个）

LTC2320IUKG-16#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：24.09（100-499个）；19.86（1000+个）

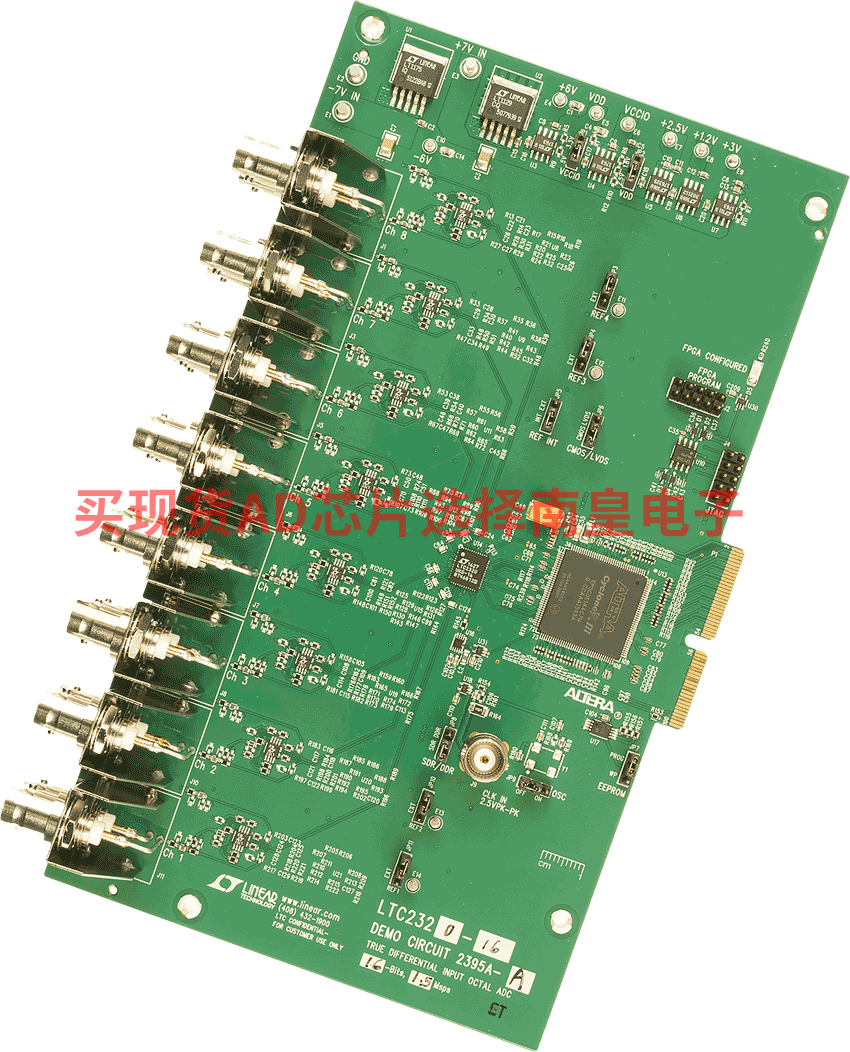

DC2395A-A：LTC2320-16演示板 | 八通道、16位、每通道1.5Msps同步采样SAR ADC（需要DC890）

演示电路2395A内置LTC2325/LTC2324/LTC2320系列。这些差分、多通道、16位、串行高速逐次逼近型寄存器(SAR) ADC具有高达5Msps的采样速率，采用52引脚QFN封装。每个ADC具有最大20ppm/°C的内部漂移基准电压源以及支持CMOS和LVDS逻辑的SPI兼容串行接口。请注意，该演示板默认配置为CMOS操作；有关LVDS操作，请参见JP8下的笔记。该演示手册针对LTC2325，但适用于该系列的所有产品，主要区别在于通道数、采样速率和/或位数。
