LTC2315-12 是一款 12 位、5Msps、串行采样 A/D 转换器，其在 2.7V 至 5.25V 的宽可调模拟电源电压范围内的吸收电流仅为 6mA。LTC2315-12 包含一个集成型带隙和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的应用解决方案。LTC2315-12 在对一个 500kHz 输入频率进行采样时实现了 72.6dB SINAD 和 -84dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2315-12 非常适合于紧凑、低功率的高速系统。另外，LTC2315-12 还提供了打盹和睡眠模式，以在系统内部进一步优化器件的功耗。

LTC2315-12 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。5Msps 的高吞吐速率使 LTC2315-12 成为众多高速应用的理想选择。

• 通信系统
• 高速数据采集
• 手持式终端接口
• 医疗成像
• 不间断电源
• 电池供电式系统
• 汽车

• 5Msps 吞吐速率
• 保证 12 位，无漏失码
• 内部基准：2.048V / 4.096V 范围
• 低噪声：73dB SNR
• 低功耗：6.4mA (在 5Msps 和 5V)
• 双电源范围：3V / 5V 运作
• 睡眠模式具有 <1µA 的典型电源电流
• 可快速唤醒的打盹模式 (在单个转换周期之内)
• 分离的 1.8V 至 5V 数字 I/O 电源
• 高速 SPI 兼容型串行 I/O
• 保证工作温度范围：-40ºC 至 125ºC
• 8 引脚 TSOT-23 封装

LTC2315CTS8-12#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：6.91（100-499个）；5.74（1000+个）

LTC2315CTS8-12#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.91（100-499个）；5.74（1000+个）

LTC2315HTS8-12#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：9.13（100-499个）；7.58（1000+个）

LTC2315HTS8-12#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：9.13（100-499个）；7.58（1000+个）

LTC2315HTS8-12#WTRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：

LTC2315HTS8-12#WTRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：

LTC2315ITS8-12#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：7.94（100-499个）；6.6（1000+个）

LTC2315ITS8-12#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.94（100-499个）；6.6（1000+个）

LTC2315ITS8-12#WTRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：

LTC2315ITS8-12#WTRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

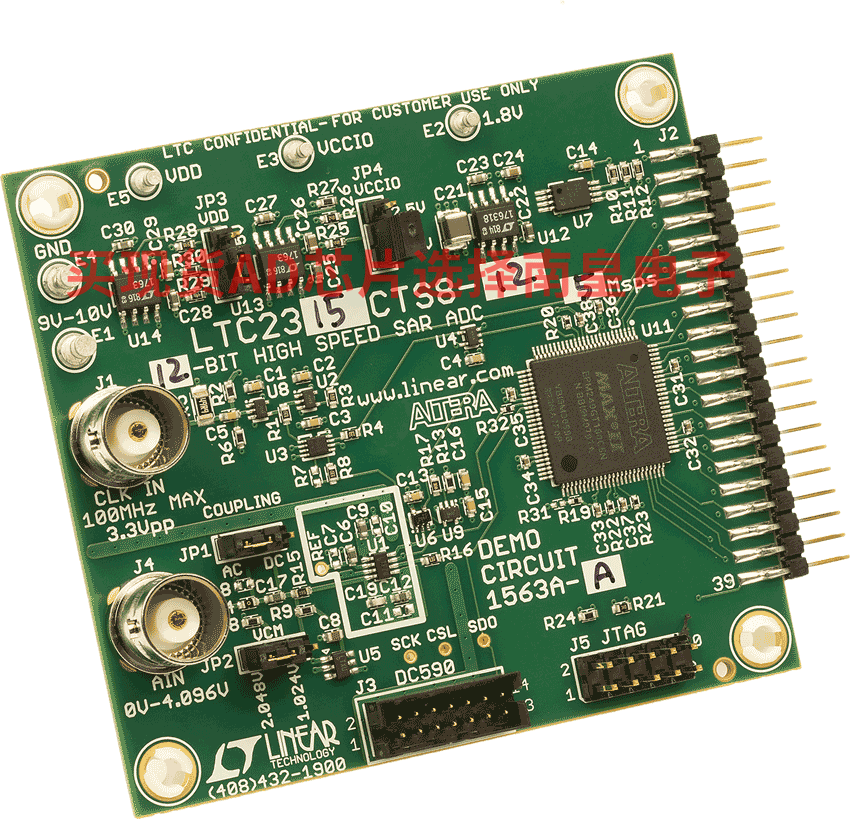

DC1563A-A：LTC2315-12 Demo Board | 12-bit, 5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)

DC1563A-A: Demo Board for the LTC2315-12 12-Bit, 5Msps Serial Sampling ADC in TSOT.
