- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：单通道模数转换器
- 功能描述：采用 TSOT 封装的 14 位、4.5Msps、串行采样 ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

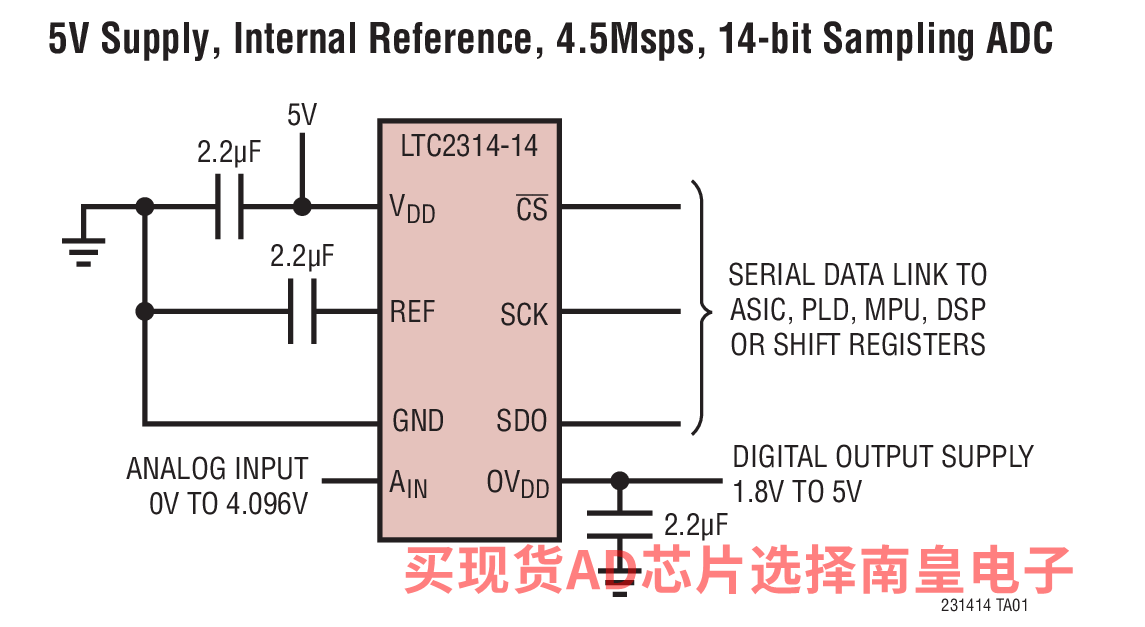

LTC2314-14 是一款 14 位、4.5Msps、串行采样 A/D 转换器，其在 2.7V 至 5.25V 的宽可调模拟电源电压范围内的吸收电流仅为 6.2mA。LTC2314-14 包含一个集成型带隙和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的应用解决方案。LTC2314-14 在对一个 500kHz 输入频率进行采样时实现了 77dB SINAD 和 -85dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2314-14 非常适合于紧凑、低功率的高速系统。另外，LTC2314-14 还提供了打盹和睡眠模式，以在系统内部进一步优化器件的功耗。
LTC2314-14 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。4.5Msps 的高吞吐速率使 LTC2314-14 成为众多高速应用的理想选择。
应用
- 通信系统
- 高速数据采集
- 手持式终端接口
- 医疗成像
- 不间断电源
- 电池供电式系统
- 汽车
- 4.5Msps 吞吐速率
- 保证 14 位，无漏失码
- 内部基准：2.048V / 4.096V 范围

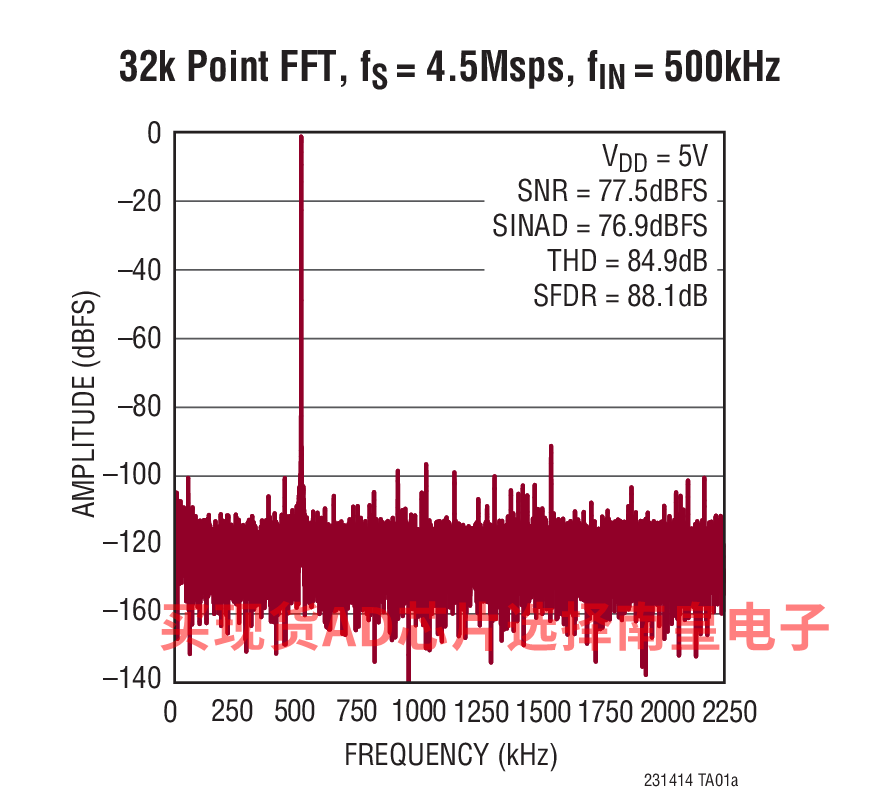

- 低噪声：77.5dB SNR
- 低功率：6.2mA (在 4.5Msps 和 5V)
- 双电源范围：3V / 5V 运作
- 睡眠模式具有 <1µA 的典型电源电流
- 可快速唤醒的打盹模式 (在单个转换周期之内)
- 单独的 1.8V 至 5V 数字 I/O 电源
- 高速 SPI 兼容型串行 I/O
- 保证工作温度范围：-40°C 至 125°C
- 8 引脚 TSOT-23 封装
LTC2314CTS8-14#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：13.29（100-499个）；11.01（1000+个）
LTC2314CTS8-14#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：13.29（100-499个）；11.01（1000+个）
LTC2314HTS8-14#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：17.58（100-499个）；14.54（1000+个）
LTC2314HTS8-14#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：17.58（100-499个）；14.54（1000+个）
LTC2314ITS8-14#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：15.28（100-499个）；12.65（1000+个）
LTC2314ITS8-14#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：15.28（100-499个）；12.65（1000+个）

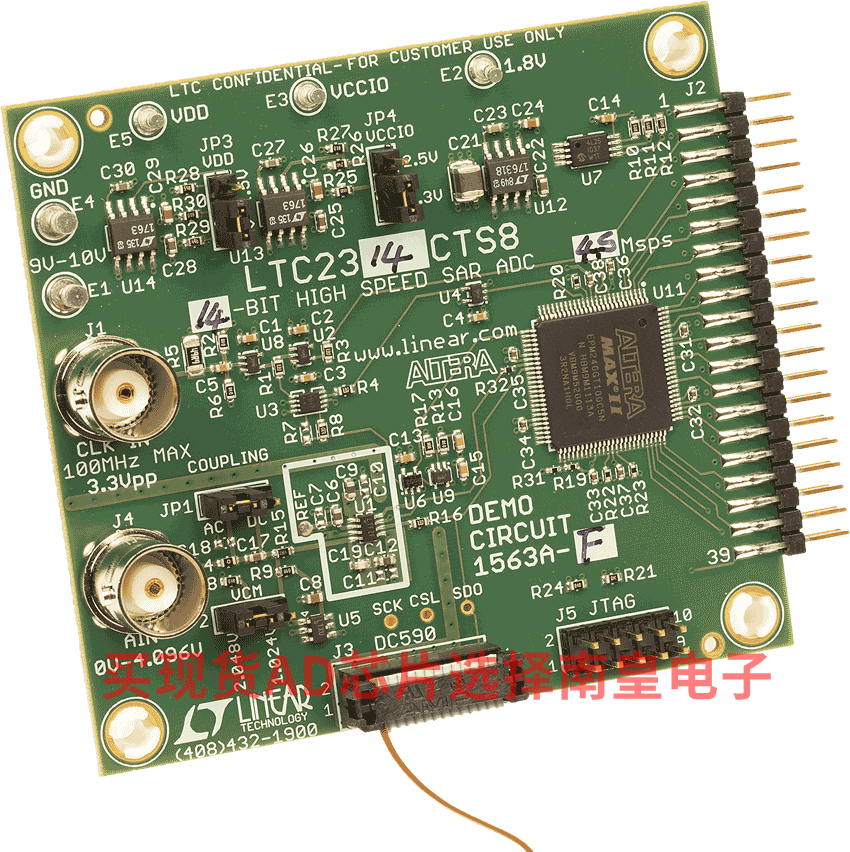

DC1563A-F：LTC2314-14 Demo Board | 14-Bit, 4.5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)
DC1563A-F: Demo Board for the LTC2314-14 14-Bit, 4.5Msps Serial Sampling ADC in TSOT.
