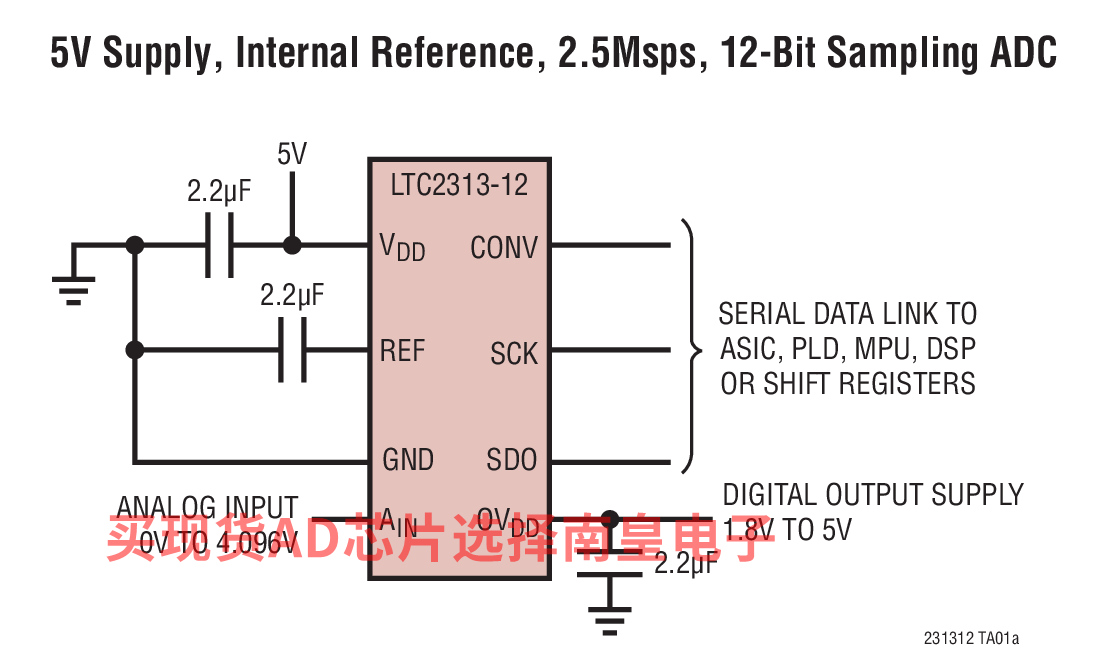

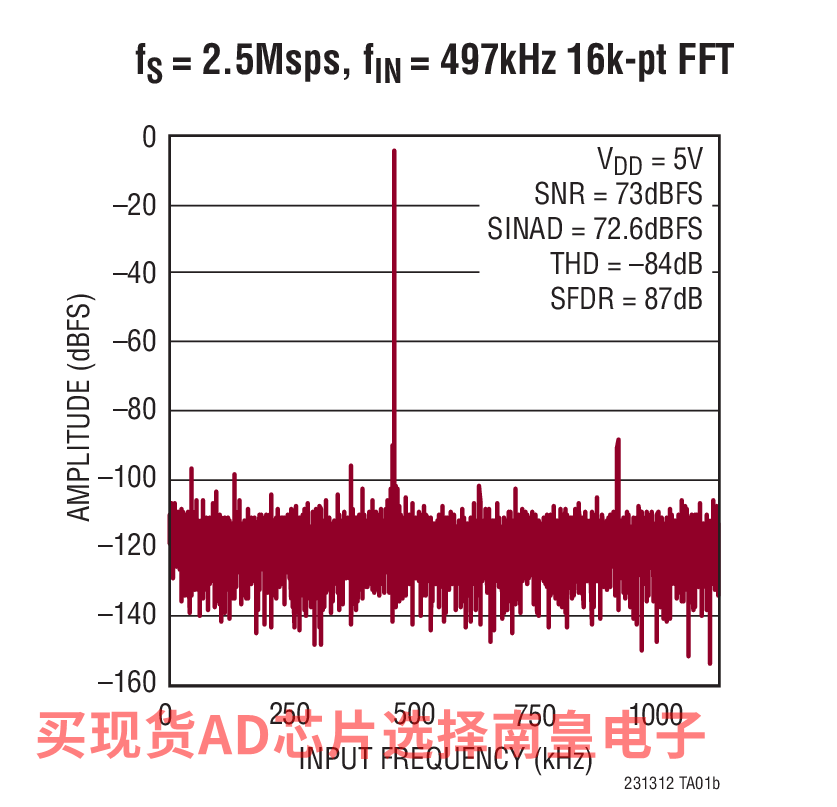

LTC2313-12 是一款 12 位、2.5Msps、串行采样 A/D 转换器，其在采用 3V 或 5V 单电源时仅吸收 5mA 电流。LTC2313-12 包含一个集成型低漂移基准和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的解决方案。LTC2313-12 在 2.5Msps 采样速率下实现了 72.6dB SINAD 和 –84dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2313-12 非常适合于紧凑和低功率的高速系统。电源电流在较低的采样速率下将减小，因为该器件在转换操作之后自动进入打盹模式。

LTC2313-12 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。2.5Msps 的高吞吐速率和无周期延迟特性使 LTC2313-12 成为众多高速应用的理想选择。

• 通信系统
• 高速数据采集
• 手持式终端接口
• 医疗成像
• 不间断电源
• 电池供电式系统
• 汽车

• 2.5Msps 吞吐速率
• 无周期延迟
• 保证 12 位，无漏失码
• 单 3V 或 5V 电源
• 低噪声：73dB SNR
• 低功耗：14mW (在 2.5Msps 和 3V 电源)
• 低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
• 睡眠模式具有 <1μA 典型电源电流
• 可快速唤醒的打盹模式，在单个转换周期之内完成
• 分离的 1.8V 至 5V 数字 I/O 电源
• 高速 SPI 兼容型串行 I/O
• 保证工作温度范围：–40ºC 至 125ºC
• 8 引脚 TSOT-23 封装



LTC2313CTS8-12#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：4.47（100-499个）；3.74（1000+个）

LTC2313CTS8-12#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.47（100-499个）；3.74（1000+个）

LTC2313HTS8-12#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：5.91（100-499个）；4.92（1000+个）

LTC2313HTS8-12#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.91（100-499个）；4.92（1000+个）

LTC2313ITS8-12#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：5.14（100-499个）；4.29（1000+个）

LTC2313ITS8-12#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.14（100-499个）；4.29（1000+个）

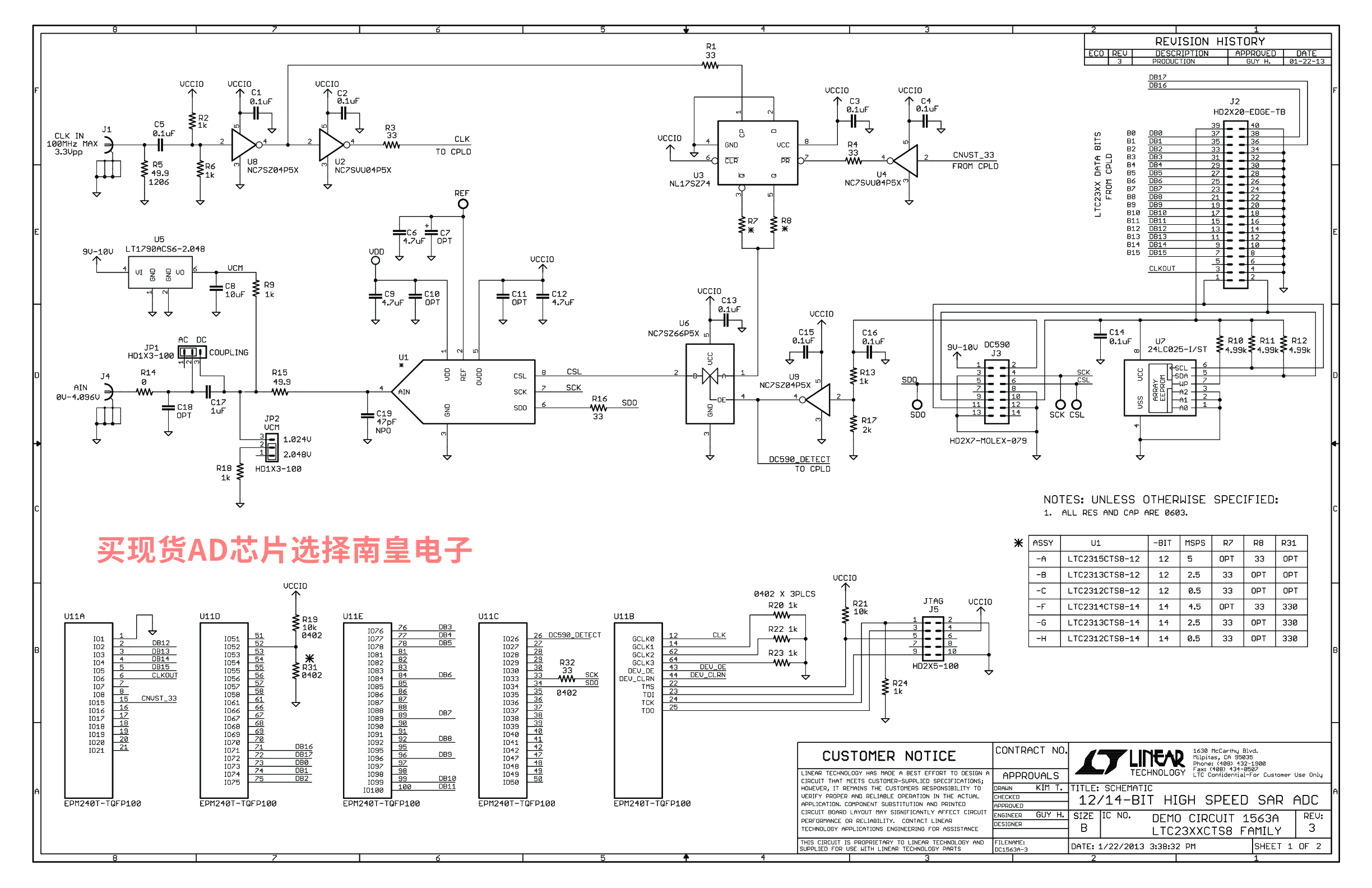

DC1563A-B：LTC2313-12 Demo Board | 12-bit, 2.5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (requires DC2026 or DC718)

DC1563A-B: Demo Board for the LTC2313-12 12-Bit, 2.5Msps Serial Sampling ADC in TSOT.
