LTC2312-14（采用 TSOT 封装的 14 位、500ksps、串行采样 ADC）-AD代理

LTC2312-14的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：采用 TSOT 封装的 14 位、500ksps、串行采样 ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2312-14的产品详情：

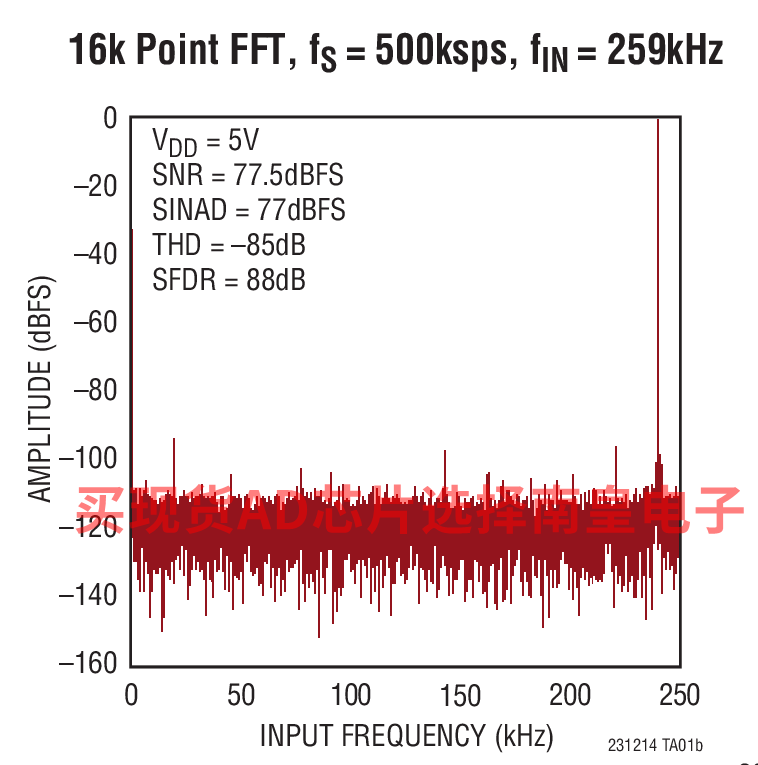

LTC2312-14 是一款 14 位、500ksps、串行采样 A/D 转换器，其仅从 3V 或 5V 单电源吸收 3.2mA 的电流。LTC2312-14 包含一个集成型低漂移基准和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的解决方案。LTC2312-14 在 500ksps 采样速率下实现了 77dB SINAD 和 -85dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2312-14 非常适合于紧凑、低功率的高速系统。电源电流在采样速率降低时将减小，因为该器件在转换操作之后自动进入打盹模式。

LTC2312-14 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。500ksps 的高吞吐速率和无周期延迟特性使 LTC2312-14 成为众多高速应用的理想选择。

应用

通信系统
高速数据采集
手持式终端接口
医疗成像
不间断电源
电池供电式系统
汽车

LTC2312-14的优势和特点：

500ksps 吞吐速率
无周期延迟
保证 14 位，无漏失码
3V 或 5V 单电源
低噪声： 77.5dB SNR
低功率：9mW (在 500ksps 和 3V 电源)
低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
睡眠模式具有 <1μA 的典型电源电流
可快速唤醒的打盹模式 (< 1 个转换周期)
分离的 1.8V 至 5V 数字 I/O 电源
高速 SPI 兼容型串行 I/O
保证工作温度范围： –40ºC 至 125ºC

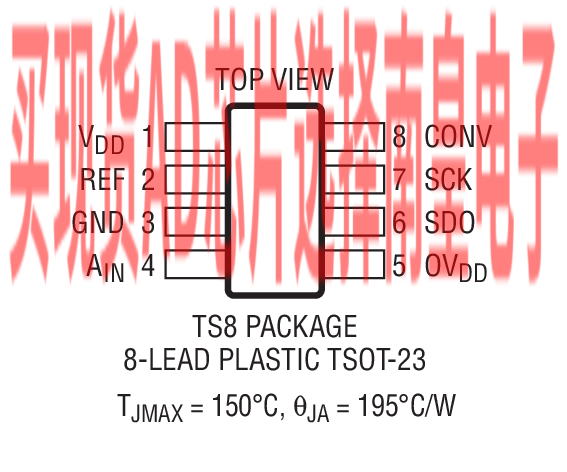

8 引脚 TSOT-23 封装

LTC2312-14具体的完整产品型号参数及价格（美元）：

LTC2312CTS8-14#PBF，封装：8-Lead SOT-23，包装形式及数量：卷带，100，工作温度：0 to 70C，AD官网报价：9.53（100-499个）；9.53（1000+个）

LTC2312CTS8-14#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：9.53（100-499个）；7.92（1000+个）

LTC2312CTS8-14#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：9.53（100-499个）；7.92（1000+个）

LTC2312HTS8-14#PBF，封装：8-Lead SOT-23，包装形式及数量：卷带，100，工作温度：-40 to 125C，AD官网报价：12.61（100-499个）；12.61（1000+个）

LTC2312HTS8-14#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：12.61（100-499个）；10.45（1000+个）

LTC2312HTS8-14#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：12.61（100-499个）；10.45（1000+个）

LTC2312HTS8-14#WTRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-30 to 125C，AD官网报价：

LTC2312HTS8-14#WTRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-30 to 125C，AD官网报价：

LTC2312ITS8-14#PBF，封装：8-Lead SOT-23，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：10.96（100-499个）；10.96（1000+个）

LTC2312ITS8-14#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：10.96（100-499个）；9.1（1000+个）

LTC2312ITS8-14#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.96（100-499个）；9.1（1000+个）

LTC2312ITS8-14#WTRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：

LTC2312ITS8-14#WTRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LTC2312-14的评估套件：

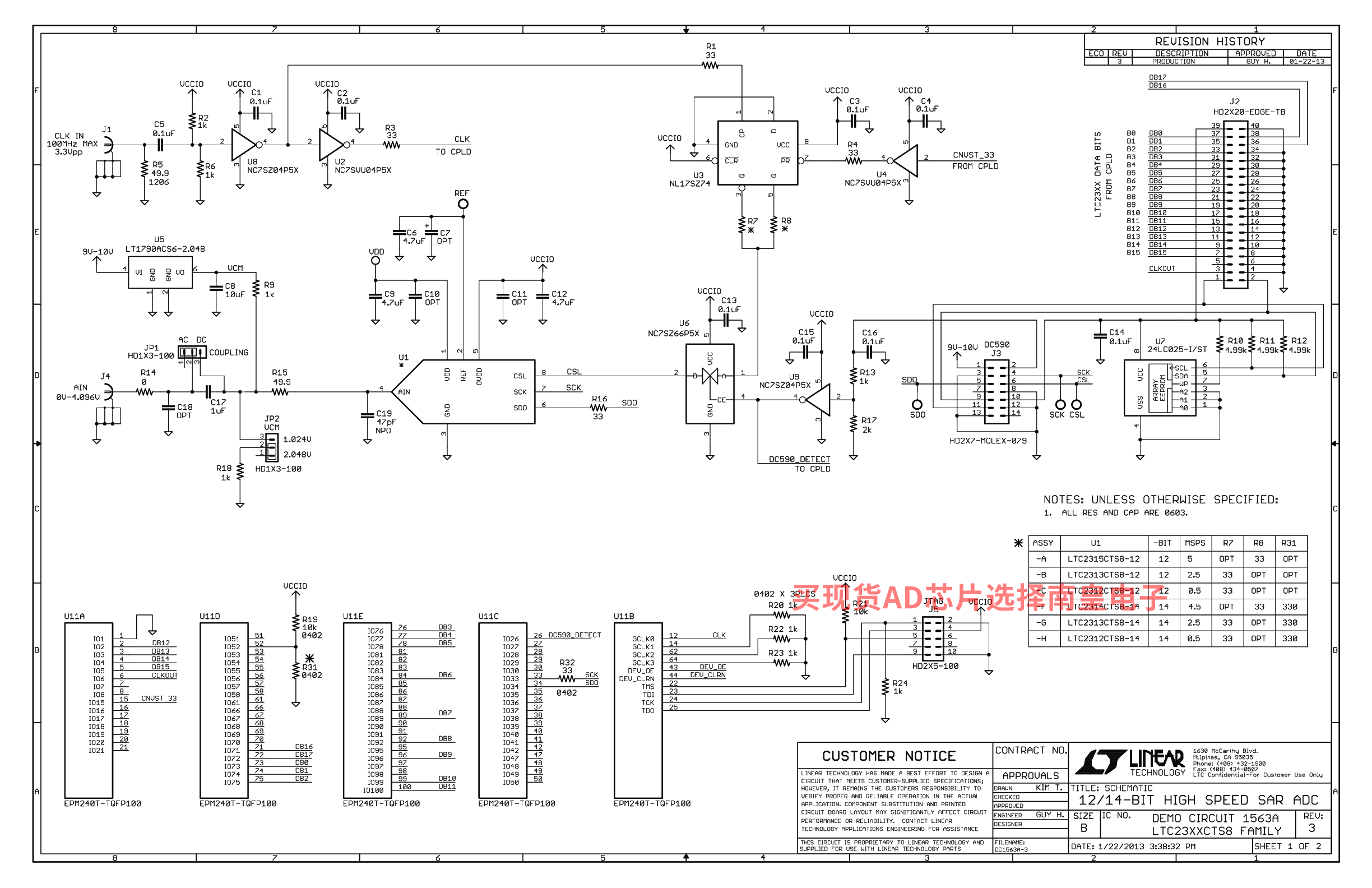

DC1563A-H：LTC2312-14 Demo Board | 14-Bit, 500ksps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)

DC1563A-H: Demo Board for the LTC2312-14 14-Bit, 500ksps Serial Sampling ADC in TSOT.

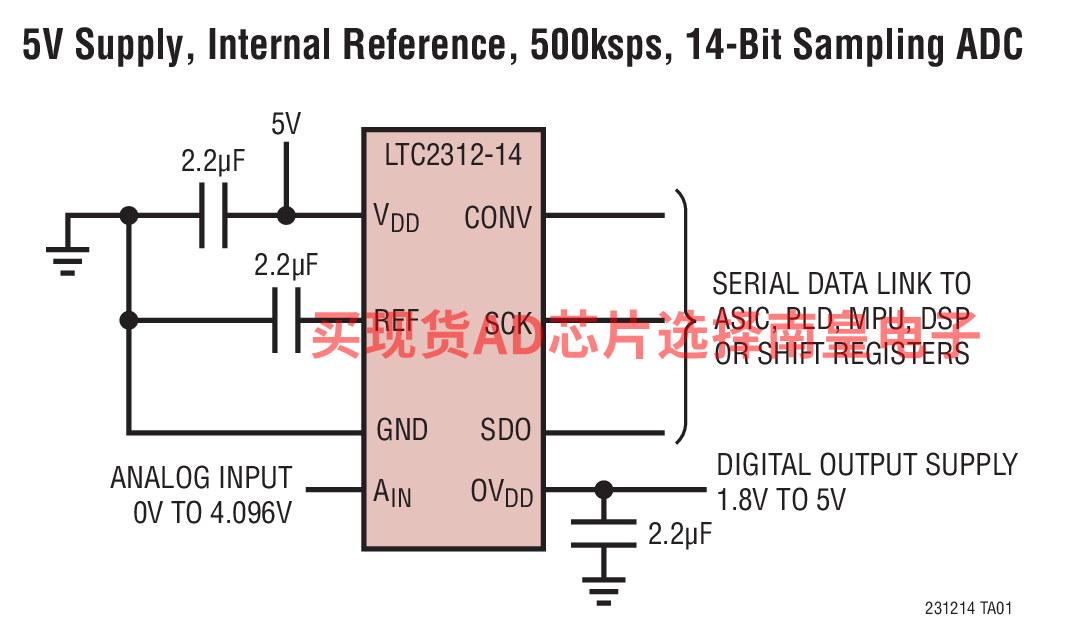

LTC2312-14的电路图解：

LTC2312-14的评估套件：
