LTC2312-12（采用 TSOT 封装的 12 位、500ksps、串行采样 ADC）-AD代理

LTC2312-12的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：采用 TSOT 封装的 12 位、500ksps、串行采样 ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2312-12的产品详情：

LTC2312-12 是一款 12 位、500ksps、串行采样 A/D 转换器，其仅从 3V 或 5V 单电源吸收 3mA 的电流。LTC2312-12 包含一个集成型低漂移基准和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的解决方案。LTC2312-12 在 500ksps 采样速率下实现了 72.7dB SINAD 和 –84dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2312-12 非常适合于紧凑、低功率的高速系统。电源电流在采样速率降低时将减小，因为该器件在转换操作之后自动进入打盹模式。

LTC2312-12 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。500ksps 的高吞吐速率和无周期延迟特性使 LTC2312-12 成为众多高速应用的理想选择。

Applications

通信系统
高速数据采集
手持式终端接口
医疗成像
不间断电源
电池供电式系统
汽车

LTC2312-12的优势和特点：

500ksps 吞吐速率
无周期延迟
保证 12 位，无漏失码
3V 或 5V 单电源
低噪声： 73dB SNR
低功率： 8mW (在 500ksps 和 3V 电源)
低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
睡眠模式具有 <1μA 的典型电源电流
可快速唤醒的打盹模式 (在单个转换周期之内)
分离的 1.8V 至 5V 数字 I/O 电源
高速 SPI 兼容型串行 I/O
保证工作温度范围： –40ºC 至 125ºC
8 引脚 TSOT-23 封装

LTC2312-12具体的完整产品型号参数及价格（美元）：

LTC2312CTS8-12#PBF，封装：8-Lead SOT-23，包装形式及数量：卷带，100，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.37（1000+个）

LTC2312CTS8-12#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.83（1000+个）

LTC2312CTS8-12#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.83（1000+个）

LTC2312HTS8-12#PBF，封装：8-Lead SOT-23，包装形式及数量：卷带，100，工作温度：-40 to 125C，AD官网报价：4.45（100-499个）；4.45（1000+个）

LTC2312HTS8-12#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：4.45（100-499个）；3.73（1000+个）

LTC2312HTS8-12#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.45（100-499个）；3.73（1000+个）

LTC2312HTS8-12#WTRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：5.11（100-499个）；4.29（1000+个）

LTC2312HTS8-12#WTRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.11（100-499个）；4.29（1000+个）

LTC2312ITS8-12#PBF，封装：8-Lead SOT-23，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.86（1000+个）

LTC2312ITS8-12#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.25（1000+个）

LTC2312ITS8-12#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.25（1000+个）

LTC2312ITS8-12#WTRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：4.43（100-499个）；3.73（1000+个）

LTC2312ITS8-12#WTRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.43（100-499个）；3.73（1000+个）

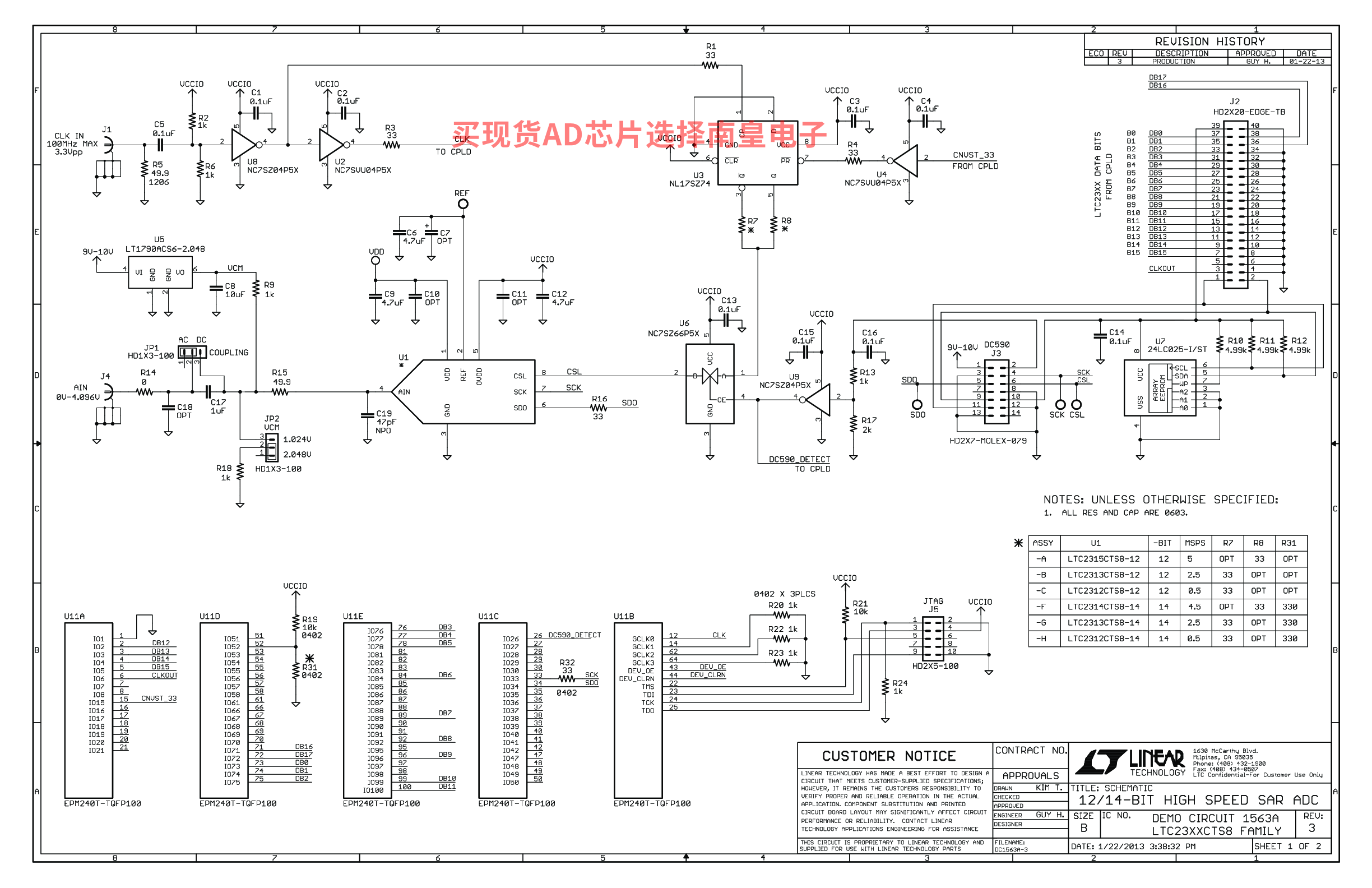

LTC2312-12的评估套件：

DC1563A-C：LTC2312-12 Demo Board | 12-bit, 500ksps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)

DC1563A-C: Demo Board for the LTC2312-12 - 12-Bit, 500ksps Serial Sampling ADC in TSOT.

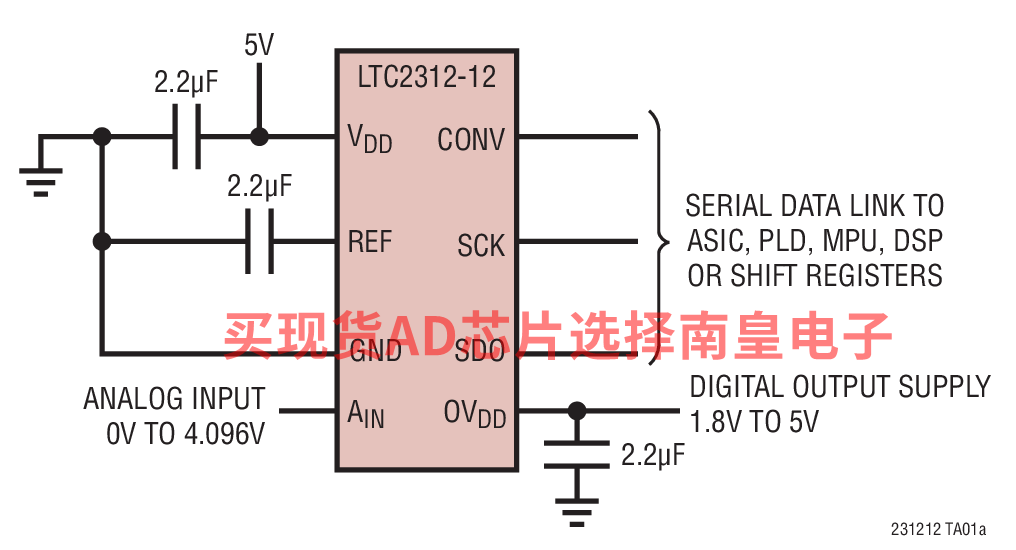

LTC2312-12的电路图解：

LTC2312-12的评估套件：
