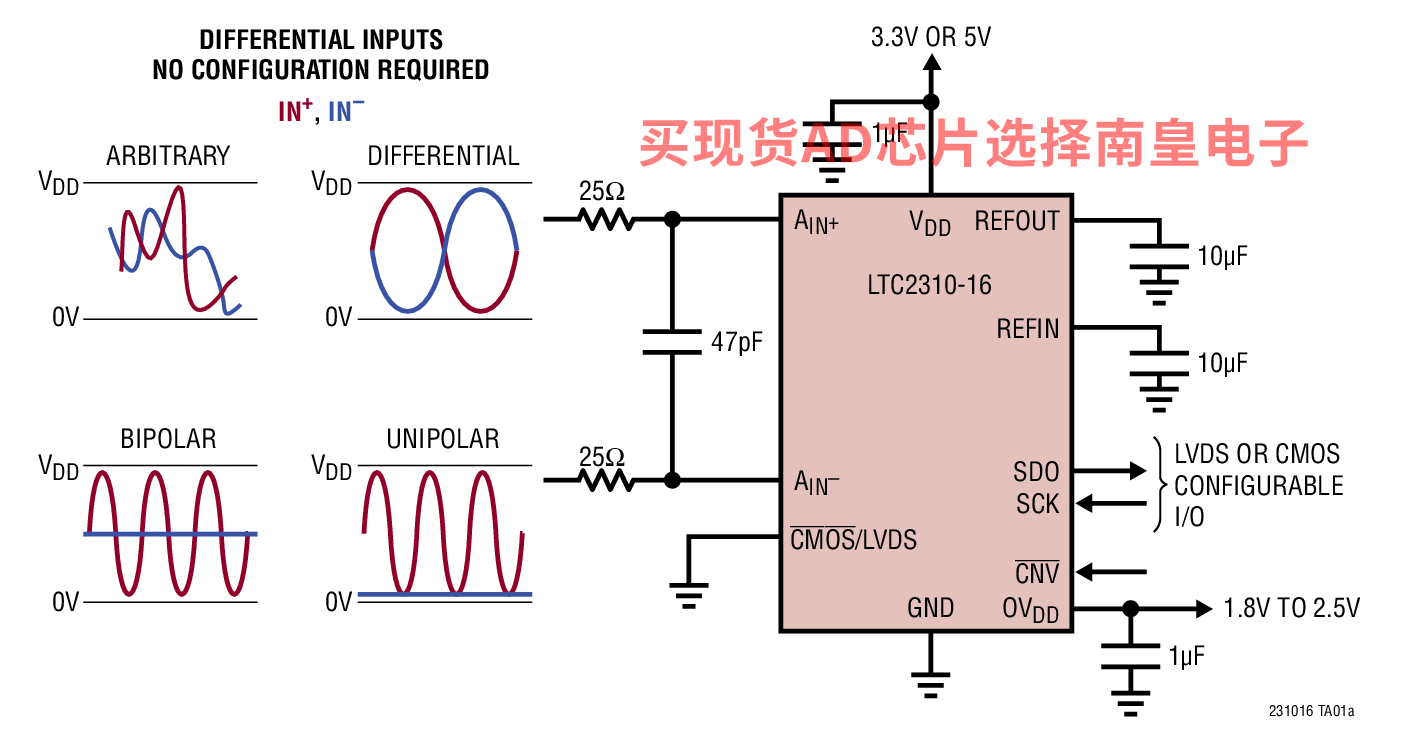

LTC2310-16 是一款低噪声、高速、16 位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2310-16 采用单 3.3V 或 5V 工作电源，具有一个 8VP-P 的差分输入范围，从而使之非常适合那些要求宽动态范围和高共模抑制的应用。LTC2310-16 实现了 ±3LSB INL (典型值)、无漏失码 (在 16 位) 和 82dB SNR (典型值)。

LTC2310-16 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准，并提供了一个外部 1.25V 缓冲基准输入。另外，LTC2310-16 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。2Msps 的高吞吐速率和无周期延迟特性使得 LTC2310-16 成为众多高速应用的理想选择。LTC2310-16 在采用一个 5V 电源时仅消耗 35mW 的功率，并且提供了打盹和睡眠模式以降低功耗，从而达到在待用期间进一步省电的目的。

• 高速数据采集系统
• 通信
• 远程数据采集
• 成像
• 光网络
• 汽车
• 多相电机控制

• 2Msps 吞吐速率
• ±3LSB INL (典型值)，±8LSB INL 得到保证
• 保证 16 位，无漏失码
• 8VP-P 差分输入和宽输入共模范围

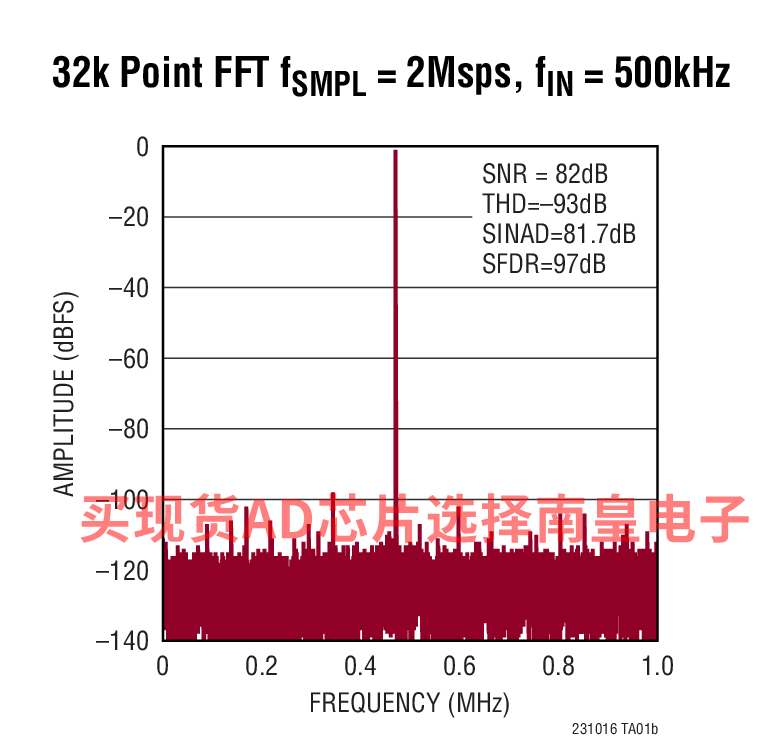

• 在 fIN = 500kHz 时 SNR 为 82dB (典型值)
• 在 fIN = 500kHz 时 THD 为 –93dB (典型值)
• 无周期延迟
• 保证工作温度范围：–40°C 至 125°C
• 单 3.3V 或 5V 电源
• 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准和 1.25V 外部基准输入
• 1.8V 至 2.5V I/O 电压
• CMOS 或 LVDS SPI 兼容型串行 I/O
• 在 VDD = 5V 时功耗为 35mW (典型值)

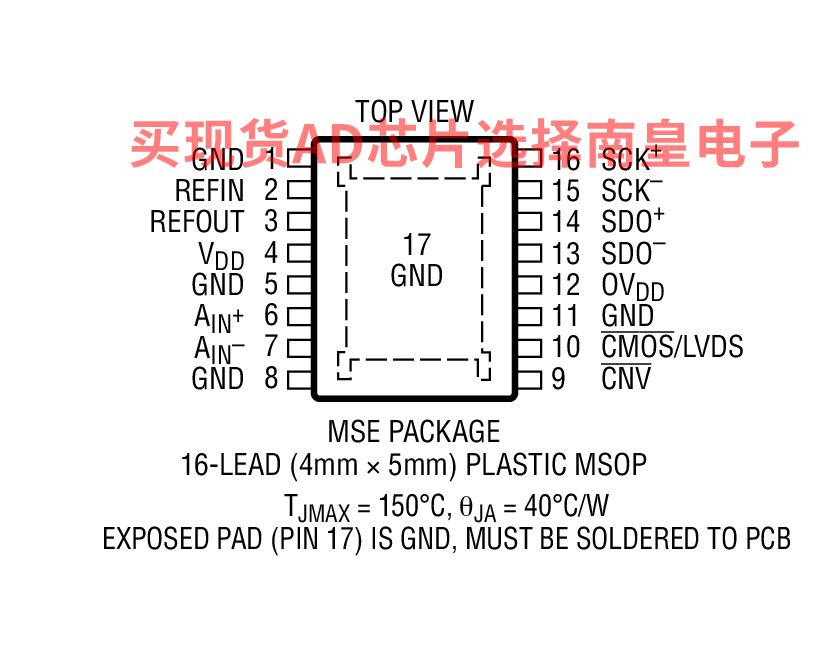

• 小外形 16 引脚 (4mm x 5mm) MSOP 封装



LTC2310CMSE-16#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：11.17（100-499个）；9.21（1000+个）

LTC2310CMSE-16#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：11.17（100-499个）；9.21（1000+个）

LTC2310HMSE-16#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：，AD官网报价：14.73（100-499个）；12.14（1000+个）

LTC2310HMSE-16#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：，AD官网报价：14.73（100-499个）；12.14（1000+个）

LTC2310IMSE-16#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：12.85（100-499个）；10.59（1000+个）

LTC2310IMSE-16#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.85（100-499个）；10.59（1000+个）

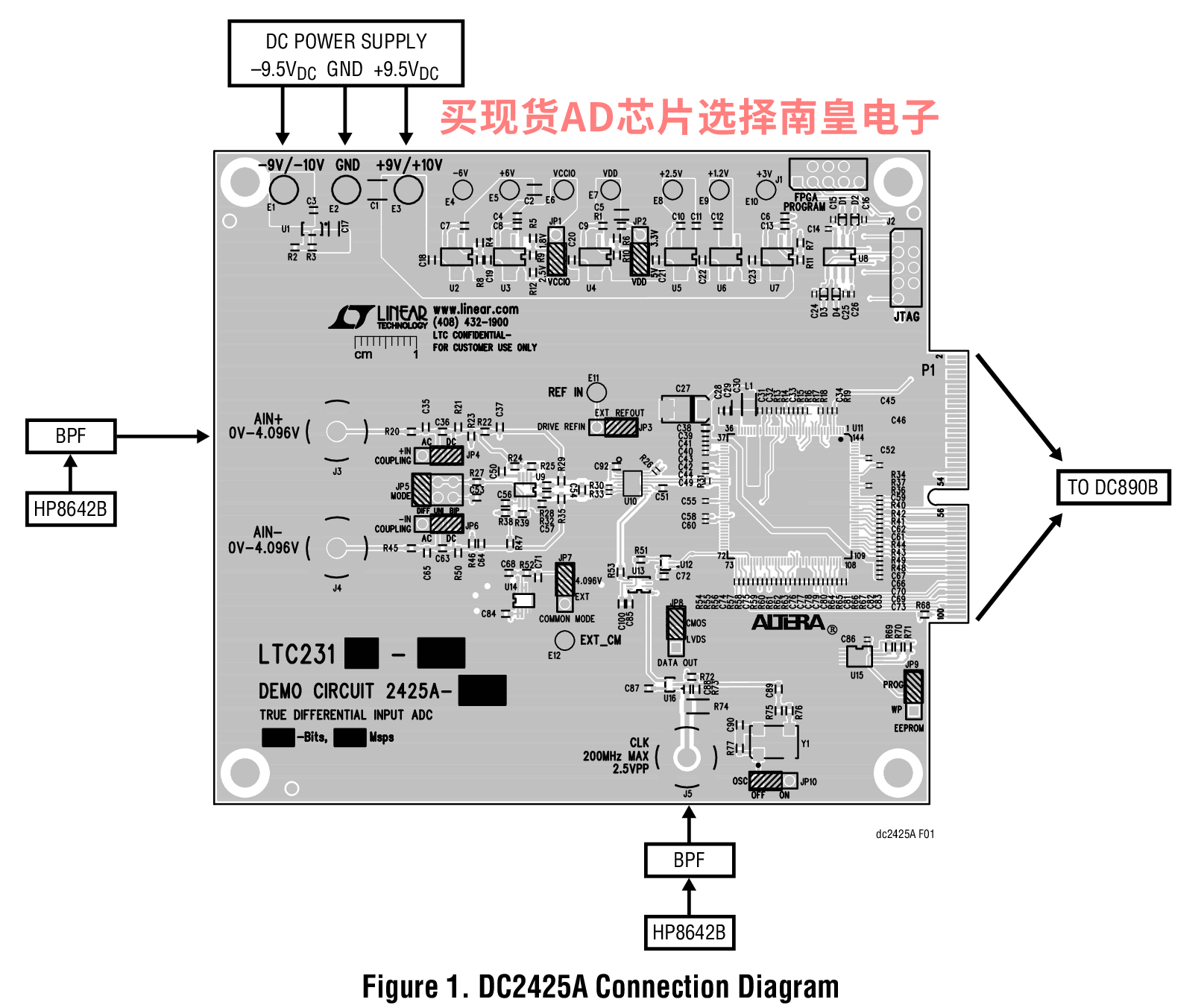

DC2425A-B：LTC2310-16演示板 | 16位2Msps真差分输入串行SAR ADC（需要DC890）

演示电路2425A采用LTC2311系列。这些差分、单通道、16位、串行高速逐次逼近寄存器(SAR) ADC具有高达5Msps的采样速率，采用16引脚MSOP封装。LTC2311系列具有最大20ppm/°C的内部漂移基准电压源以及支持CMOS和LVDS逻辑的SPI兼容串行接口。请注意，该演示板默认配置为CMOS操作；有关LVDS操作，请参见JP3下的笔记。该演示手册针对LTC2311，但适用于该系列中的所有器件，主要区别在于采样速率和/或位数。
