- 制造厂商：AD
- 产品类别：精密模数转换器- 20 MSPS
- 技术类目：多路复用模数转换器
- 功能描述：低噪声、500ksps、双通道、12 位 ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

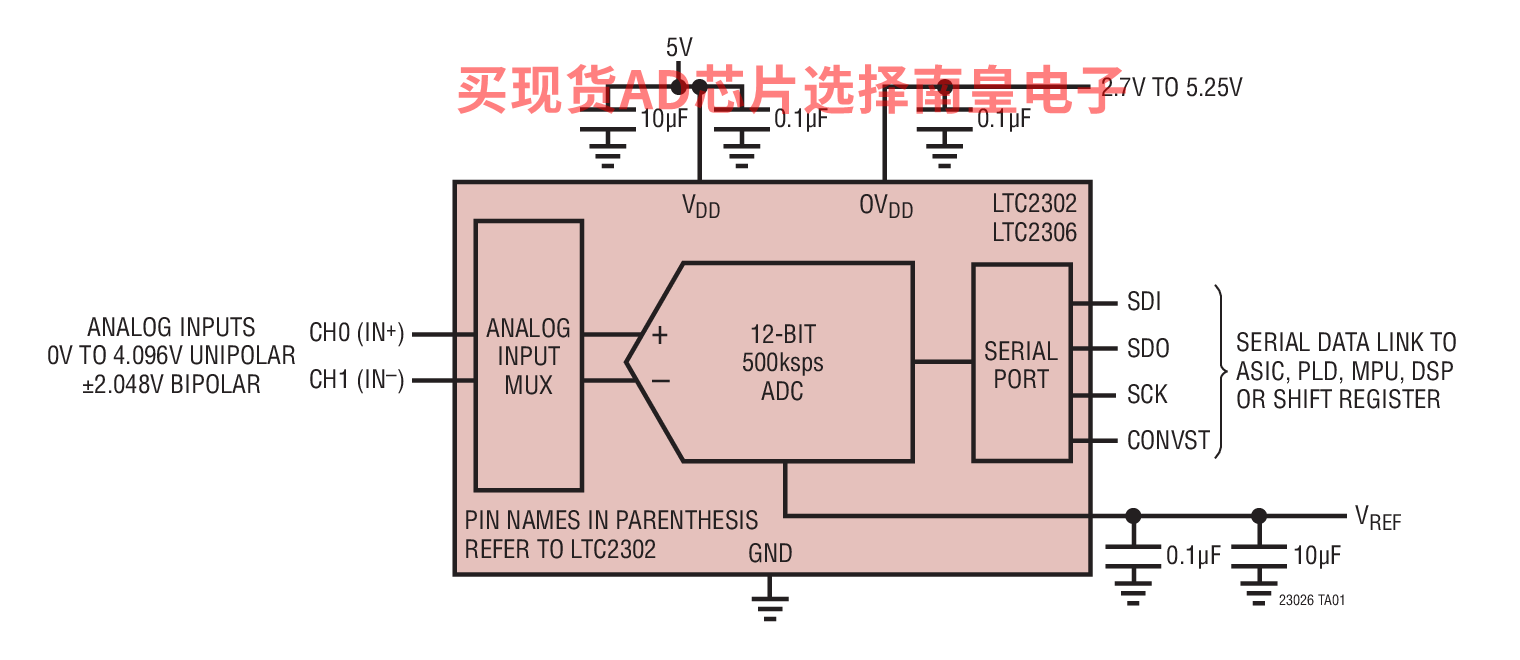

LTC2302 / LTC2306 是低噪声、500ksps、单通道 / 双通道、12 位 ADC，具有一个SPI/MICROWIRE 兼容型串行接口。这些 ADC 包括一个全差分采样及保持电路，用于降低共模噪声。内部转换时钟允许外部串行输出数据时钟 (SCK) 在任何频率至高达 40MHz 的条件下运作。
LTC2302 / LTC2306 采用单 5V 工作电源，并在 500ksps 采样速率条件下仅吸收2.8mA 电流。自动停机功能可在 1ksps 采样速率条件下把电源电流减小至 14μA。
LTC2302 / LTC2306 采用纤巧型 10 引脚 3mm x 3mm DFN 封装。低功耗和小外形尺寸使得 LTC2302 / LTC2306 非常适合于电池供电型和便携式应用，而四线式 SPI 兼容型串行接口则使这些 ADC 成为隔离型或远程数据采集系统的一种上佳选择。
应用
- 高速数据采集
- 工业过程控制
- 电动机控制
- 加速计测量
- 电池供电型仪器
- 隔离型和/或远程数据采集
- 12 位分辨率
- 500ksps 采样速率

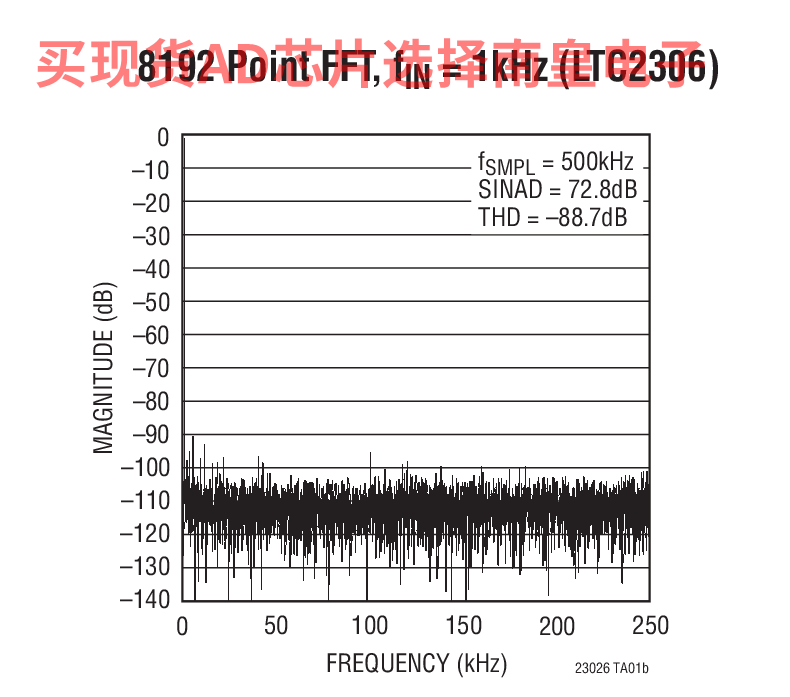

- 低噪声：SINAD = 72.8dB
- 保证无漏失码
- 单 5V 电源
- 自动停机功能可调节电源电流和采样速率
- 低功耗：
- 14mW (在 500ksps)
- 70μW (在 1ksps)
- 35μW (睡眠模式)
- 单通道 (LTC2302) 和双通道 (LTC2306) 版本
- 单极或双极输入范围 (可利用软件来选择)
- 内部转换时钟
- SPI/MICROWIRE 兼容型串行接口
- 单独的输出电源 OVDD (2.7V 至 5.25V)
- 软件与 LTC2308 兼容

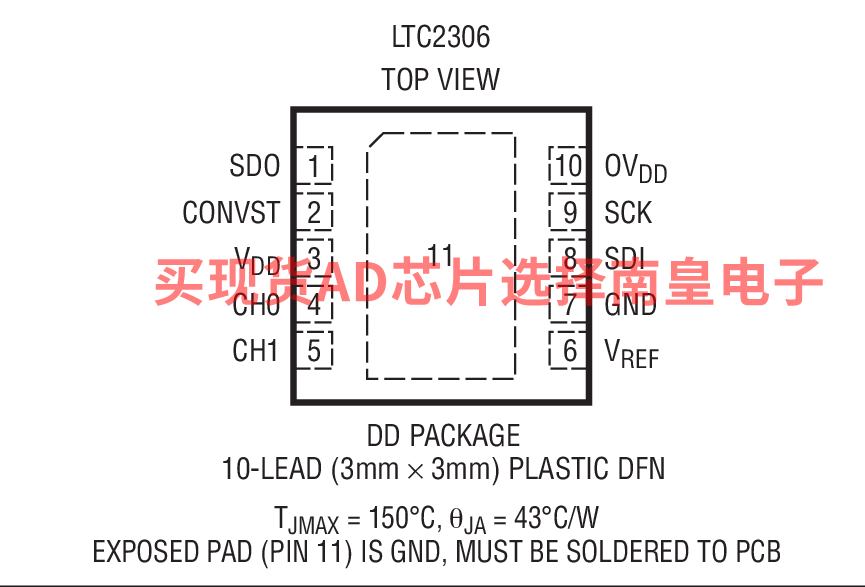

- 10 引脚 (3mm x 3mm) DFN 封装
LTC2306CDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.92（100-499个）；2.38（1000+个）
LTC2306CDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.92（100-499个）；2.38（1000+个）
LTC2306IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.48（100-499个）；2.84（1000+个）
LTC2306IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.48（100-499个）；2.84（1000+个）
LTC2306CDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.92（100-499个）；2.38（1000+个）
LTC2306CDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.92（100-499个）；2.38（1000+个）
LTC2306IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.48（100-499个）；2.84（1000+个）
LTC2306IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.48（100-499个）；2.84（1000+个）
