LTC2281（双通道、10 位、125Msps 低功率 3V ADC）-AD代理

LTC2281的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：双通道、10 位、125Msps 低功率 3V ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2281的产品详情：

LTC2281 是一款 10 位、125Msps、低功率、双通道 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 61.6dB SNR 和 82dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2281 成为了要求苛刻的成像和通信应用的完美选择。

典型 DC 规格包括 ±0.1LSB INL、±0.1LSB DNL。转换噪声很低，仅为 0.08LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V 逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。一个数据就绪输出时钟 (CLKOUT) 可用于对输出数据进行锁存。

应用

无线和有线宽带通信
成像系统
频谱分析
便携式仪表

LTC2281的优势和特点：

集成双通道 10 位 ADC
采样速率：125Msps
单 3V 电源 (2.85V 至 3.4V)
低功率：790mW
61.6dB SNR、85dB SFDR
110dB 通道隔离度 (在 100MHz)
灵活的输入：1VP-P 至 2VP-P 范围
640MHz 满功率带宽 S/H (采样及保持)
时钟占空比稳定器
停机和打盹模式
数据就绪输出时钟
引脚兼容系列
- 125Msps：LTC2283 (12 位)、LTC2281 (10 位)
- 105Msps：LTC2282 (12 位)、LTC2280 (10 位)
- 80Msps：LTC2294 (12 位)、LTC2289 (10 位)
- 65Msps：LTC2293 (12 位)、LTC2288 (10 位)
- 40Msps：LTC2292 (12 位)、LTC2287 (10 位)

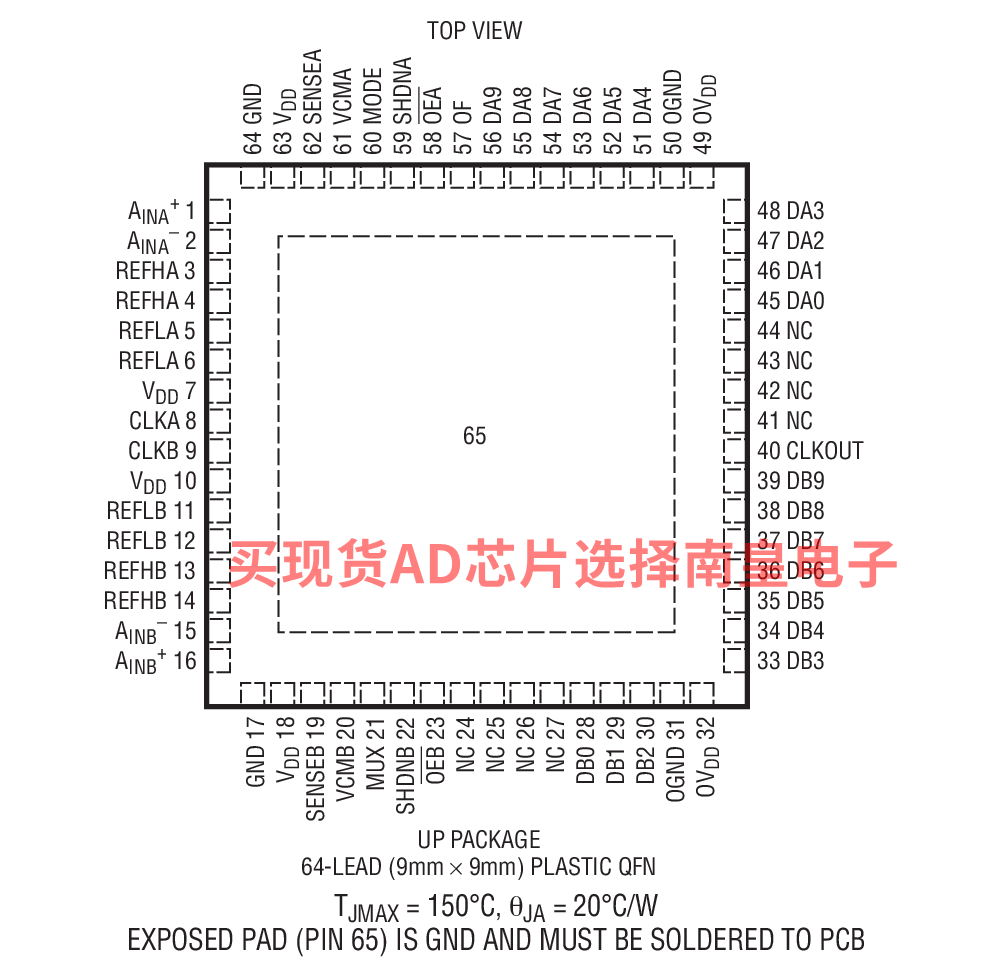

64 引脚 (9mm x 9mm) QFN 封装

LTC2281具体的完整产品型号参数及价格（美元）：

LTC2281CUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：0 to 70C，AD官网报价：25.52（100-499个）；21.72（1000+个）

LTC2281CUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：25.52（100-499个）；21.72（1000+个）

LTC2281IUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 85C，AD官网报价：30.61（100-499个）；26.04（1000+个）

LTC2281IUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：30.61（100-499个）；26.04（1000+个）

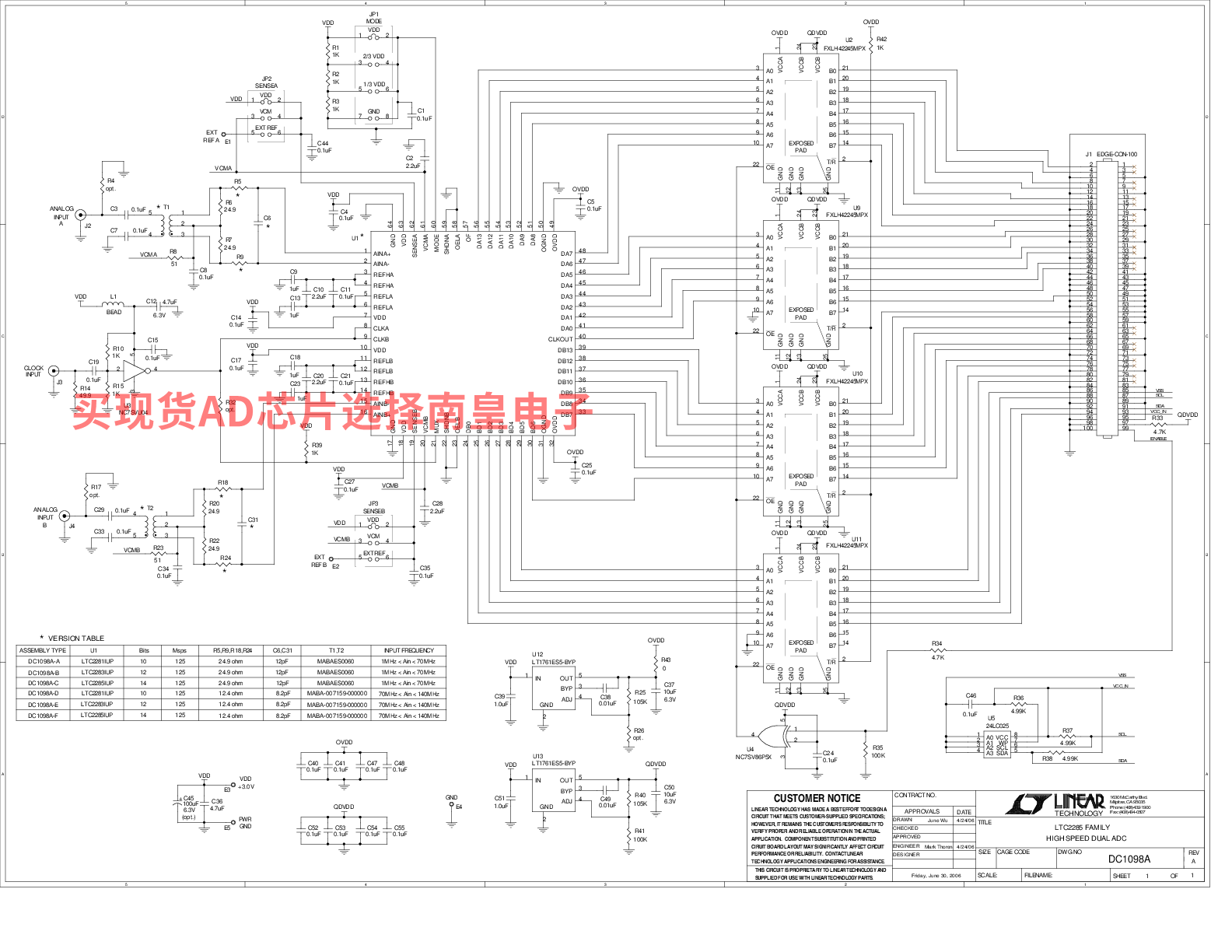

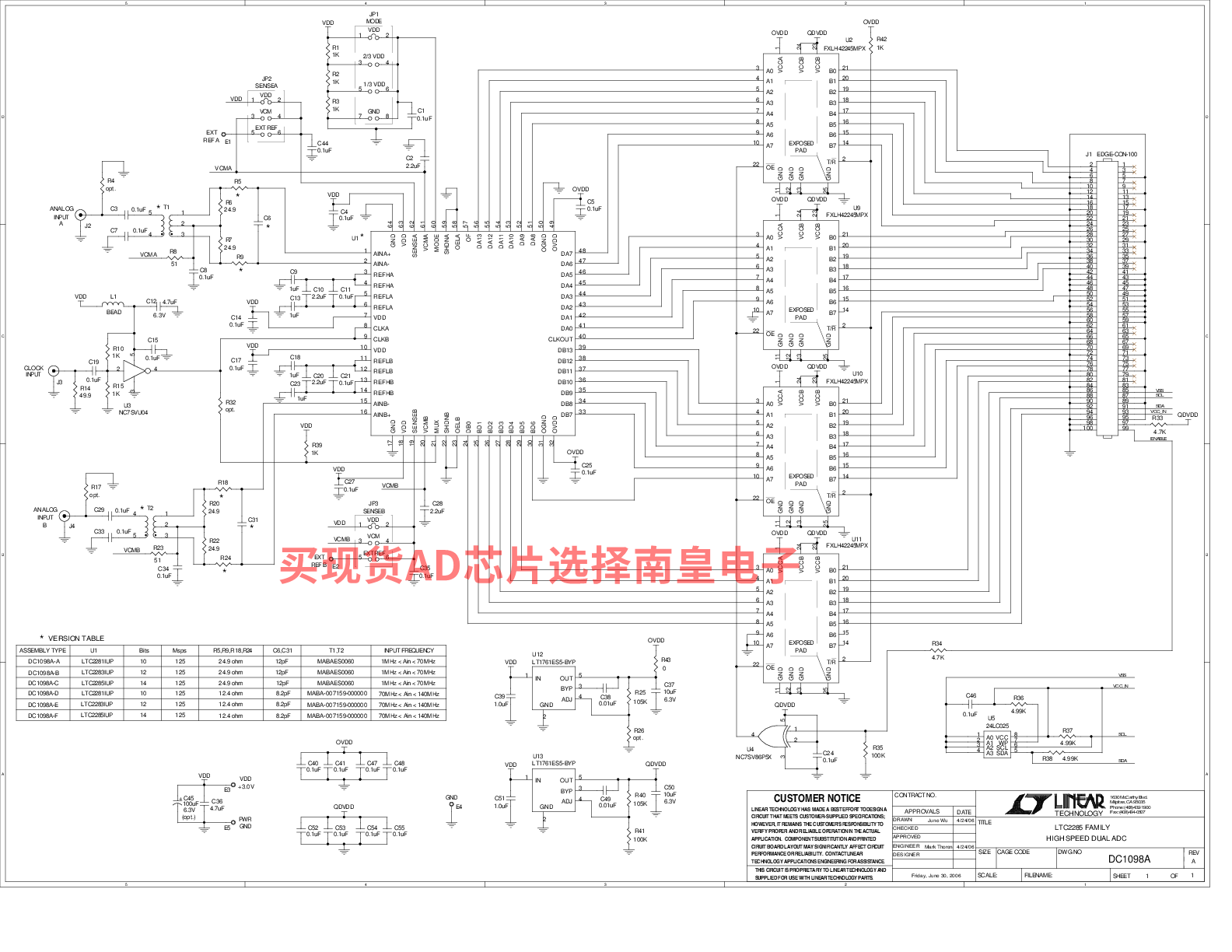

LTC2281的评估套件：

DC1098A-D：LTC2281IUP | Dual HSADC, VDD = +3V, 125Msps 10-Bit 70MHz < Ain < 140MHz, (requires DC890)

DC1098A-D: Demo Board forLTC2281 Dual 10-Bit, 125Msps Low Power 3V ADC

DC1098A-A：LTC2281IUP | Dual HSADC, VDD = +3V, 125Msps 10-Bit 1MHz < Ain < 70MHz, (req. DC890)

DC1098A-A: Demo Board forLTC2281 Dual 10-Bit, 125Msps Low Power 3V ADC

LTC2281的电路图解：

LTC2281的评估套件：
