LTC2258-14的基本参数
  • 制造厂商:AD
  • 产品类别:标准高速模数转换器
  • 技术类目:标准高速模数转换器
  • 功能描述:14 位、65Msps、超低功率 1.8V ADC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC2258-14的产品详情:

LTC2258-14 / LTC2257-14 / LTC2256-14 是采样 14 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 74dB SNR 和 88dB 无寄生动态范围 (SFDR) 的 AC 性能,它们成为了要求苛刻的通信应用的完美选择。0.17psRMS 的超低抖动实现了 IF 频率的欠采样以及卓越的噪声性能。

DC 规格包括在整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低,仅为 1.13LSBRMS。

数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在全速和宽范围的时钟占空比条件下实现了高性能。


应用

  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 便携式医学成像
  • 多通道数据采集
  • 非破坏性的检测

LTC2258-14的优势和特点:

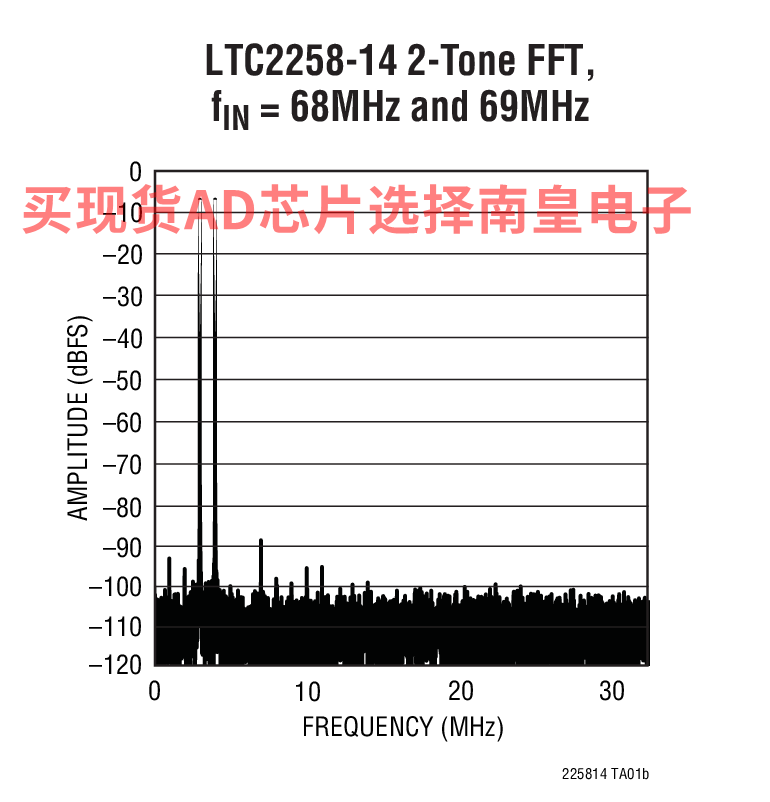

  • 74dB SNR
  • 88dB SFDR
  • 低功率: 81mW / 49mW / 35mW
  • 单 1.8V 电源
  • CMOS、DDR CMOS 或 DDR LVDS 输出
  • 可选输入范围:1VP-P 至 2VP-P
  • 800MHz 满功率带宽 S/H (采样及保持)
  • 任选的数据输出随机函数发生器
  • 任选的时钟占空比稳定器
  • 停机和打盹模式
  • 用于配置的串行 SPI 端口
  • 引脚兼容型 14 位和 12 位器件版本

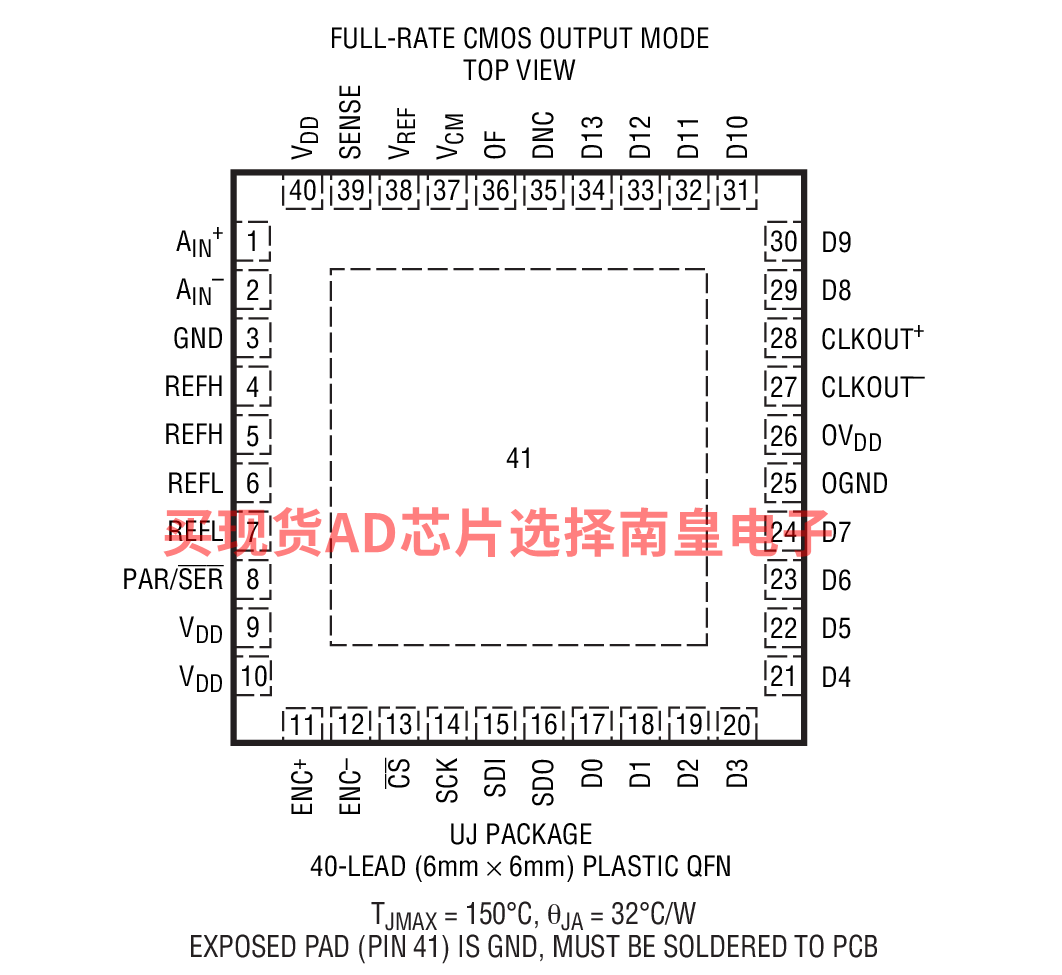

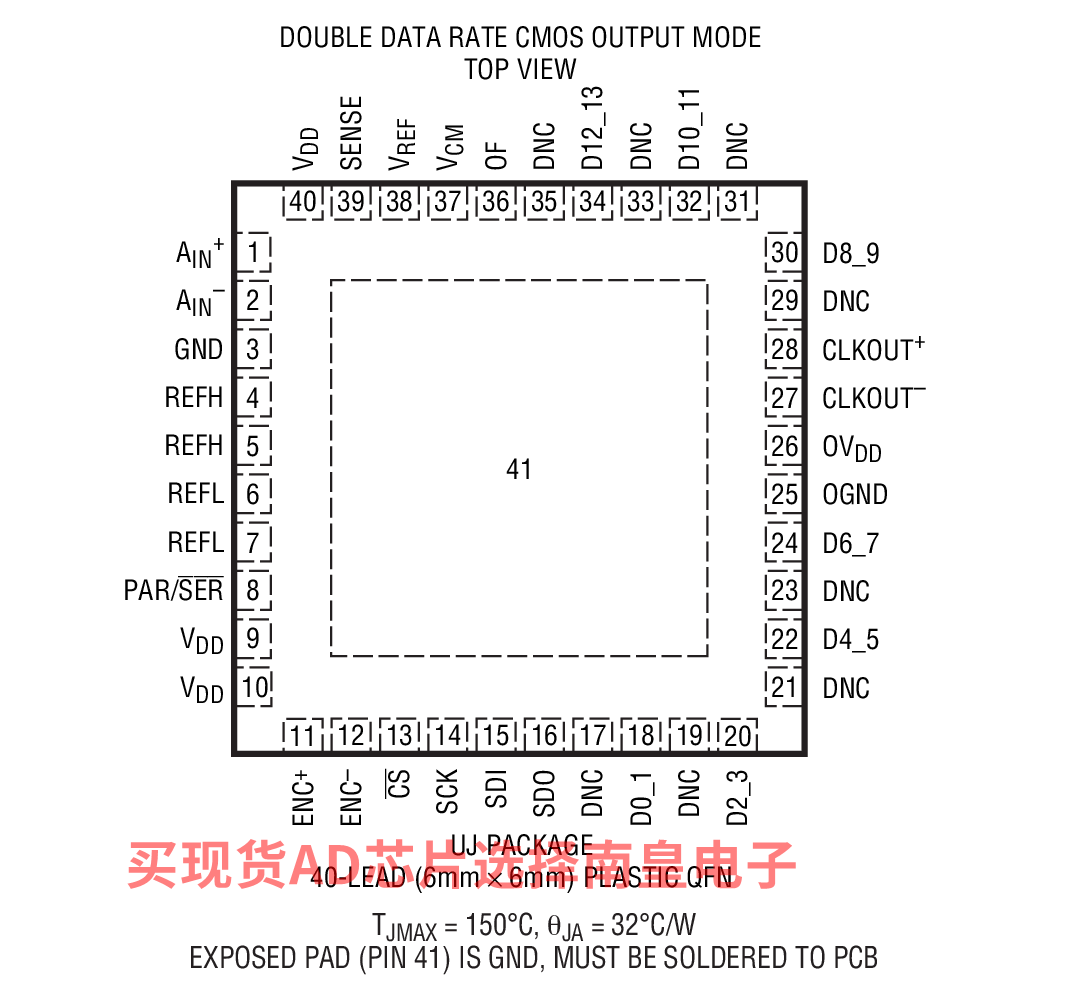

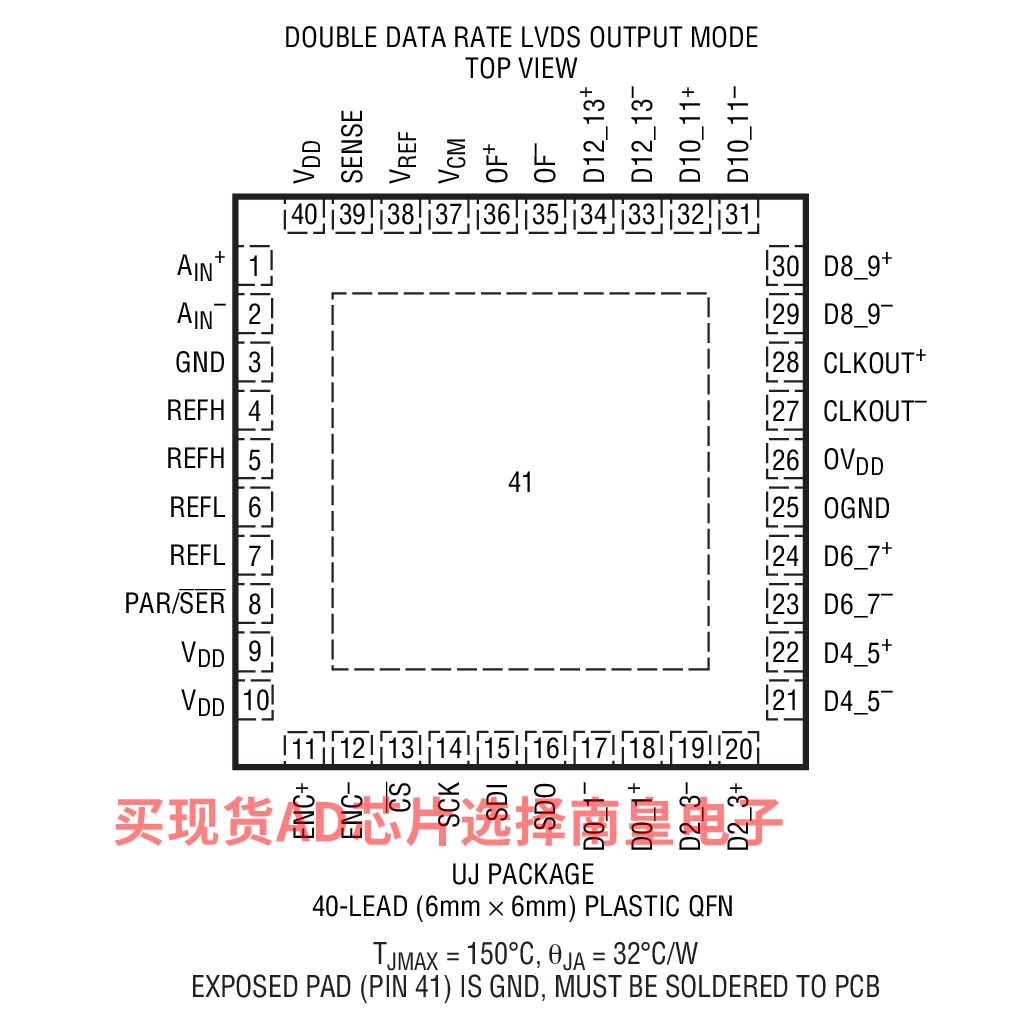

  • 40 引脚 (6mm x 6mm) QFN 封装

LTC2258-14具体的完整产品型号参数及价格(美元):

LTC2258CUJ-14#PBF,封装:40-Lead QFN (6mm x 6mm x 0.75mm w/ EP),包装形式及数量:管装,61,工作温度:0 to 70C,AD官网报价:37.06(100-499个);30.49(1000+个)

LTC2258CUJ-14#TRPBF,封装:40-Lead QFN (6mm x 6mm x 0.75mm w/ EP),包装形式及数量:卷带,2000,工作温度:0 to 70C,AD官网报价:37.06(100-499个);30.49(1000+个)

LTC2258IUJ-14#PBF,封装:40-Lead QFN (6mm x 6mm x 0.75mm w/ EP),包装形式及数量:管装,61,工作温度:-40 to 85C,AD官网报价:44.45(100-499个);36.58(1000+个)

LTC2258IUJ-14#TRPBF,封装:40-Lead QFN (6mm x 6mm x 0.75mm w/ EP),包装形式及数量:卷带,2000,工作温度:-40 to 85C,AD官网报价:44.45(100-499个);36.58(1000+个)

轻松满足您的AD芯片采购需求
LTC2258-14的评估套件:

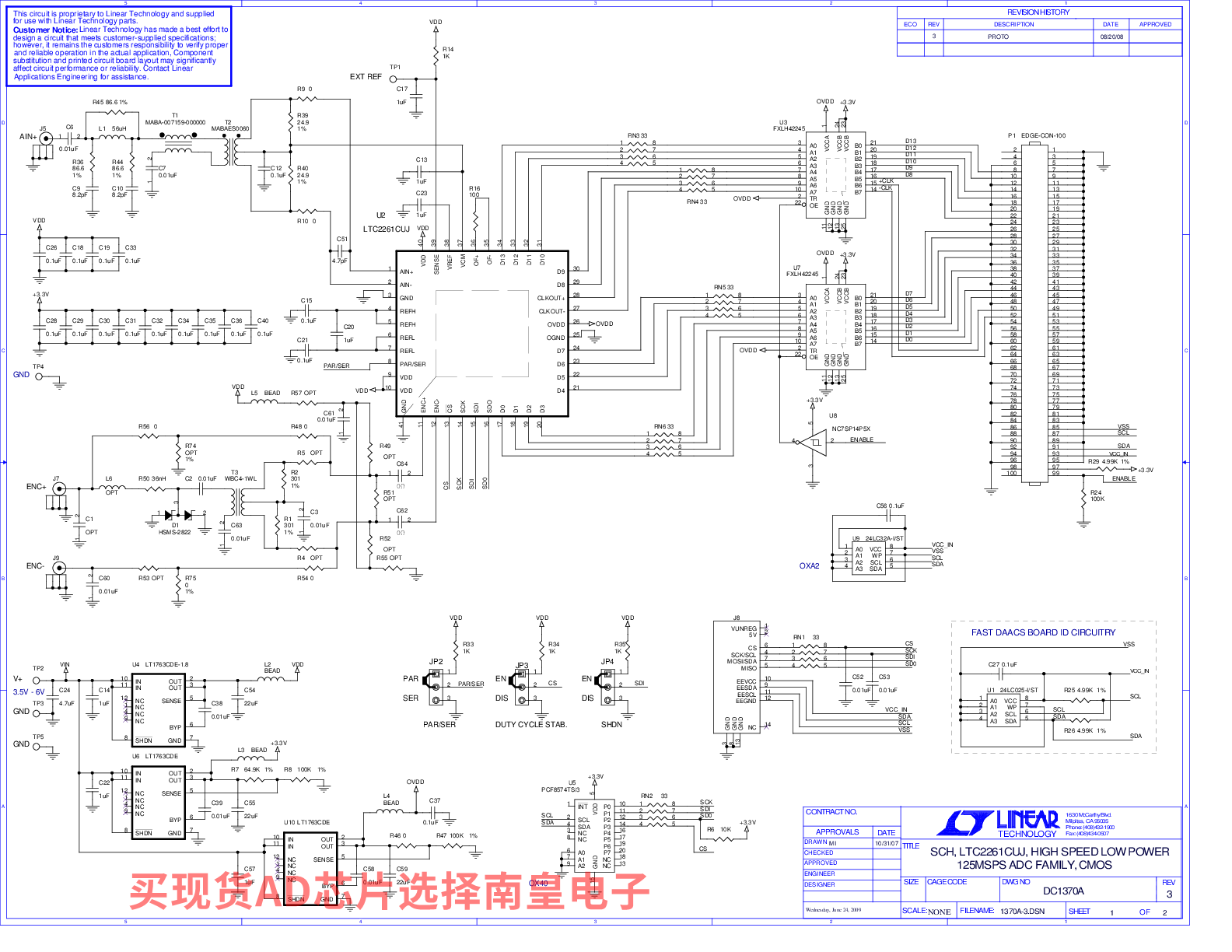

DC1370A-D:LTC2258-14 | 14-Bit 65Msps ADC, CMOS Outputs, 5-170MHz, Requires DC890 and DC1075

DC1370A-D: Demo Board for the LTC2258-14 14-Bit, 65Msps Ultralow Power 1.8V ADCs

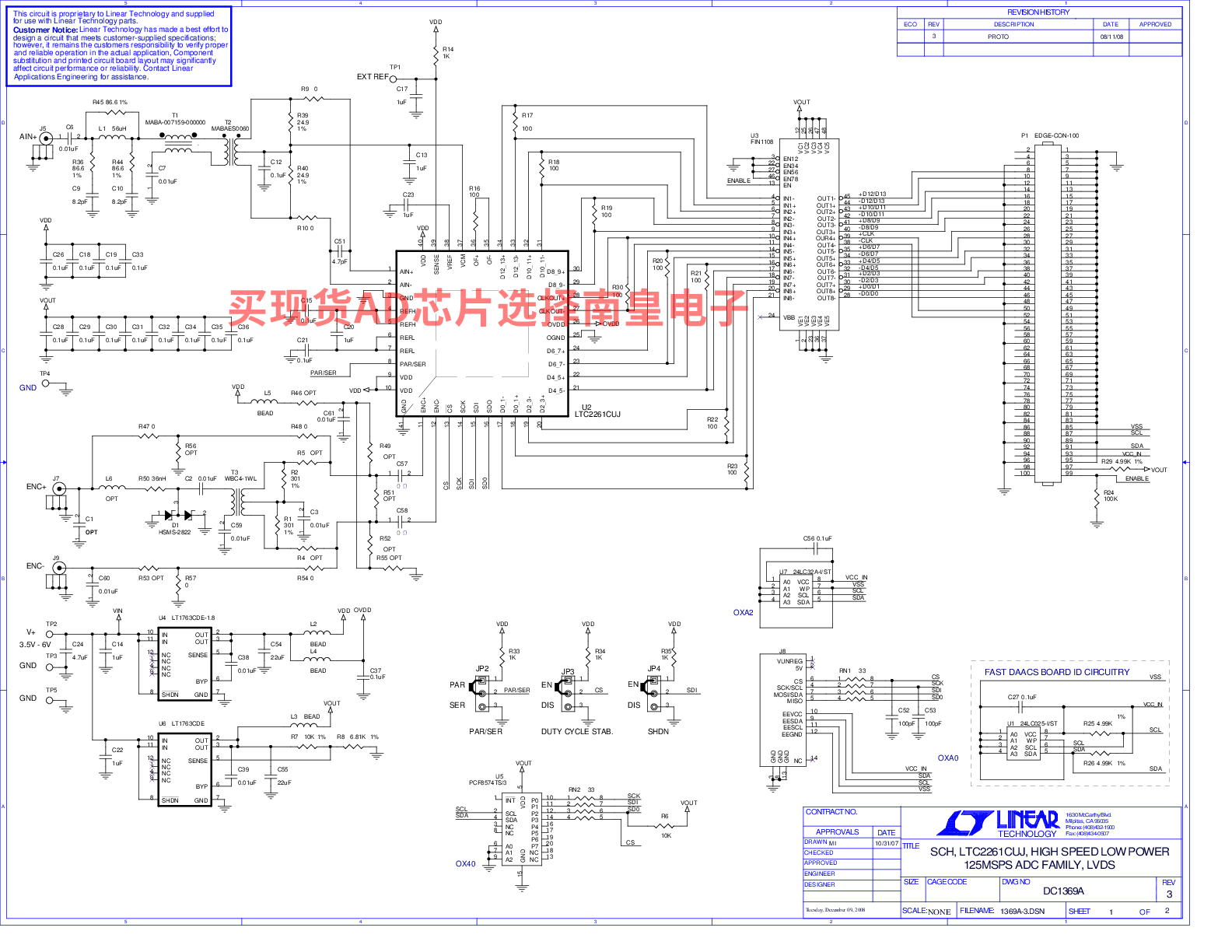

DC1369A-D:LTC2258-14 | 14-bit 65Msps ADC, LVDS Outputs, 5-170MHz, Requires DC890, LVDS_XFMR and DC1075

DC1369A-D: Demo Board for the LTC2258-14 14-Bit, 65Msps Ultralow Power 1.8V ADCs

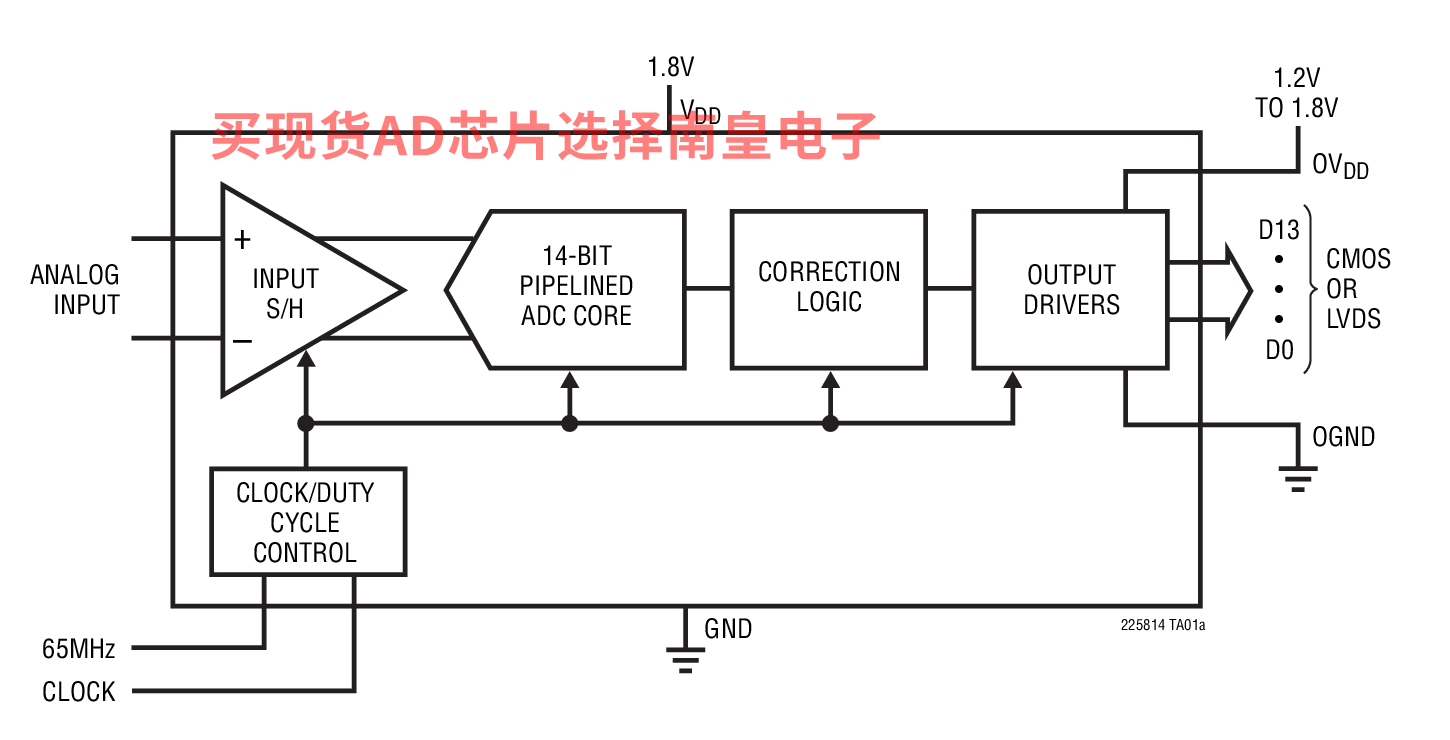

LTC2258-14的电路图解:
  • LTC2258-14的评估套件:
