LTC2246H的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：采用 LQFP 封装的 14 位、25Msps、125°C ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2246H的产品详情：

LTC2246H 是一款 14 位、25Msps、低功率 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2246H 非常适合于要求苛刻的成像和通信应用，其 AC 性能包括 74.5dB SNR 和 90dB SFDR。

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声为很低的 1LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

应用

汽车
工业
无线和有线宽带通信

LTC2246H的优势和特点：

采样速率：25Msps
-40°C 至 125°C 工作温度范围
单 3V 电源 (2.8V 至 3.5V)
低功率：75mW
74.5dB SNR
90dB SFDR
无漏失码
灵活的输入：1VP-P 至 2VP-P 范围
575MHz 满功率带宽 S/H (采样及保持)
时钟占空比稳定器
停机和打盹模式
引脚兼容系列
LTC2246H (14 位)、LTC2226H (12 位)
48 引脚 (7mm x 7mm) LQFP 封装

LTC2246H具体的完整产品型号参数及价格（美元）：

LTC2246HLX#PBF，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：25.62（100-499个）；21.6（1000+个）

LTC2246H的评估套件：

DC1350A-A：LTC2246H: 14-bit, 25Msps H-grade ADC in 7x7 LQFP-48 (requires DC718)

DC1350A-A: Demo Board for the LTC2246H 14-Bit, 25Msps 125°C ADC In LQFP

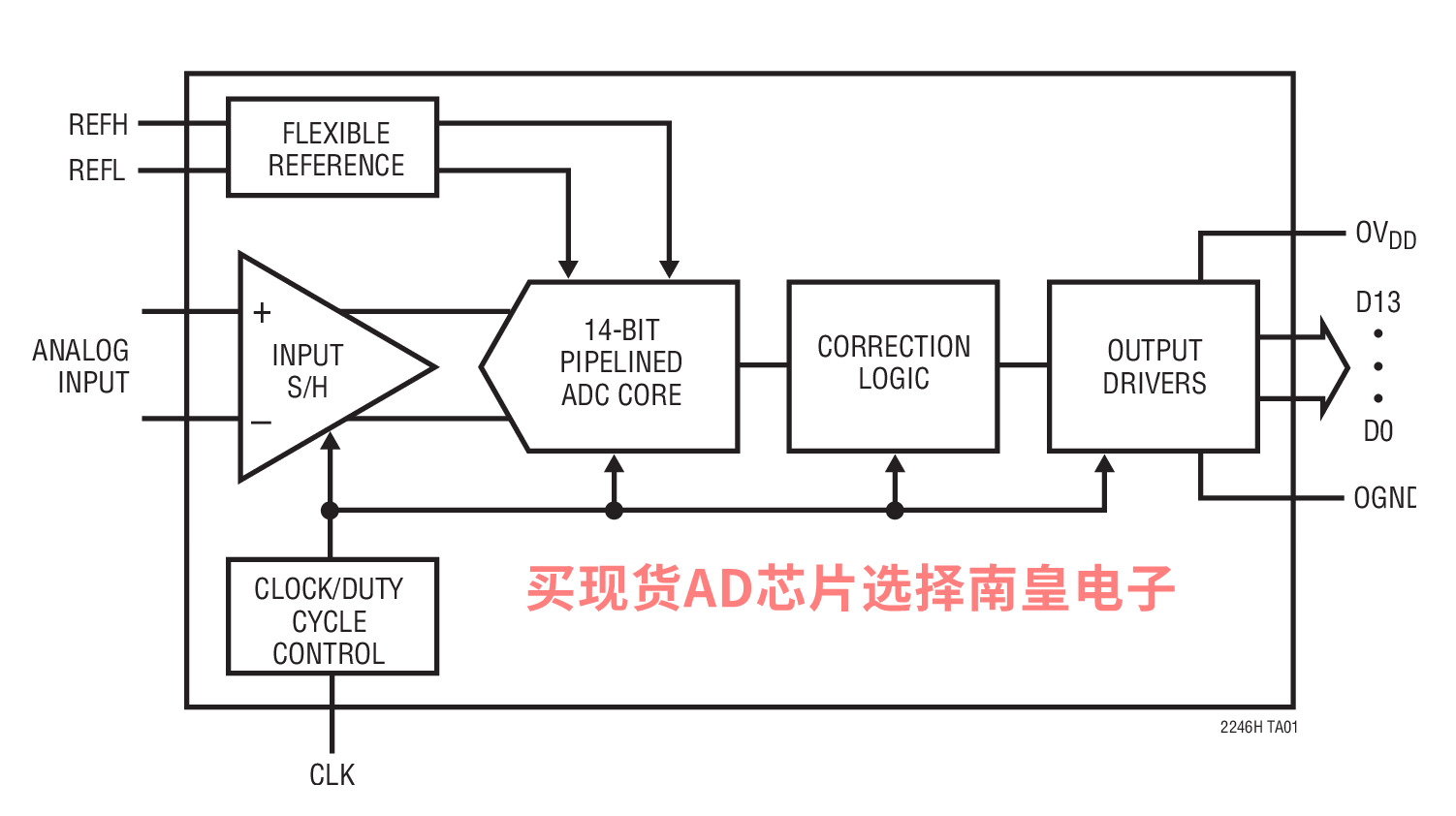

LTC2246H的电路图解：

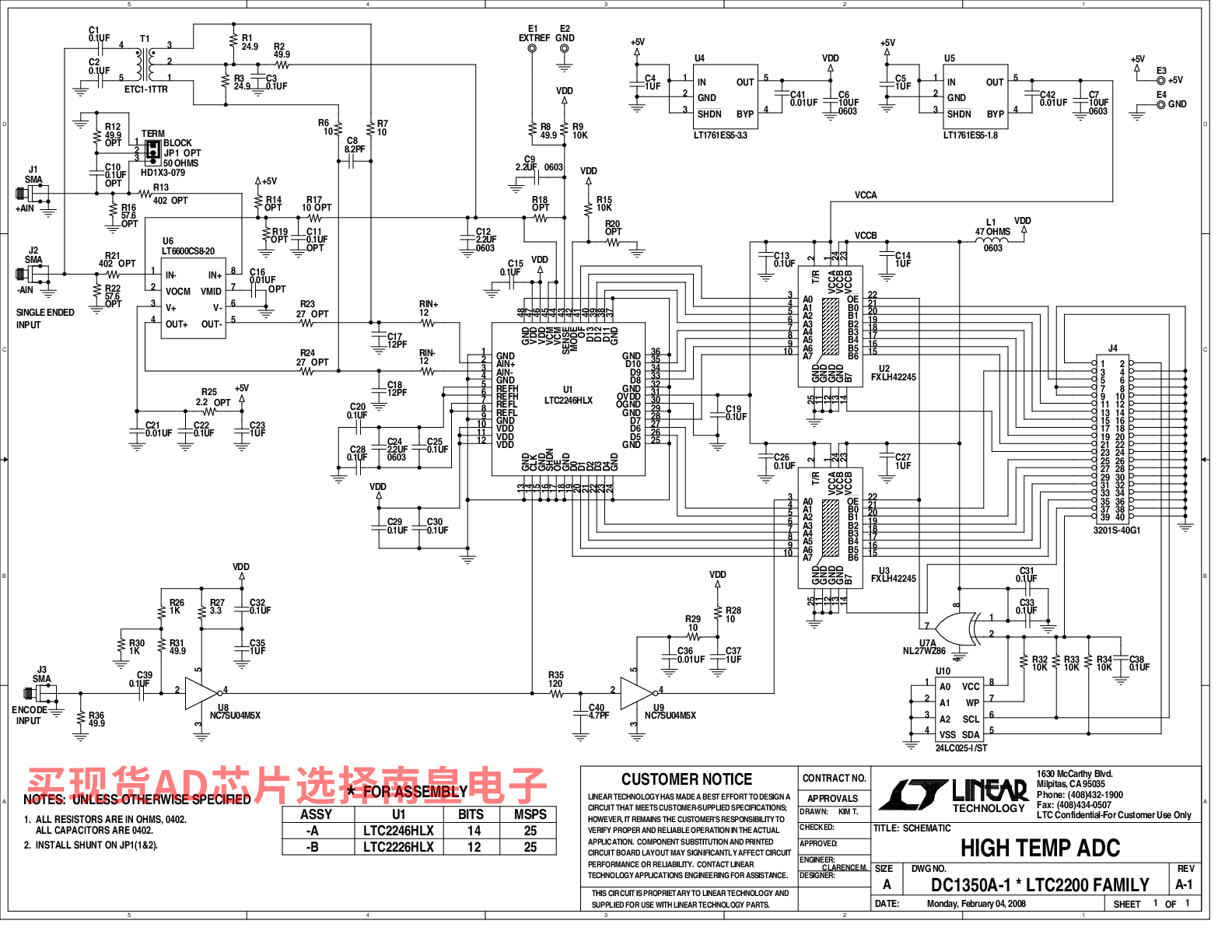

LTC2246H的评估套件：
