- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：标准高速模数转换器
- 功能描述：10 位、250Msps ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

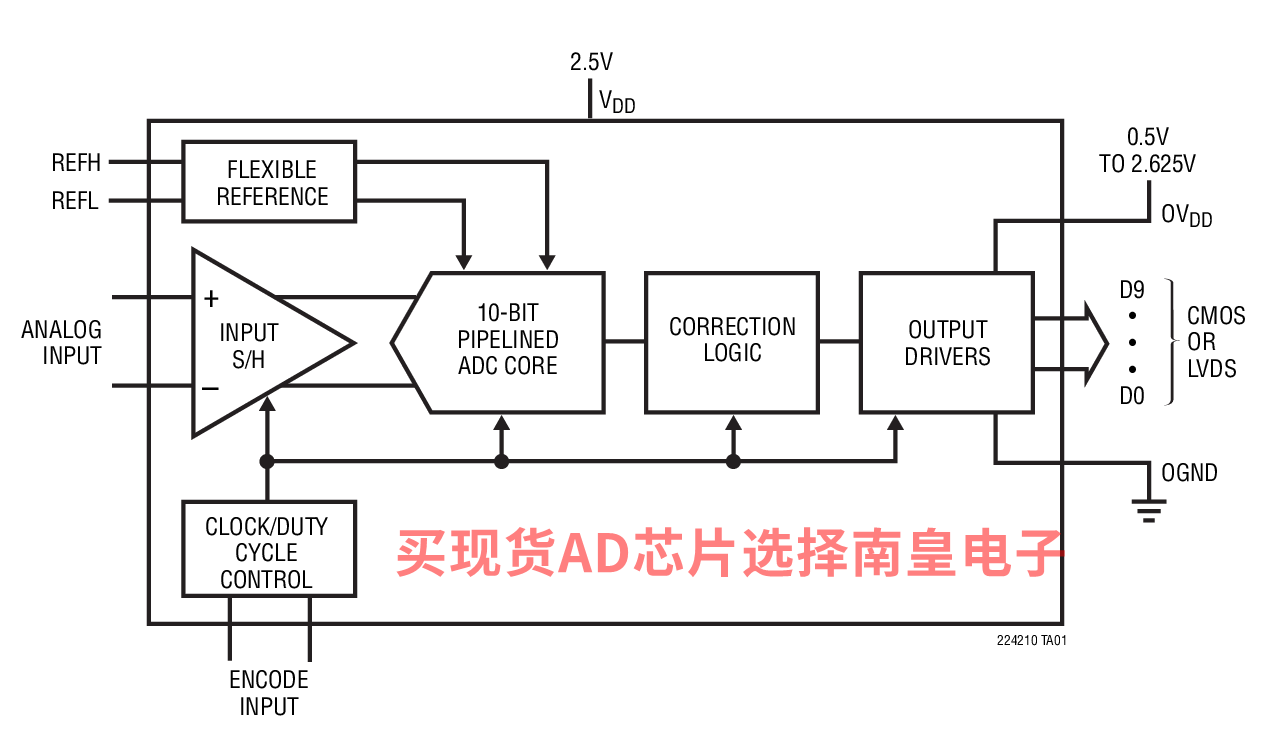

LTC2242-10 是一款 250Msps、采样 10 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2242-10 非常适合要求苛刻的通信应用，其AC性能包括60.5dB SNR 和 78dB 无寄生动态范围 (SFDR)。95fsRMS的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。
DC 规格包括整个温度范围内的 ±0.4LSB INL (典型值)、±0.2LSB DNL (典型值) 和无漏失码。
数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出具有三种格式选项，即：以全数据速率运行的单根总线或以半数据速率运行的两根去复用总线 (采用交错或同时更新)。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 2.625V 的范围内变化。
可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分驱动。一个任选的时钟占空比稳定器在多种时钟占空比条件下实现了高性能。
应用
- 无线和有线宽带通信
- 电缆头端系统
- 功率放大器线性化
- 通信测试设备
- 采样速率：250Msps
- 60.5dB SNR

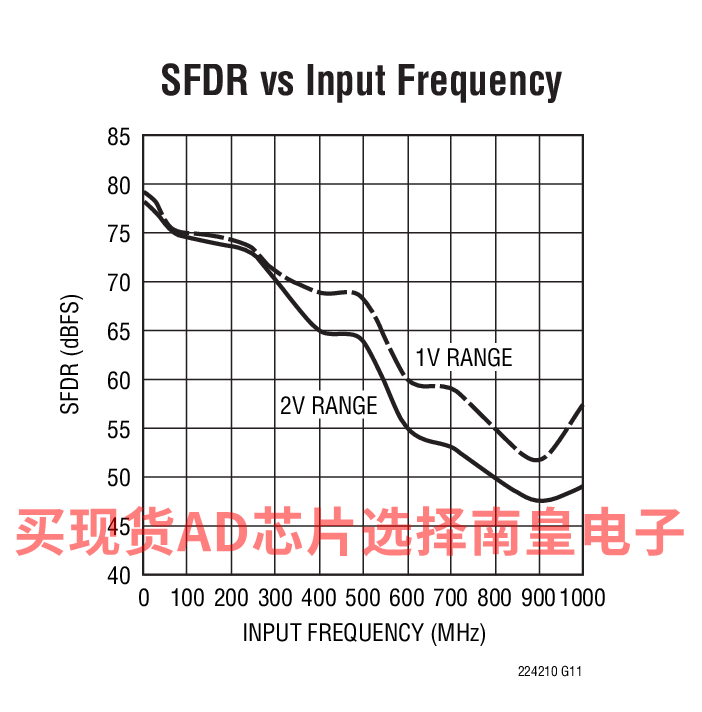

- 78dB SFDR
- 1.2GHz 满功率带宽采样及保持 (S/H)
- 单 2.5V 电源
- 低功耗：740mW
- LVDS、CMOS 或去复用 CMOS 输出
- 可选的输入范围：±0.5V 或 ±1V
- 无漏失码
- 可任选的时钟占空比稳定器
- 停机和打盹模式
- 数据就绪输出时钟
- 引脚兼容系列
- 250Msps：LTC2242-12 (12 位)、LTC2242-10 (10 位)
- 210Msps：LTC2241-12 (12 位)、LTC2241-10 (10 位)
- 170Msps：LTC2240-12 (12 位)、LTC2240-10 (10 位)
- 185Msps：LTC2220-1 (12 位)
- 170Msps：LTC2220 (12 位)、LTC2230 (10 位)
- 135Msps：LTC2221 (12 位)、LTC2231 (10 位)

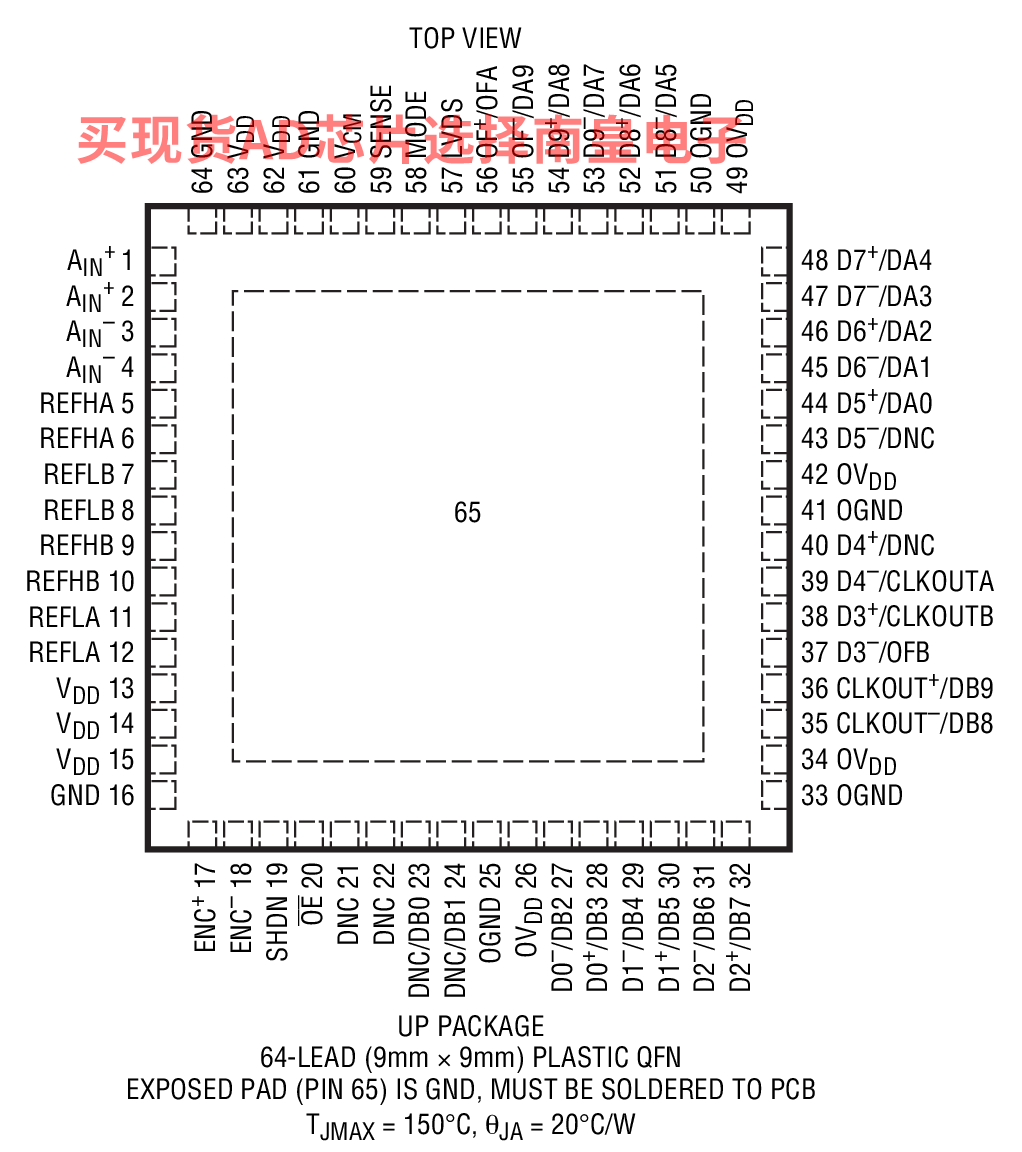

- 64 引脚 (9mm x 9mm) QFN 封装
LTC2242CUP-10#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：0 to 70C，AD官网报价：56.56（100-499个）；46.92（1000+个）
LTC2242CUP-10#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：56.56（100-499个）；46.92（1000+个）
LTC2242IUP-10#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 85C，AD官网报价：67.85（100-499个）；56.28（1000+个）
LTC2242IUP-10#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：67.85（100-499个）；56.28（1000+个）

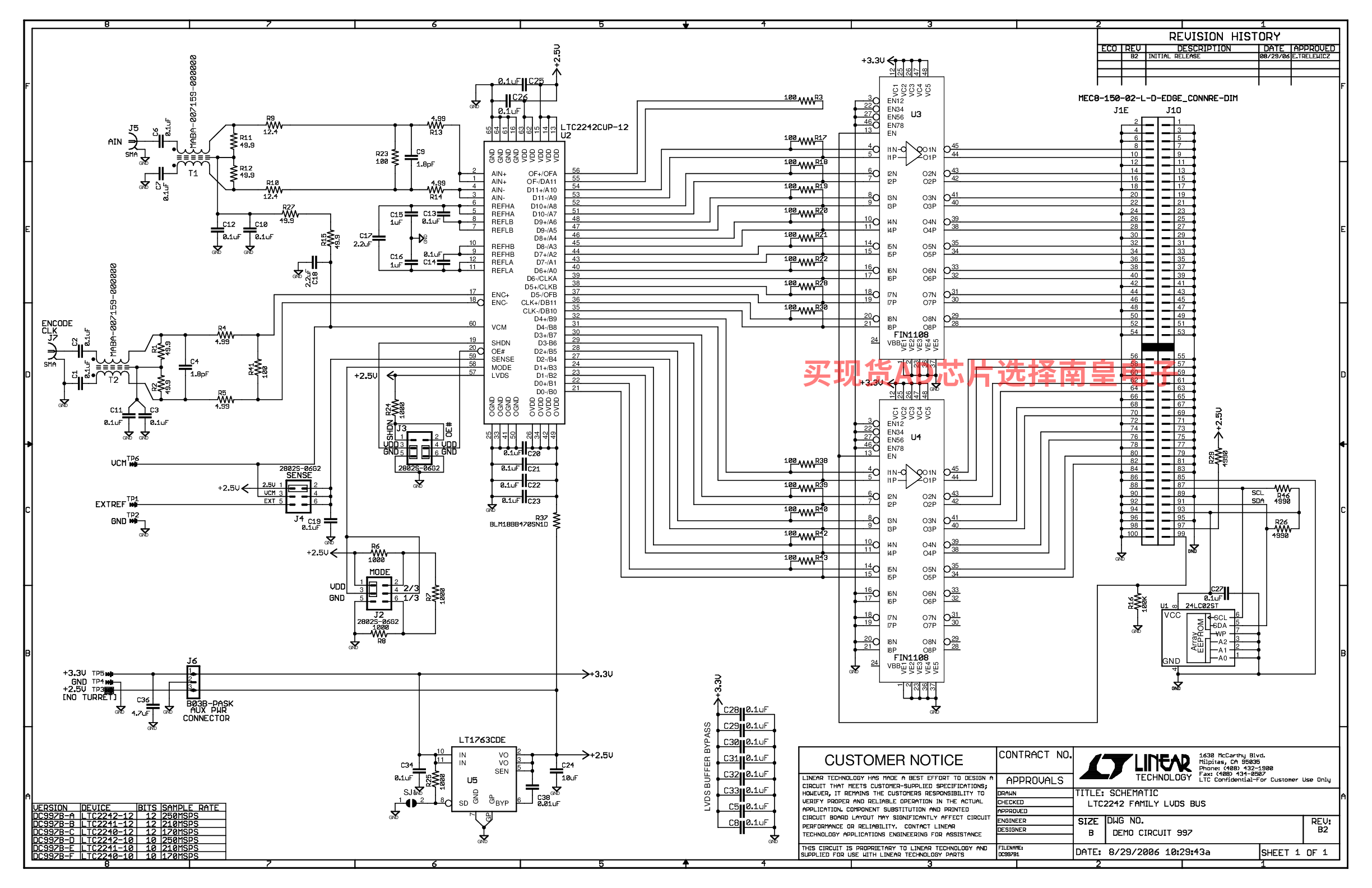

DC997B-D：LTC2242CUP-10 | LVDS OUT, VCC = 2.5V, 250Msps, 10-Bit, 10MHz < AIN < 250MHz, (Requires DC890 & LVDS_XFMR)
DC997B-D - Demo Board for the LTC2242-10 10-Bit, 250Msps ADC.

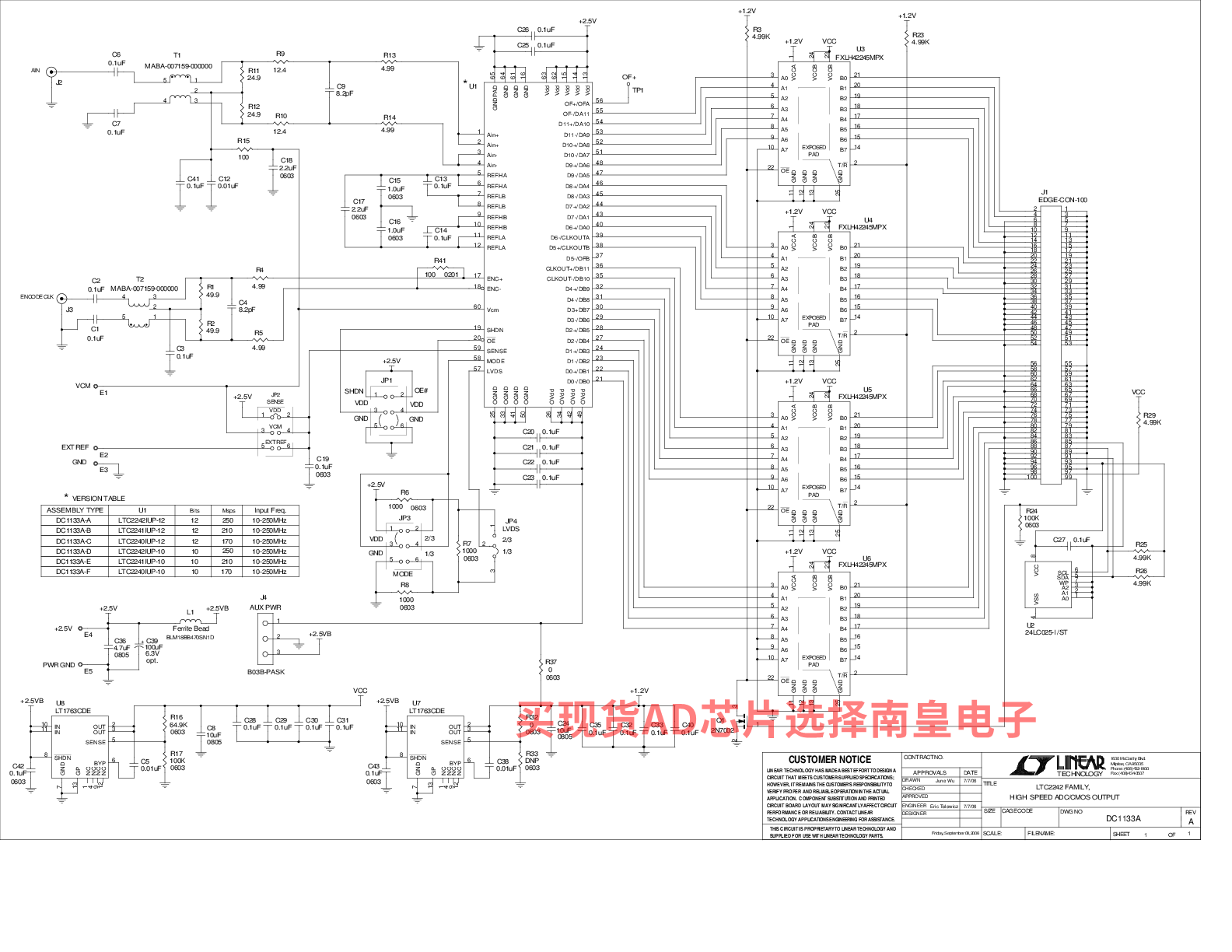

DC1133A-D：LTC2242CUP-10 | CMOS OUT, VCC = 2.5V, 250Msps, 10-Bit, 10MHz < AIN < 250MHz, Need DC890
DC1133A-D: Demo Board for LTC2242-10 10-Bit, 250Msps ADC
