- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：标准高速模数转换器
- 功能描述：10 位、80Msps、低噪声 3V ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

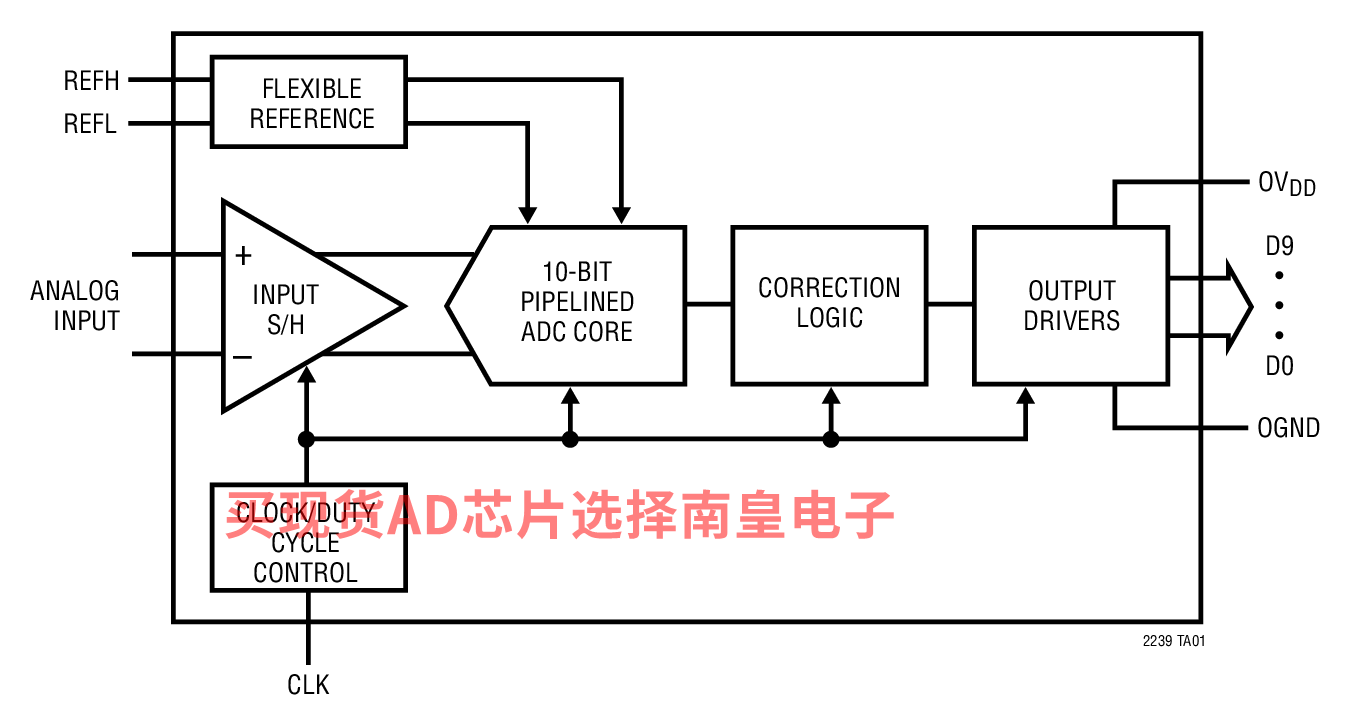

LTC2239 是一款 10 位 80Msps、低功率 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2239 非常适合于要求苛刻的成像和通信应用，其 AC 性能包括 61.6dB SNR 和 85dB 无杂散动态范围 SFDR (对于远远超过奈奎斯特频率的信号)。
DC 规格包括整个温度范围内的 ±0.1LSB INL (典型值)、±0.1LSB DNL (典型值) 和±0.5LSB INL、±0.5LSB DNL。转换噪声很低，仅为 0.08LSBRMS。
单 3V 电源可实现低功率操作。一个单独的输出电源使输出能驱动 0.5V 至 3.6V 逻辑电路。
一个单端 CLK 输入负责控制转换器运作。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
应用
- 无线和有线宽带通信
- 成像系统
- 超声波
- 频谱分析
- 便携式仪表
- 采样速率：80Msps
- 单 3V 电源 (2.7V 至 3.4V)
- 低功率：211mW

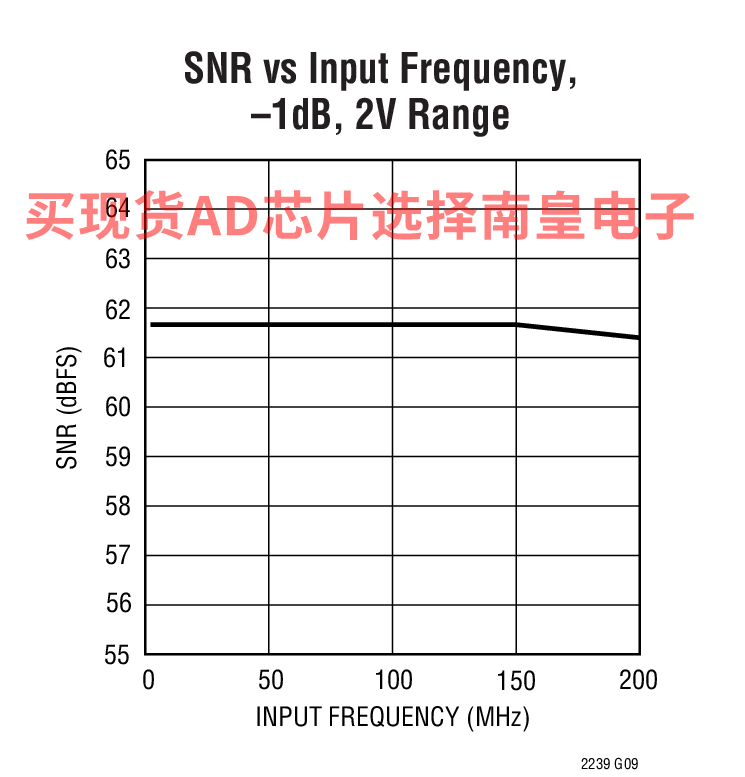

- 61.6dB SNR (在 70MHz 输入)
- 85dB SFDR (在 70MHz 输入)
- 无漏失码
- 灵活的输入：1VP-P 至 2VP-P 范围
- 575MHz 满功率带宽 S/H (采样及保持)
- 时钟占空比稳定器
- 停机和打盹模式
- 引脚兼容型系列
- 125Msps：LTC2253 (12 位)、LTC2251 (10 位)
- 105Msps：LTC2252 (12 位)、LTC2250 (10 位)
- 80Msps：LTC2229 (12 位、LTC2239 (10 位)
- 65Msps：LTC2228 (12 位)、LTC2238 (10 位)
- 40Msps：LTC2227 (12 位)、LTC2237 (10 位)
- 25Msps：LTC2226 (12 位)、LTC2236 (10 位)
- 10Msps：LTC2225 (12 位)

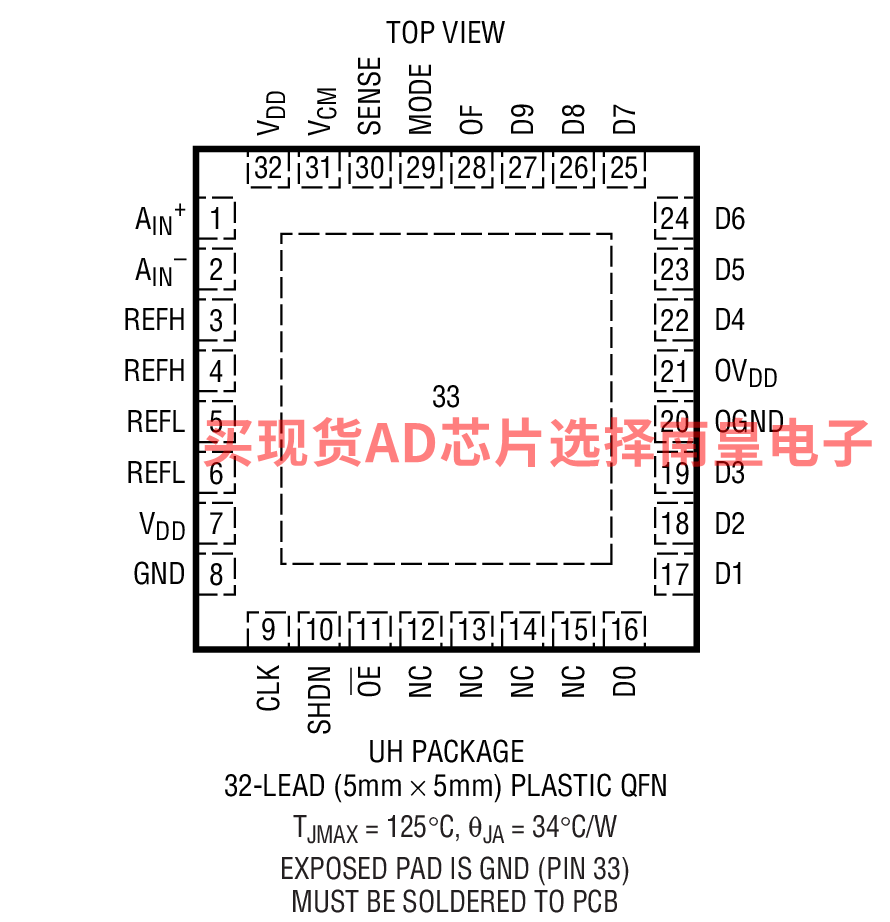

- 32 引脚 (5mm x 5mm) QFN 封装
LTC2239CUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：9.53（100-499个）；8.16（1000+个）
LTC2239CUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：9.53（100-499个）；8.16（1000+个）
LTC2239IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：11.36（100-499个）；9.72（1000+个）
LTC2239IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：11.36（100-499个）；9.72（1000+个）

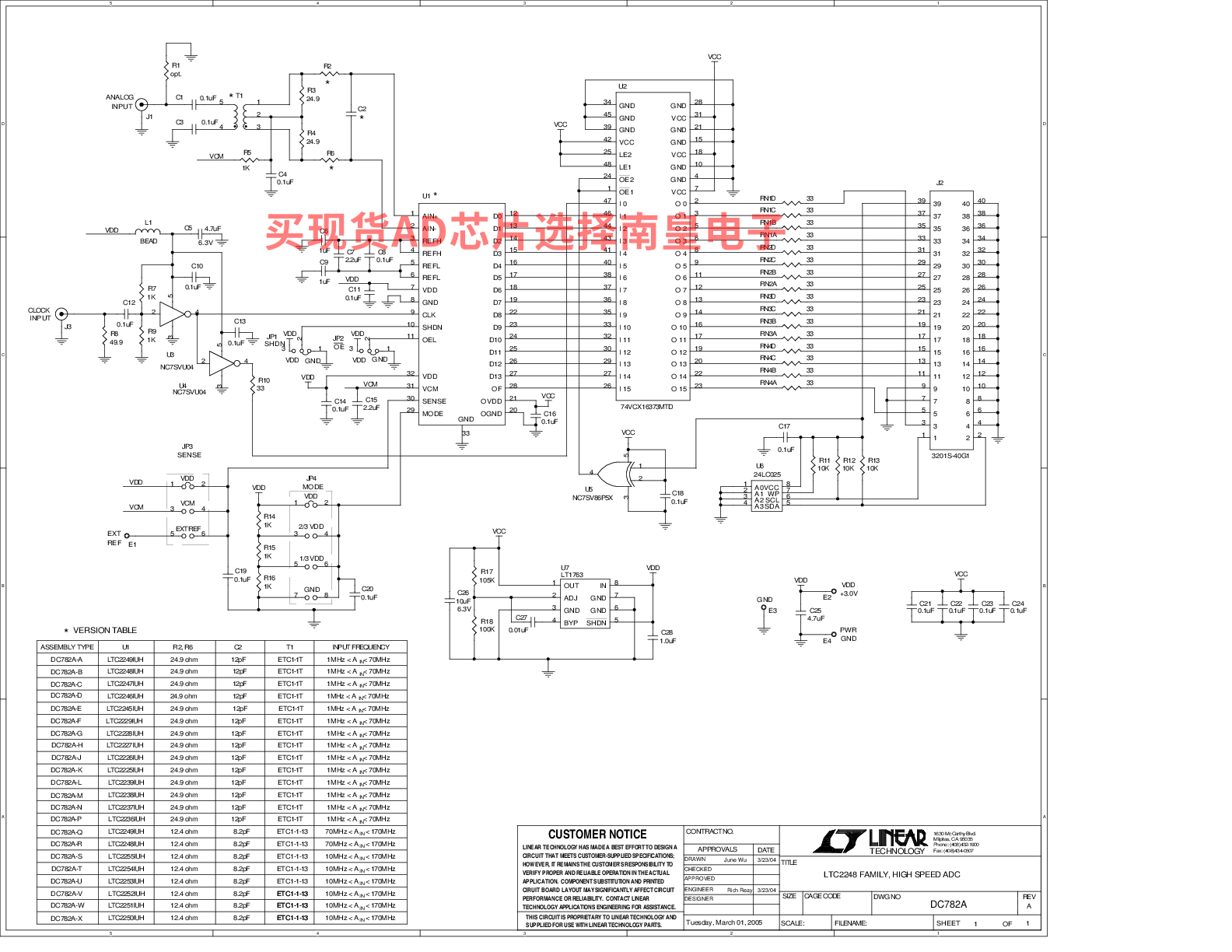

DC782A-L：LTC2239IUH | High Speed ADC, VDD = +3.0V, 80Msps, 10-Bit 1MHz < AIN < 70MHz, Requires DC718
DC782A-L: Demo Board for the LTC2239 10-Bit, 80Msps Low Noise 3V ADC.
