LTC2228的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：12 位、65Msps 低功率 3V ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2228的产品详情：

LTC2228/LTC2227/LTC2226 是 12 位、65Msps/40Msps/25Msps、低功率 3V A/D 转换器，专为高频、宽动态范围信号进行数字化处理而设计。凭借包括 71.3dB SNR 和 90dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2228/LTC2227/LTC2226 成为了要求苛刻的成像和通信应用的完美选择。

DC 规格包括整个温度范围内的 ±0.3LSB INL (典型值)、±0.15LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.25LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V 逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。

应用

无线和有线宽带通信
成像系统
超声
频谱分析
便携式仪表

LTC2228的优势和特点：

采样速率：65Msps/40Msps/25Msps
单 3V 电源 (2.7V 至 3.4V)
低功率：205mW/120mW/75mW
71.3dB SNR
90dB SFDR
无漏失码
灵活的输入：1VP-P 至 2VP-P 范围
575MHz 满功率带宽 S/H (采样及保持)
时钟占空比稳定器
停机和打盹模式
引脚兼容系列
- 125Msps：LTC2253 (12 位)、LTC2255 (14 位)
- 105Msps：LTC2252 (12 位)、LTC2254 (14 位)
- 80Msps：LTC2229 (12 位)、LTC2249 (14 位)
- 65Msps：LTC2228 (12 位)、LTC2248 (14 位)
- 40Msps：LTC2227 (12 位)、LTC2247 (14 位)
- 25Msps：LTC2226 (12 位)、LTC2246 (14 位)
- 10Msps：LTC2225 (12 位)、LTC2245 (14 位)

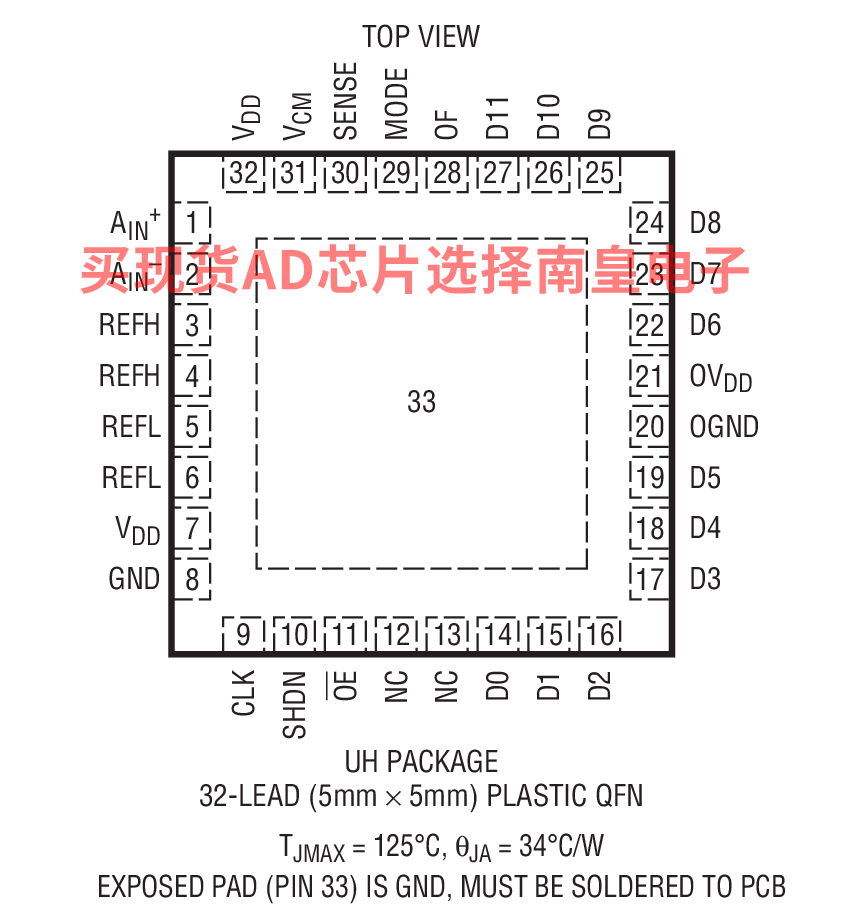

32 引脚 (5mm x 5mm) QFN 封装

LTC2228具体的完整产品型号参数及价格（美元）：

LTC2228CUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：17.11（100-499个）；14.62（1000+个）

LTC2228CUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：17.11（100-499个）；14.62（1000+个）

LTC2228IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：20.51（100-499个）；17.52（1000+个）

LTC2228IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：20.51（100-499个）；17.52（1000+个）

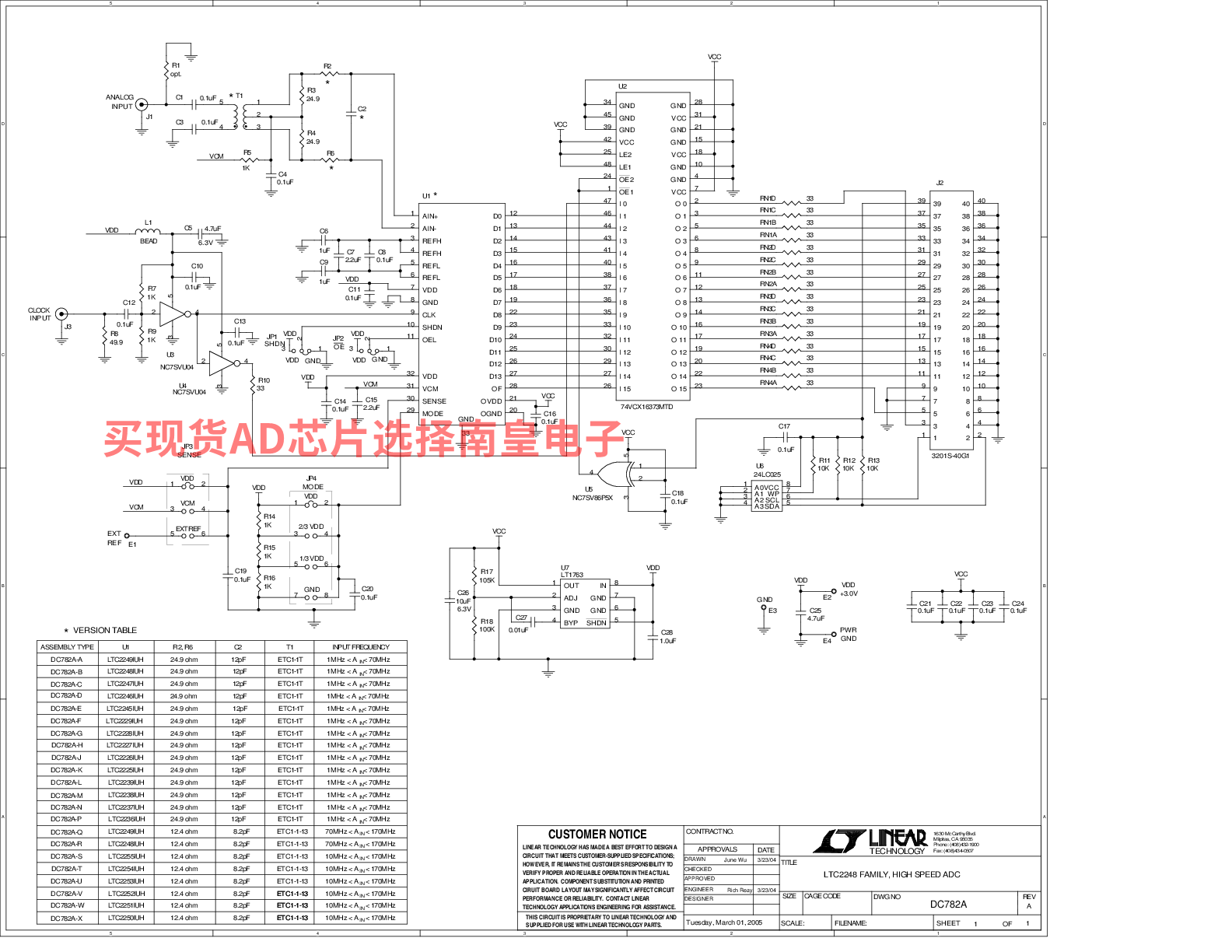

LTC2228的评估套件：

DC782A-G：LTC2228IUH | High Speed ADC, VDD = +3.0V, 65Msps, 12-Bit 1MHz < AIN < 70MHz, Requires DC718

DC782A-G: Demo Board for the LTC2228 12-Bit, 65Msps Low Power 3V ADCs.

LTC2228的电路图解：

LTC2228的评估套件：
