LTC2223（12 位、80Msps ADC）-AD代理

LTC2223的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：12 位、80Msps ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2223的产品详情：

LTC2222 和 LTC2223 是采样速率为 105Msps/80Msps 的 12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。对于要求严谨的通信应用而言，LTC2222/LTC2223 是一种完美的选择，其 AC 性能包括 68dB SNR 和 80dB 无寄生动态范围 (对于高达 170MHz 的信号频率)。0.15psRMS 的超低抖动允许 IF 频率进行欠采样，并获得了超卓的噪声性能。

DC 规格包括 ±0.3LSB INL (典型值)、±0.2LSB DNL (典型值) 以及整个温度范围内的无漏失码性能。转换噪声很低，仅 0.5LSBRMS。

一个单独的输出电源允许输出驱动 0.5V 至 3.6V 逻辑电路。

可由正弦波、PECL、LVDS、TTL 或 CMOS 输入来对 ENC+ 和 ENC- 输入进行差分和单端驱动。一个任选的时钟占空比稳定器可在全速和各种时钟占空比条件下实现高性能。

应用

无线和有线宽带通信
电缆头端系统
功率放大器线性化
通信测试设备

LTC2223的优势和特点：

采样速率：105Msps/80Msps
68dB SNR (高至 140MHz 输入)

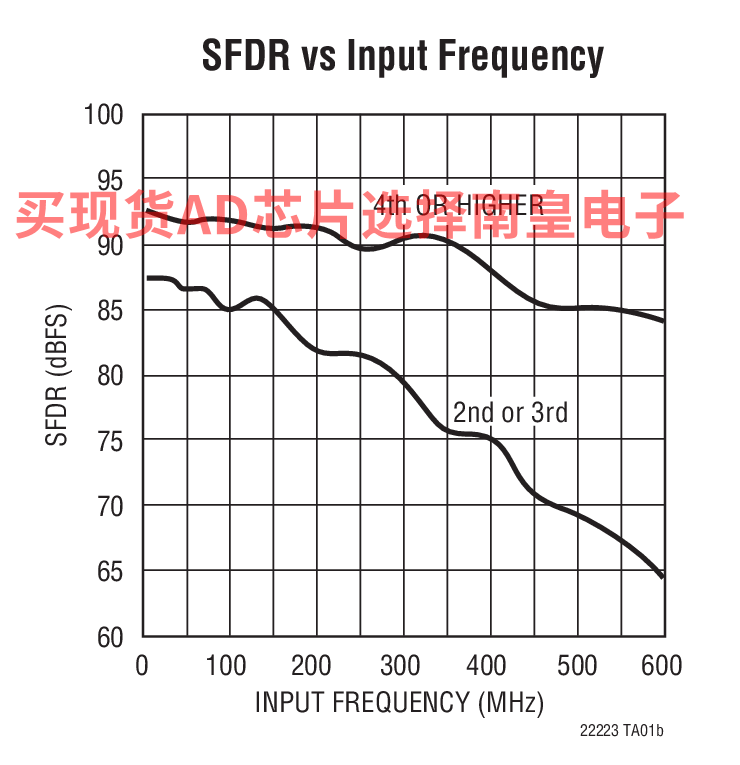

80dB SFDR (高至 170MHz 输入)
775MHz 满功率带宽采样与保持
单 3.3V 电源
低功耗：475mW/366mW
可选输入范围：±0.5V 或 ±1V
无漏失码
任选的时钟占空比稳定器
停机和“打盹”模式
数据就绪输出时钟
引脚兼容的器件系列
- 135Msps：LTC2224 (12 位)、LTC2234 (10 位)
- 105Msps：LTC2222 (12 位)、LTC2232 (10 位)
- 80Msps：LTC2223 (12 位)、LTC2233 (10 位)

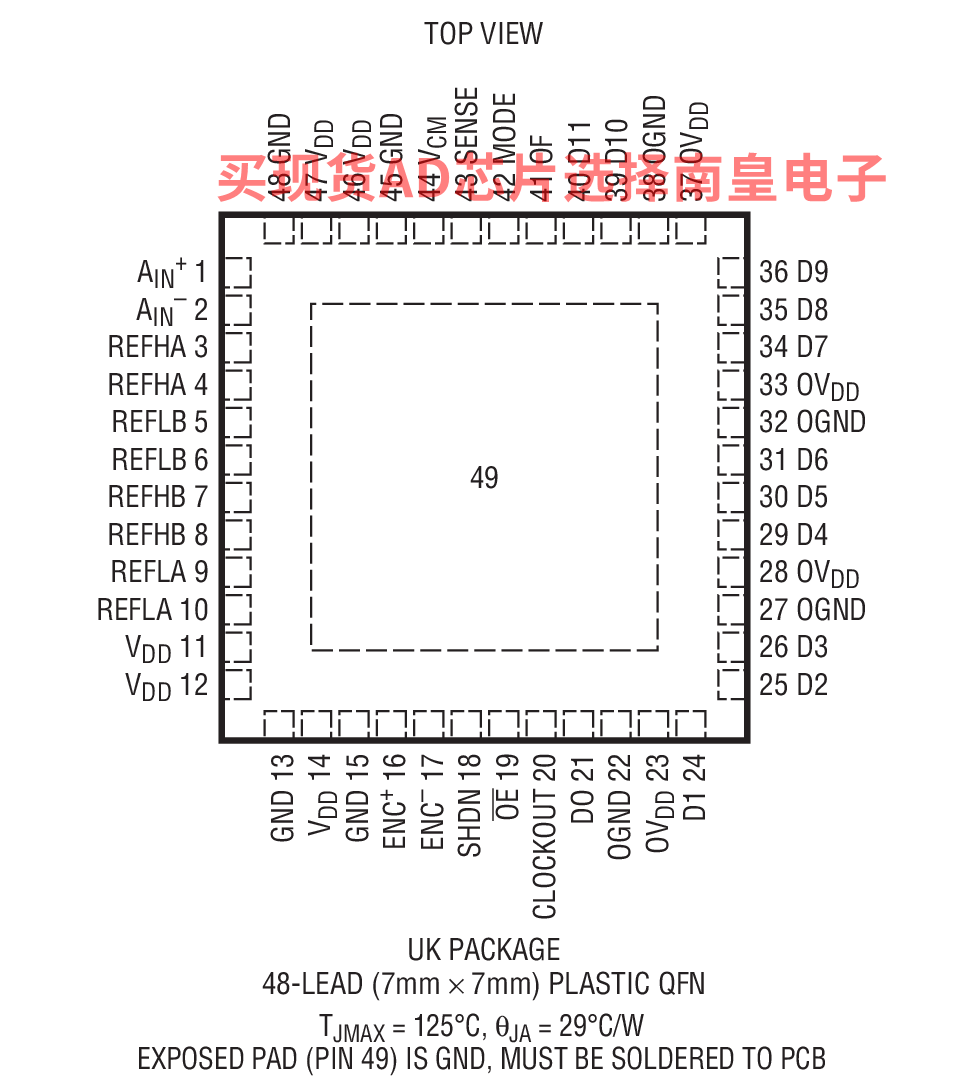

48 引脚 QFN 封装

LTC2223具体的完整产品型号参数及价格（美元）：

LTC2223CUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：23.6（100-499个）；20.16（1000+个）

LTC2223CUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：23.6（100-499个）；20.16（1000+个）

LTC2223IUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：28.24（100-499个）；24.12（1000+个）

LTC2223IUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：28.24（100-499个）；24.12（1000+个）

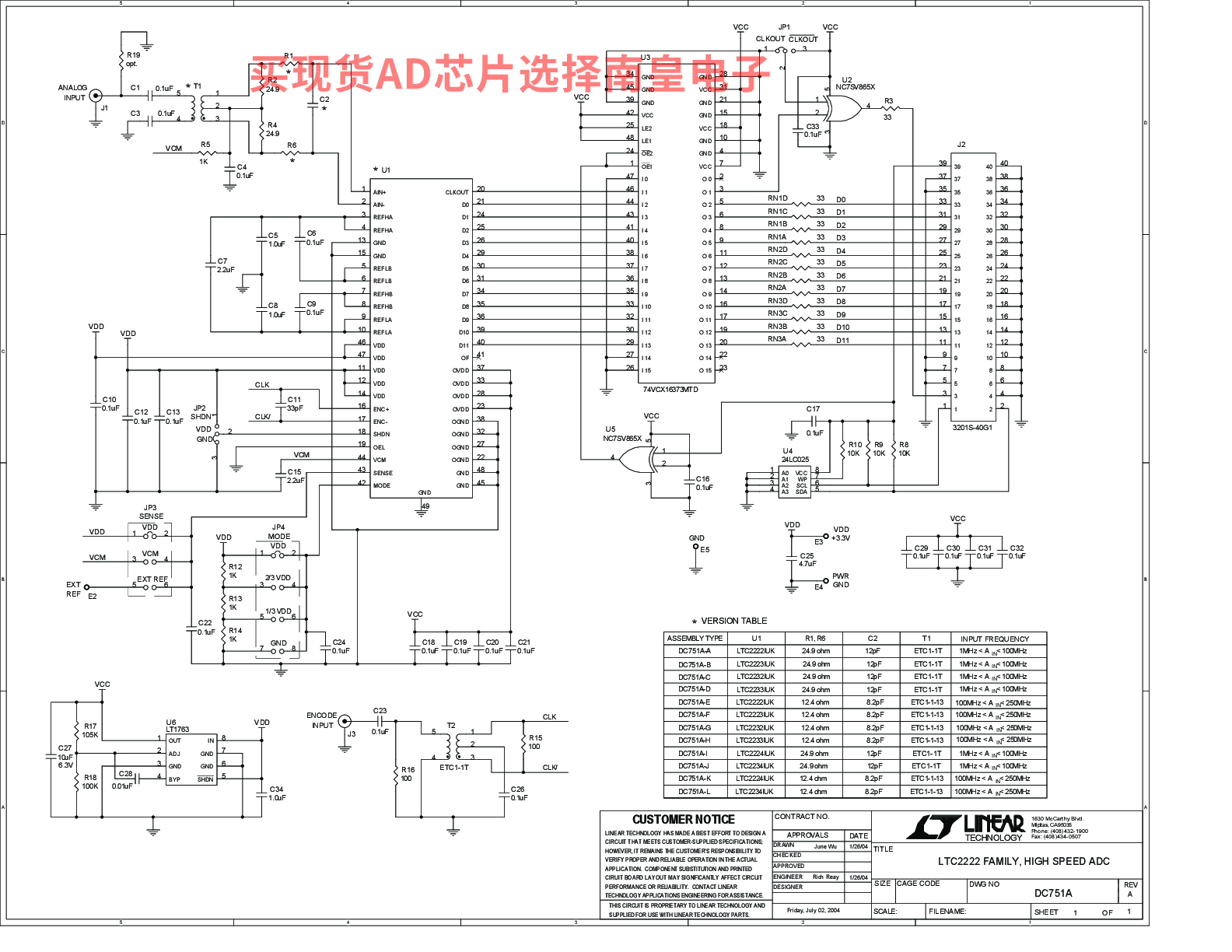

LTC2223的评估套件：

DC751A-B：LTC2223IUK | 高速ADC，VDD = +3.3V，80Msps，12位1MHz < AIN < 100MHz（需要DC718）

DC751A-B：LTC2223 12位、80Msps ADC演示板。

DC751A-F：LTC2223IUK | High Speed ADC, VDD = +3.3V, 80Msps, 12-Bit 100MHz < AIN < 250MHz (Requires DC718)

DC751A-F: Demo Board for the LTC2223 12-Bit, 80Msps ADCs.

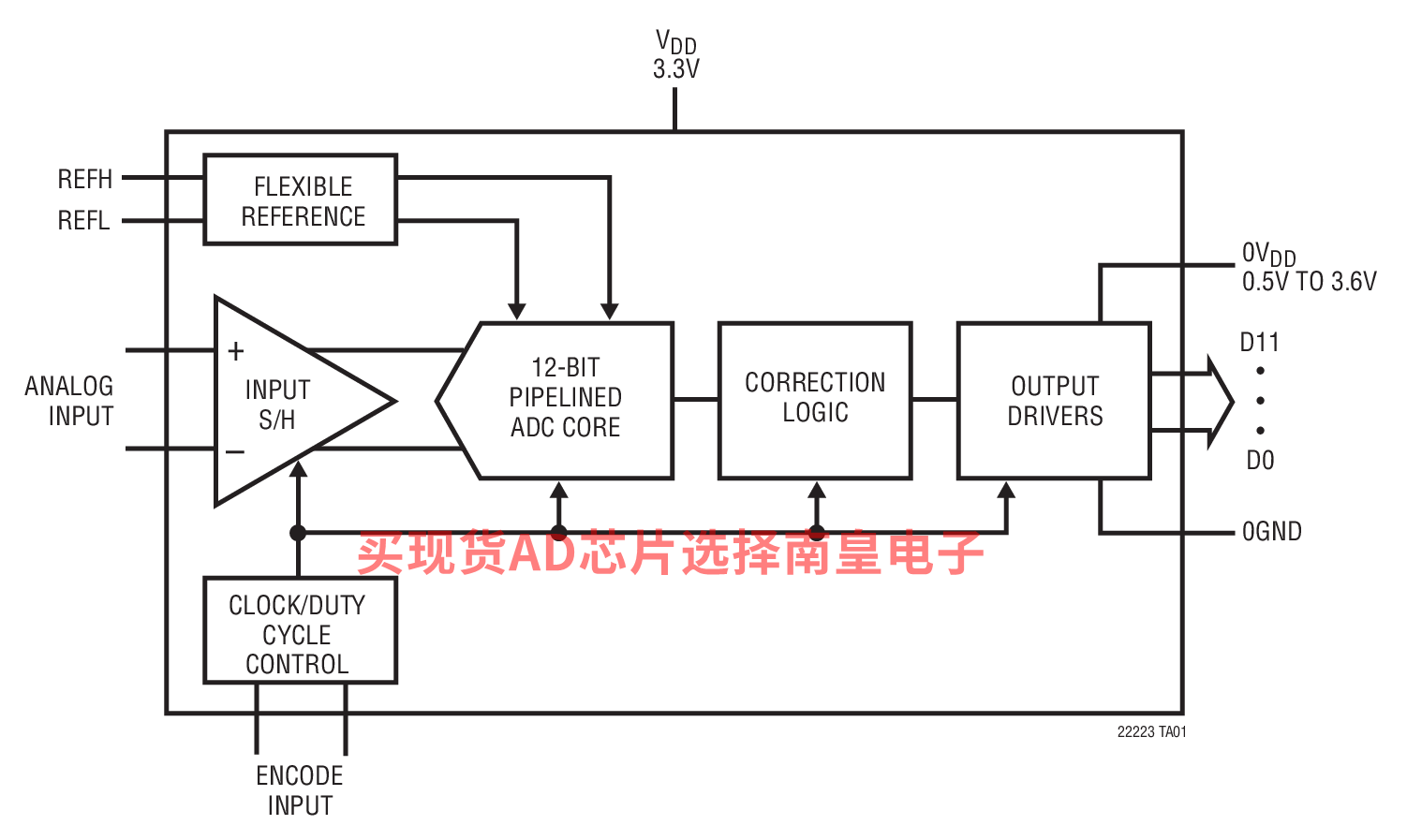

LTC2223的电路图解：

LTC2223的评估套件：
