LTC2221（12 位、135Msps ADC）-AD代理

LTC2221的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：12 位、135Msps ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2221的产品详情：

LTC2220 和 LTC2221 是 170Msps / 135Msps、采样 12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2220 / LTC2221 非常适合于要求苛刻的通信应用，其 AC 性能包括 67.5dB SNR 和 80dB 无杂散动态范围 (对于高达 170MHz 的信号)。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±0.4LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.5LSBRMS。

数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出具有三种格式选项，即：以全数据速率运行的单根总线或以半数据速率运行 (采用交错或同时更新) 的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内变化。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC－输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

应用

无线和有线宽带通信
电缆头端系统
功率放大器线性化
通信测试设备

????

LTC2221的优势和特点：

采样速率：170Msps / 135Msps
67.5dB SNR (高达 140MHz 输入)

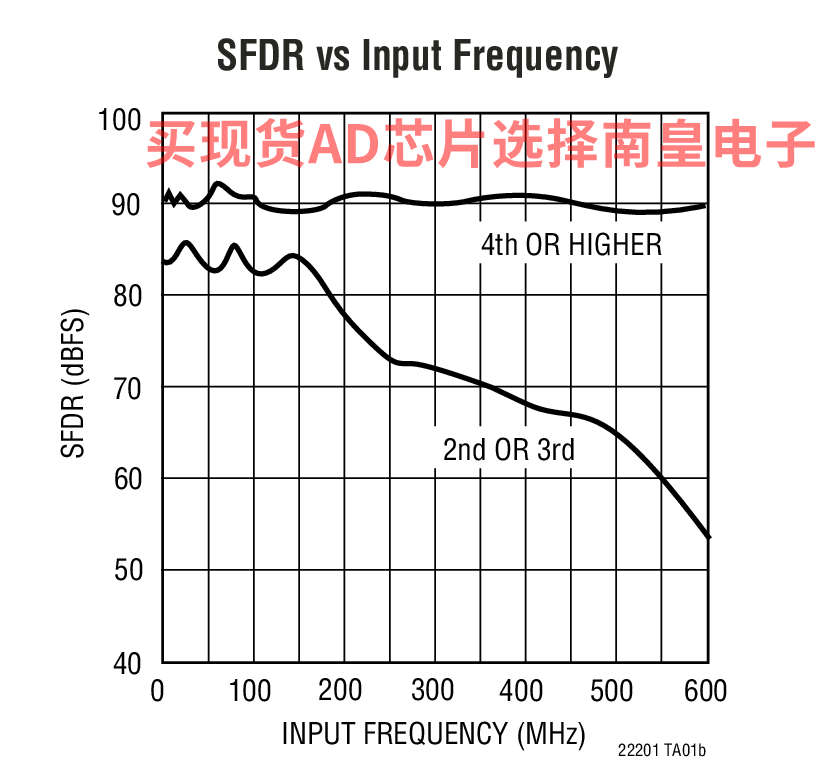

80dB SFDR (高达 170MHz 输入)
775MHz 满功率带宽 S/H (采样及保持)
单 3.3V 电源
低功耗：890mW / 660mW
LVDS、CMOS或多路分工 CMOS 输出
可选的输入范围：±0.5V 或 ±1V
无漏失码
可任选的时钟占空比稳定器
停机和打盹模式
数据就绪输出时钟
引脚兼容型系列
- 185Msps: LTC2220-1 (12 位)
- 170Msps: LTC2220 (12 位), LTC2230 (10 位)
- 135Msps: LTC2221 (12 位), LTC2231 (10 位)

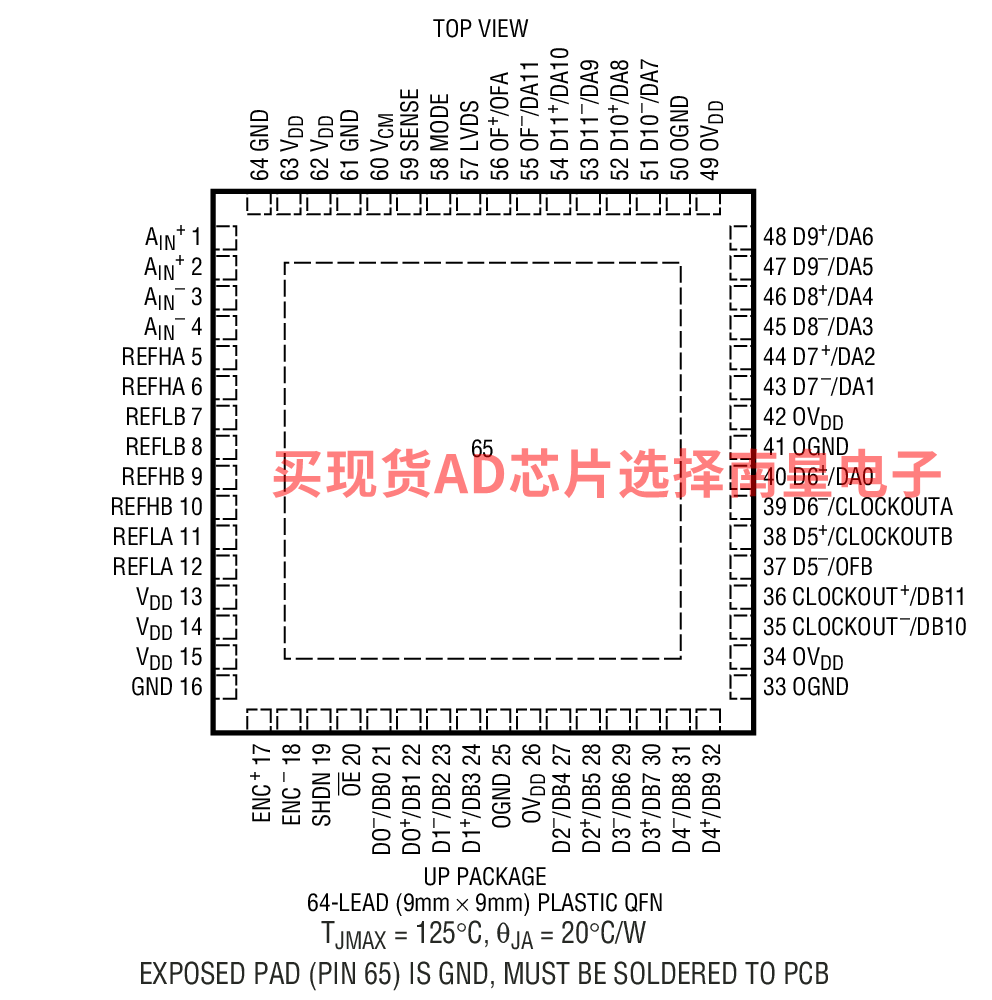

64 引脚 9mm x 9mm QFN 封装

LTC2221具体的完整产品型号参数及价格（美元）：

LTC2221CUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：0 to 70C，AD官网报价：48.37（100-499个）；40.82（1000+个）

LTC2221CUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：48.37（100-499个）；40.82（1000+个）

LTC2221IUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 85C，AD官网报价：60.44（100-499个）；51（1000+个）

LTC2221IUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：60.44（100-499个）；51（1000+个）

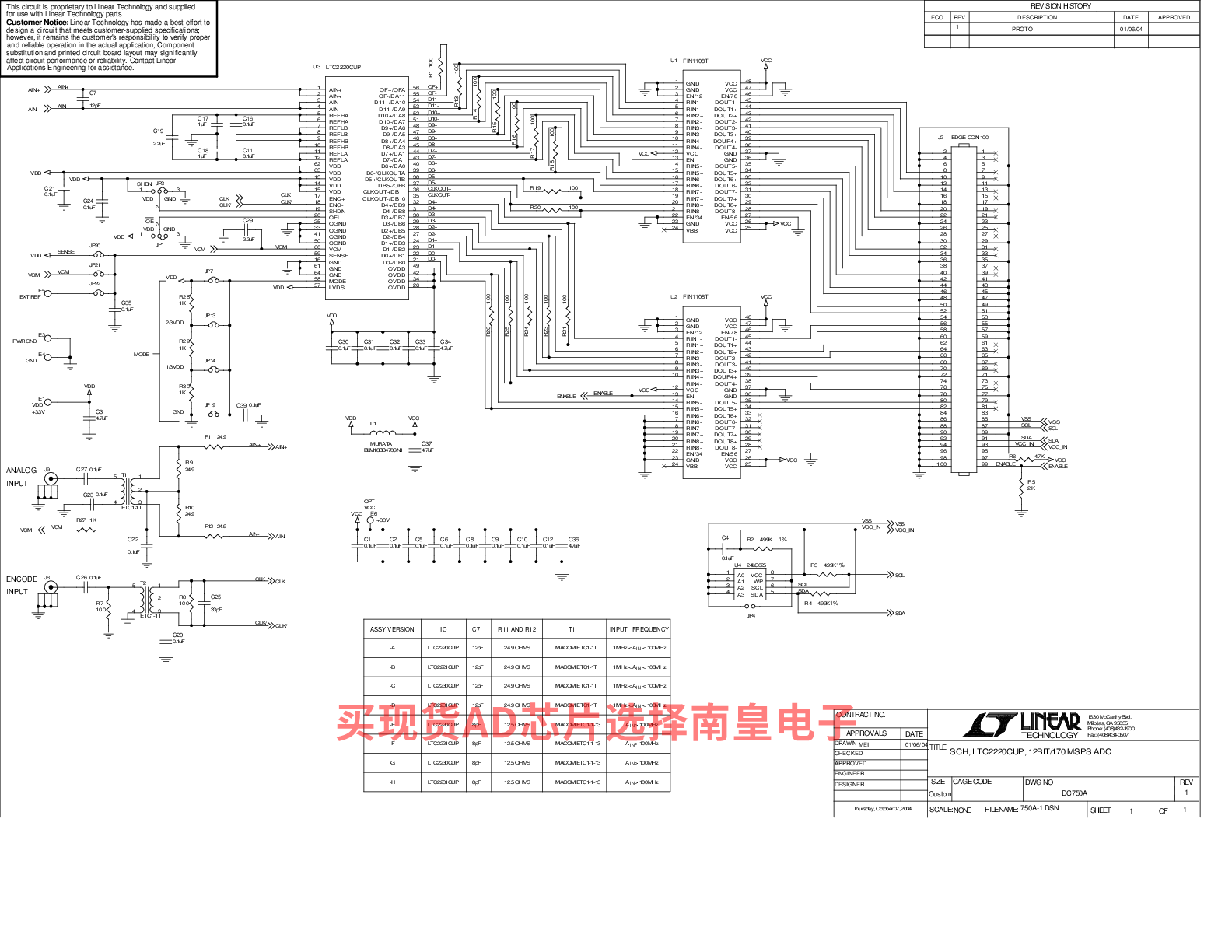

LTC2221的评估套件：

DC750A-F：LTC2221CUP | High Speed ADC, VCC = +3.3V, 135Msps, 12-Bit AIN > 100MHz (Requires DC890 and LVDS_TRANSFORMER)

DC750A-F: Demo Board for the LTC2221 12-Bit, 135Msps ADCs.

DC750A-B：LTC2221CUP | High Speed ADC, VCC = +3.3V, 135Msps, 12-Bit 1MHz < AIN < 100MHz (Requires DC890 and LVDS_TRANSFORMER)

DC750A-B: Demo Board for the LTC2221 12-Bit, 135Msps ADCs.

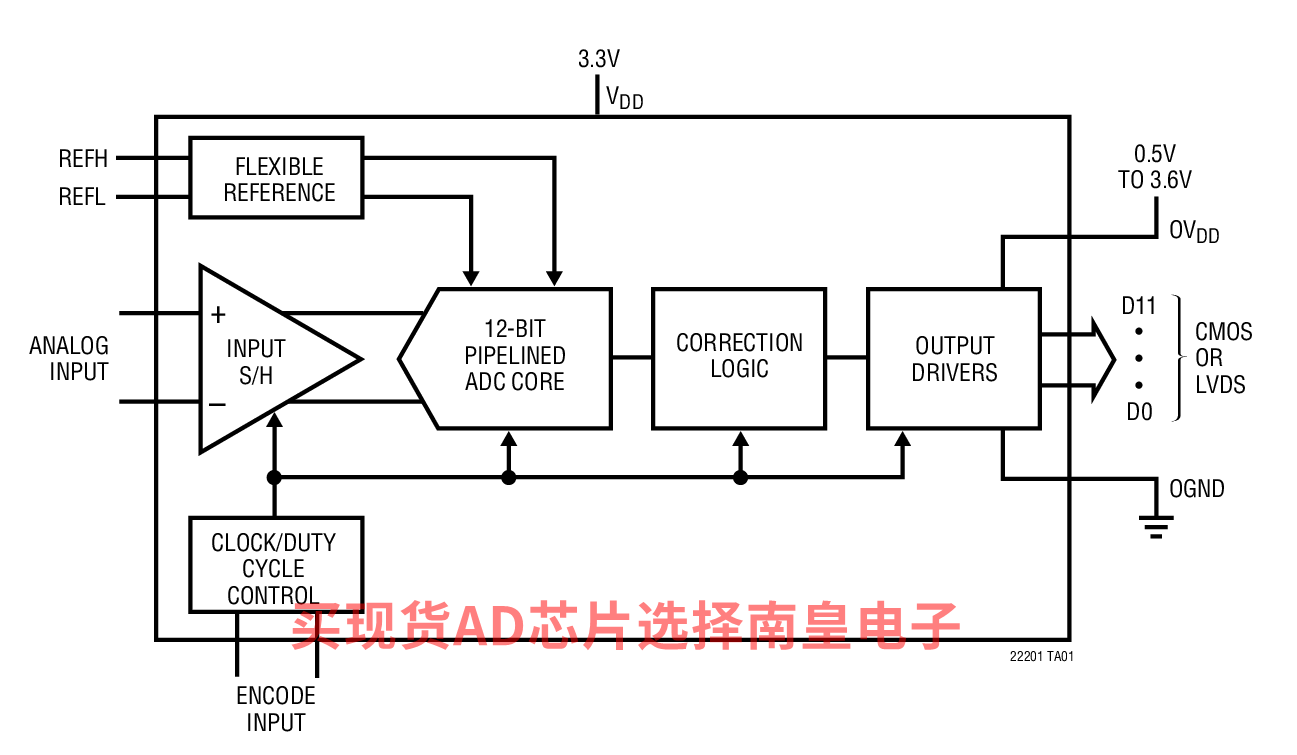

LTC2221的电路图解：

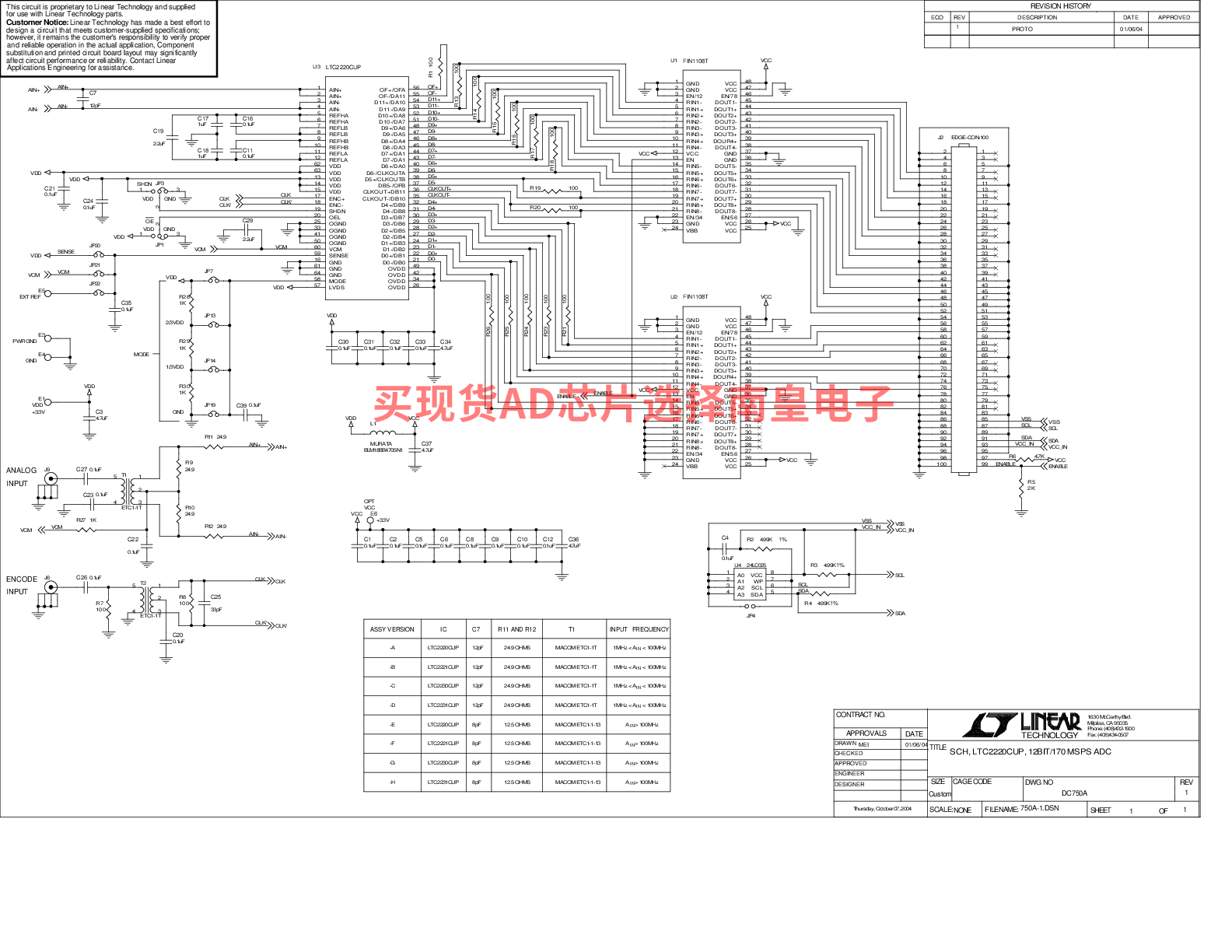

LTC2221的评估套件：
