- 制造厂商：AD
- 产品类别：单电源模拟开关和多路复用器
- 技术类目：双电源模拟开关和多路复用器
- 功能描述：具数据锁存器的微功率、低电荷注入、四通道 CMOS 模拟开关
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC221 和 LTC222 是微功率、四通道 CMOS 模拟开关，它们的功耗通常仅为 250μW (采用 ±15V 电源) 和 40μW (采用单 5V 电源)。内置锁存器使 LTC221 和 LTC222 能直接连接至大多数微处理器总线。这些开关具有 65Ω 的典型导通电阻和非常高的断开电阻。这两款开关所固有的一种先断后连特性可避免两个通道的短接。信号范围为 ±15V (采用一个 ±15V 的电源电压) 和 0V 至 5V (采用单 5V 电源)。LTC221 和 LTC222 内置特殊的电荷补偿电路，可将电荷注入大幅度减少至 ±25pC (最大值，采用 ±15V 电源)。

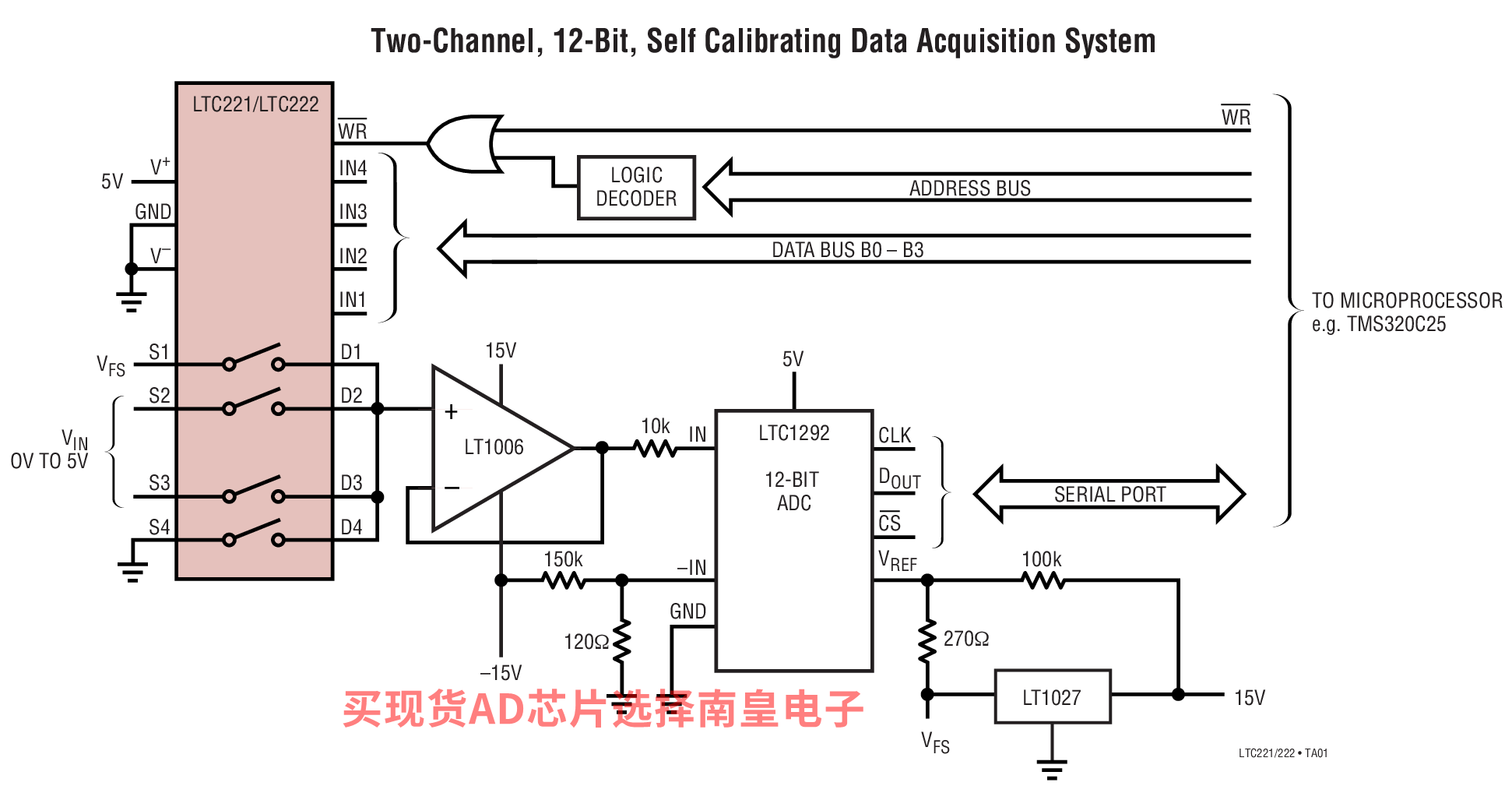

LTC221 和 LTC222 专为微处理器控制型可编程增益放大器、自动测试设备、通信系统、和数据采集系统等应用而设计。如逻辑表所示，LTC221 一般是闭合的，而 LTC222 则通常处于开路状态。
主要规格
- 电源电流............. I+ = 40µA, I- = 5µA（最大值）
- 电荷注入
- ±15V 电源........................ ±25pC （最大值）
单 5V 电源............................ 2pC（典型值）
- 微功率操作
- 单 5V 或 ±15V 电源工作
- 低电荷注入
- 低 RON
- 低漏电
- 有保证的“先断后连”
- 抗闭锁型设计
- 可兼容 TTL/CMOS
- DG221 / DG222 的改进型第二供货源
- 可兼容微处理器总线

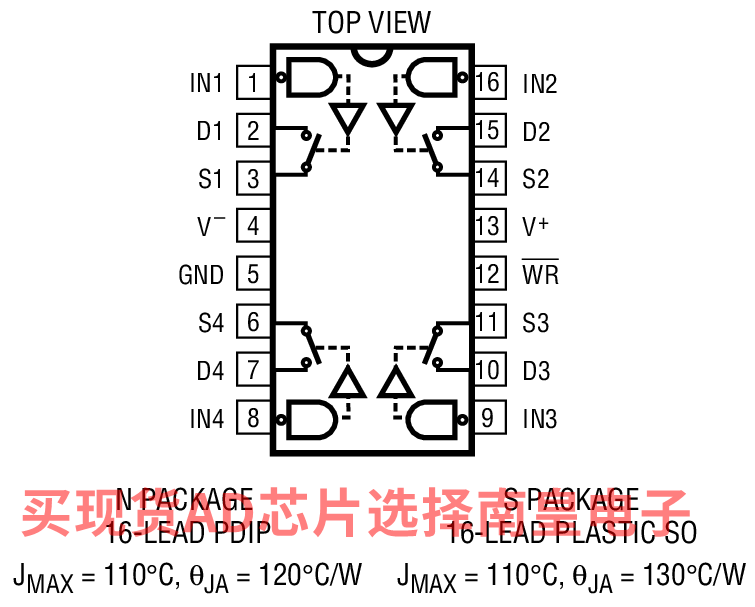

LTC221CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：3.19（100-499个）；3.06（1000+个）
LTC221CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.81（100-499个）；3.64（1000+个）
LTC221CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.81（100-499个）；3.64（1000+个）
LTC221CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：3.19（100-499个）；3.06（1000+个）
LTC221CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.81（100-499个）；3.64（1000+个）
LTC221CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.81（100-499个）；3.64（1000+个）
