LTC2207（16 位、105Msps ADC）-AD代理

LTC2207的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：16 位、105Msps ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2207的产品详情：

LTC2207/LTC2206 是 105Msps/80Msps、采样 16 位 A/D 转换器，专为对输入频率高达 700MHz的高频、宽动态范围信号进行数字化处理而设计。可以利用PGA前端对该ADC的输入范围优化。

LTC2207/LTC2206 非常适合于要求苛刻的通信应用，其 AC 性能包括 78.2dB 噪声层和 100dB 无寄生动态范围 (SFDR)。80fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括整个温度范围内的 ±4LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC－输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

应用

电信
接收机
蜂窝基站
频谱分析
成像系统
ATE

LTC2207的优势和特点：

采样速率：105Msps/80Msps (LTC2207/LTC2206)
78.2dBFS 噪声层
100dB SFDR
在 250MHz 的 SFDR > 82dB (1.5VP-P 输入范围)
PGA 前端 (2.25VP-P 或 1.5VP-P 输入范围)
700MHz 满功率带宽 S/H (采样及保持)
可选的内部抖动
可选的数据输出随机函数发生器
单 3.3V 电源
功耗：900mW/725mW
可选的时钟占空比稳定器
超范围指示器
引脚兼容系列
- 105Msps：LTC2207 (16 位)、LTC2207-14 (14 位)
- 80Msps：LTC2206 (16 位)、LTC2206-14 (14 位)
- 65Msps：LTC2205 (16 位)、LTC2205-14 (14 位)
- 40Msps：LTC2204 (16 位)
- 25Msps：LTC2203 (16 位) 单端时钟
- 10Msps：LTC2202 (16 位) 单端时钟

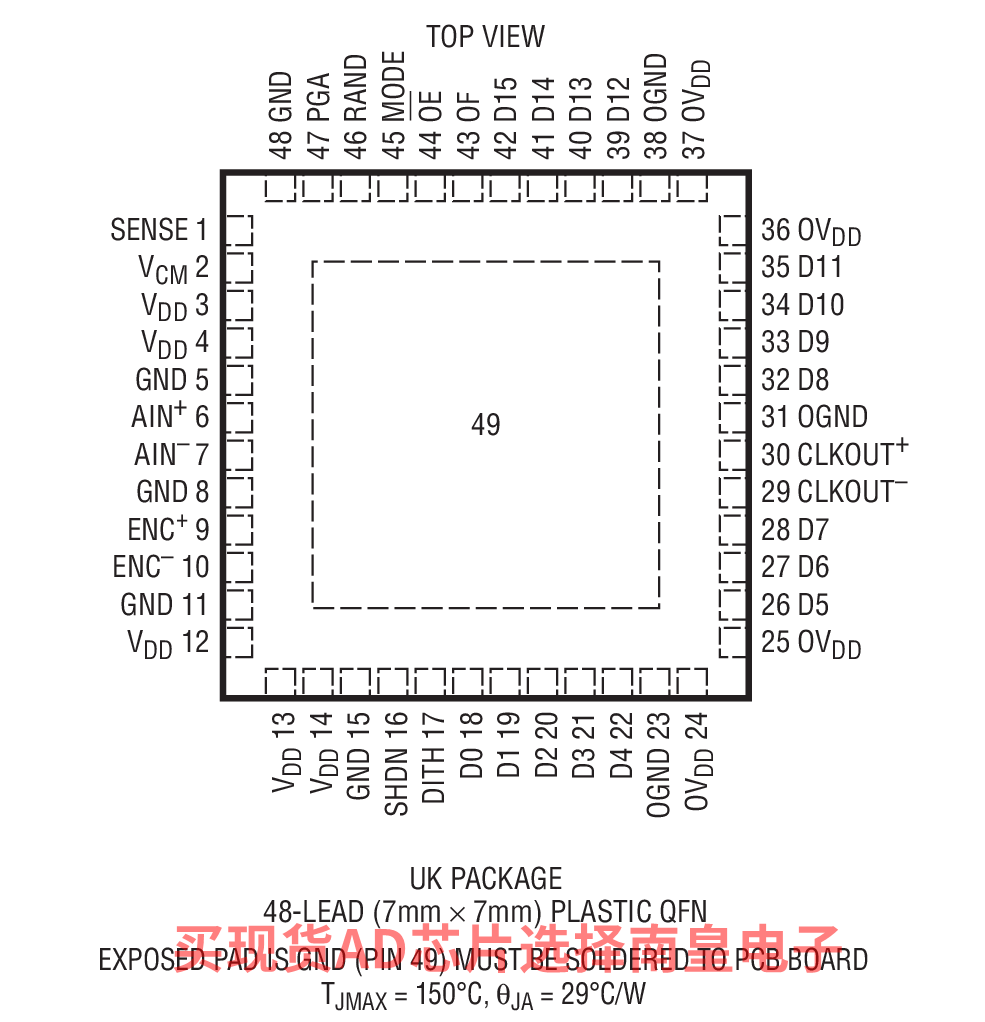

48 引脚 7mm x 7mm QFN 封装

LTC2207具体的完整产品型号参数及价格（美元）：

LTC2207CUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：80.14（100-499个）；68.12（1000+个）

LTC2207CUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：80.14（100-499个）；68.12（1000+个）

LTC2207IUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：96.12（100-499个）；81.72（1000+个）

LTC2207IUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：96.12（100-499个）；81.72（1000+个）

LTC2207的评估套件：

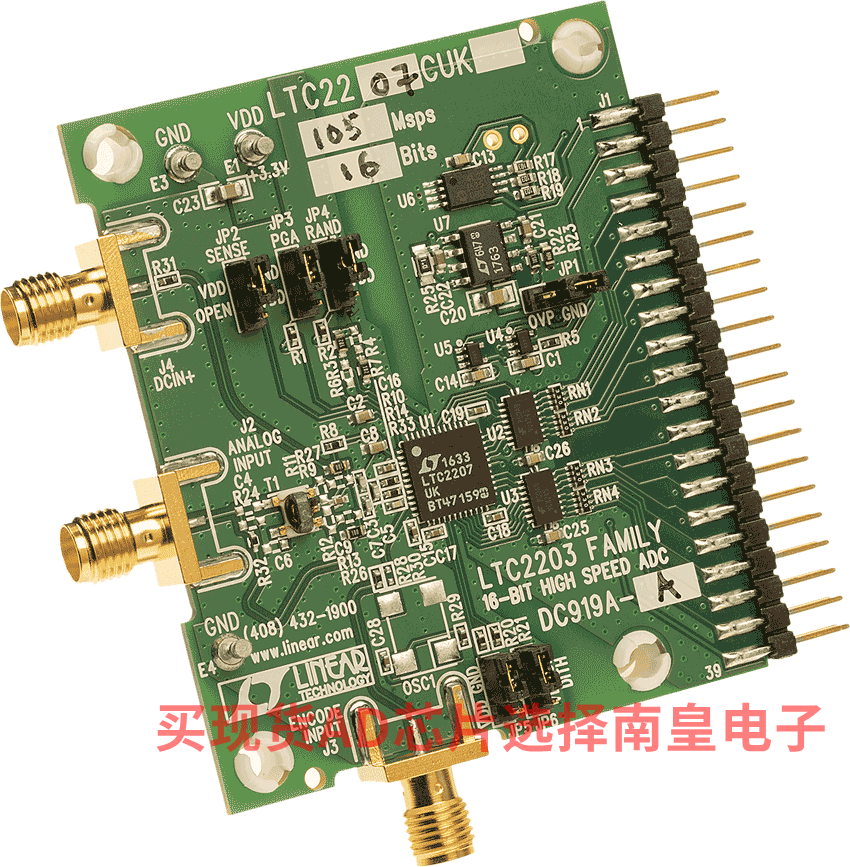

DC919A-A：LTC2207 | CMOS OUT, DC INPUT, 105Msps 16-Bit ADC, DC < AIN < 70MHz (Requires DC718)

DC919A-A: Demo Board for the LTC2207 16-Bit, 105Msps ADC.

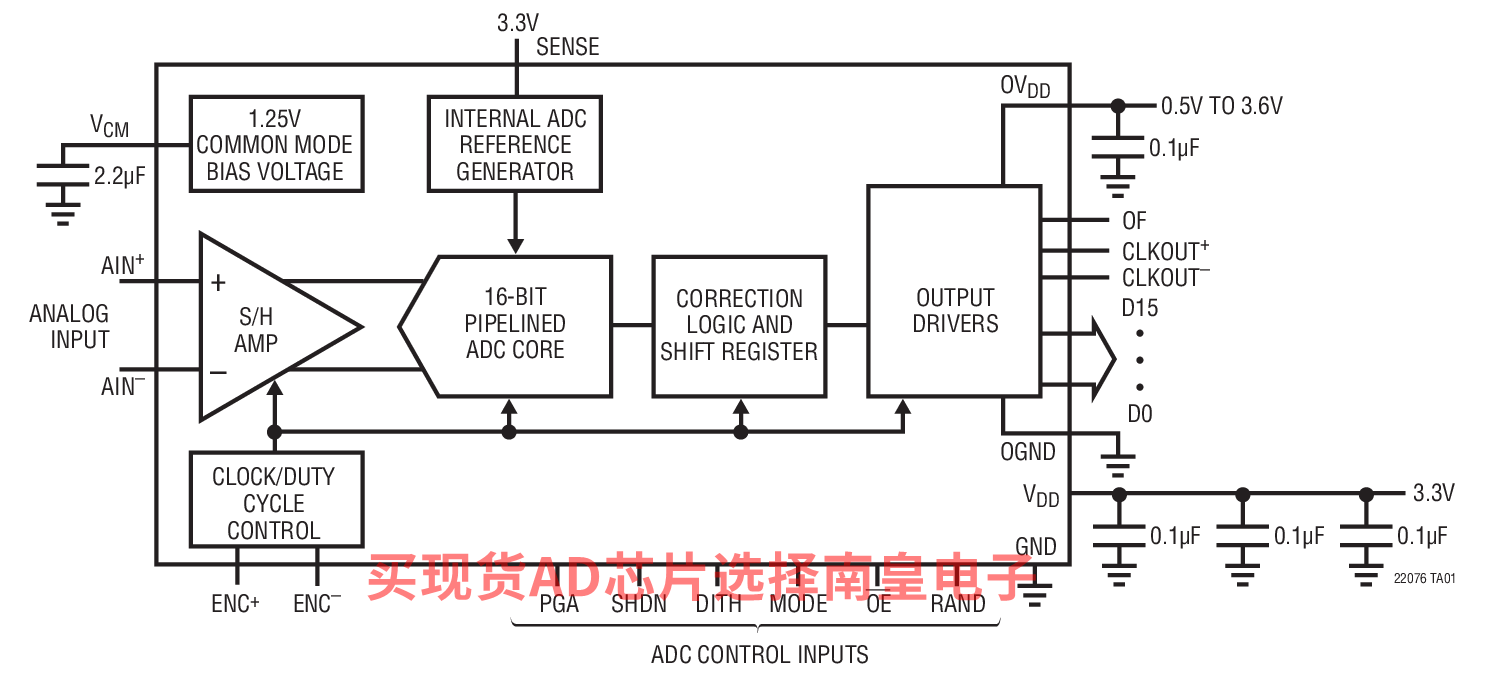

LTC2207的电路图解：

LTC2207的评估套件：
