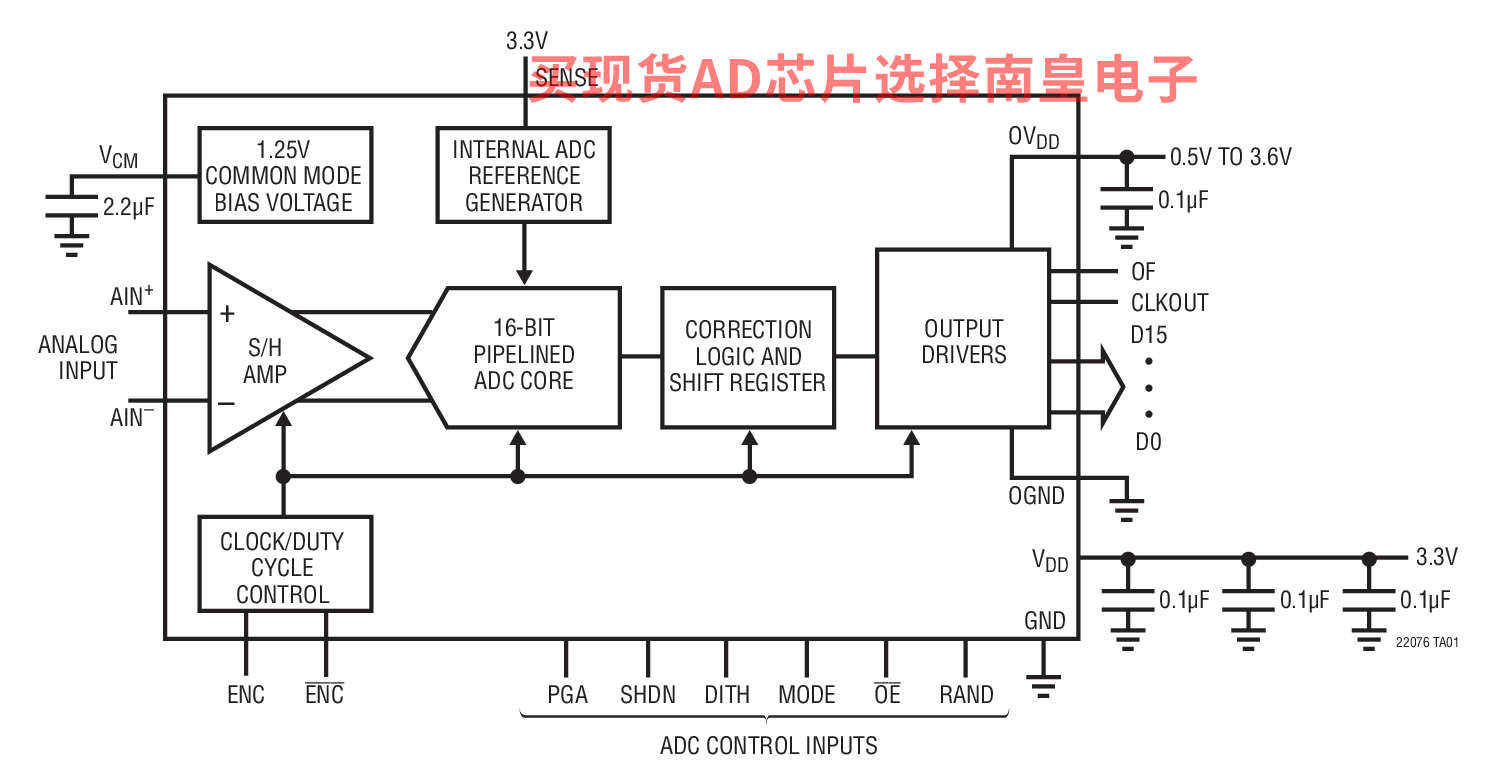

LTC2205/LTC2204 是采样 16 位 A/D 转换器，专为对输入频率高达 700MHz的高频、宽动态范围信号进行数字化处理而设计。可利用 PGA 前端对 ADC 的输入范围实施优化。

LTC2205/LTC2204 非常适合于要求苛刻的通信应用，其 AC 性能包括 79dB SNR 和 100dB 无寄生动态范围 (SFDR)。90fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括 ±4LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内变化。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

• 电信
• 接收机
• 蜂窝基站
• 频谱分析
• 成像系统
• ATE

• 采样速率：65Msps/40Msps
• 79dB SNR 和 100dB SFDR (2.25VP-P 输入范围)
• 在 140MHz 时 SFDR > 92dB (1.5VP-P 输入范围)
• PGA 前端 (2.25VP-P或 1.5VP-P 输入范围)
• 700MHz 满功率带宽 S/H (采样及保持)
• 可选的内部抖动
• 可选的数据输出随机函数发生器
• 单 3.3V 电源
• 功耗：610mW/480mW
• 任选的时钟占空比稳定器
• 超范围指示器
• 引脚兼容系列

  • 105Msps：LTC2207 (16 位)、LTC2207-14 (14 位)
  • 80Msps：LTC2206 (16 位)、LTC2206-14 (14 位)
  • 65Msps：LTC2205 (16 位)、LTC2205-14 (14 位)
  • 40Msps：LTC2204 (16 位)

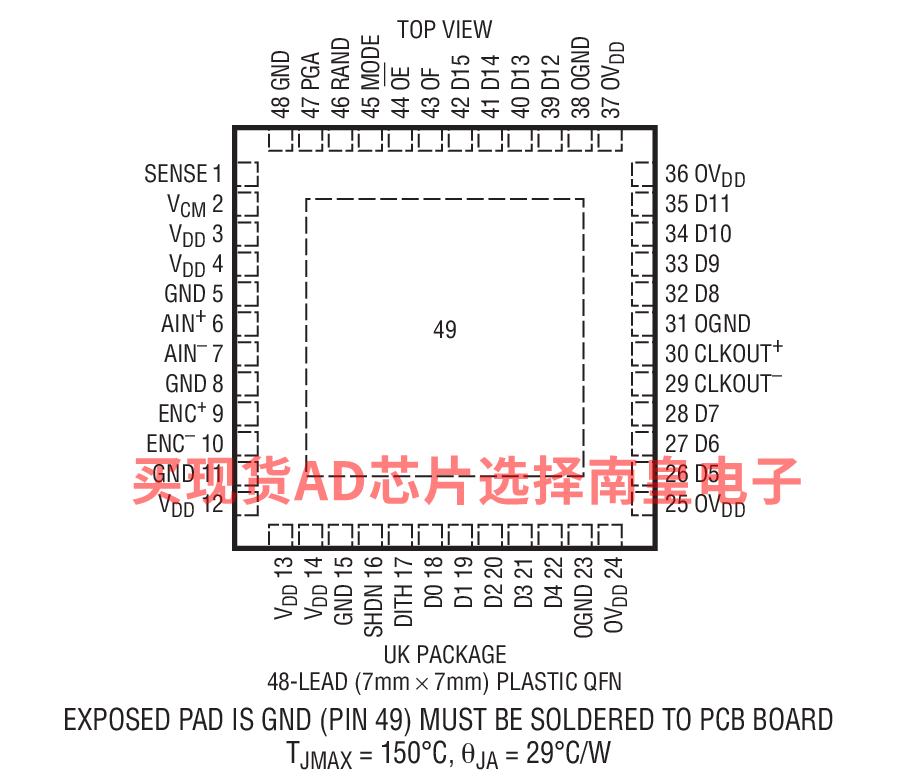

• 48 引脚 (7mm x 7mm) QFN 封装

LTC2204CUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：50.74（100-499个）；42.12（1000+个）

LTC2204CUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：50.74（100-499个）；42.12（1000+个）

LTC2204IUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：59.41（100-499个）；50.52（1000+个）

LTC2204IUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：59.41（100-499个）；50.52（1000+个）

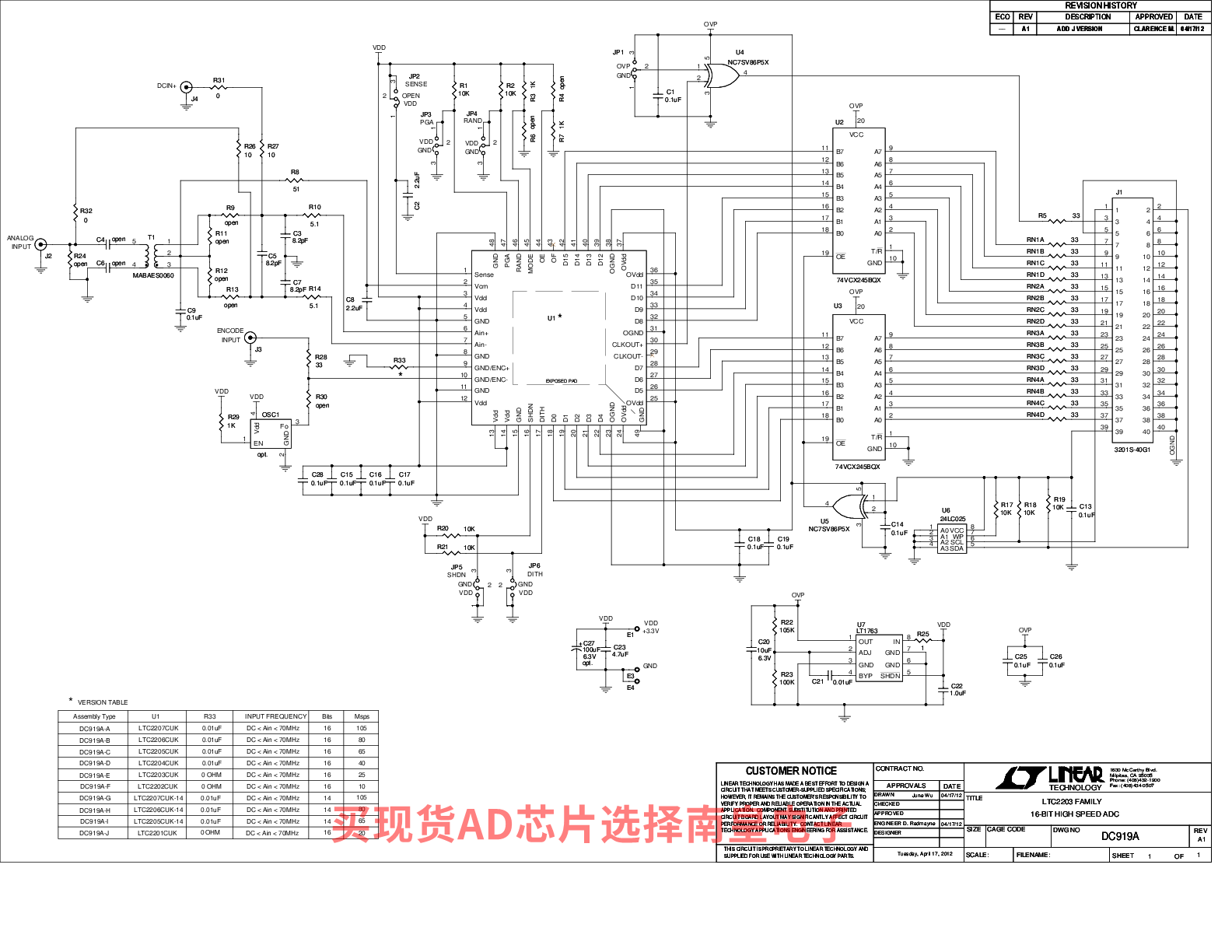

DC919A-D：LTC2204 | CMOS OUT, DC INPUT, 40Msps 16-Bit ADC, DC < AIN < 70MHz (Requires DC718)

DC919A-D: Demo Board for the LTC2204 16-Bit, 40Msps ADC.

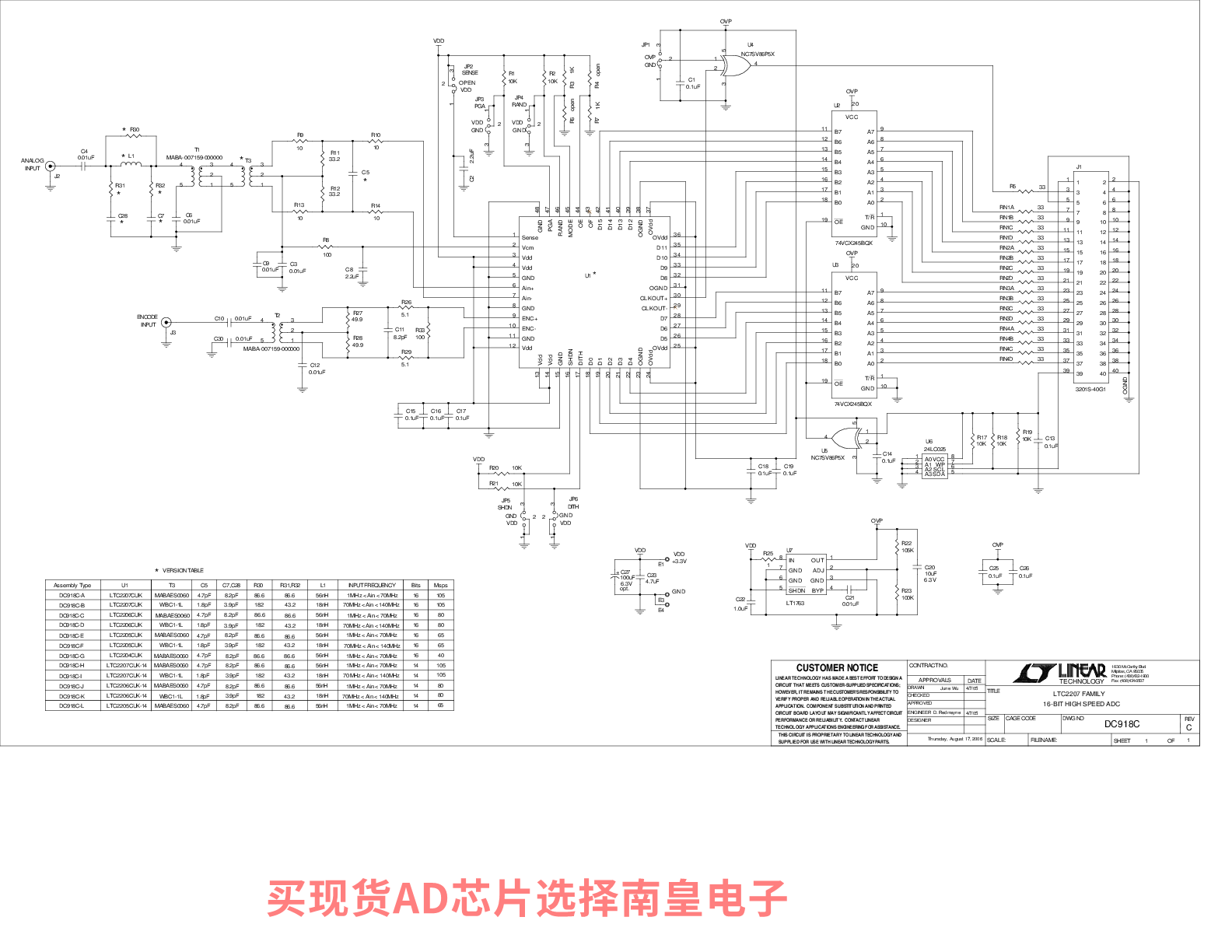

DC918C-G：LTC2204 | CMOS OUT, 40Msps, 16-Bit ADC, 1MHz < AIN < 70MHz (Requires DC718)

DC918C-G: Demo Board for the LTC2204 16-Bit, 40Msps ADC.
