LTC2203（16 位、25Msps ADC）-AD代理

LTC2203的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：16 位、25Msps ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2203的产品详情：

LTC2203/LTC2202 是 25Msps/10Msps、采样 16 位 A/D 转换器，专为对具有高达380MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围优化。

LTC2203/LTC2202 非常适合于要求苛刻的应用，其 AC 性能包括 81.6dB SNR和 100dB 无寄生动态范围 (SFDR)。最大 DC 规格包括 ±4LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

应用

电信
接收机
蜂窝基站
频谱分析
成像系统
ATE

LTC2203的优势和特点：

采样速率：25Msps/10Msps
81.6dB SNR 和 100dB SFDR (2.5V 范围)
在 70MHz 的 SFDR 为 90dB (1.667VP-P 输入范围)
PGA 前端 (2.5VP-P 或 1.667VP-P 输入范围)
380MHz 满功率带宽 S/H (采样及保持)
可选的内部抖动
可选的数据输出随机函数发生器
单3.3V电源
功耗：220mW/140mW
时钟占空比稳定器
超范围指示器
引脚兼容的器件系列
- 25Msps：LTC2203 (16 位)
- 10Msps：LTC2202 (16 位)

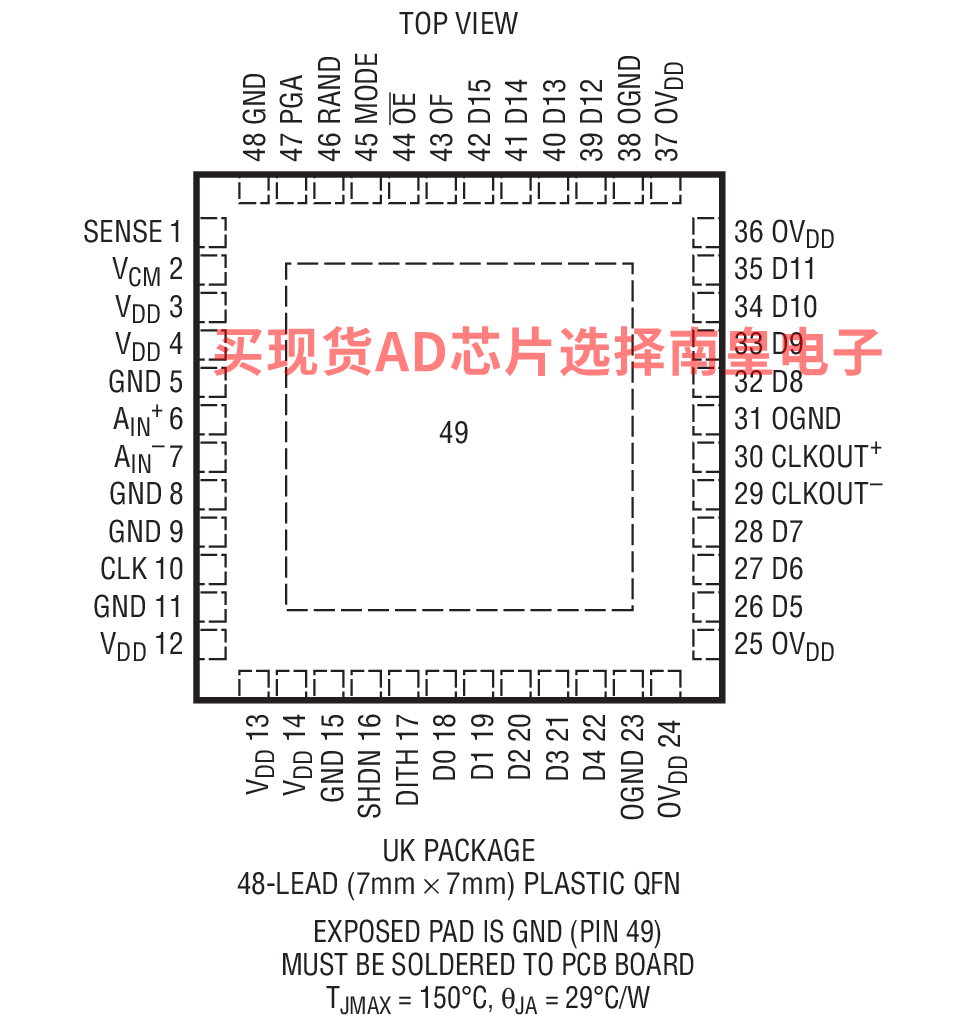

48 引脚 (7mm x 7mm) QFN 封装

LTC2203具体的完整产品型号参数及价格（美元）：

LTC2203CUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：42.47（100-499个）；36.12（1000+个）

LTC2203CUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：42.47（100-499个）；36.12（1000+个）

LTC2203IUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：50.94（100-499个）；43.32（1000+个）

LTC2203IUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：50.94（100-499个）；43.32（1000+个）

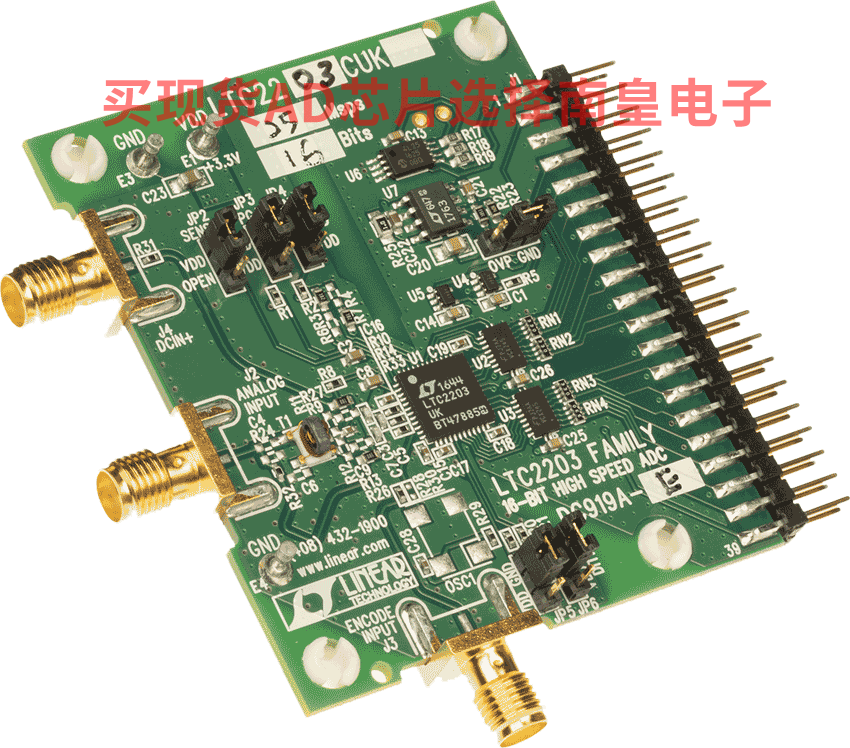

LTC2203的评估套件：

DC919A-E：LTC2203 | CMOS OUT, DC INPUT, 25Msps 16-Bit ADC, DC < AIN < 70MHz (Requires DC718)

DC919A-E: Demo Board for the LTC2203 16-Bit, 25Msps ADCs.

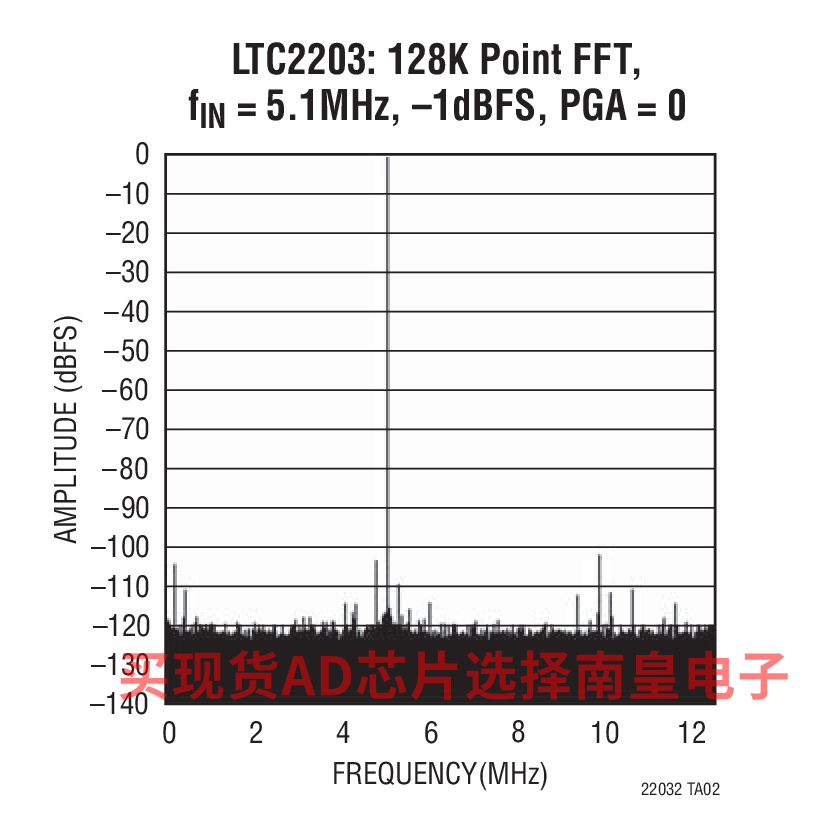

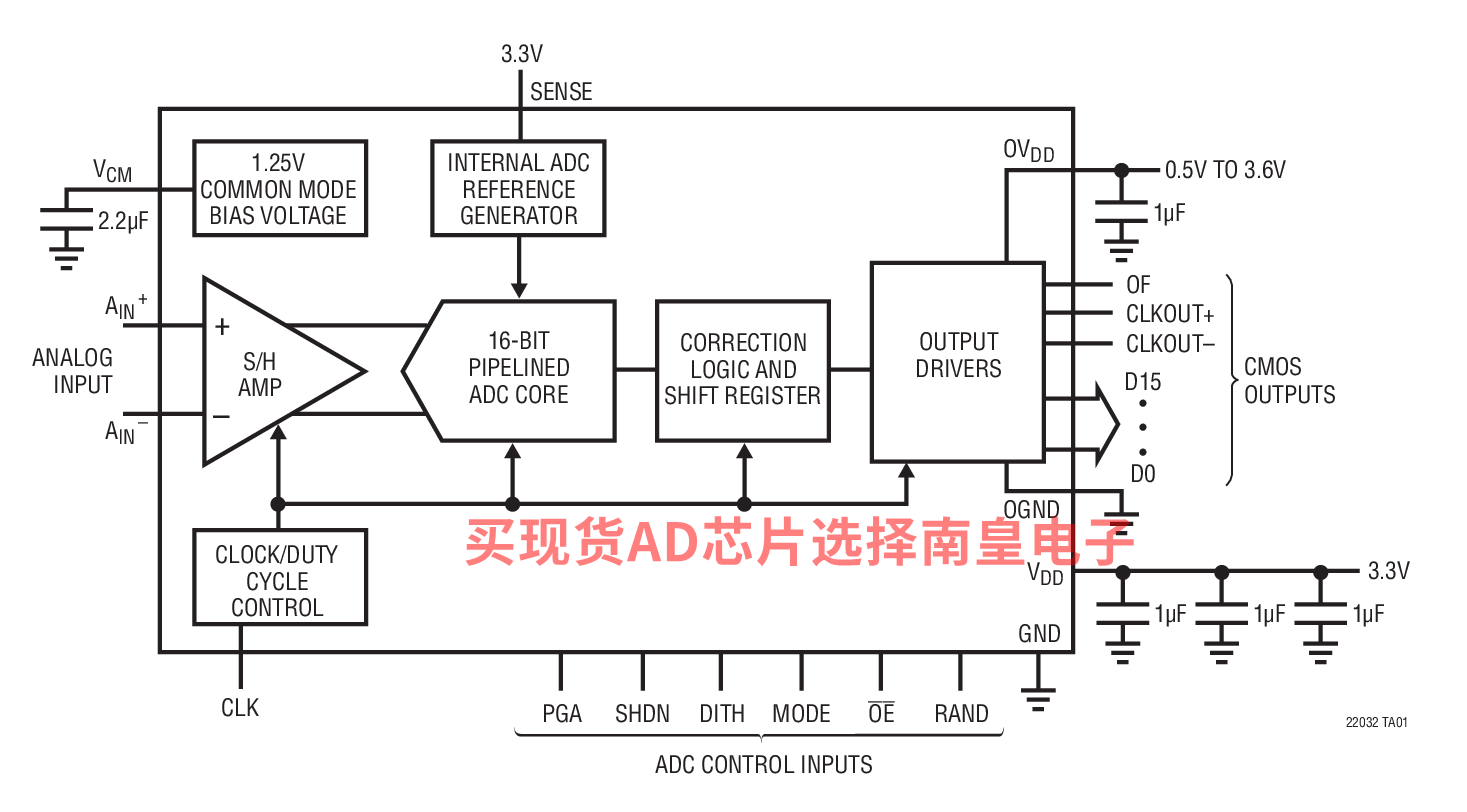

LTC2203的电路图解：

LTC2203的评估套件：
