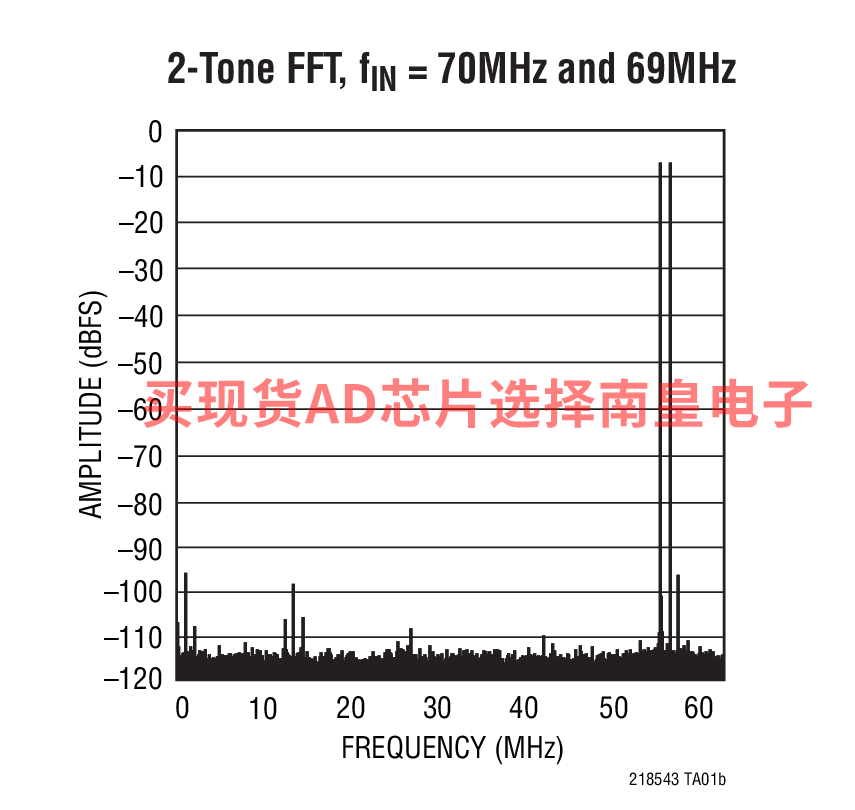

LTC2185 / LTC2184 / LTC2183 是两通道同时采样 16 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 76.8dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.07psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±2LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声为 3.4LSBRMS。

数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

• 通信
• 蜂窝基站
• 软件定义无线电
• 便携式医学成像
• 多通道数据采集
• 非破坏性测试

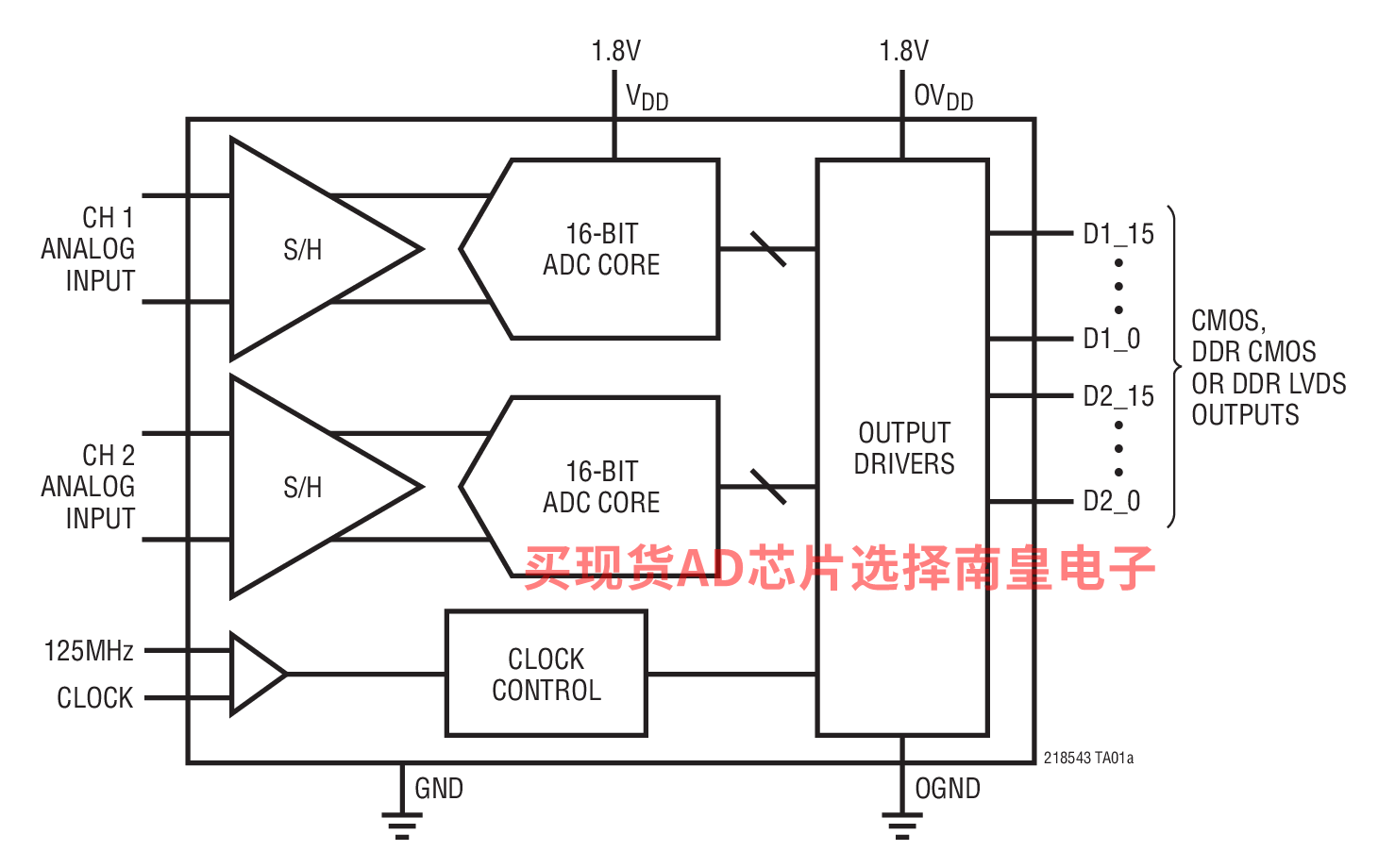

• 两通道同时采样 ADC
• 76.8dB SNR
• 90dB SFDR
• 低功率：370mW / 308mW / 200mW (总值)
                185mW / 154mW / 100mW (每通道)
• 单 1.8V 电源
• CMOS、DDR CMOS 或 DDR LVDS 输出
• 可选的输入范围：1VP-P 至 2VP-P
• 550MHz 满功率带宽 S/H (采样及保持)
• 任选的数据输出随机函数发生器
• 任选的时钟占空比稳定器
• 停机和打盹模式
• 用于配置的串行 SPI 端口

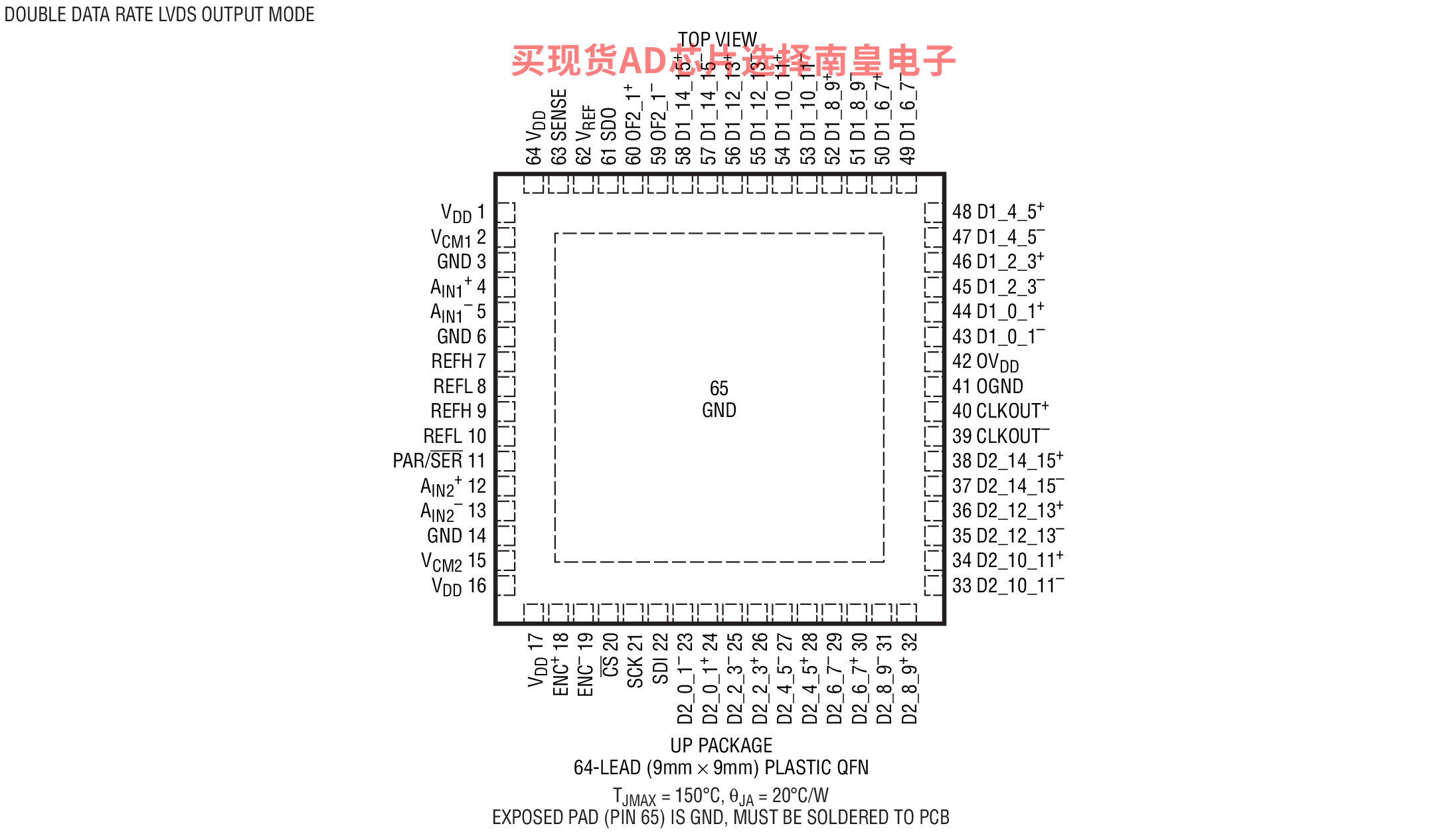

• 64 引脚 (9mm x 9mm) QFN 封装

LTC2183CUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：0 to 70C，AD官网报价：107.46（100-499个）；88.46（1000+个）

LTC2183CUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：107.46（100-499个）；88.46（1000+个）

LTC2183IUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 85C，AD官网报价：128.92（100-499个）；106.14（1000+个）

LTC2183IUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：128.92（100-499个）；106.14（1000+个）

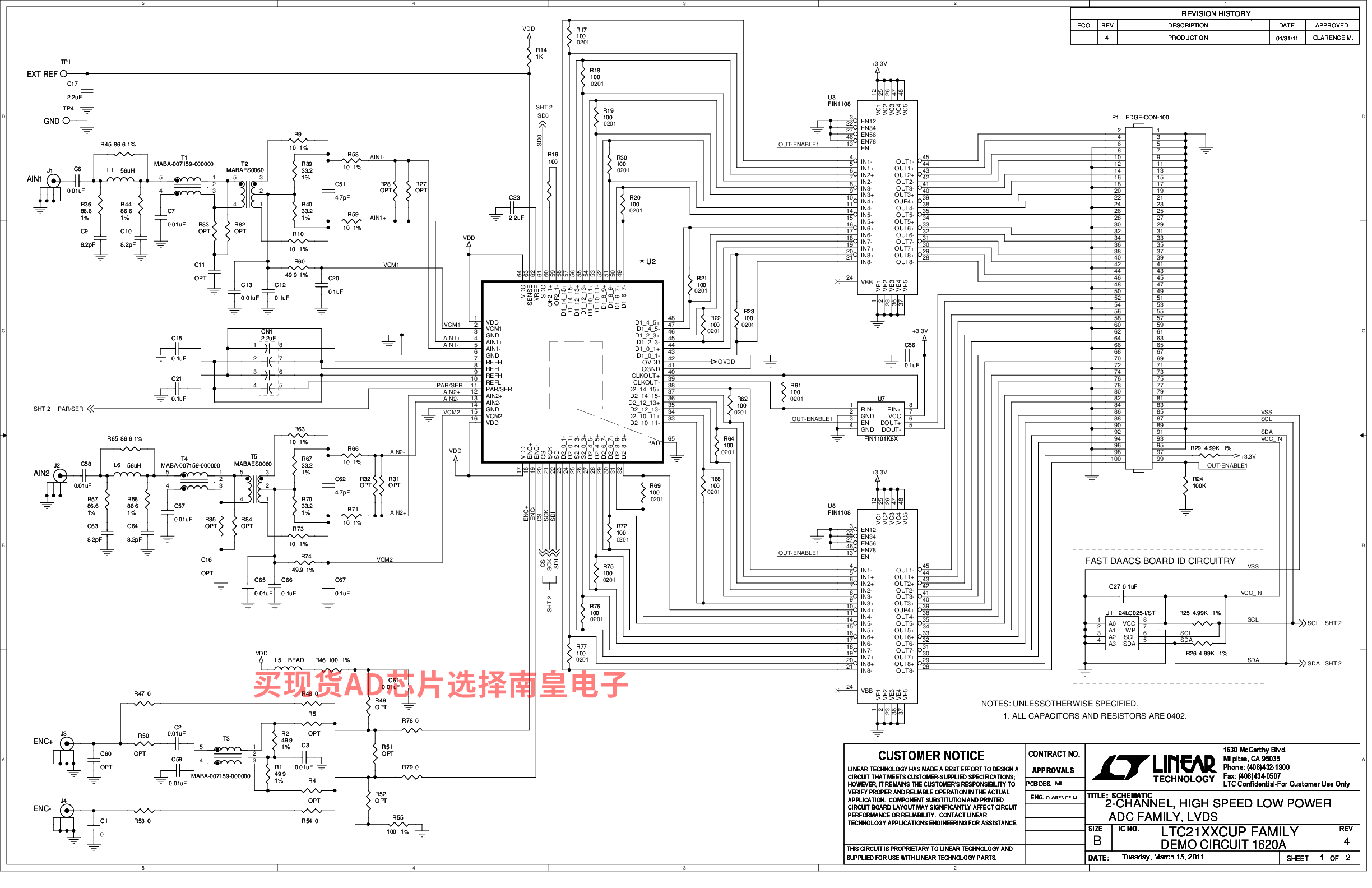

DC1620A-C：LTC2183 | 16-Bit 80Msps Dual ADC, DDR LVDS Outputs, 5MHz to 140MHz, Requires DC890, LVDS_XFMR and DC1075

DC1620A-C: Demo Board for the LTC2183 16-Bit, 80Msps Low Power Dual ADCs.
