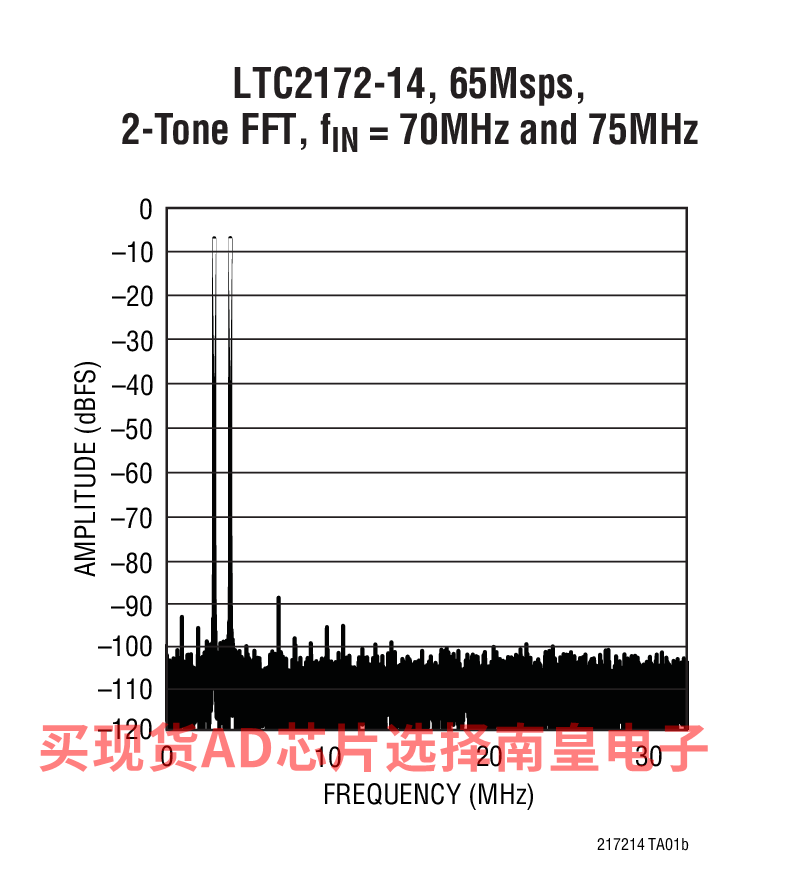

LTC2172-14 / LTC2171-14 / LTC2170-14 是 4 通道、同步采样 14 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 73.7dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 1.2LSBRMS。

数字输出为串行 LVDS，旨在较大限度地减少数据线的数目。每个通道一次输出两个位 ("双线道" 模式) 或一个位 ("单线道" 模式)。LVDS 驱动器具有可任选的内部终端和可调输出电平，以确保干净的信号完整性。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

• 通信
• 蜂窝基站
• 软件定义无线电
• 便携式医学成像
• 多通道数据采集
• 非破坏性测试

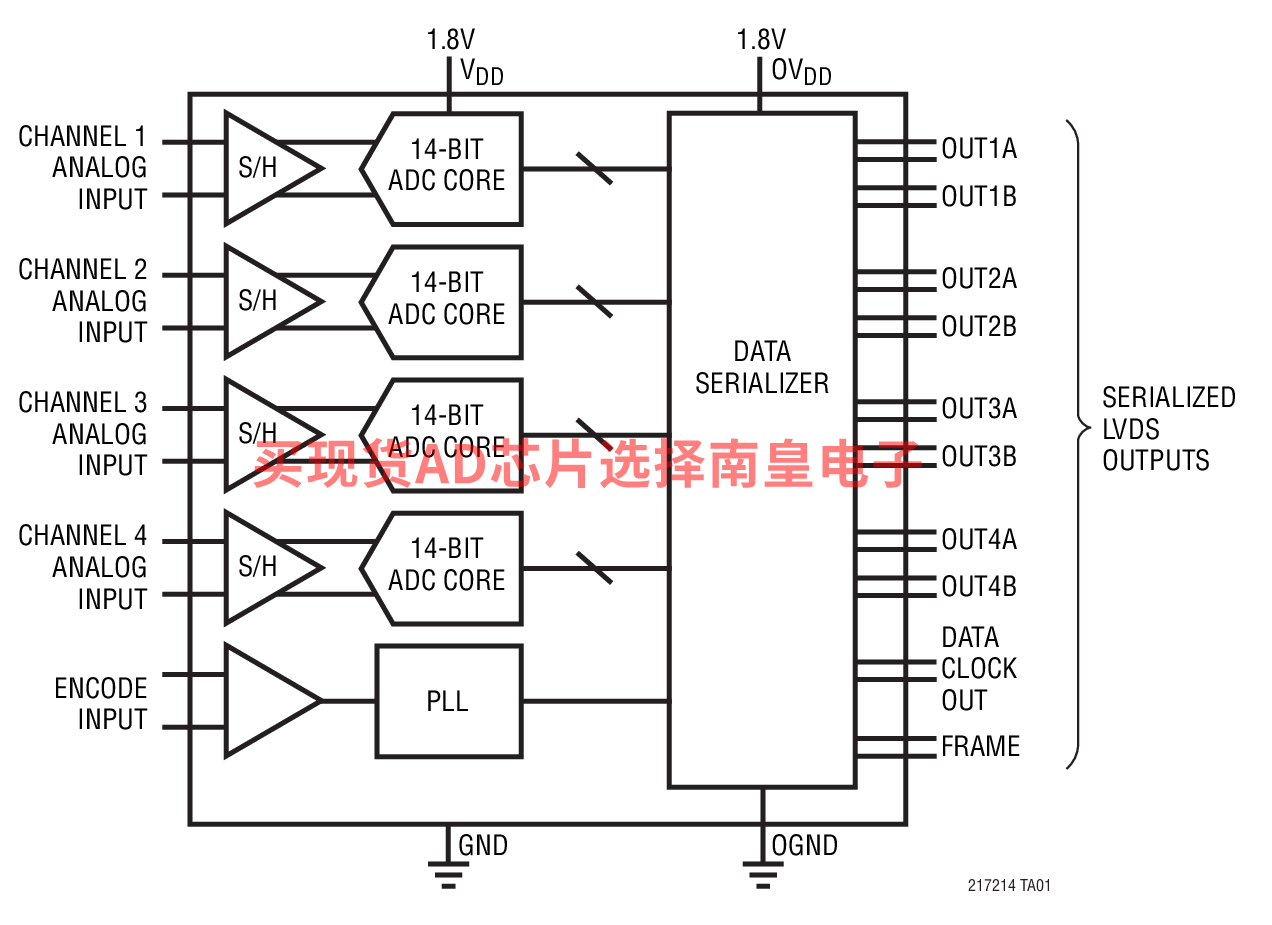

• 4 通道同步采样 ADC
• 73.7dB SNR
• 90dB SFDR
• 低功率：311mW / 202mW / 162mW (总值)
                78mW / 51mW / 41mW (每通道)
• 单 1.8V 电源
• 串行 LVDS 输出：每通道 1 位或 2 位
• 可选输入范围：1VP-P 至 2VP-P
• 800MHz 满功率带宽采样及保持
• 停机和打盹模式
• 用于配置的串行 SPI 端口
• 引脚兼容的 14 位和 12 位器件版本

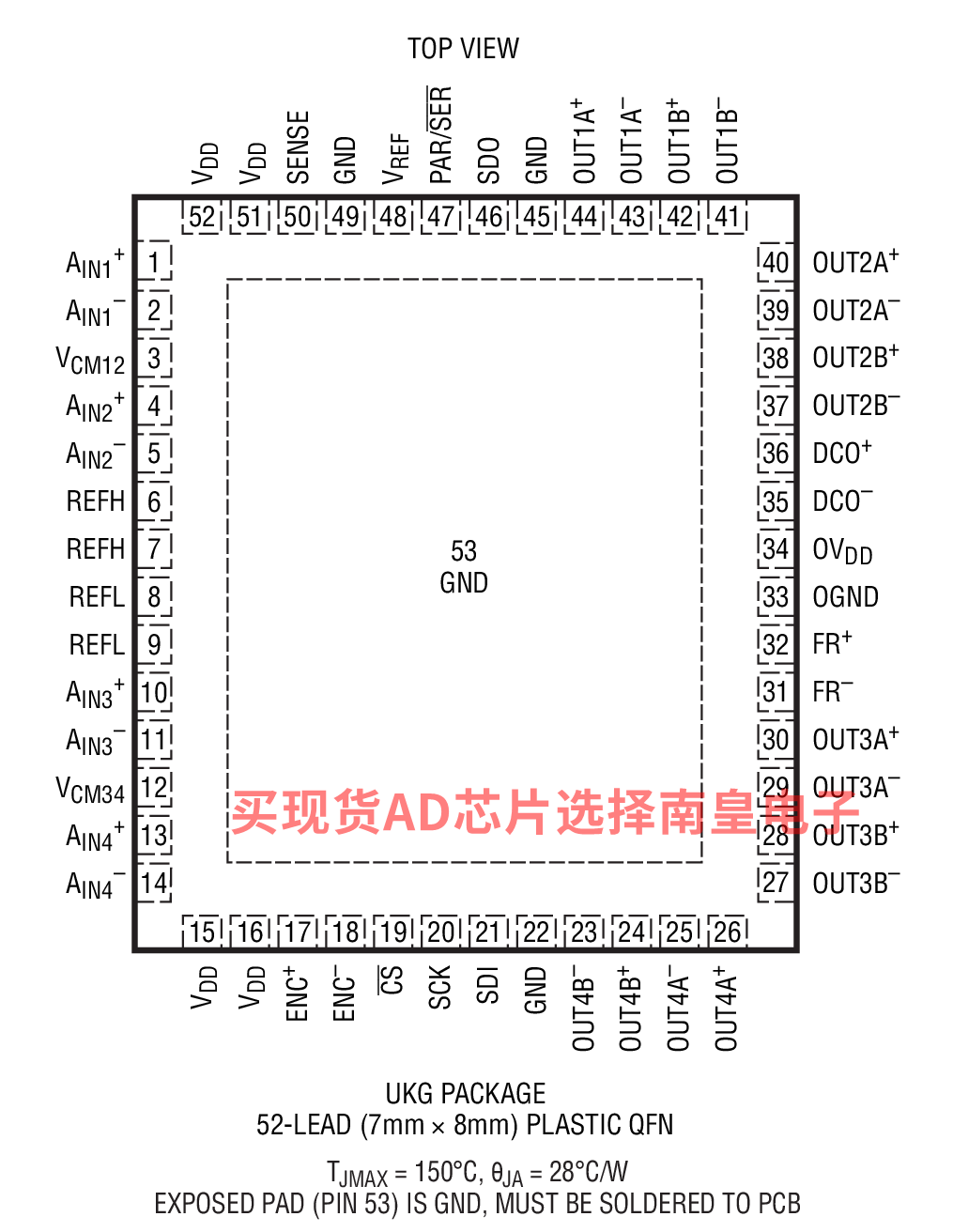

• 52 引脚 (7mm x 8mm) QFN 封装

LTC2171CUKG-14#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：0 to 70C，AD官网报价：58.64（100-499个）；48.31（1000+个）

LTC2171CUKG-14#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：58.64（100-499个）；48.31（1000+个）

LTC2171IUKG-14#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：64.5（100-499个）；53.14（1000+个）

LTC2171IUKG-14#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：64.5（100-499个）；53.14（1000+个）

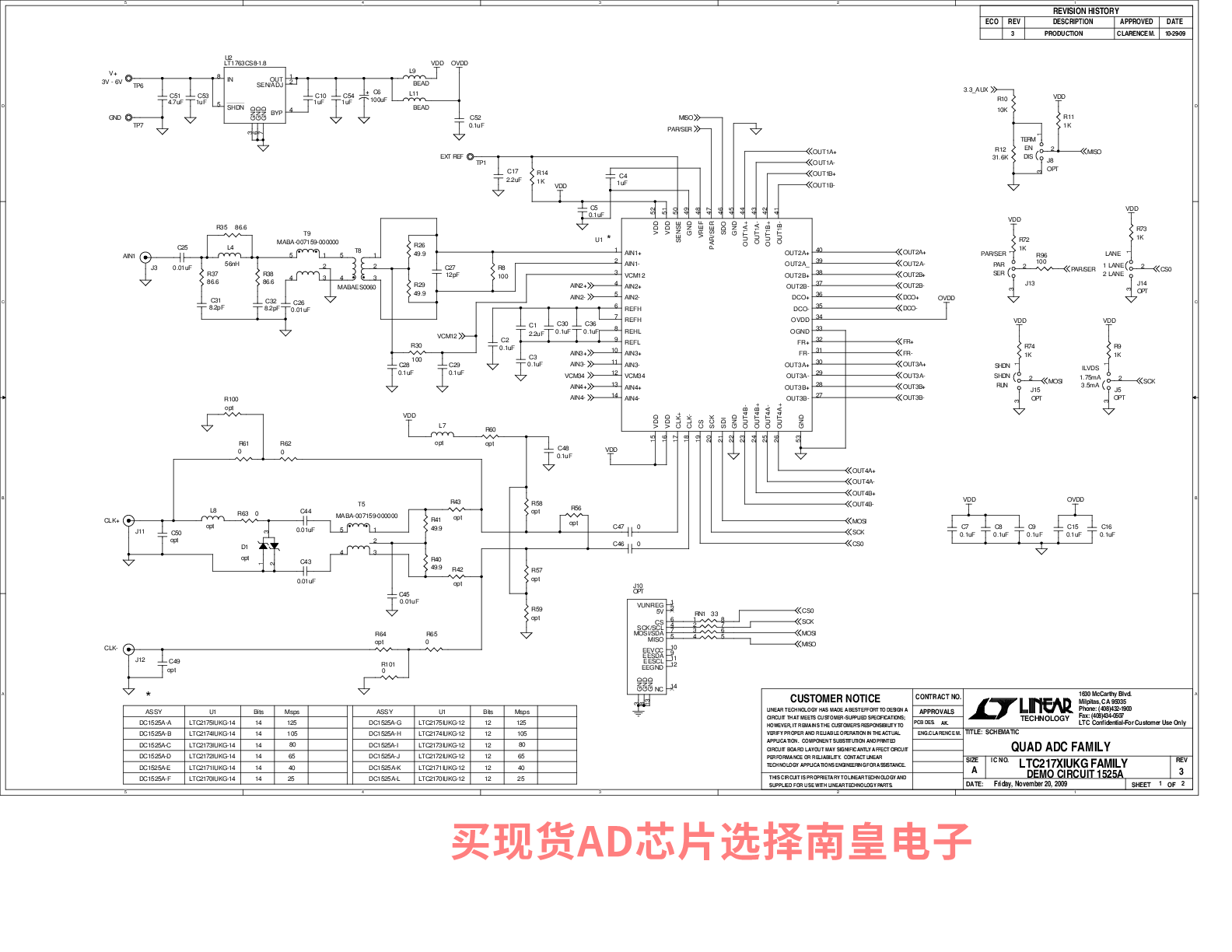

DC1525A-E：LTC2171-14 | 14-Bit, 40Msps, 1.8V Quad Serial ADC, 5MHz < AIN < 170MHz, Requires DC1371 and DC1075

DC1525A-E: Demo Board for the LTC2171-14 14-Bit, 40Msps Low Power Quad ADCs.
