- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：标准高速模数转换器
- 功能描述：16位、20Msps、低功耗ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC2159是一款采样16位模数转换器，专为对高频、宽动态范围信号进行数字化处理而设计。它非常适合要求苛刻的通信应用，具有77dB SNR和90dB无杂散动态范围(SFDR)等AC性能。0.07psRMS的超低抖动允许对IF频率进行欠采样，具有出色的噪声性能。

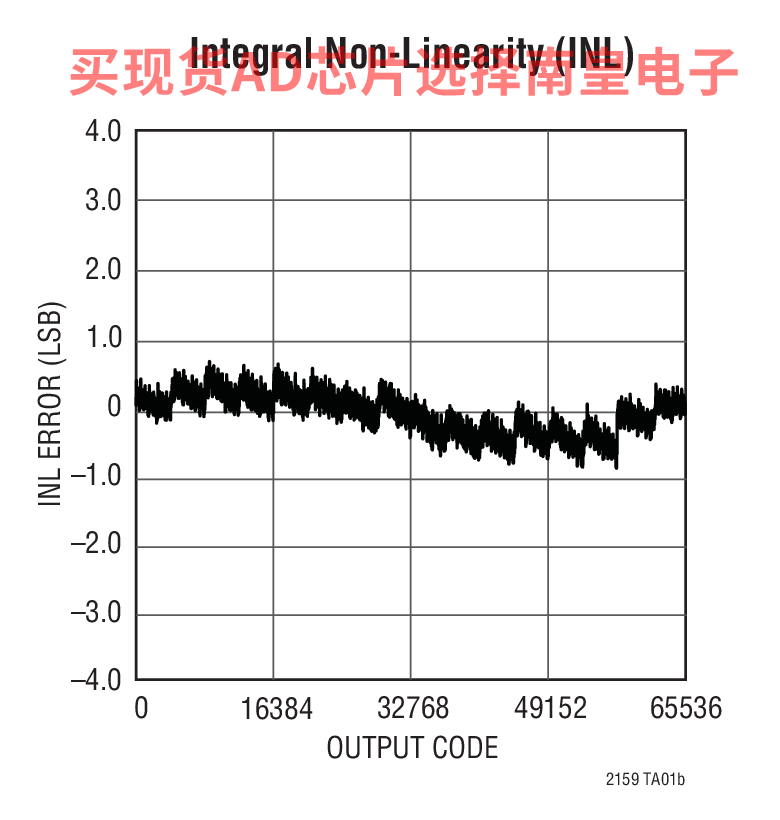

直流特性包括±2LSB INL（典型值）、±0.5LSB DNL（典型值），并在工作温度范围内无失码。转换噪声为3.2LSBRMS。
数字输出可以是全速率CMOS、双倍数据速率CMOS或双倍数据速率LVDS。单独的输出电源可提供1.2V至1.8V的CMOS输出摆幅。
ENC+和ENC–输入可采用正弦波、PECL、LVDS、TTL或CMOS输入以差分或单端方式驱动。可选的时钟占空比稳定器可在较宽的时钟占空比范围内提供高性能和高速度。
应用
- 通信
- 蜂窝基站
- 软件定义无线电
- 便携式医疗成像
- 多通道数据采集
- 无损检测
- 77dB SNR
- 90dB SFDR
- 低功率：43mW
- 单 1.8V 电源
- CMOS、DDR CMOS 或 DDR LVDS 输出
- 可选的输入范围：1VP-P 至 2VP-P
- 550MHz 满功率带宽 S/H (采样及保持)
- 任选的数据输出随机函数发生器
- 任选的时钟占空比稳定器
- 停机和打盹模式
- 用于配置的串行 SPI 端口

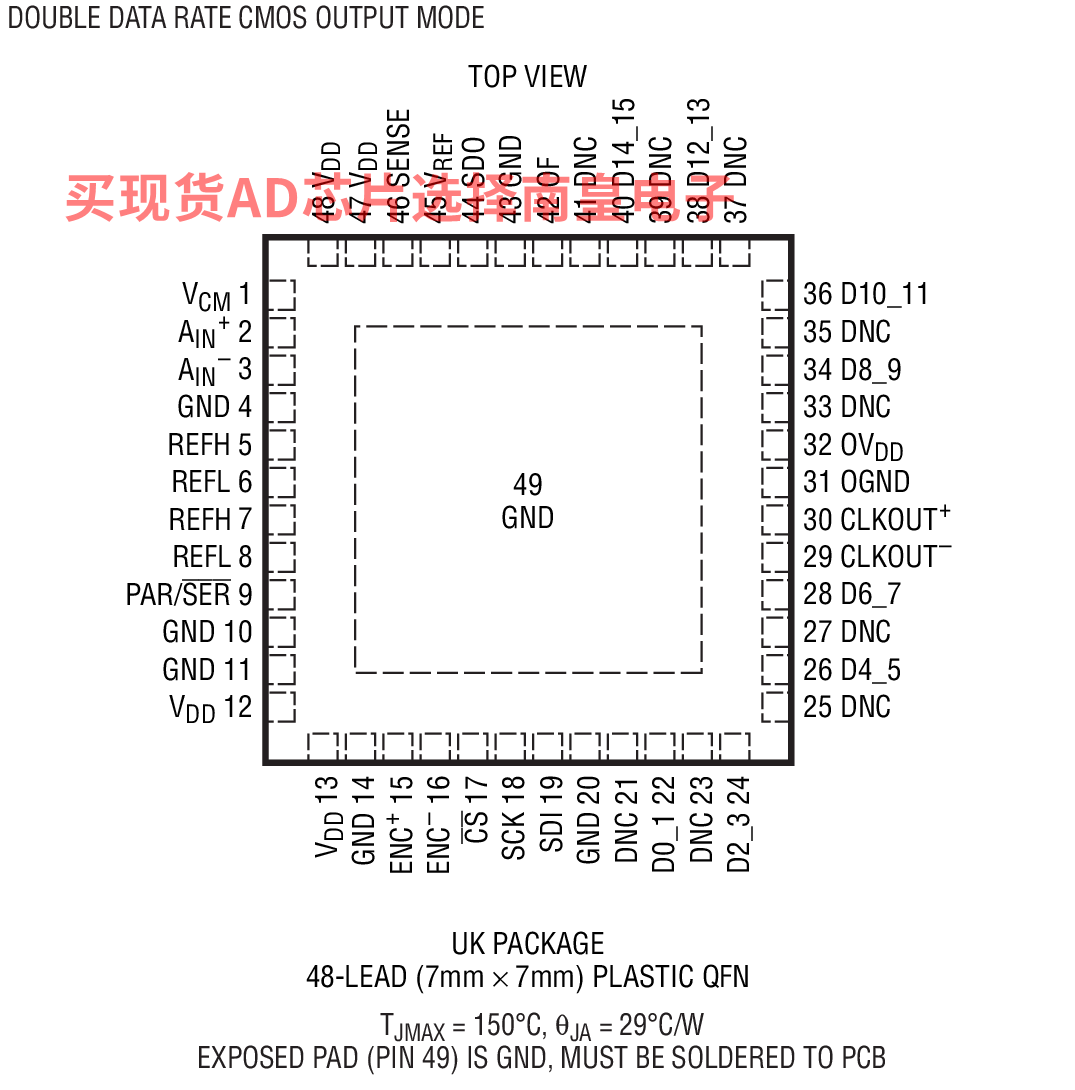

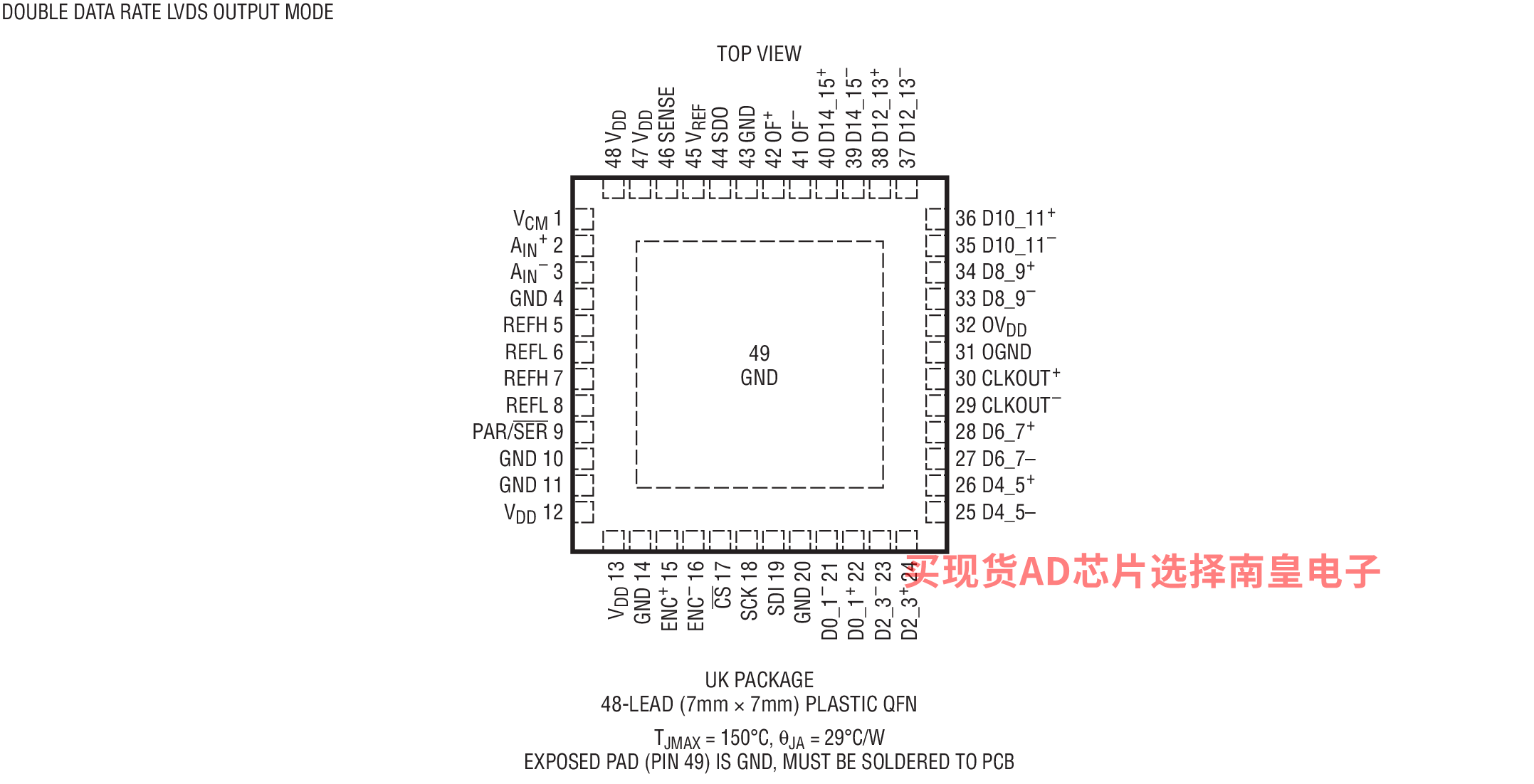

- 48 引脚 (7mm x 7mm) QFN 封装
LTC2159CUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：36.55（100-499个）；30.07（1000+个）
LTC2159CUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：36.55（100-499个）；30.07（1000+个）
LTC2159IUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：43.84（100-499个）；36.07（1000+个）
LTC2159IUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：43.84（100-499个）；36.07（1000+个）

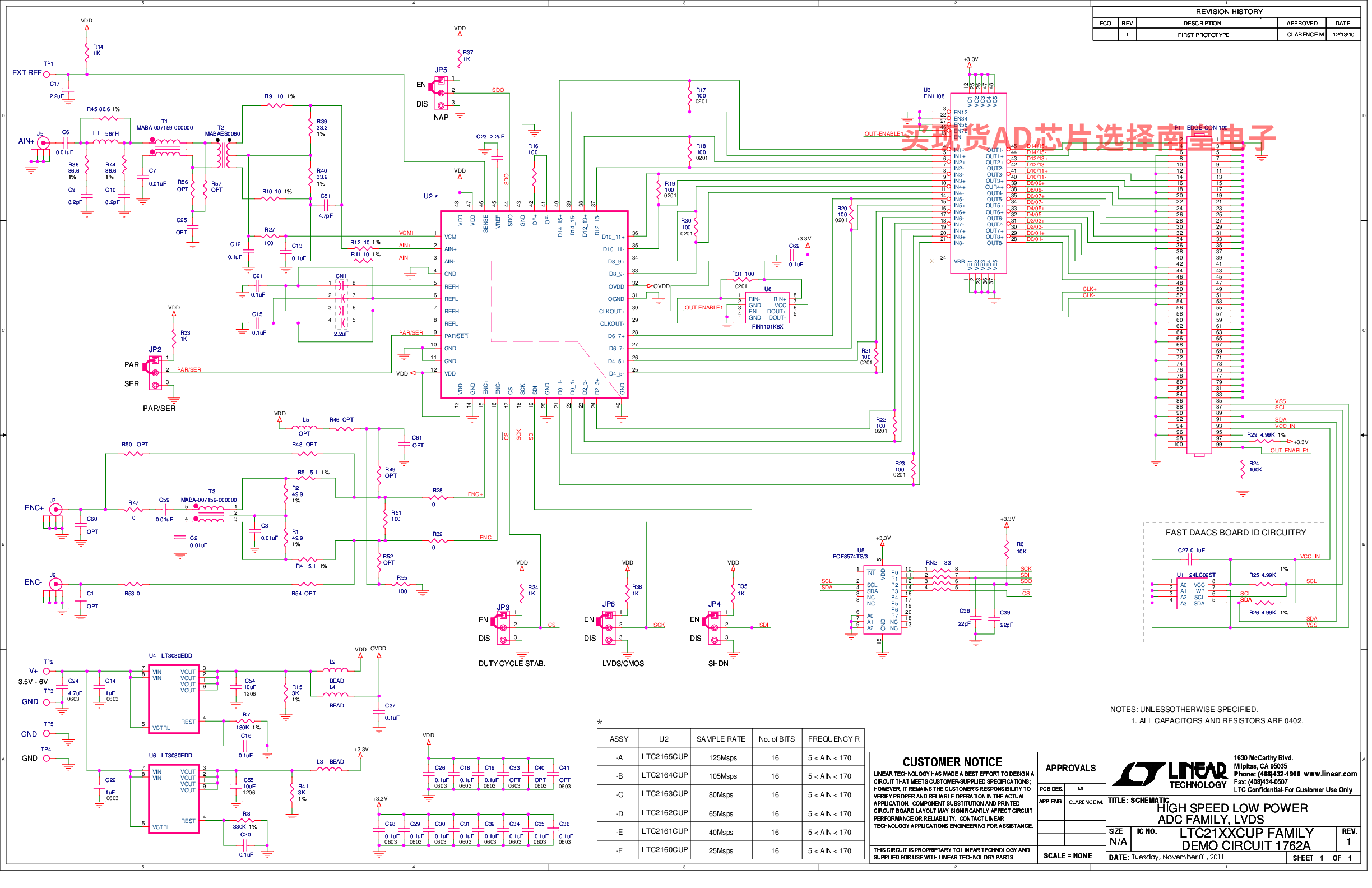

DC1762A-G：LTC2159: 16-bit 20Msps ADC, LVDS Outputs, 5-140MHz, Requires DC890, LVDS_XFMR and DC1075
DC1762A-G: Demo Board for the LTC2159 16-Bit, 20Msps Low Power ADC.
