LTC2157-14的基本参数
  • 制造厂商:AD
  • 产品类别:标准高速模数转换器
  • 技术类目:标准高速模数转换器
  • 功能描述:双通道、14 位、250Msps ADC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC2157-14的产品详情:

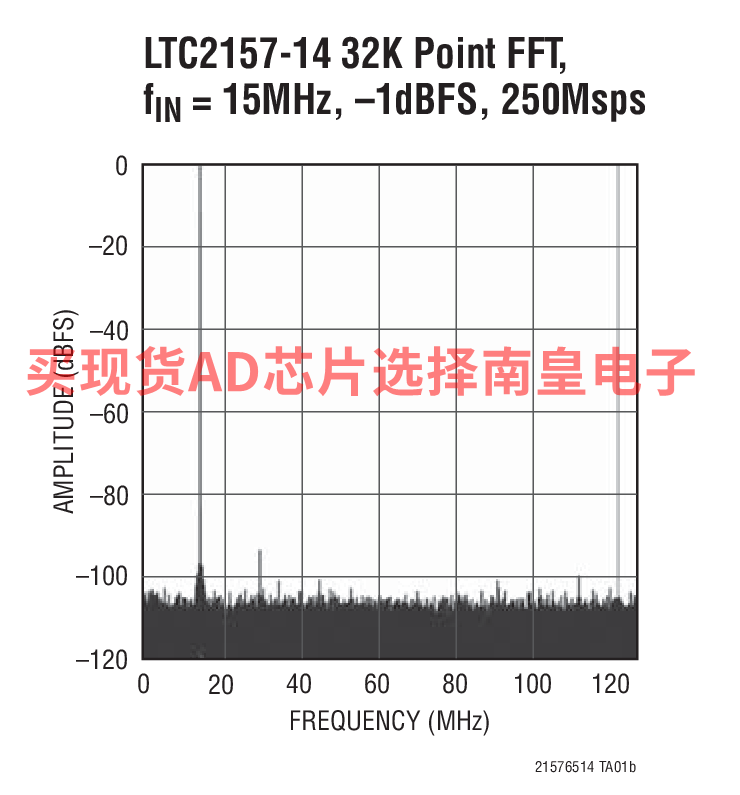

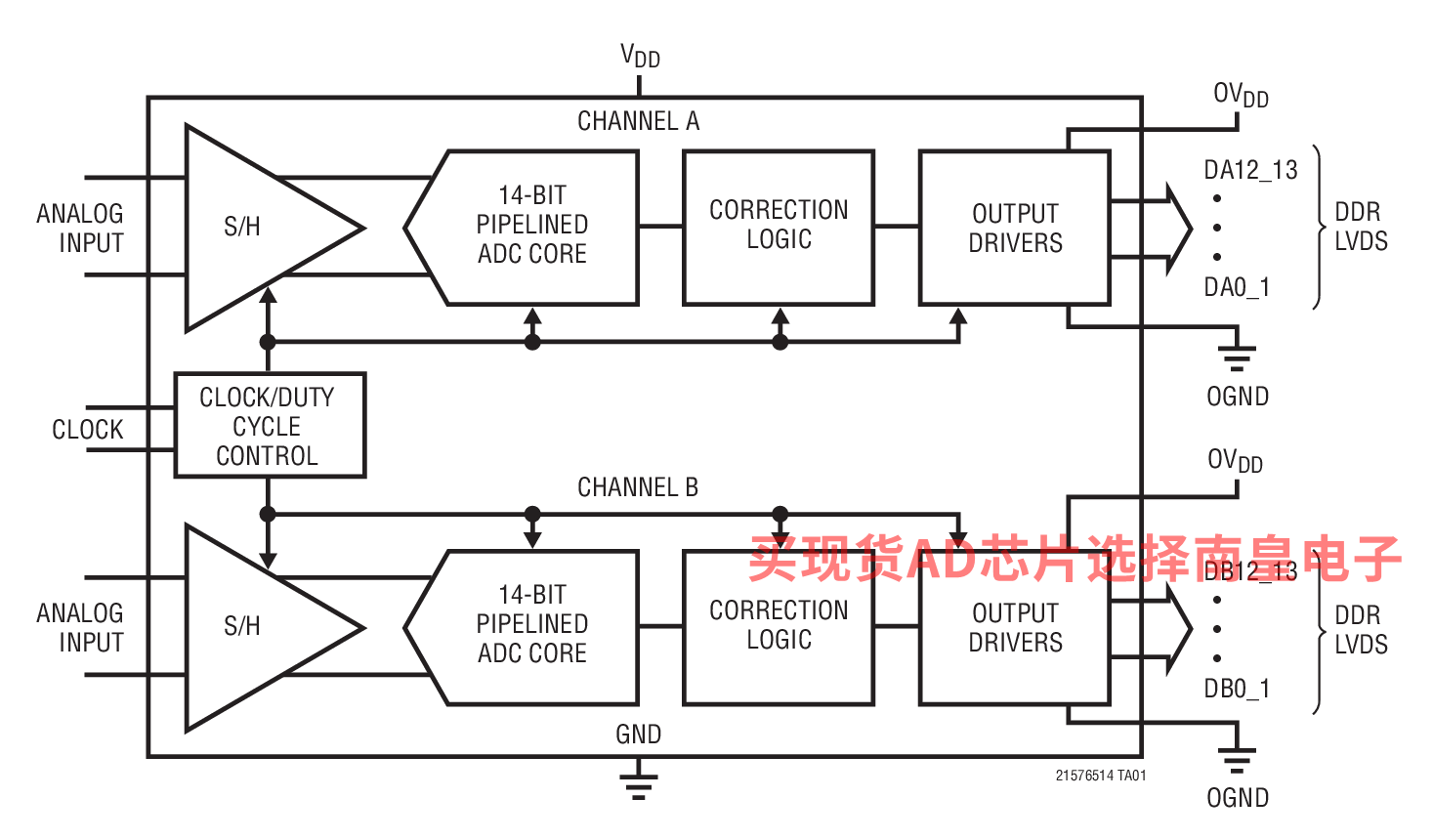

LTC2157-14 / LTC2156-14 / LTC2155-14 是双通道、同时采样 250Msps / 210Msps / 170Msps、14 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用,其 AC 性能包括 70dB SNR 和 90dB 无寄生动态范围 (SFDR)。1.25GHz 的输入带宽允许 ADC 以高性能进行欠采样。延迟仅为 6 个时钟周期。

DC 规格包括整个温度范围内的 ±0.85LSB INL (典型值)、±0.25LSB DNL (典型值) 和无漏失码。转换噪声仅为 1.82LSBRMS。

数字输出为双倍数据速率 (DDR) LVDS。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。



应用

  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 医学成像
  • 高分辨率视频
  • 测试和测量仪器
LTC2157-14的优势和特点:
  • 70dB SNR
  • 90dB SFDR
  • 低功率:650mW / 616mW / 567mW (总值)
  • 单 1.8V 电源
  • DDR LVDS 输出
  • 易于驱动的 1.5VP-P 输入范围
  • 1.25GHz 满功率带宽采样及保持 (S/H)
  • 可任选的时钟占空比稳定器
  • 低功率睡眠和打盹模式
  • 用于配置的串行 SPI 端口
  • 其引脚与 12 位器件版本相兼容

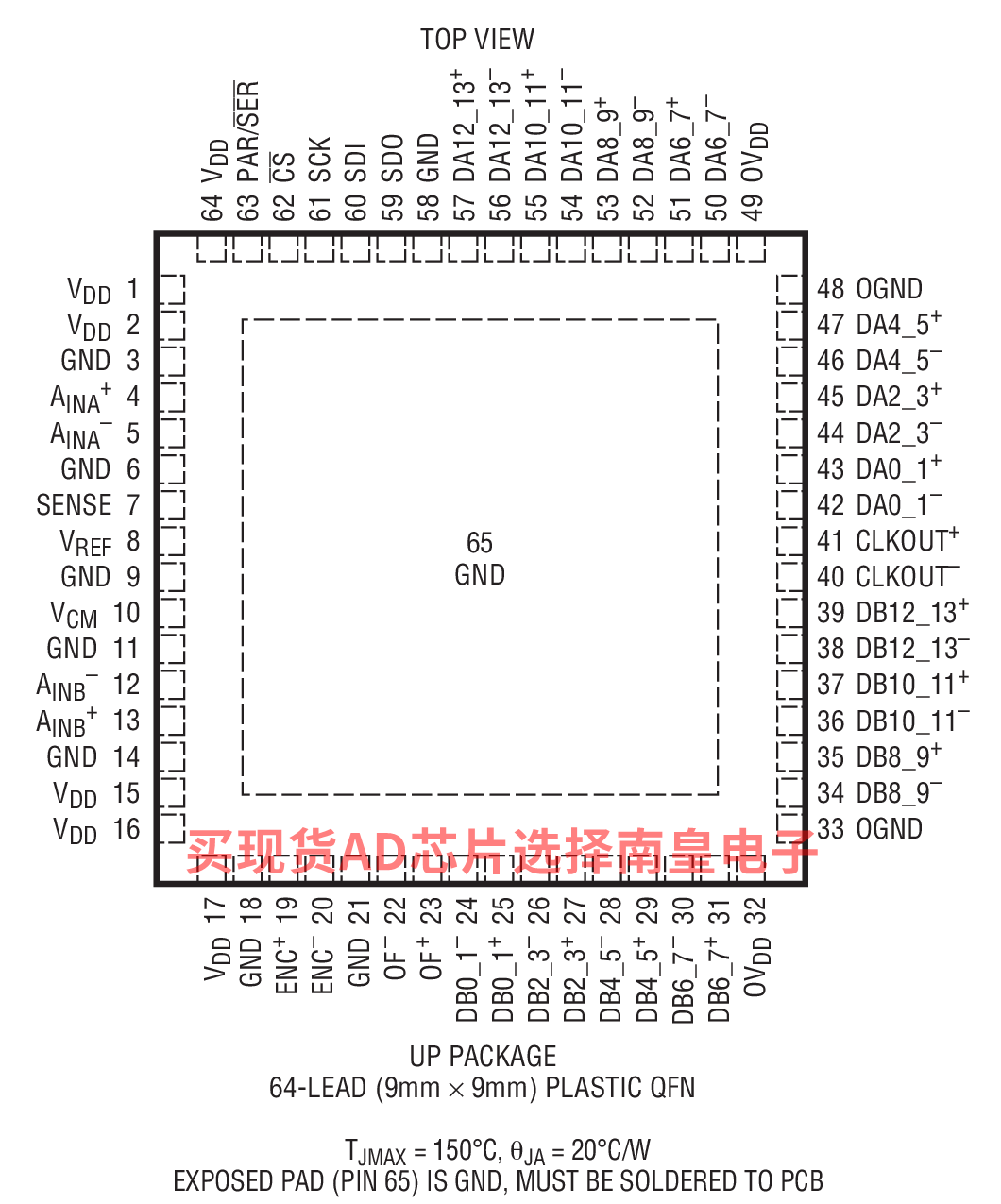

  • 64 引脚 (9mm x 9mm) QFN 封装

LTC2157-14具体的完整产品型号参数及价格(美元):

LTC2157CUP-14#PBF,封装:64-Lead QFN (9mm x 9mm x 0.75mm w/ EP),包装形式及数量:管装,40,工作温度:0 to 70C,AD官网报价:191.83(100-499个);157.96(1000+个)

LTC2157CUP-14#TRPBF,封装:64-Lead QFN (9mm x 9mm x 0.75mm w/ EP),包装形式及数量:卷带,2000,工作温度:0 to 70C,AD官网报价:191.83(100-499个);157.96(1000+个)

LTC2157IUP-14#PBF,封装:64-Lead QFN (9mm x 9mm x 0.75mm w/ EP),包装形式及数量:管装,40,工作温度:-40 to 85C,AD官网报价:220.58(100-499个);181.63(1000+个)

LTC2157IUP-14#TRPBF,封装:64-Lead QFN (9mm x 9mm x 0.75mm w/ EP),包装形式及数量:卷带,2000,工作温度:-40 to 85C,AD官网报价:220.58(100-499个);181.63(1000+个)

轻松满足您的AD芯片采购需求
LTC2157-14的评估套件:

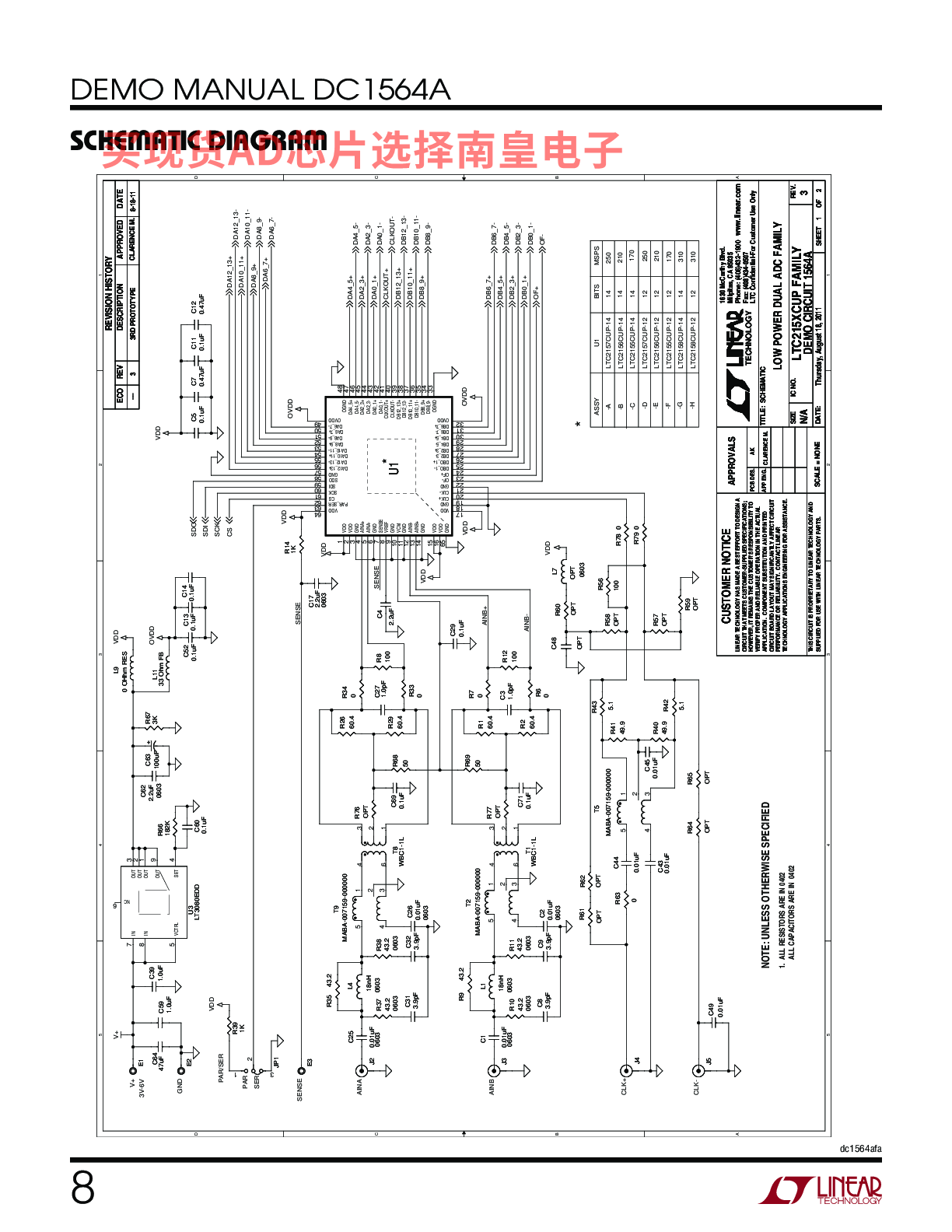

DC1564A-A:LTC2157-14: 14-bit, 250Msps, 1.8V Dual ADC, DDR LVDS Outputs, 5-140MHz, requires DC1371

DC1564A-A: Demo Board for the LTC2157-14 Dual 14-Bit 250Msps ADCs.
