LTC2122（具有JESD204B串行输出的双通道、14位、170Msps ADC）-AD代理

LTC2122的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：具有JESD204B串行输出的双通道、14位、170Msps ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2122的产品详情：

LTC2122是一款双通道、同步采样170Msps、14位模数转换器，具有串行JESD204B输出。该器件专为对高频、宽动态范围信号进行数字化处理而设计。它非常适合要求苛刻的通信应用，具有70dB SNR和90dB无杂散动态范围(SFDR)等AC性能。1.25GHz输入带宽允许ADC进行高频欠采样。

JESD204B串行接口可尽量减少所需的数据线数，从而简化PCB设计。在170Msps采样速率下，仅需要两个3.4Gbps输出通道。对于150Msps以下的采样速率，两个ADC可以共用同一个高达6.0Gbps的输出通道。

DEVCLK+和DEVCLK–输入可以利用正弦波、PECL或LVDS信号进行差分驱动。可选的时钟二分频电路或时钟占空比稳定器可较宽的时钟占空比范围内保持高性能和高速度。

应用

通信
蜂窝基站
软件定义无线电
医疗成像
高清视频
测试与测量仪器仪表

LTC2122的优势和特点：

6.0Gbps JESD204B 接口
两个 ADC 只需一个输出线道 (FS ≤ 150Msps)
70dBFS SNR
90dBFS SFDR
低功率：751mW (总值)
单 1.8V 电源
易于驱动的 1.5VP-P 输入范围
1.25GHz 满功率带宽采样及保持 (S/H)
可任选的时钟一比二分频
可任选的时钟占空比稳定器
低功耗睡眠和打盹模式
用于配置的串行 SPI 端口

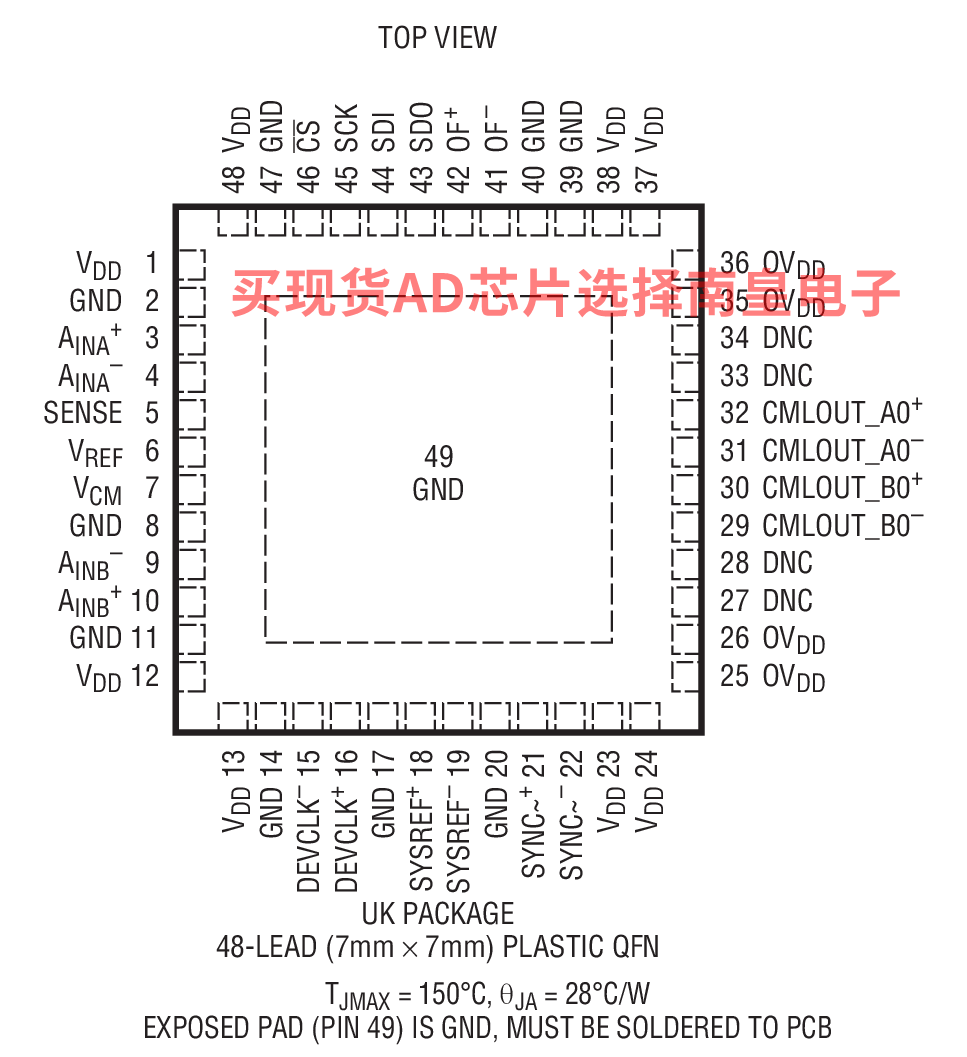

48 引脚 (7mm x 7mm) QFN 封装

LTC2122具体的完整产品型号参数及价格（美元）：

LTC2122CUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：79.03（100-499个）；65.1（1000+个）

LTC2122CUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：79.03（100-499个）；65.1（1000+个）

LTC2122IUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：86.92（100-499个）；71.60（1000+个）

LTC2122IUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：86.92（100-499个）；71.60（1000+个）

LTC2122的评估套件：

DC2226A-A：4-Channel 14-Bit 250Msps JESD204B ADC with Clocking [Featuring LTC2123, LTC6951]

Demonstration Circuit 2226A-A is a reference design for a four-channel, 250Msps ADC system consisting of two LTC2123, dual 14-bit 250Msps ADCs and a JESD204B Subclass 1 clocking solution based on the LTC6951 Clock Synthesizer with Integrated VCO. Other dash options reserved for future use. No external clock source is required to operate the board; however, the on-board 100MHz reference oscillator may be bypassed, allowing synchronization to other equipment.

Companion Board: Kintex Board

DC1974A-C：LTC2122 Demo Board | 14-bit, 170Msps Dual ADC with JESD204B Outputs

Demonstration circuit 1974 supports the LTC2123 14-bit dual ADC family with JESD204B compliant CML outputs. It was specially designed for applications that require single-ended AC coupled inputs. The DC1974 supports the LTC2123 and LTC2122 with sample rates from 250Msps to 170Msps.

Companion Board: Kintex Board

LTC2122的电路图解：

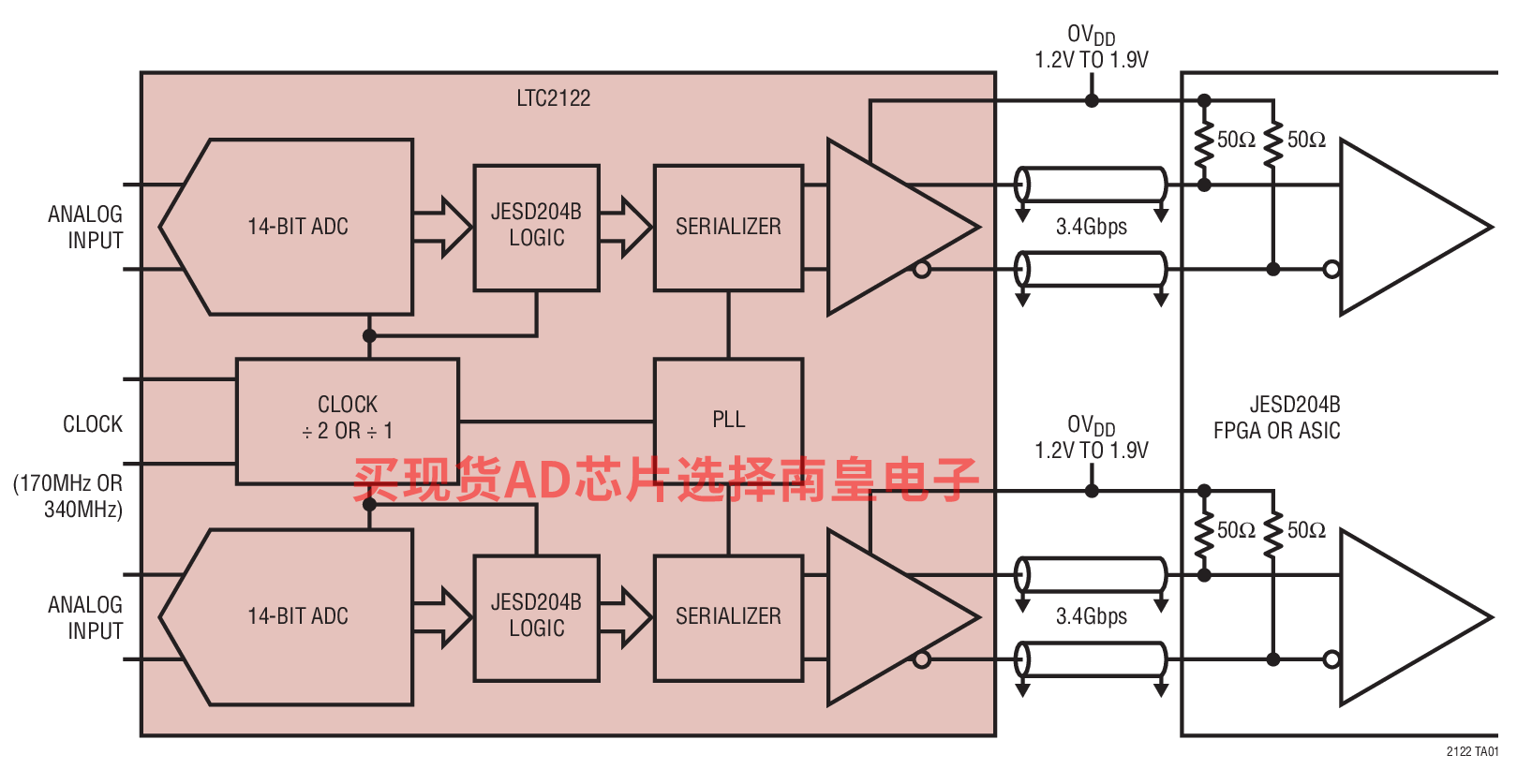

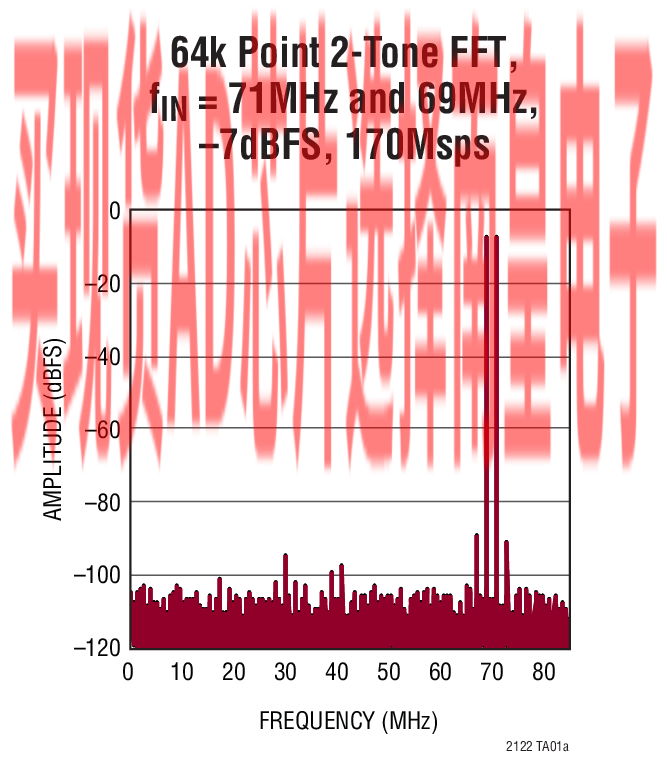

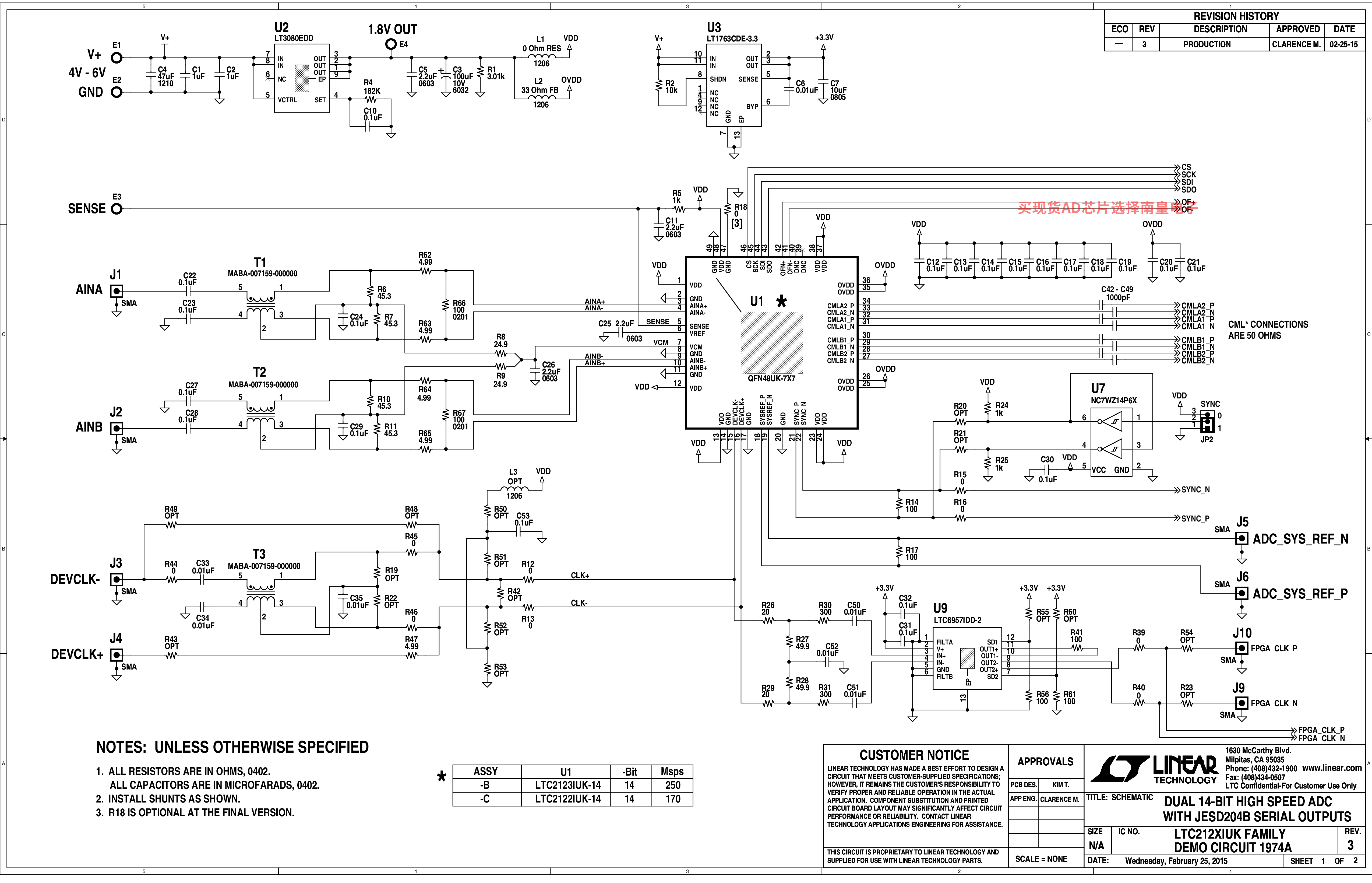

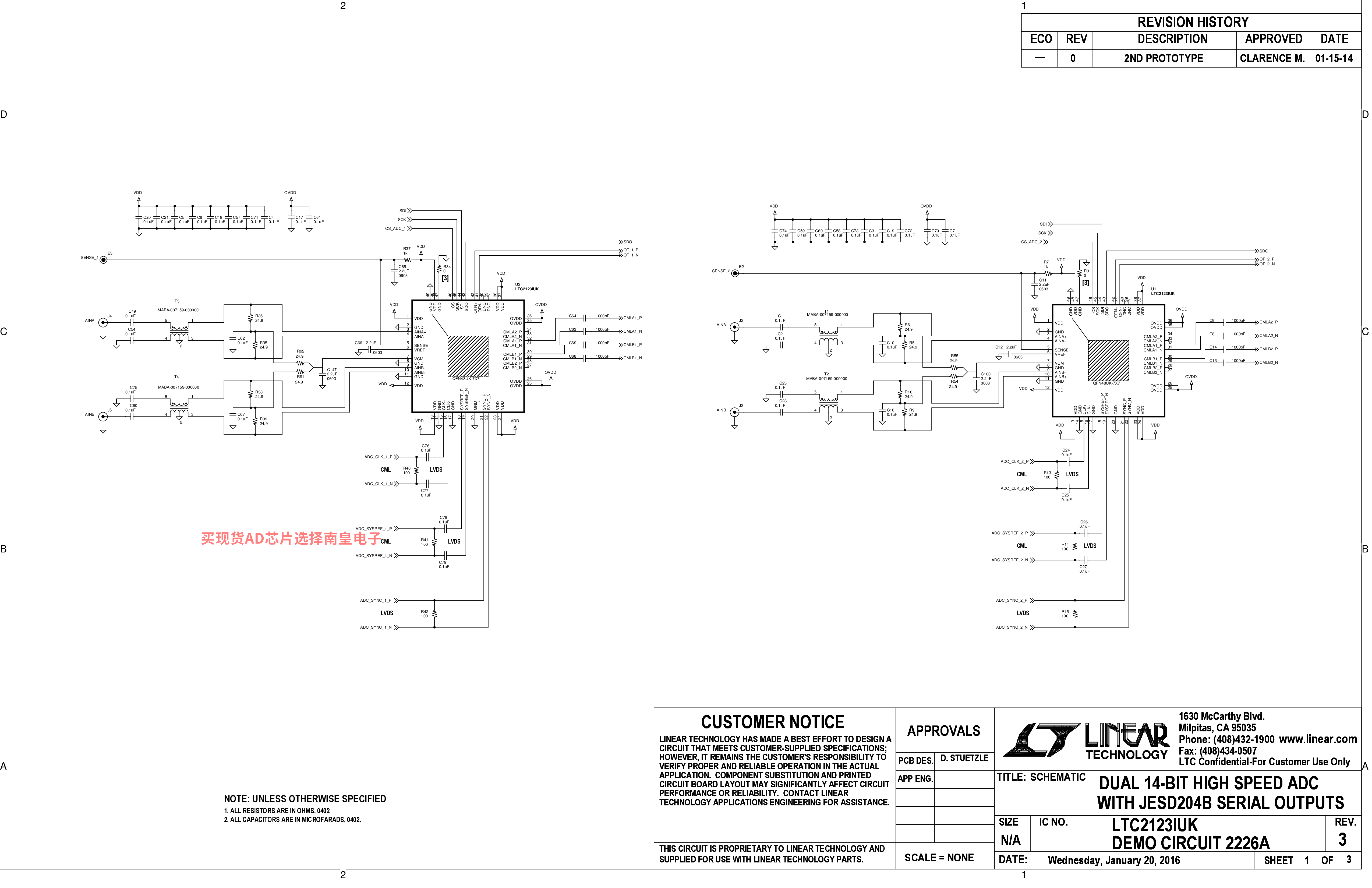

LTC2122的评估套件：
