LTC2107的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：标准高速模数转换器
功能描述：16位、210Msps、高性能ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2107的产品详情：

LTC2107是一款16位、210Msps高性能ADC。具有高采样速率、低噪声和高线性度，支持新一代数字无线电设计。直接采样前端专为软件定义无线电和多通道GSM基站等要求严苛的接收器应用而设计。AC性能包括：SNR = 80dBFS，SFDR = 98dBFS。孔径抖动 = 45fsRMS允许对高达500MHz IF频率进行直接采样，具有出色的性能。

内部扰动、PGA前端和数字输出随机化等特性有助于充分提升性能。操作模式可通过一个三线式串行接口(SPI)进行控制。

双倍数据速率(DDR)低压差分(LVDS)数字输出有助于减少数字线路数，实现节省空间的设计。

应用

软件定义无线电
军用无线电和雷达
蜂窝基站
频谱分析
成像系统
ATE和仪器仪表

LTC2107的优势和特点：

98dBFS SFDR
80dBFS SNR 噪声层
孔径抖动 = 45fsRMS
PGA 前端 2.4VP-P 或 1.6VP-P 输入范围
任选的内部高频颤动
任选的数据输出随机函数发生器
功率耗散：1280mW
停机模式
用于配置的串行 SPI 端口
时钟占空比稳定器

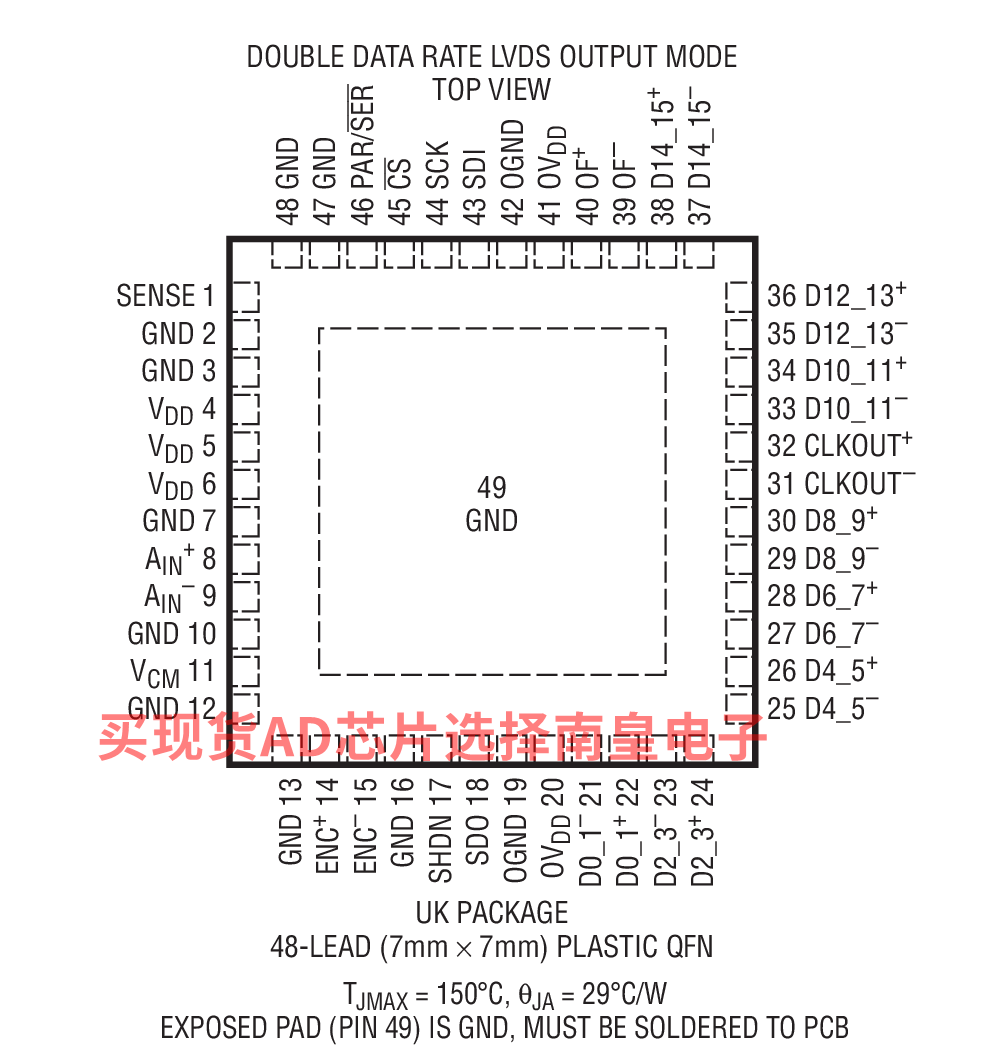

48 引脚 (7mm x 7mm) QFN 封装

LTC2107具体的完整产品型号参数及价格（美元）：

LTC2107CUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：144.37（100-499个）；118.92（1000+个）

LTC2107CUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：144.37（100-499个）；118.92（1000+个）

LTC2107IUK#PBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：166.02（100-499个）；136.74（1000+个）

LTC2107IUK#TRPBF，封装：48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：166.02（100-499个）；136.74（1000+个）

LTC2107的评估套件：

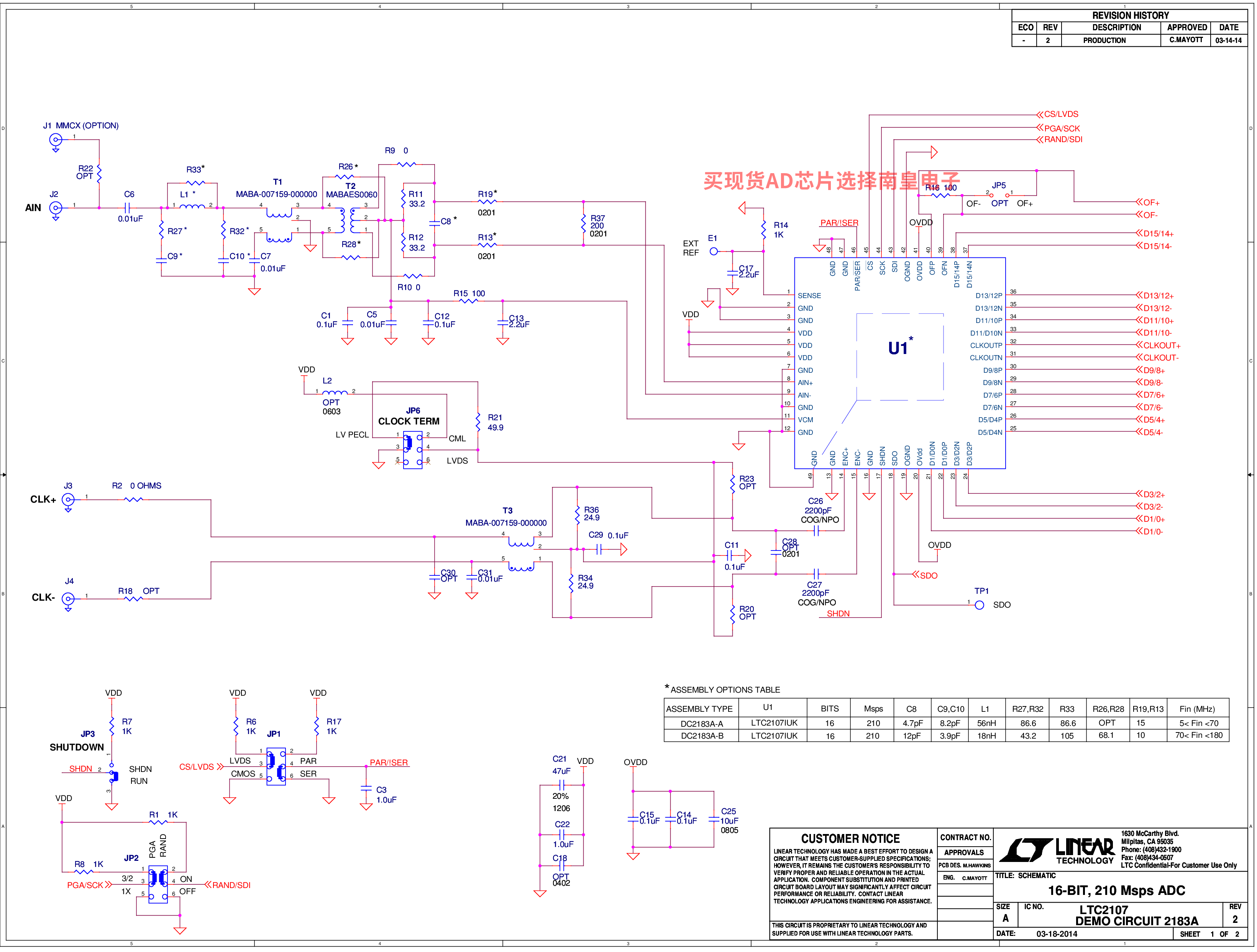

DC2183A-B：LTC2107 Demo Board | 16-Bit, 210Msps High Performance ADC with DDR LVDS Outputs, 70MHz < Ain < 140MHz, (Requires DC1371)

Demonstration circuit 2183A supports the LTC2107, a high speed and high dynamic range ADC. It was specially designed for applications that require a single-ended ACcoupled input. DC2183 supports the LTC2107 using the DDR LVDS output mode.

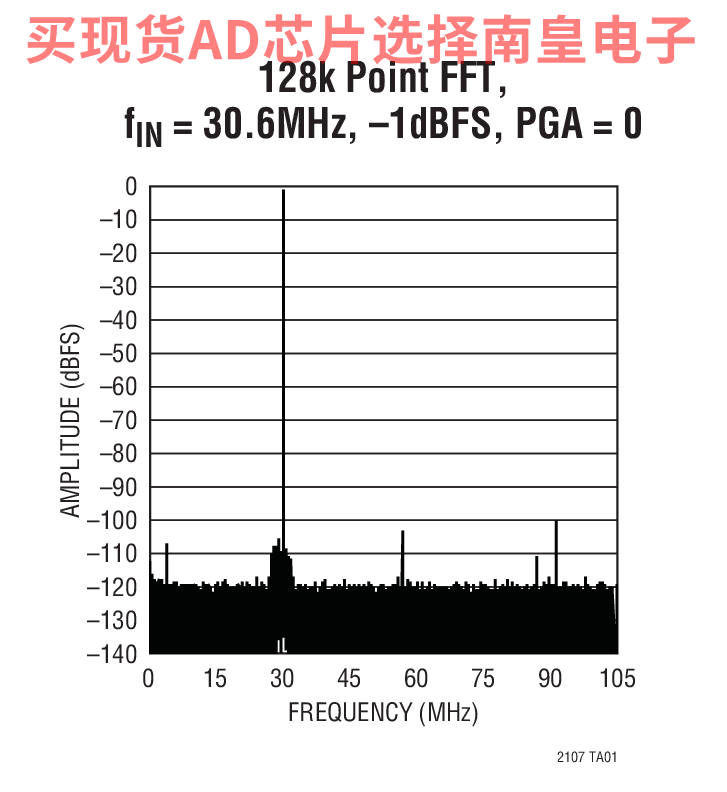

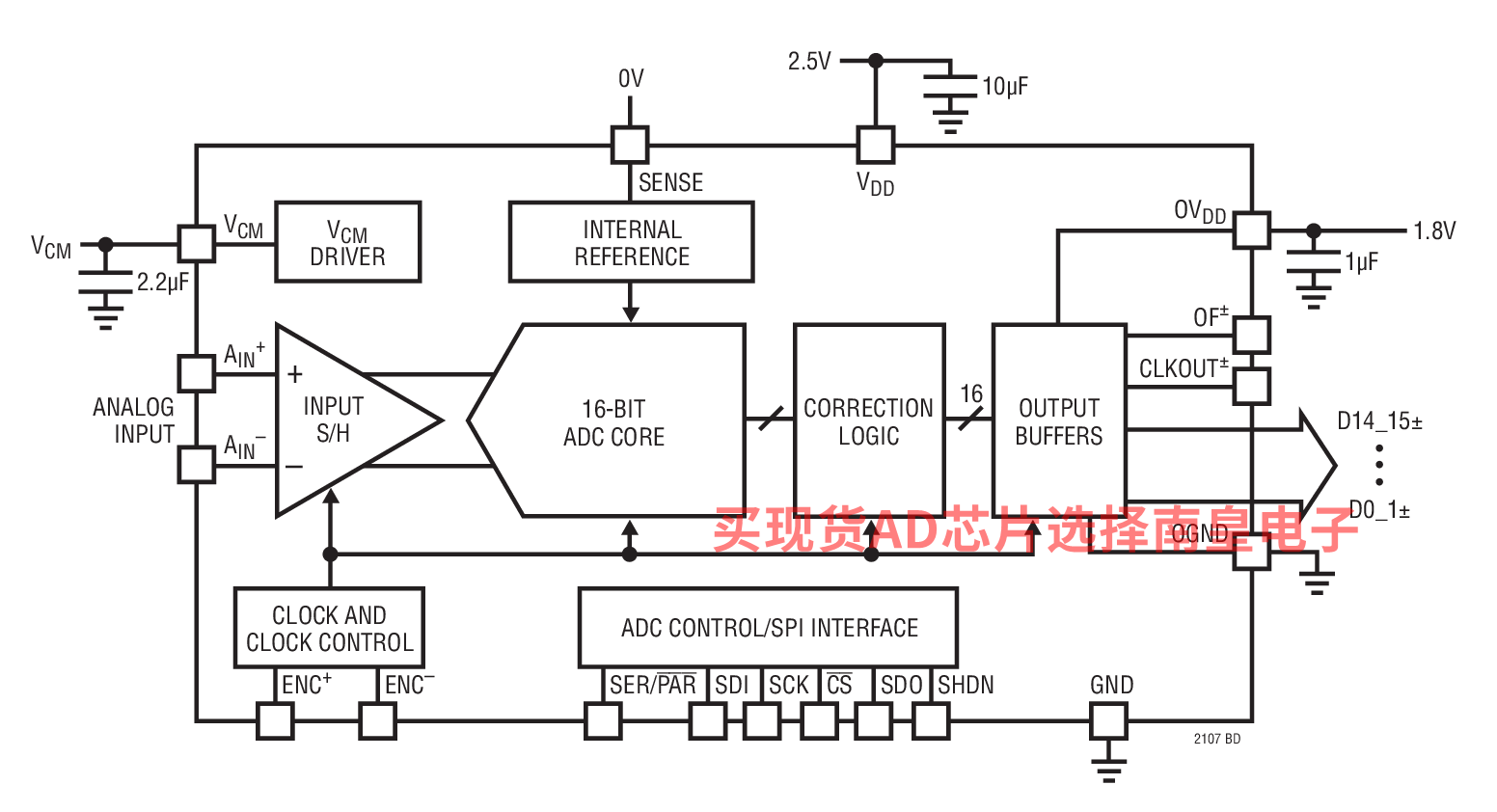

LTC2107的电路图解：

LTC2107的评估套件：
