LTC2066/LTC2067/LTC2068分别是单通道、双通道、四通道低功耗、零漂移、100 kHz放大器。LTC2066/LTC2067/LTC2068支持以极低功耗实现高分辨率测量。

每个放大器的典型电源电流为7.5μA，最大值为10μA。可用关断模式已经过优化，可较大限度地降低占空比应用中的功耗，并且上电期间的电荷损耗很低，系统总功耗得以降低。

LTC2066/LTC2067/LTC2068的自校准电路可实现非常低的输入失调（最大5μV）和失调漂移(0.02μV/°C)。最大输入偏置电流仅为35pA，在整个额定温度范围内不超过150pA。LTC2066/LTC2067/LTC2068的极低输入偏置电流允许在反馈网络中使用节省功耗的高值电阻。

凭借超低静态电流和出色的精度，LTC2066/LTC2067/LTC2068可作为便携式、能量收集和无线传感器应用中的信号链构建模块。

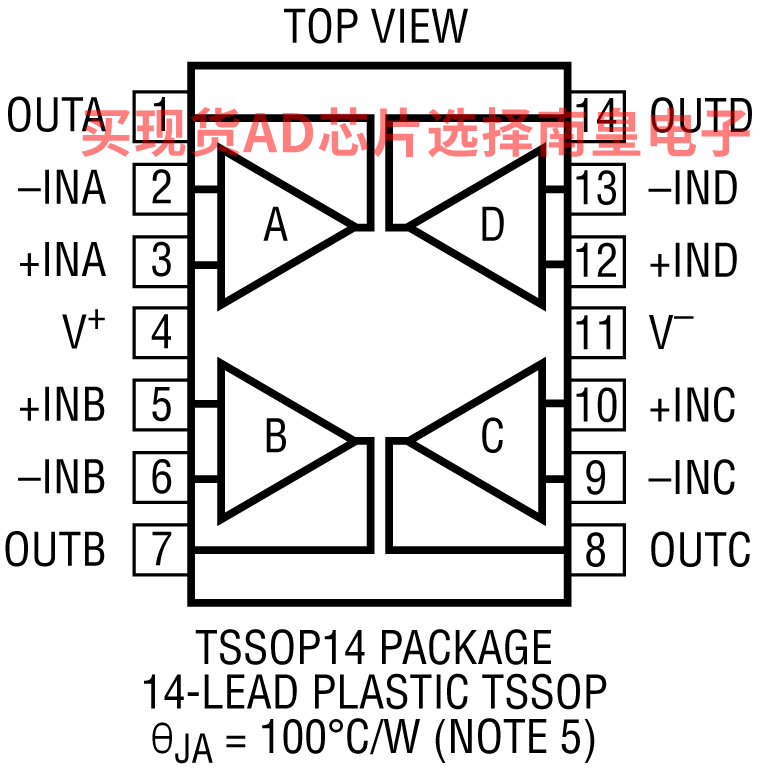

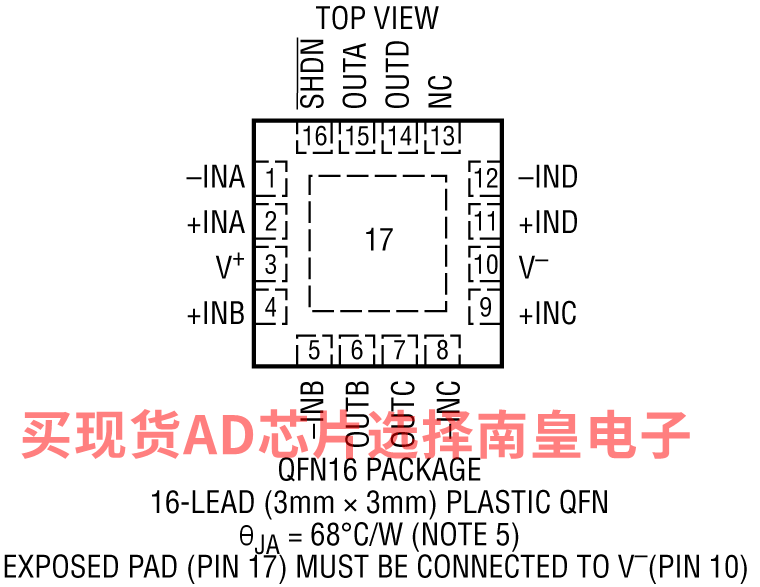

LTC2066采用6引脚SC70和5引脚TSOT-23两种封装。LTC2067采用8引脚MSOP和10引脚DFN两种封装。LTC2068提供14引脚TSSOP和16引脚3mm × 3mm QFN两种封装。这些器件的额定温度范围为–40°C至85°C和–40°C至125°C。

应用

• 无线Mesh网络中的信号调理
• 便携式仪器仪表系统
• 低功耗传感器调理
• 气体探测
• 温度测量
• 医疗仪器
• 能量收集应用
• 低功耗电流检测

• 低电源电流：最大 10μA（每个放大器）
• 失调电压：5μV（最大值）
• 失调电压漂移：0.02μV/°C（最大值）
• 输入偏置电流：
  • 5 pA（典型值）
  • 50 pA（最大值）， –40°C 至 85°C
  • 150 pA（最大值）， –40°C 至 125°C
• 集成 EMI 滤波器（1.8 GHz 时 90 dB 抑制）
• 关断电流：最大 170 nA（每个放大器）

• 轨到轨输入和输出
• 工作电源范围 1.7 V 至 5.25 V
• AVOL：140 dB（典型值）

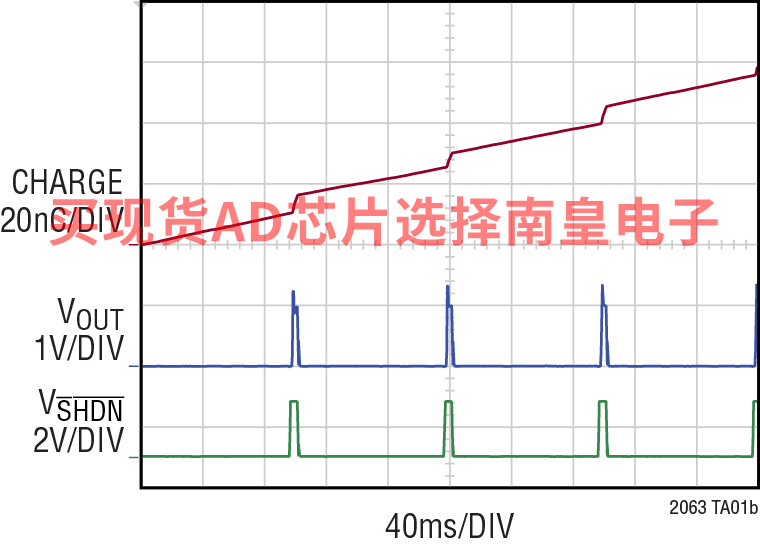

• 低电荷上电，适用于占空比应用
• 额定温度范围：
  • –40°C ~ 85°C
  • –40°C ~ 125°C
• SC70, TSOT23, MS8, DFN10, TSSOP14 以及 QFN16 封装

LTC2068HF#PBF，封装：14-Lead TSSOP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：3.12（100-499个）；2.72（1000+个）

LTC2068HF#TRPBF，封装：14-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.12（100-499个）；2.72（1000+个）

LTC2068HUD#PBF，封装：16-Lead Plastic QFN，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.23（100-499个）；2.82（1000+个）

LTC2068HUD#TRPBF，封装：16-Lead Plastic QFN，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.23（100-499个）；2.82（1000+个）

LTC2068IF#PBF，封装：14-Lead TSSOP，包装形式及数量：管装，95，工作温度：-40 to 85C，AD官网报价：2.74（100-499个）；2.39（1000+个）

LTC2068IF#TRPBF，封装：14-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.74（100-499个）；2.39（1000+个）

LTC2068IUD#PBF，封装：16-Lead Plastic QFN，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.51（1000+个）

LTC2068IUD#TRPBF，封装：16-Lead Plastic QFN，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.51（1000+个）

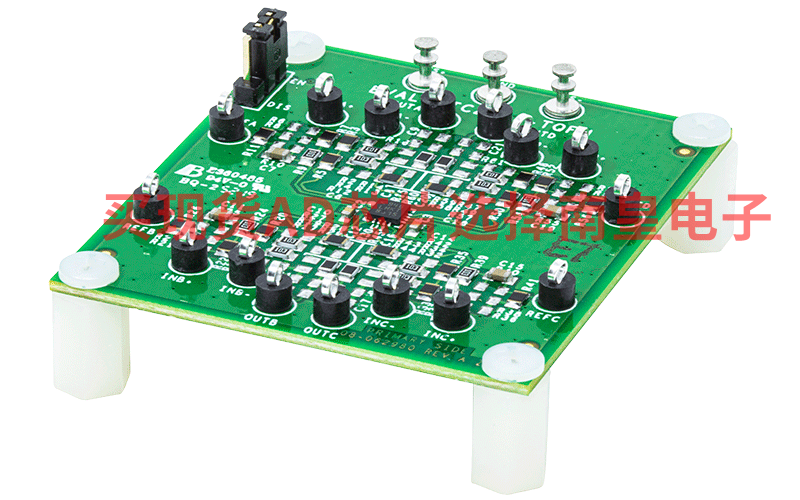

EVAL-LTC2065-TQFN：LTC2065/LTC2068评估板。

EVAL-LTC2065-TQFN评估了LTC2065 16引脚、四通道、引脚框架芯片级封装 (LFCSP)/方形扁平无引脚封装(QFN)运算放大器（运放）。EVAL-LTC2065-TQFN是一种预填充板，使用2增益配置，在同相输入端具有一个低通滤波器，其截止频率为480 Hz。由于该套件的压摆率限制，该通带对于大多数输入信号都足够。为了使斩波时钟馈通的影响较小化，请将信号带宽限制为比内部斩波频率低至少十倍，对于LTC2065，该频率为5 kHz。

EVAL-LTC2065-TQFN设计实现了简化和高效使用。批量测试点用于输入和输出。优化的EVAL-LTC2065-TQFN接地平面、组件布置和电源，提供了较大的电路灵活性和性能。裸露焊盘或EPAD，与V− 引脚短接（也连接到VS− 转塔），这是套件运行所必需的。EVAL-LTC2065-TQFN结合了表面贴装技术(SMT)，几乎所有组件的尺寸均为0805，以简化安装，并在需要时可以选择更换和焊接，但旁路电容（C1到C4）除外，其尺寸固定为0603。EVAL-LTC2065-TQFN还具有未填充的电阻和电容焊盘，为用户提供了选择和灵活性，以实现不同的应用电路和配置，例如有源环路滤波器，互阻放大器(TIA)和检测放大器。
