LTC2066的基本参数

LTC2066的产品详情：

LTC2066 是一款单通道低功率、零漂移、100kHz 放大器。LTC2066 可在极低的功率级别实现高分辨率测量。

典型电源电流为 7.5μA，最大值为 10μA。可用的停机模式专为较大限度减少占空比操作应用中的功耗而优化，并且在上电期间具有低电荷消耗，从而降低了总体系统功耗。

LTC2066 的自校准电路可实现非常低的输入失调 (5μV 最大值) 和失调漂移 (0.02μV/°C)。最大输入偏置电流仅为 35pA，而且在整个规定温度范围内不超过 150pA。LTC2066 极低的输入偏置电流允许在反馈网络中使用高阻值的节能电阻器。

凭借其超低的静态电流和出色的精度，LTC2066 能够在便携式、能量收集和无线传感器应用中充当一个信号链路构件。

LTC2066 采用 6 引脚 SC70 封装和 5 引脚 TSOT-23 封装，并全面规格在 –40°C 至 85°C 和 –40°C 至 125°C 的温度范围。

应用

LTC2066的优势和特点：

LTC2066具体的完整产品型号参数及价格（美元）：

LTC2066HS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.40（100-499个）；1.21（1000+个）

LTC2066HS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.40（100-499个）；1.21（1000+个）

LTC2066HSC6#TRMPBF，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.45（100-499个）；1.27（1000+个）

LTC2066HSC6#TRPBF，封装：6-Lead SC70，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.45（100-499个）；1.27（1000+个）

LTC2066IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.2（100-499个）；1.05（1000+个）

LTC2066IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.2（100-499个）；1.05（1000+个）

LTC2066ISC6#TRMPBF，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.28（100-499个）；1.11（1000+个）

LTC2066ISC6#TRPBF，封装：6-Lead SC70，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.28（100-499个）；1.11（1000+个）

LTC2066的评估套件：

DC2837A-A/DC2837A-B：LTC2063/LTC2066 2µA/10µA 电源电流，低 IB，零点漂移运算放大器

演示电路 2837A 是一款采用 SC70 6 引脚封装的可定制板，配备微功耗、零点漂移的运算放大器 LTC2063（-A方案）或 LTC2066（-B方案）和关断功能。该板的布局适用于大多数常用的运算放大器应用，并且几乎未使用多少空间，以较大限度地提高各种应用的灵活性。

DC2837A 在一小块印刷电路板上包含 SC70 封装运算放大器、跳线、单位增益配置电阻器、输入低通滤波器、反向电源保护和电源旁路电容器，还具备用于输入、输出、电源和关断的转台及 SMA连接器。该板可按需用于分裂轨或单电源。

用户只需提供外部±2.5 V 分裂电源和一个输入信号，即可操作该板。也可应用外部关断信号，以演示从关断启动器件时的最小瞬态均流。

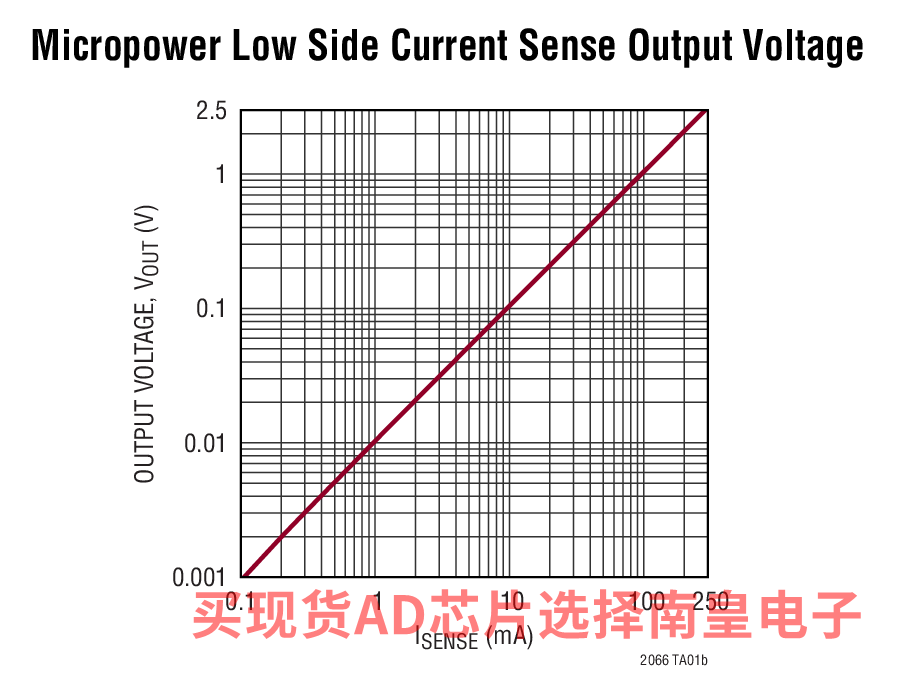

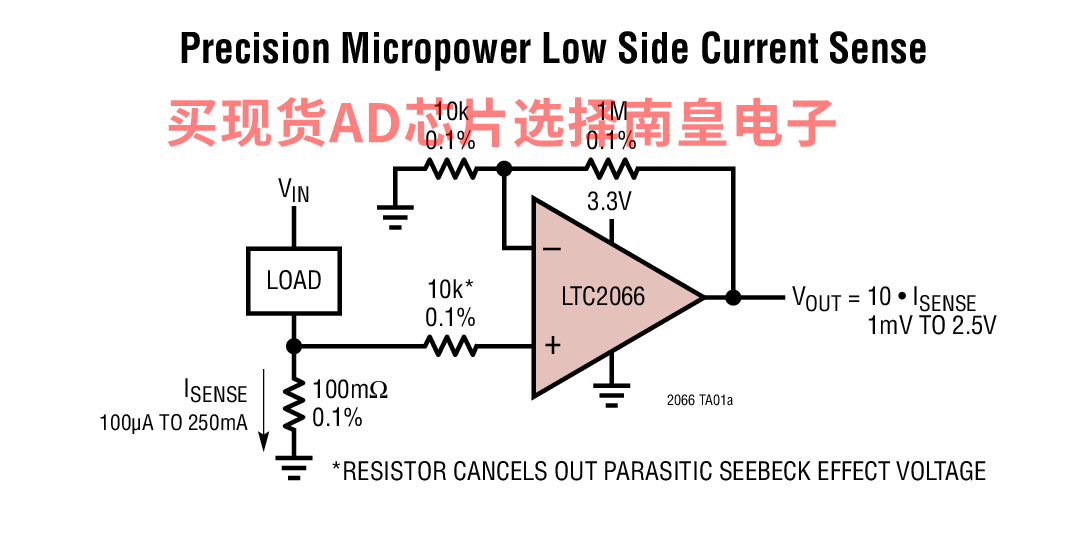

LTC2066的电路图解：
