LTC2063/LTC2064/LTC2065为单通道、双通道和四通道低功耗、零漂移、20kHz放大器。LTC2063/LTC2064/LTC2065支持以极低功耗实现高分辨率测量。

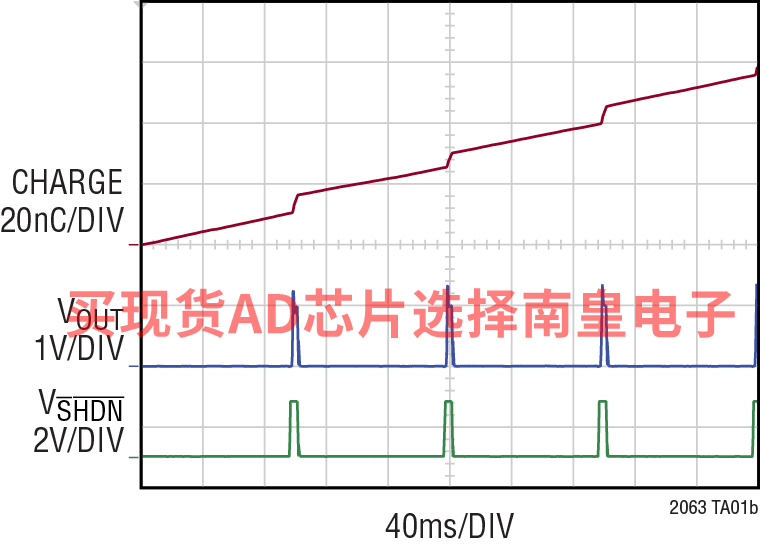

每个放大器的典型电源电流为1.4µA，最大值为2µA。可用关断模式已经过优化，可较大限度地降低占空比应用中的功耗，并且上电期间的电荷损耗很低，系统总功耗得以降低

LTC2063/LTC2064/LTC2065的自校准电路可实现非常低的输入失调（最大5µV）和失调漂移(0.02µV/°C)。最大输入偏置电流仅为 20pA，在整个额定温度范围内不超过 100pA。LTC2063/LTC2064/LTC2065的极低输入偏置电流允许在反馈网络中使用节省功耗的高值电阻。

凭借超低静态电流和出色的精度，LTC2063/LTC2064/LTC2065可作为便携式、能量收集和无线传感器应用中的信号链构建模块。

LTC2063 采用 6 引脚 SC70 和 5 引脚 TSOT-23 两种封装。LTC2064 采用 8 引脚 MSOP 和 10 引脚 DFN 两种封装。LTC2065提供14引脚TSSOP和16引脚3mm × 3mm QFN两种封装。这些器件的额定温度范围为 –40°C 至 85°C 和 –40°C 至 125°C。

应用

• 无线 Mesh 网络中的信号调理
• 便携式仪器仪表系统
• 低功耗传感器调理
• 气体探测
• 温度测量
• 医疗仪器
• 能量采集应用
• 低功耗电流检测

• 低电源电流：最大 2μA（每个放大器）
• 失调电压：5μV（最大值）
• 失调电压漂移：0.02μV /°C（最大值）
• 输入偏置电流：
  • 3 pA（典型值）
  • 30 pA（最大值）， –40°C ~ 85°C
  • 100 pA（最大值）， –40°C ~ 125°C
• 集成 EMI 滤波器（1.8 GHz 时可抑制 114 dB）
• 关断电流：最大 170 nA（每个放大器）

• 轨到轨输入和输出
• 工作电压范围：1.7 V ~ 5.25 V
• AVOL：140 dB（典型值）
• 低电量上电，适用于占空比应用
• 额定温度范围：
  • –40°C ~ 85°C
  • –40°C ~ 125°C
• SC70、TSOT-23、MS8 和 DFN 封装

LTC2063HS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.52（100-499个）；1.32（1000+个）

LTC2063HS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.52（100-499个）；1.32（1000+个）

LTC2063HSC6#TRMPBF，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.58（100-499个）；1.38（1000+个）

LTC2063HSC6#TRPBF，封装：6-Lead SC70，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.58（100-499个）；1.38（1000+个）

LTC2063IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.31（100-499个）；1.14（1000+个）

LTC2063IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.31（100-499个）；1.14（1000+个）

LTC2063ISC6#TRMPBF，封装：6-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.39（100-499个）；1.21（1000+个）

LTC2063ISC6#TRPBF，封装：6-Lead SC70，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.39（100-499个）；1.21（1000+个）

DC2837A-A/DC2837A-B：LTC2063/LTC2066 2µA/10µA 电源电流，低 IB，零点漂移运算放大器

演示电路 2837A 是一款采用 SC70 6 引脚封装的可定制板，配备微功耗、零点漂移的运算放大器 LTC2063（-A方案）或 LTC2066（-B方案）和关断功能。该板的布局适用于大多数常用的运算放大器应用，并且几乎未使用多少空间，以较大限度地提高各种应用的灵活性。

DC2837A 在一小块印刷电路板上包含 SC70 封装运算放大器、跳线、单位增益配置电阻器、输入低通滤波器、反向电源保护和电源旁路电容器，还具备用于输入、输出、电源和关断的转台及 SMA连接器。该板可按需用于分裂轨或单电源。

用户只需提供外部±2.5 V 分裂电源和一个输入信号，即可操作该板。也可应用外部关断信号，以演示从关断启动器件时的最小瞬态均流。
