LTC2058是一款双通道、低噪声、零漂移运算放大器，在4.75V至36V宽电源范围内提供精密DC性能。失调电压和1/f噪声得到抑制，使该放大器能够实现最大5μV的失调电压以及200nVP-P（典型值）的DC至10Hz输入噪声电压。LTC2058的自校准电路在0.025μV/°C（最大值）温度下具有低失调电压漂移，实际上零点漂移随时间而变化。该放大器还具有150dB的出色电源电压抑制比(PSRR)和150dB（典型值）的共模抑制比(CMRR)。

LTC2058提供轨到轨输出摆幅以及包括V–轨的输入共模范围。除低失调和噪声之外，该放大器还具有2.5MHz（典型值）增益带宽积和1.6V/μs（典型值）压摆率。

宽电源范围与低噪声、低失调和出色的PSRR和CMRR相结合，使LTC2058适合高动态范围测试、测量和仪器仪表系统。

应用

• 高分辨率数据采集
• 基准电压源缓冲
• 测试与测量
• 电子秤
• 热电偶放大器
• 应变计
• 低端电流检测
• 汽车监控和控制

• 电源电压范围：4.75V至36V
• 失调电压：5μV（最大值）
• 失调电压漂移：0.025μV/°C
  • 最大值，–40°C至125°C
• 输入噪声电压
  • 200nVP-P，DC至10Hz（典型值）
  • 9nV/√Hz，1kHz（典型值）
• 输入共模范围：
  • V– – 0.1V 至 V+ – 1.5V

• 轨到轨输出
• 单位增益稳定
• 增益带宽积：2.5MHz（典型值）
• 压摆率：1.6V/μs（典型值）
• AVOL: 150dB （典型值）
• PSRR: 150dB （典型值）
• CMRR: 150dB （典型值）
• 关断模式

LTC2058HMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：2.52（100-499个）；2.18（1000+个）

LTC2058HMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.52（100-499个）；2.18（1000+个）

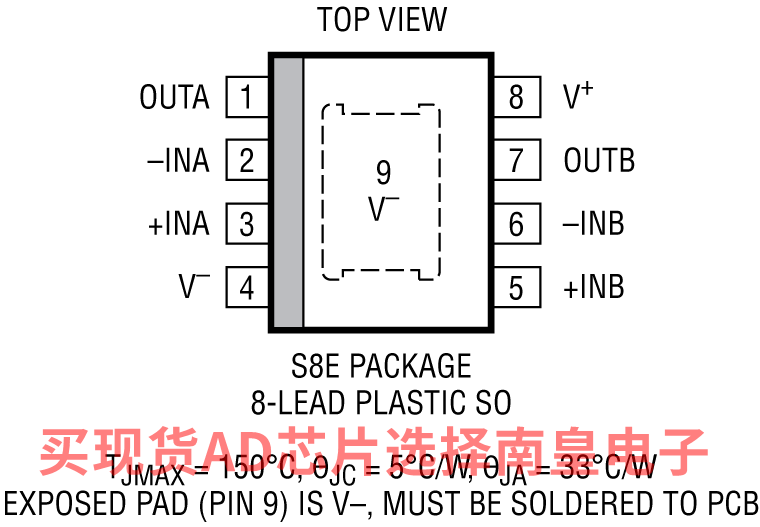

LTC2058HS8E#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch w/ EP)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.44（100-499个）；2.1（1000+个）

LTC2058HS8E#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.44（100-499个）；2.1（1000+个）

LTC2058IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.94（1000+个）

LTC2058IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.94（1000+个）

LTC2058IS8E#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch w/ EP)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.16（100-499个）；1.86（1000+个）

LTC2058IS8E#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.16（100-499个）；1.86（1000+个）

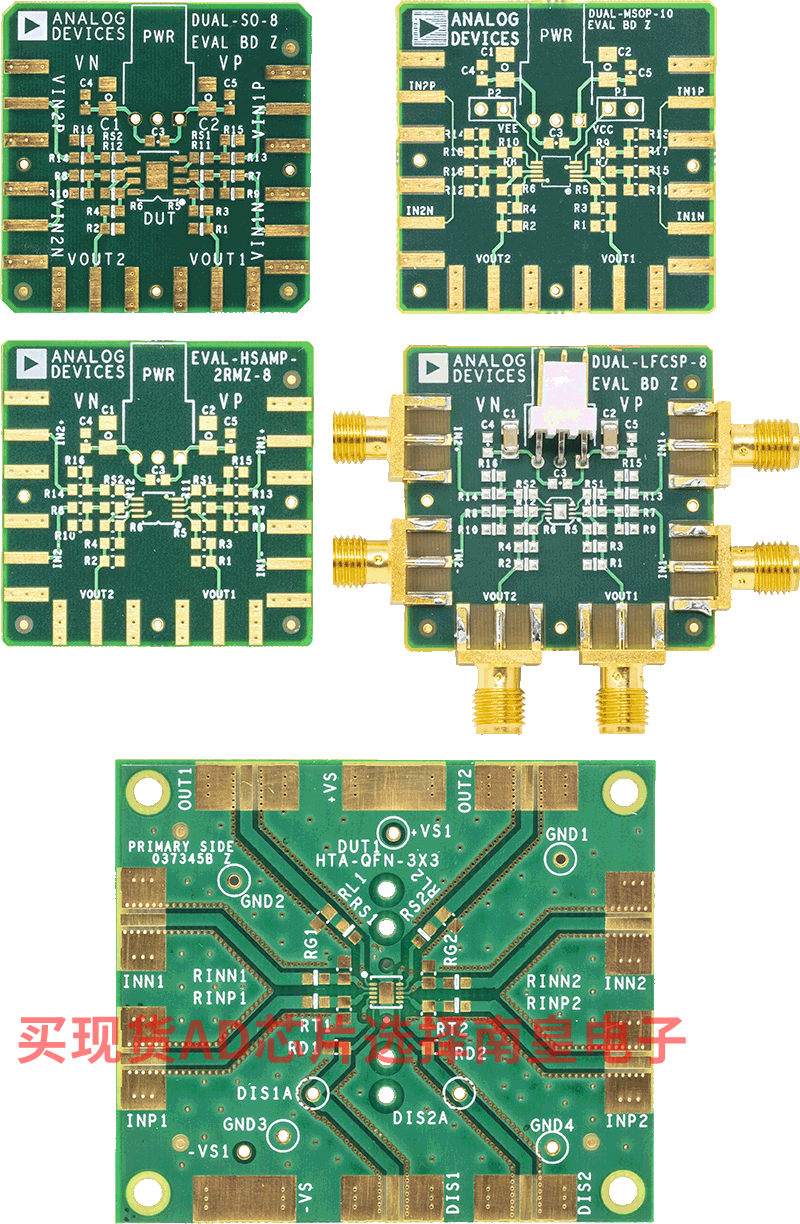

EVAL-HSAMP-2：通用型双通道高速运算放大器评估板

通用型双通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。

EVAL-OPAMP-2：EVAL-OPAMP-2评估板
