LTC2055（双通道、微功率、零漂移运算放大器）-AD代理

LTC2055的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：零漂移运算放大器
功能描述：双通道、微功率、零漂移运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2055的产品详情：

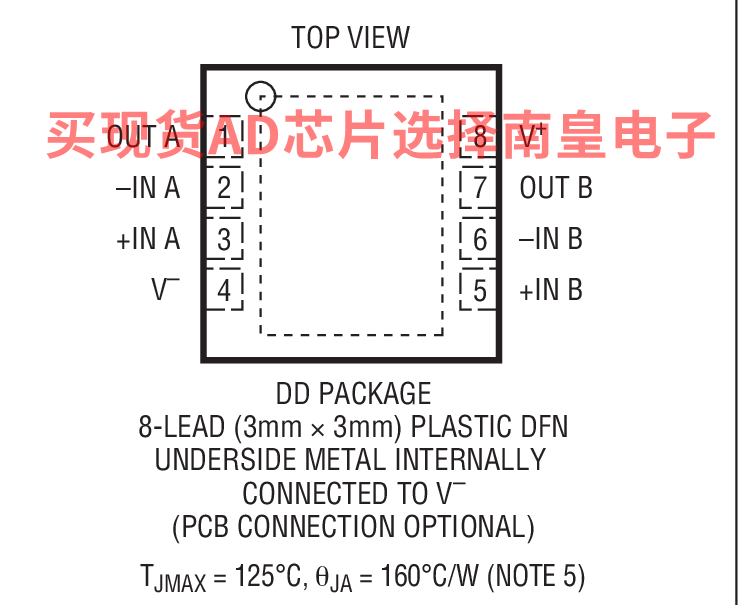

LTC2054/LTC2055 是低功率、低噪声、单通道/双通道、零漂移运算放大器，并具有一款扩展温度版本 (LTC2054MP)，LTC2054MP 的规格在 –55ºC 至 150ºC 温度范围内得到保证。它们采用 TSOT-23 (ThinSOT) 和 MS8 封装。对于空间受限的应用，LTC2055 还提供了一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。这些器件采用单 2.7V (最小值) 电源，并支持 ±5V 应用。电流消耗通常为每个放大器 150μA (LTC2054) 和 130μA (LTC2055)。

LTC2054/LTC2055 虽然外形尺寸小巧，但 DC 性能却丝毫不打折扣。最大输入失调电压和失调漂移分别为 3.0μV 和 30nV/ºC (在 –40ºC 至 85ºC 的工业温度范围内)。利用一个 130dB (典型值) 的电源抑制比 (PSRR) 和共模抑制比 (CMRR)，对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源直到正电源以下 0.5V (典型值)。开环增益通常为 140dB。另外，LTC2054/LTC2055 还具有一个 1.6μVP-P 的 DC 至 10Hz 噪声和一个 500kHz 的增益带宽积。

应用

热电偶放大器
电子衡器
医疗仪表
应变仪放大器
高分辨率数据采集
高 DC 准确度 RC 有源滤波器
低端电流检测
电池供电型系统

LTC2055的优势和特点：

电源电流為 150μA (每个放大器的最大值)，并在 –40ºC 至 85ºC 范围内得到保证
失调电压：3μV (最大值，–40ºC 至 85ºC)

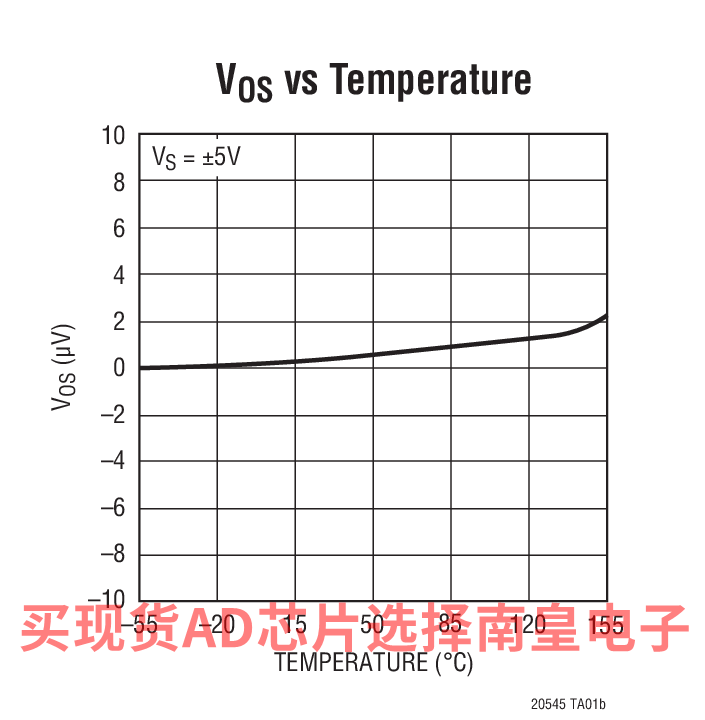

失调电压漂移：30nV/ºC (最大值，–40ºC 至 85ºC)
保证规格从 –55 ºC 至 150ºC (LTC2054MP)
共模输入范围从 V¯ 至 V+ – 0.5V
轨至轨输出摆幅
电压增益：140dB (典型值)
PSRR 和 CMRR：130dB (典型值)
输入偏置电流：1pA (25ºC 时的典型值)
噪声：1.6μVP-P (0.01Hz 至 10Hz 的典型值)
工作电源：
- 2.7V 至 6V (LTC2054/LTC2055)
- 2.7V 至 ±5.5V (LTC2054HV/LTC2055HV)
扁平 (高度仅 1mm) SOT-23、MS8 和 3mm x 3mm x 0.8mm DFN 封装

LTC2055具体的完整产品型号参数及价格（美元）：

LTC2055CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.44（100-499个）；2.05（1000+个）

LTC2055CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.44（100-499个）；2.05（1000+个）

LTC2055CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LTC2055CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LTC2055HDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.85（100-499个）；2.4（1000+个）

LTC2055HDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.85（100-499个）；2.4（1000+个）

LTC2055HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.59（100-499个）；2.18（1000+个）

LTC2055HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.59（100-499个）；2.18（1000+个）

LTC2055HVCDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.96（100-499个）；2.49（1000+个）

LTC2055HVCDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.96（100-499个）；2.49（1000+个）

LTC2055HVCMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.27（1000+个）

LTC2055HVCMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.27（1000+个）

LTC2055HVHDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；2.93（1000+个）

LTC2055HVHDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；2.93（1000+个）

LTC2055HVHMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.21（100-499个）；2.71（1000+个）

LTC2055HVHMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.21（100-499个）；2.71（1000+个）

LTC2055HVIDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.48（100-499个）；2.93（1000+个）

LTC2055HVIDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.48（100-499个）；2.93（1000+个）

LTC2055HVIMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.21（100-499个）；2.7（1000+个）

LTC2055HVIMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.21（100-499个）；2.7（1000+个）

LTC2055IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.85（100-499个）；2.4（1000+个）

LTC2055IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.85（100-499个）；2.4（1000+个）

LTC2055IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.18（1000+个）

LTC2055IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.18（1000+个）
