LTC2053（可利用电阻器进行设置的精准、轨至轨、零漂移仪表放大器）-AD代理

LTC2053的基本参数

制造厂商：AD
产品类别：仪表放大器
技术类目：仪表放大器
功能描述：可利用电阻器进行设置的精准、轨至轨、零漂移仪表放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2053的产品详情：

LTC2053 是一款高精准度仪表放大器。当采用单或双 5V 电源时，其典型 CMRR 为 116dB，并与增益大小无关。输入失调电压保证低于 10μV，温度漂移小于 50nV/ºC。LTC2053 易于使用；与传统的运放相似，LTC2053 的增益也可通过两个外部电阻器来调节。

LTC2053 采用电荷平衡采样数据技术来把一个差分输入电压转换为一个单端信号，然后再由一个零漂移运算放大器对该单端信号进行放大。

差分输入的工作范围为轨至轨，单端输出的摆幅为轨至轨。LTC2053 可在低至 2.7V的单电源应用中使用。它也可以使用 ±5.5V 双电源。LTC2053 无需外部时钟，而 LTC2053-SYNC 则具有一个 CLK 引脚，用于实现与一个外部时钟的同步。

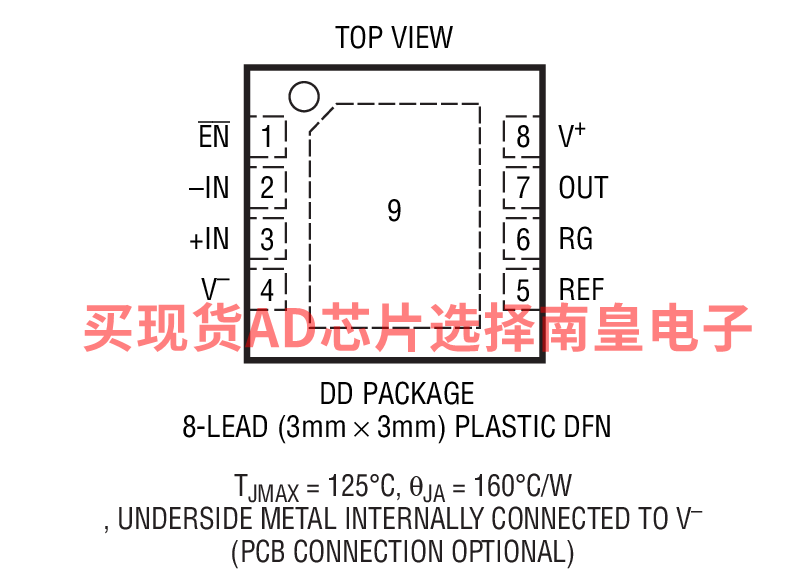

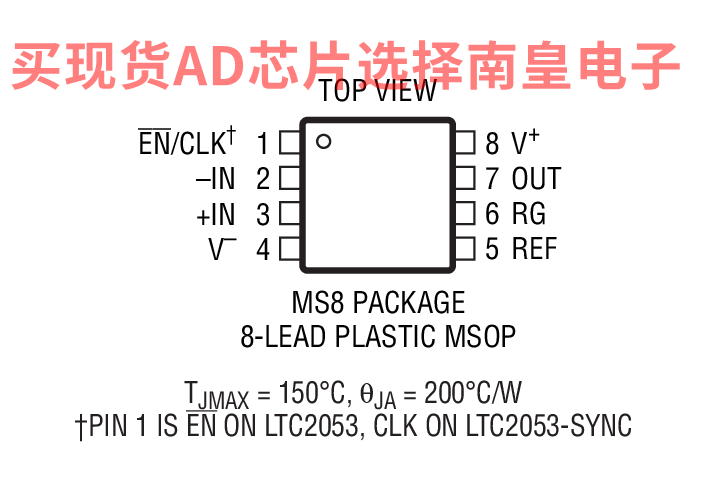

LTC2053 采用 MS8 表面贴装型封装。对于空间受限的应用，LTC2053 采用 3mm x 3mm x 0.8mm 双侧细节距无引线封装 (DFN)。

应用

热电偶放大器
电子秤
医疗仪表

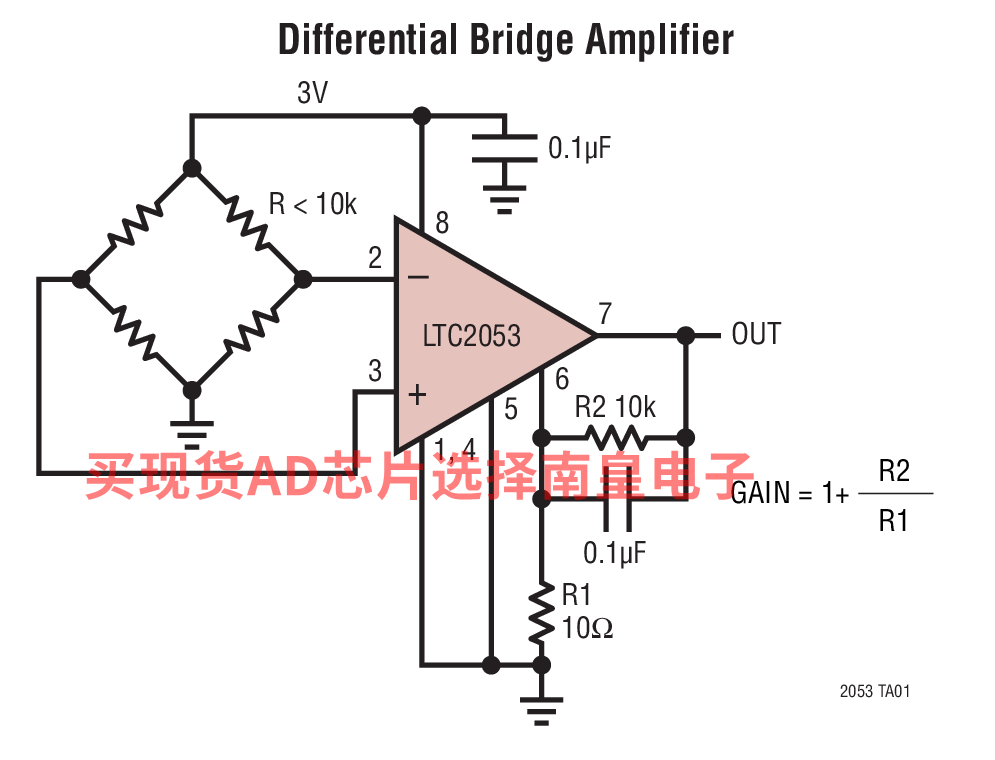

应变仪放大器
高分辨率数据采集

LTC2053的优势和特点：

116dB CMRR (与增益大小无关)

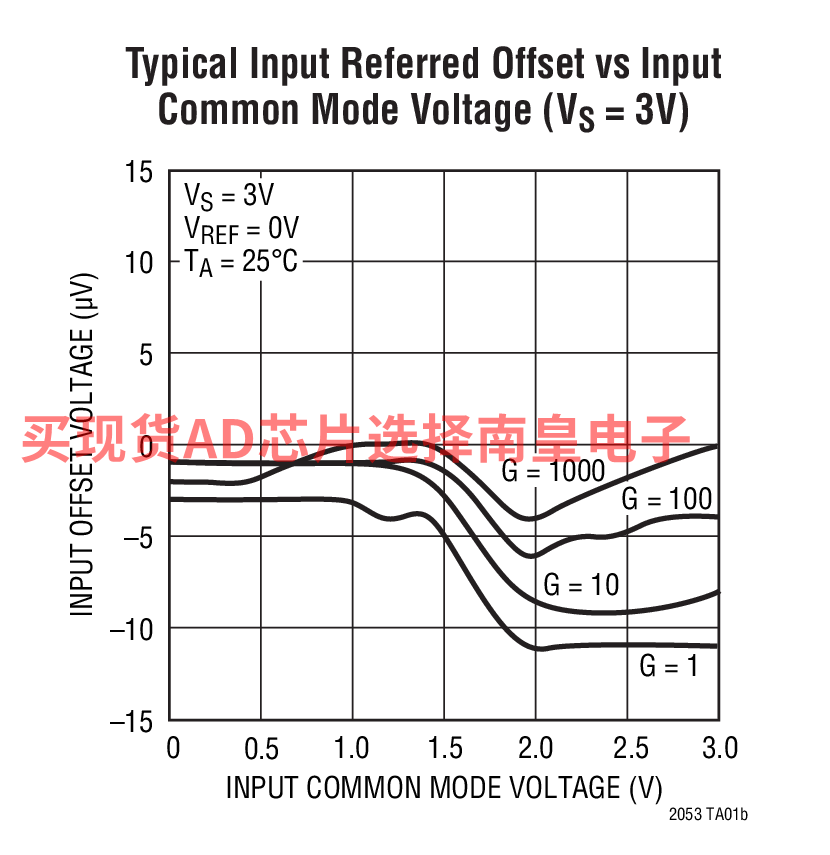

最大失调电压：10μV
最大失调电压漂移：50nV/ºC
轨至轨输入
轨至轨输出
增益可利用两个电阻器来设置
工作电源：2.7V 至 ±5.5V
典型噪声：2.5μVP-P (0.01Hz 至 10Hz)
典型电源电流：750μA
LTC2053-SYNC 允许同步至外部时钟
采用 MS8 封装和 3mm x 3mm x 0.8mm DFN 封装

LTC2053具体的完整产品型号参数及价格（美元）：

LTC2053CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：4.65（100-499个）；3.94（1000+个）

LTC2053CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.65（100-499个）；3.94（1000+个）

LTC2053CMS8#30495PBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：

LTC2053CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.74（100-499个）；3.59（1000+个）

LTC2053CMS8#TRMPBF，封装：8-Lead MSOP，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：

LTC2053CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.74（100-499个）；3.59（1000+个）

LTC2053CMS8-SYNC#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.5（100-499个）；3.81（1000+个）

LTC2053CMS8-SYNC#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.5（100-499个）；3.81（1000+个）

LTC2053HDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：5.72（100-499个）；4.85（1000+个）

LTC2053HDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.72（100-499个）；4.85（1000+个）

LTC2053HMS8，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：

LTC2053HMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.2（100-499个）；4.41（1000+个）

LTC2053HMS8#TRMPBF，封装：8-Lead MSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：

LTC2053HMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.2（100-499个）；4.41（1000+个）

LTC2053IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：5.37（100-499个）；4.54（1000+个）

LTC2053IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.37（100-499个）；4.54（1000+个）

LTC2053IMS8#30549PBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LTC2053IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.35（100-499个）；4.14（1000+个）

LTC2053IMS8#TR，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

LTC2053IMS8#TRMPBF，封装：8-Lead MSOP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：

LTC2053IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.35（100-499个）；4.14（1000+个）

LTC2053IMS8-SYNC#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.14（100-499个）；4.36（1000+个）

LTC2053IMS8-SYNC#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.14（100-499个）；4.36（1000+个）

LTC2053的评估套件：
