- 制造厂商：AD
- 产品类别：高端开关和MOSFET驱动器
- 技术类目：高端开关和MOSFET驱动器
- 功能描述：采用 SOT-23 封装的单通道和双通道微功率高端开关控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

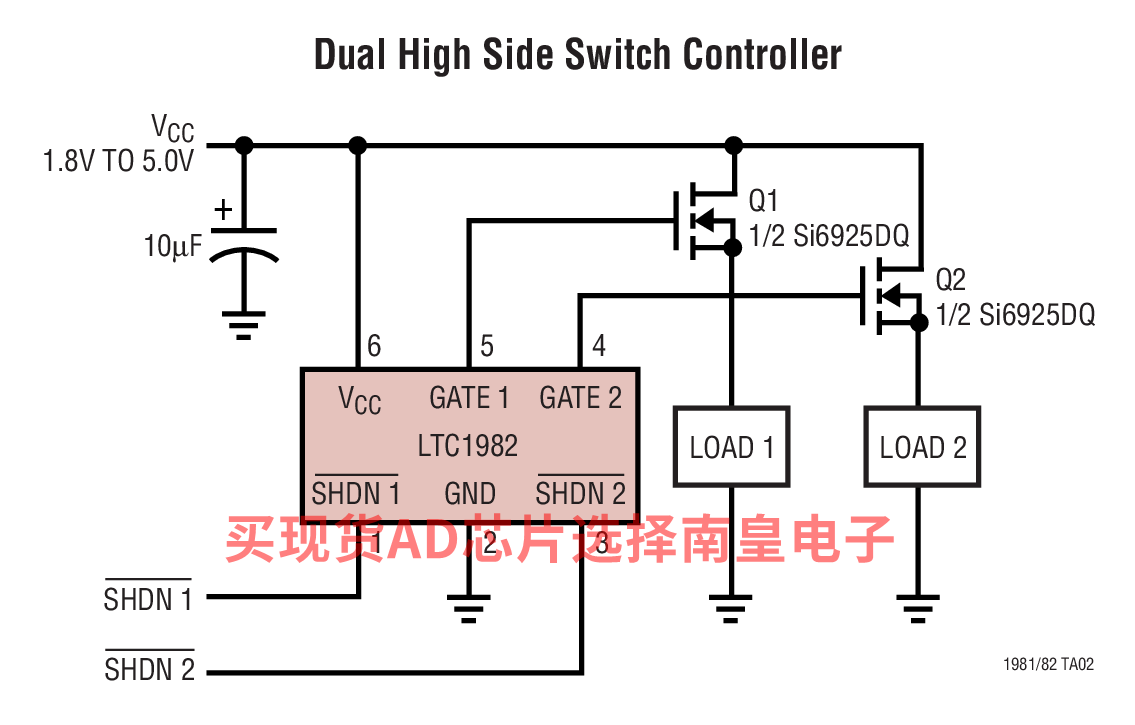

LTC1981 / LTC1982 是低功率的独立型 N 沟道 MOSFET 驱动器。一个内部电压三倍器使得无需采用任何外部组件就能驱动栅极。内部调节电路允许静态电流在栅极充电完成时减小至每个驱动器 10µA (对于 LTC1981 为 20µA)。
低静态电流和低停机电流 (低于 1µA) 使这些器件非常适合于电池供电系统和其他供电功率受限的系统。其宽输入电压范围可适应多种电池 / 输入配置。
栅极驱动电压在内部箝位于 7.5V，从而为外部 MOSFET 栅极提供了保护作用。MOSFET 可以采用高端或低端模式进行驱动。

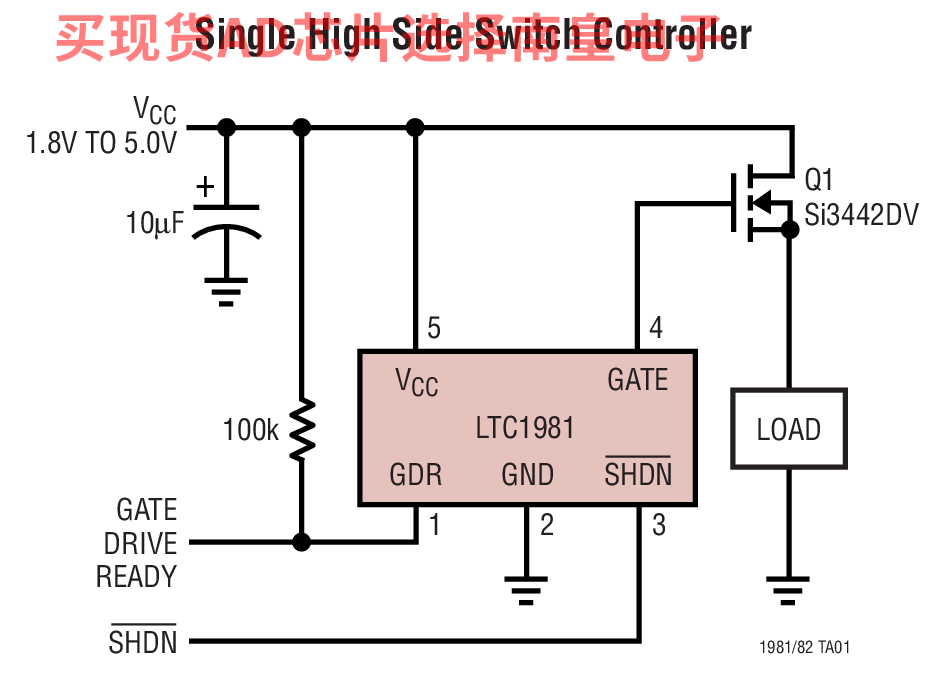

LTC1981 单通道驱动器版本还包括一个 “栅极驱动就绪” 引脚，并具有两倍于双通道驱动器 LTC1982 的驱动电流能力。
LTC1981 采用 5 引脚 SOT-23 封装。LTC1982 采用 6 引脚 SOT-23 封装。
应用
- 蜂窝电话
- 便携式 POS 终端
- 手持式电池供电设备
- 无需外部组件
- 内部电压三倍器产生用于逻辑电平 FET 的高端栅极驱动电压
- 超低功率：
- 每个驱动器 10µA 的 ON 电流 (LTC1982)
- 20µA ON 电流 (LTC1981)
- <1µA 停机电流
- VCC 范围：1.8V 至 5V
- 在停机期间栅极驱动输出被驱动至地
- 栅极驱动输出在内部被箝位至 7.5V (最大值)
- “栅极驱动就绪” 输出 (LTC1981)
- 超小型应用电路
- 5 引脚 SOT-23 封装 (LTC1981)
- 6 引脚 SOT-23 封装 (LTC1982)
LTC1981ES5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.46（100-499个）；1.41（1000+个）
LTC1981ES5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.46（100-499个）；1.41（1000+个）
LTC1981ES5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.46（100-499个）；1.41（1000+个）
LTC1981ES5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.46（100-499个）；1.41（1000+个）
