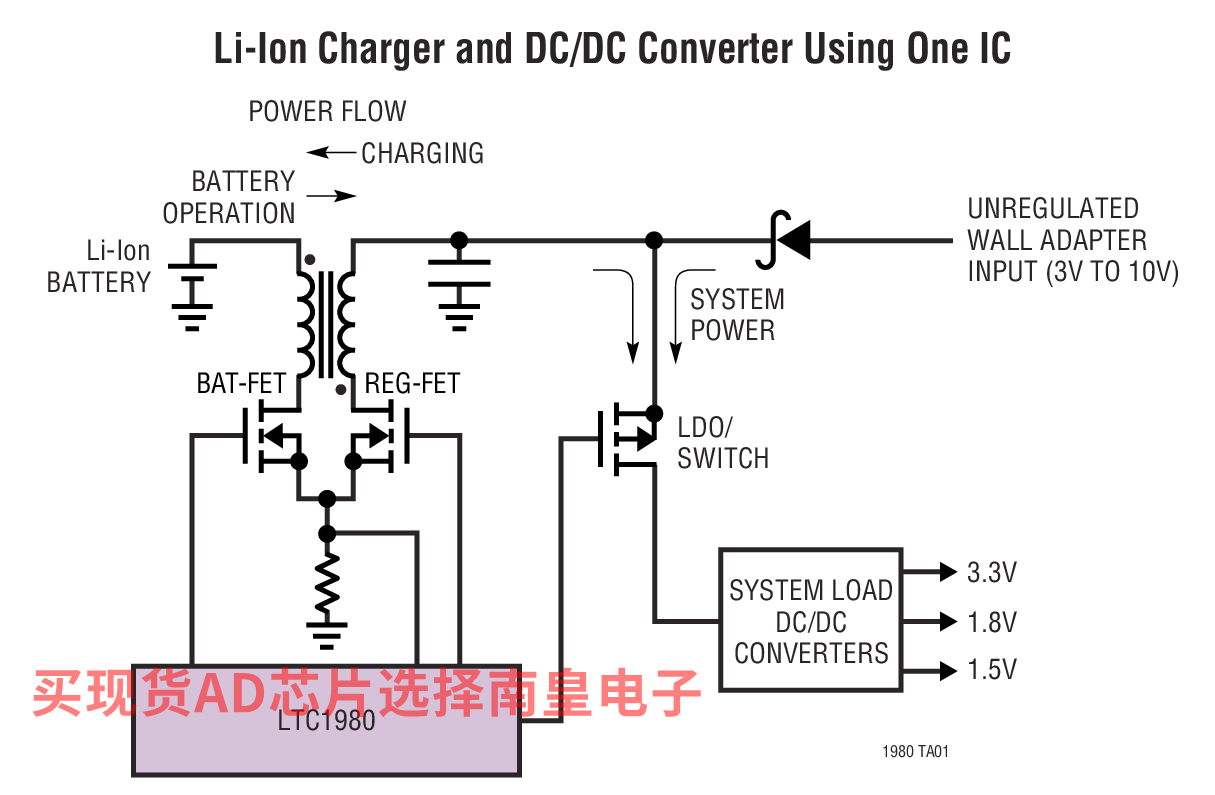

LTC1980 集成了 PWM 功率控制功能电路，用于给电池充电和把电池电压转换为一个稳定的输出，或采用一个未调整的 AC 墙上适配器同时执行电池充电和系统负载供电。与目前市场上的多 IC 解决方案相比，将这些特性整合在单颗 IC 中可打造面积较小和成本较低的解决方案。LTC1980 为电池充电器和 DC/DC 转换器共用分立组件，从而较大限度缩减了尺寸和成本 (相对于双控制器解决方案)。电池充电器和 DC/DC 转换器均使用一种电流模式反激拓扑，以实现高效率和卓越的瞬态响应。任选的突发模式操作和断电模式使得能够根据应用要求有针对性地调整功率密度、效率和输出纹波。

LTC1980 提供了一款具充电终止定时器、预设锂离子电池电压、过压和欠压保护、以及用户可编程恒定电流充电功能的完整锂离子电池充电器。另外，该器件还提供了自动电池再充电、短路电池检测、以及漏极开路 C/10 和墙上插座检测输出。用户编程还允许对 NiMH 和 NiCd 化学电池进行充电。

应用

• 数码相机
• 手持式计算机
• 个人数字助理
• 1W 至 10W 不间断电源

• 单个控制器 IC 包括电池充电器和 DC/DC 转换器
• 墙上适配器电压可以高于或低于电池电压
• LDO 控制器可依靠墙上适配器输入同时进行充电和调节
• 独立型锂离子电池充电器包括充电终止、过压保护、电池短路检测和电池再充电功能
• 可选的 4.1V、4.2V、8.2V 和 8.4V 浮动电压
• 简单的 NiMH 和 NiCd 电池充电器
• 引脚可编程稳压器突发模式 (Burst Mode) 操作和停机以实现高效率
• 高效率电流模式 300kHz PWM
• 精简型组件架构
• 欠压保护和软起动功能确保可采用电流限制墙上适配器实现启动
• 小外形 24 引脚 SSOP 封装

LTC1980EGN#PBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 125C，AD官网报价：4.51（100-499个）；3.85（1000+个）

LTC1980EGN#TRPBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.51（100-499个）；3.85（1000+个）

DC532A：LTC1980EGN | 稳压器/电池充电器控制器，VIN = 4V to 6.5V， VOUT = 3.3V @ 400mA, BATout 1A Imax

DC532A：LTC1980组合电池充电器和DC/DC转换器演示板。
