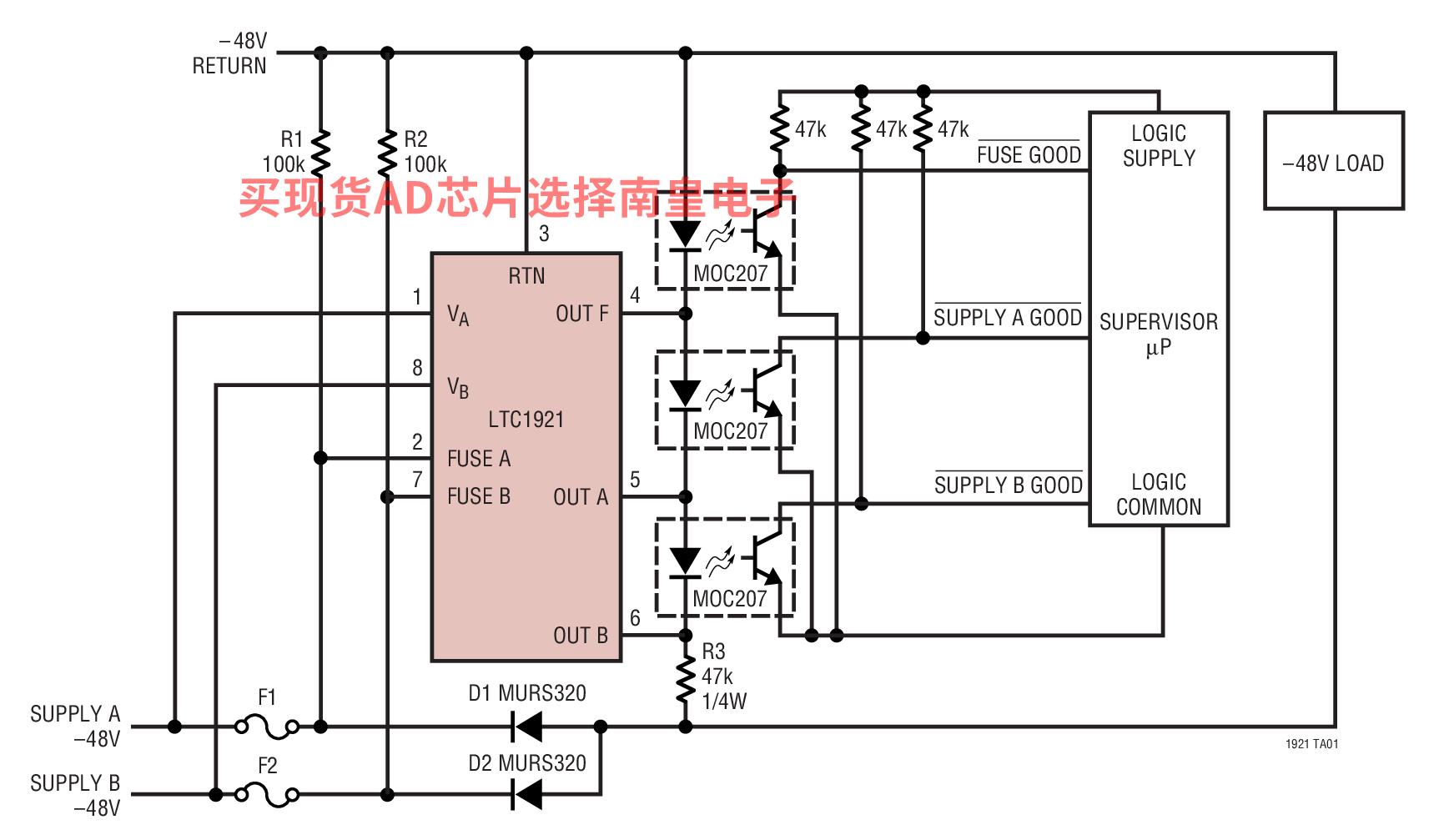

LTC1921 可监视两个独立的 –48V 电源 (包括它们的熔丝)，并驱动多达 3 个光隔离器，以按照标准背板规格来指示状态。LTC1921 只需 3 个非关键的电阻器和光隔离器，其可取代多个电压比较器、一个电压基准和若干个精准电阻器。

监视器具有双电源过压和欠压检测电路。预设的跳变门限包括过压、欠压和欠压恢复，它们在整个温度范围内得到保证，并且达到或超过常见的背板规格要求。其他的内置电路负责检测电源熔丝的状况。过压和欠压检测器无惧快速电源瞬变，因而免除了误检。LTC1921 的工作电压范围为 –10V 至 –80V，并具有 <10mW 的典型功耗。

LTC1921 采用 8 引脚 MSOP 封装和 SOIC 封装。

应用

• 电信背板或交换卡
• 网络背板或交换卡
• 高电压熔丝监视

• 可承受高达 200V / –200V 的瞬态电压
• 不需要采用精准的外部组件
• ?可独立地监视两个 –48V 电源的下列故障：
• – 欠压故障：–38.5V ±1VMAX
• – 过压故障：–70V ±1.5VMAX
• 可准确地检测欠压故障恢复：–43V ±0.5VMAX
• 监视两个外部熔丝
• 工作电压范围从 –10V 至 –80V
• 容许至 –100V 的 DC 故障
• 容许至 100V 的意外电源反向
• 小占板面积：8 引脚 MSOP 封装
• 规格在 –40°C 至 85°C 的温度范围

LTC1921CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.3（100-499个）；2.82（1000+个）

LTC1921CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.3（100-499个）；2.82（1000+个）

LTC1921CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.58（100-499个）；2.98（1000+个）

LTC1921CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.58（100-499个）；2.98（1000+个）

LTC1921IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.13（100-499个）；3.53（1000+个）

LTC1921IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.13（100-499个）；3.53（1000+个）

LTC1921IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.29（100-499个）；3.7（1000+个）

LTC1921IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.29（100-499个）；3.7（1000+个）

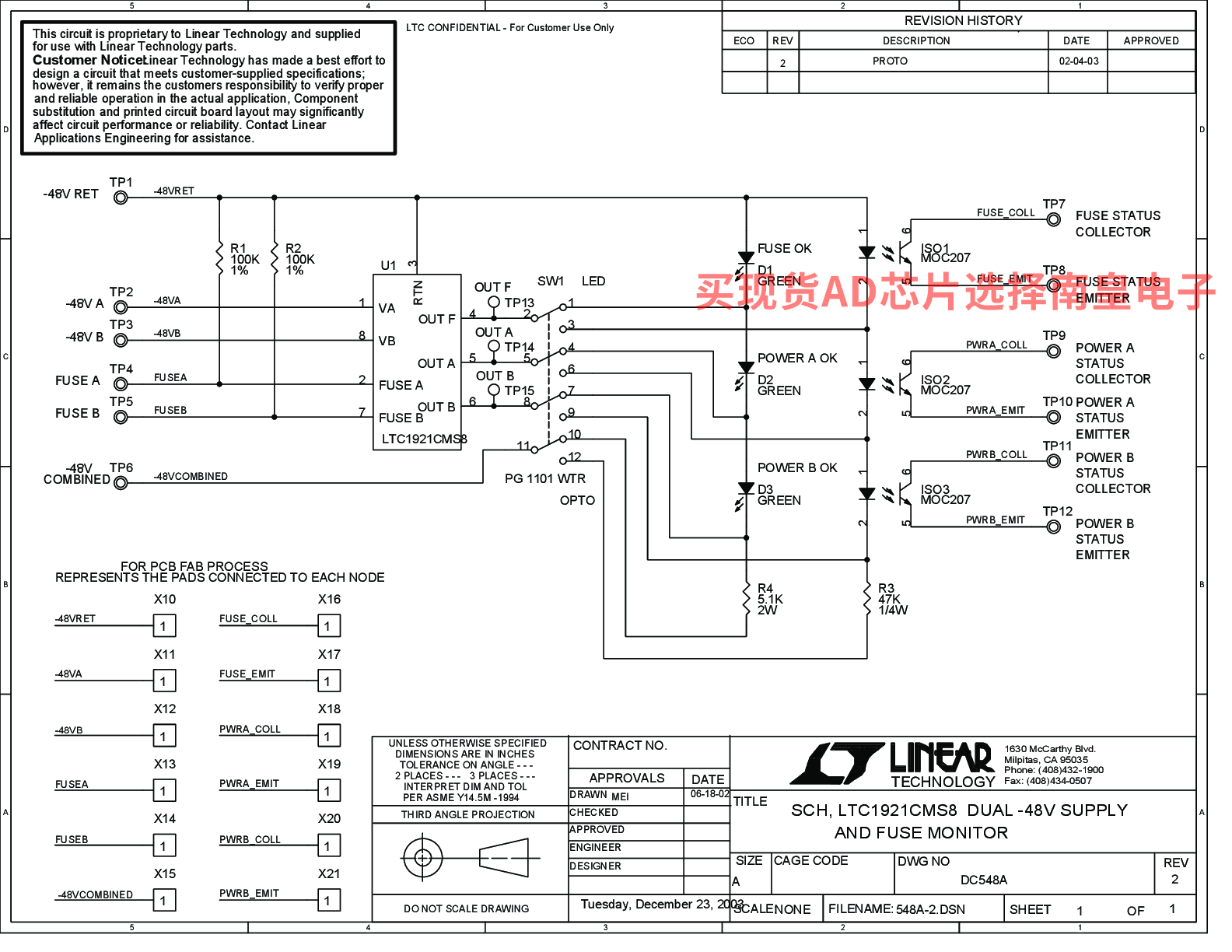

DC548A：LTC1921CMS8 | 双路-48V电源和保险丝监视器

DC548A：LTC1921双路-48V电源和保险丝监视器的演示板。
